Dostępny

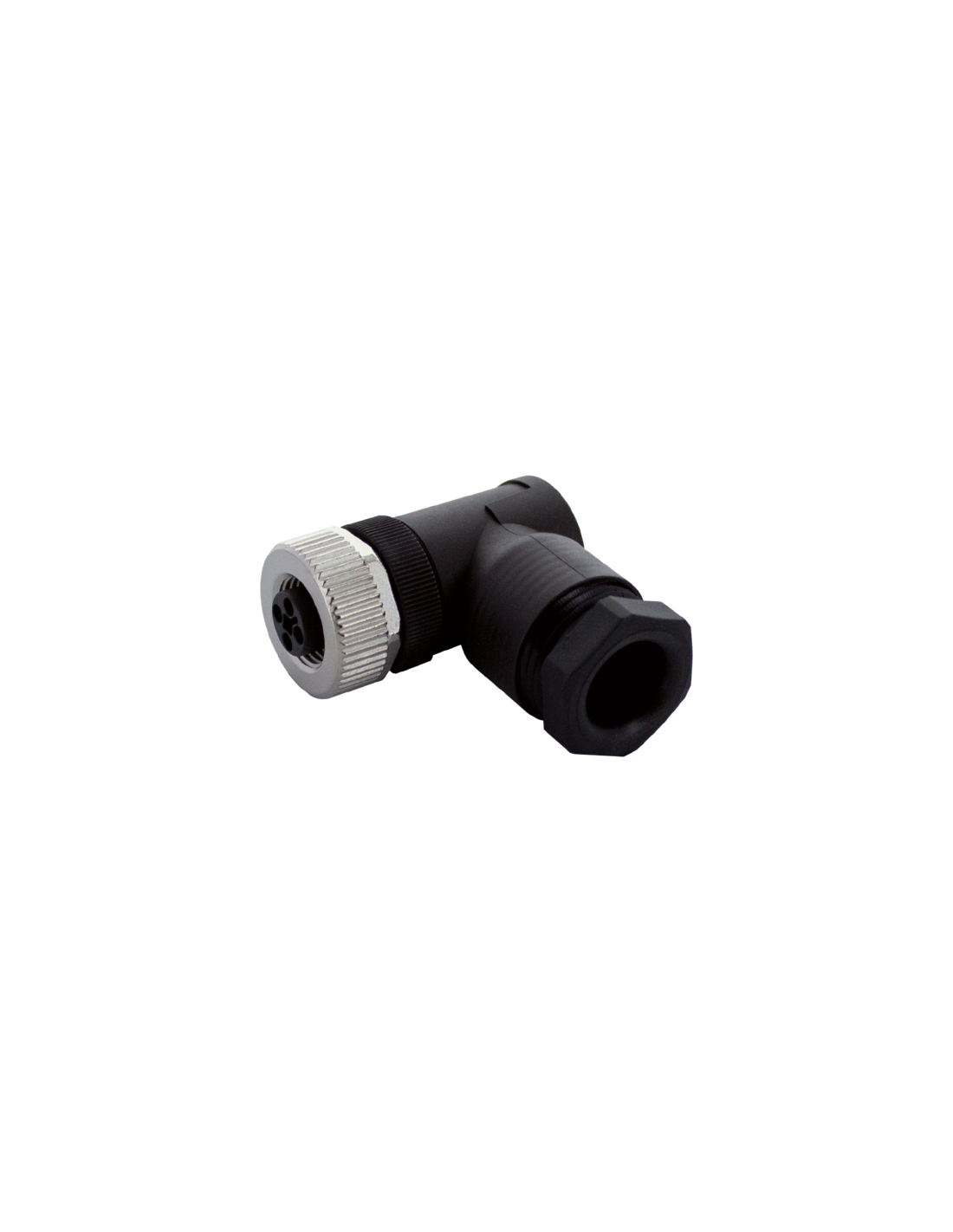

Żeński kątowe
M12, 4-piny

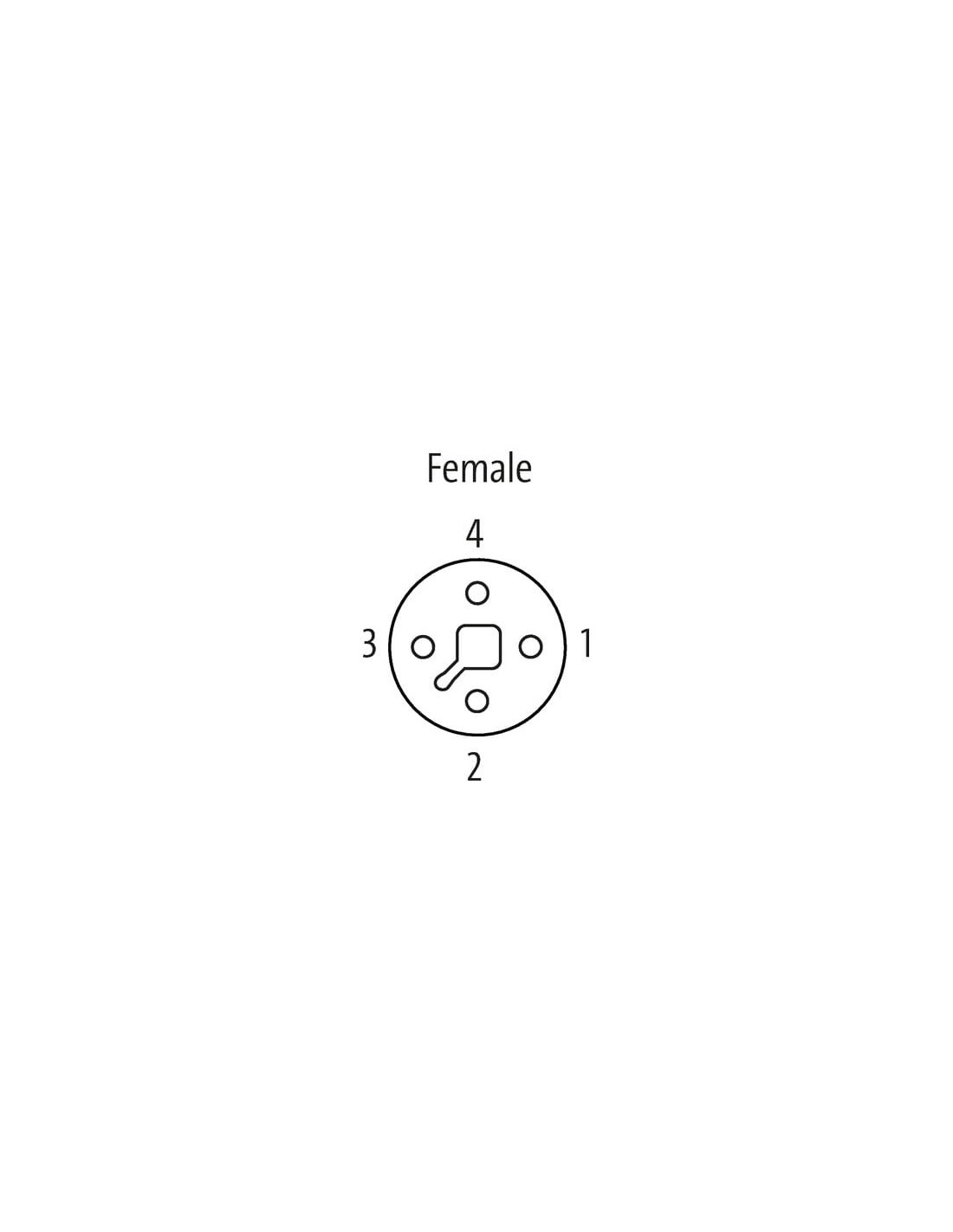

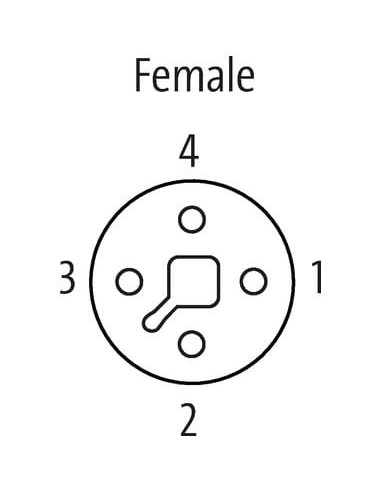

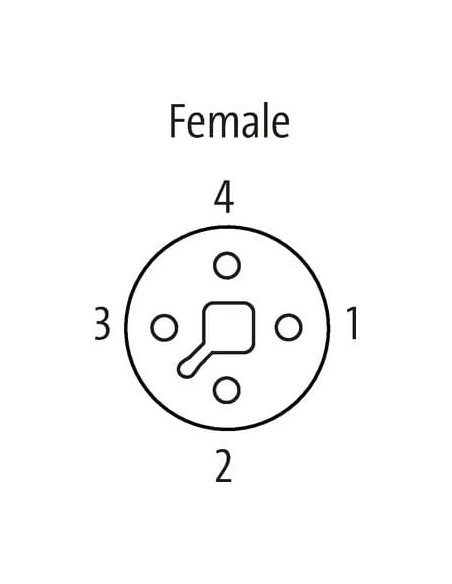

Kodowanie T
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12P |

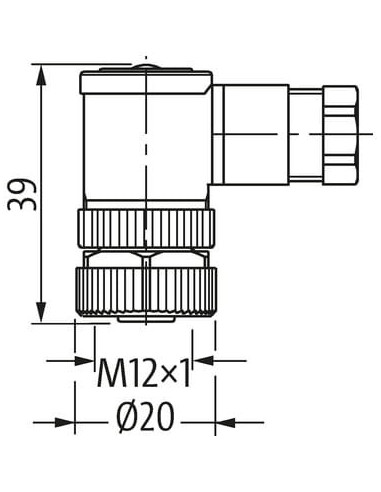

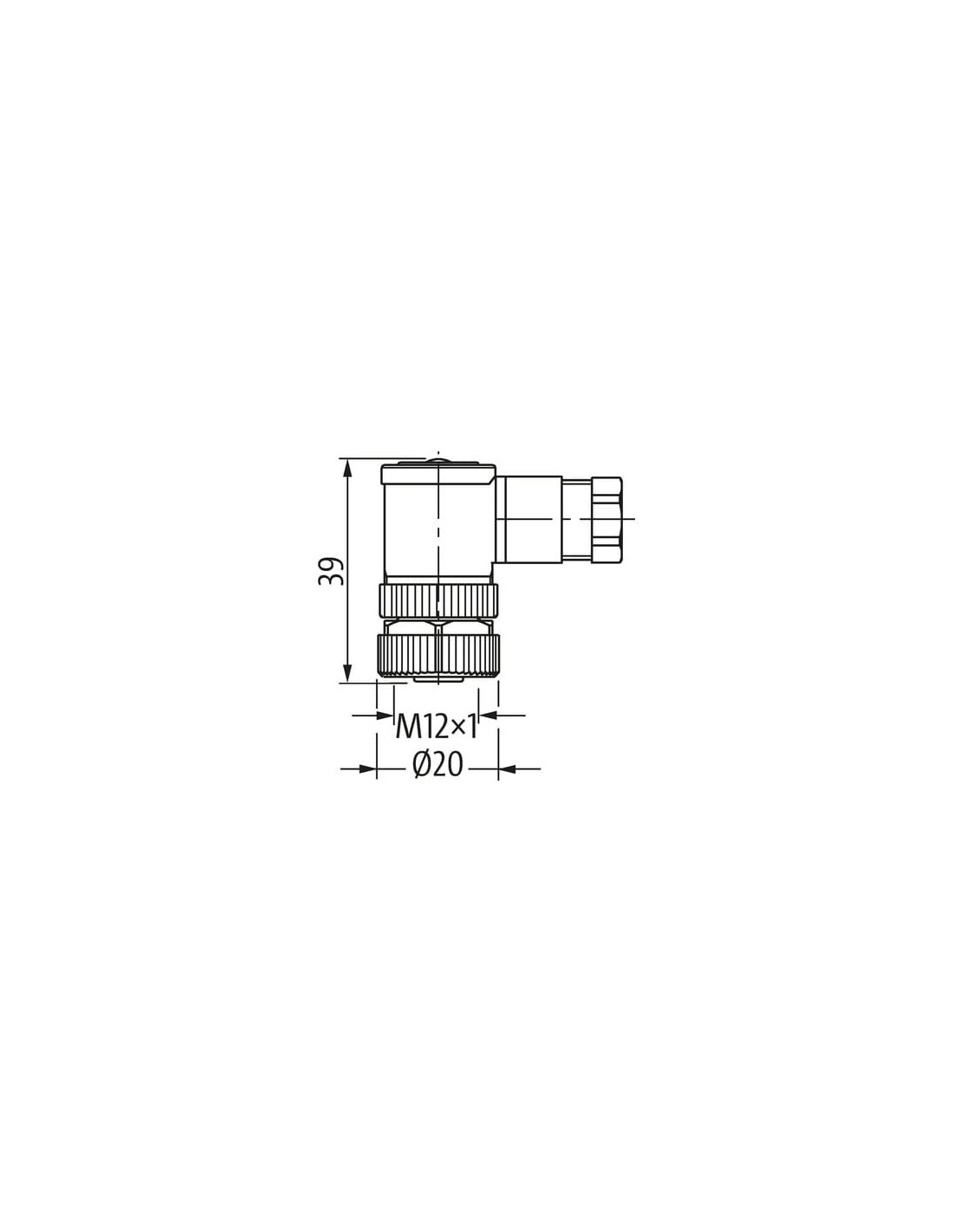

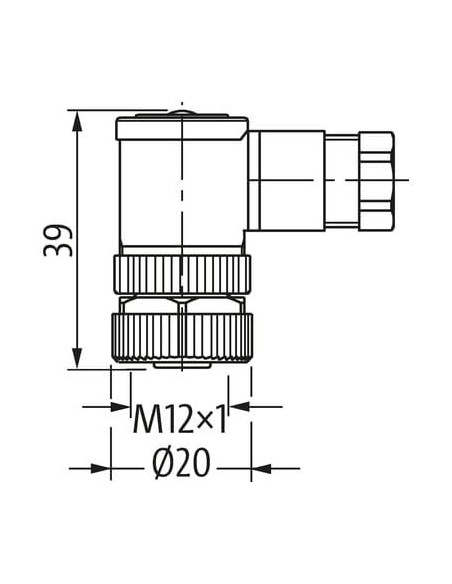

| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | T |

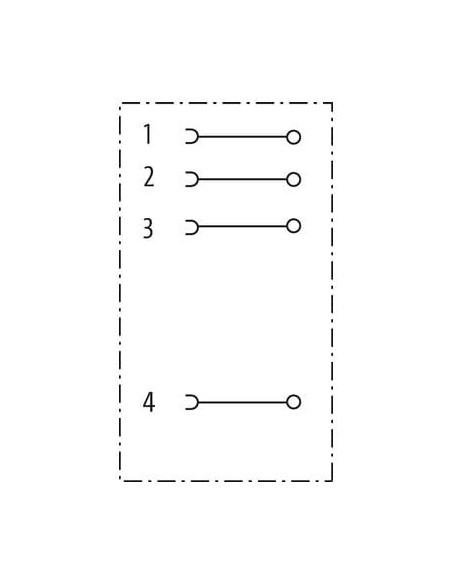

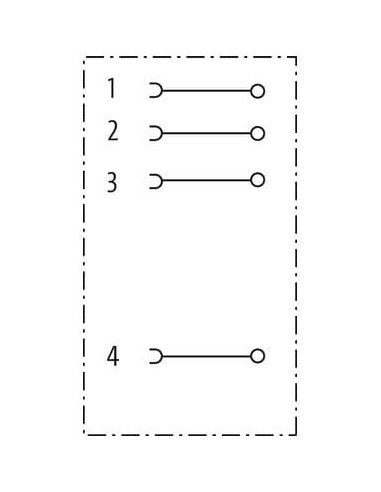

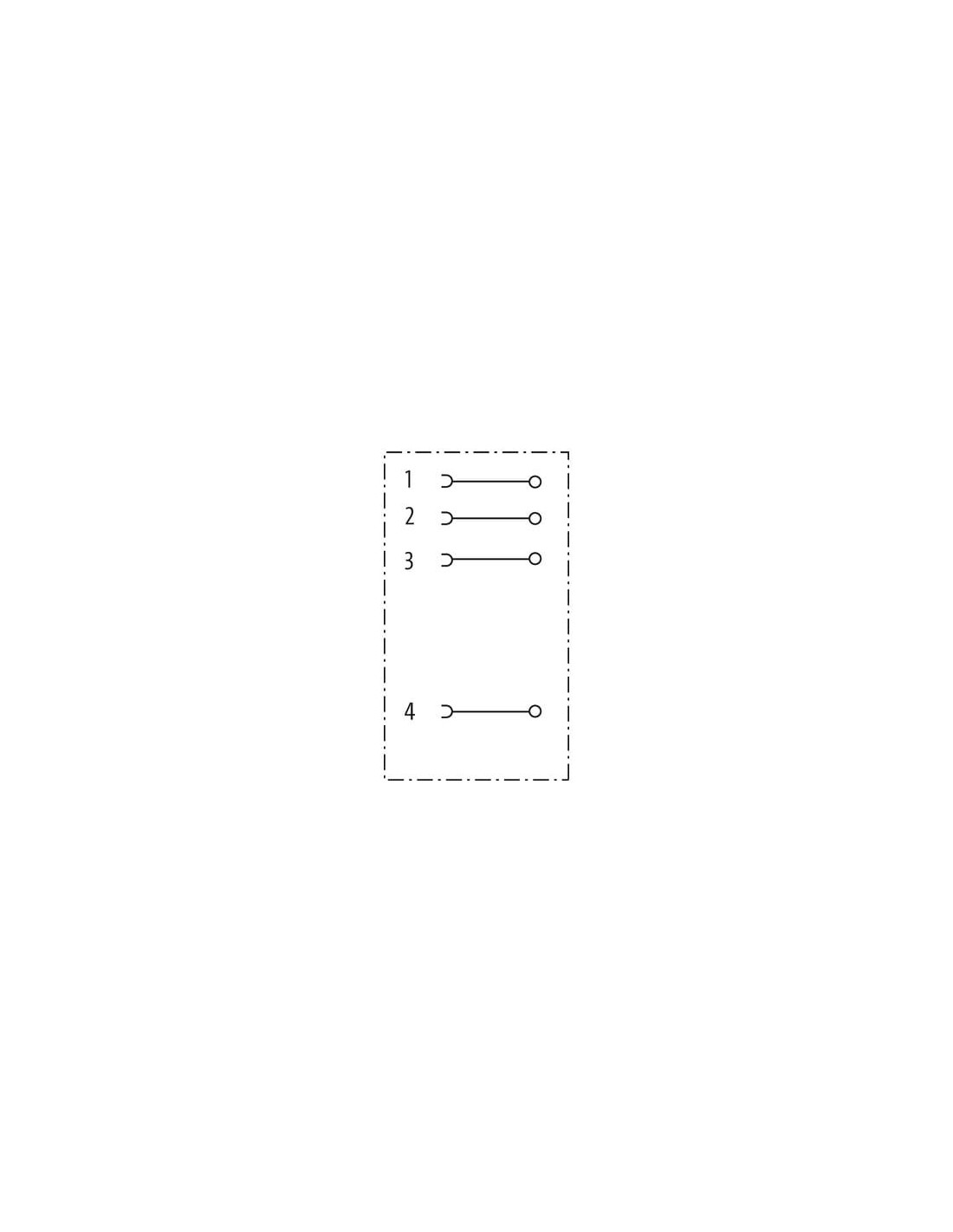

| Liczba biegunów | 4 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 63 V |
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

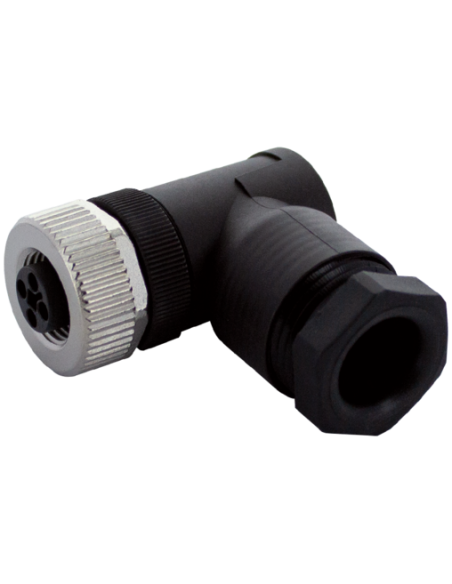

Wtyczka M12 żeńska kątowa T-kodowana 4-polowa 1,5 mm² – opis i zastosowanie
Wtyczka M12 żeńska, kątowa, T-kodowana, 4-polowa o maksymalnym przekroju przyłącza 1,5 mm² (kod produktu: 7000-P7421-0000000) przeznaczona jest do szybkiego, niezawodnego i szczelnego łączenia przewodów w aplikacjach przemysłowych, automatyce oraz technice zasilania. Dzięki swoim uniwersalnym właściwościom spełnia wysokie wymagania środowiskowe i elektryczne, co czyni ją wyjątkowym elementem infrastruktury zasilającej.
Zalety konstrukcyjne wtyczki M12 żeńskiej kątowej T-kodowanej
- Wytrzymała obudowa wykonana z odpornego tworzywa (PA) o dobrej odporności chemicznej i na oleje.
- Kompaktowa, kątowa budowa pozwala na instalację w trudno dostępnych miejscach i w szafach sterowniczych.
- Stopień ochrony IP67 gwarantuje wysoką ochronę przed pyłem i wnikaniem wody, przy zachowaniu parametrów „włożone, przykręcone”.
- Zaciski śrubowe umożliwiają szybkie i pewne montowanie przewodów o przekroju do 1,5 mm².
- T-kodowanie przeznaczone do zastosowań zasilających (Power), eliminujące ryzyko nieprawidłowego połączenia.
Typowe zastosowania wtyczki M12 T-kodowanej
Ten typ złącza doskonale sprawdza się w środowisku przemysłowym, w aplikacjach wymagających zasilania prądami do 12 A oraz napięciami do 63 V AC/DC. Rozwiązanie to znajduje zastosowanie w:
- Zasilaniu modułów IO-Link oraz rozgałęźnikach magistralnych
- Systemach automatyki i robotyki przemysłowej
- Układach napędowych i przekształtnikach
- Zasilaniu czujników i elementów wykonawczych
- Łączeniu szaf sterowniczych z urządzeniami terenowymi
Bezpieczeństwo, montaż i ochrona
Wtyczka została zaprojektowana z myślą o łatwym i niezawodnym montażu – wyposażona jest w śrubunki na klucz SW18 oraz gwint M12 x 1. Posiada zabezpieczenie przeciwwstrząsowe, co sprawia, że sprawdzi się również w trudnych warunkach przemysłowych.
Warunki pracy obejmują szeroki zakres temperatur od -40°C do +85°C, co pozwala na zastosowanie w różnorodnych środowiskach przemysłowych. W przypadku obecności agresywnych mediów zaleca się indywidualną weryfikację odporności materiałów.
Dodatkowe zalecenia montażowe: W celu ochrony przewodów oraz uzyskania wysokiej szczelności zaleca się zabezpieczenie przewodów oraz przestrzeganie minimalnych promieni gięcia – pozwala to na długotrwałą szczelność i niezawodność połączenia.
Złącze M12 żeńskie kątowe – parametry dla wymagających zastosowań
- Maksymalny prąd na styk: 12 A
- Maksymalne napięcie robocze: 63 V AC/DC
- Stopień ochrony IP67 – odporność na pył i czasowy kontakt z wodą
- Obszar zaciskowy przewodu: od 8 do 10 mm
- Znamionowy pik napięciowy: 1,5 kV
- Kategoria przepięciowa: III
Wtyczka M12 żeńska kątowa T-kodowana to sprawdzone i wszechstronne rozwiązanie dla instalacji przemysłowych, w których wymagane jest niezawodne przesyłanie zasilania oraz odporność na trudne warunki środowiskowe.
