Żeński proste

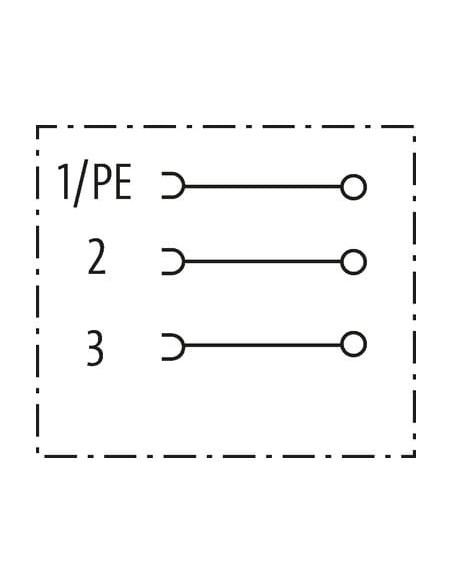

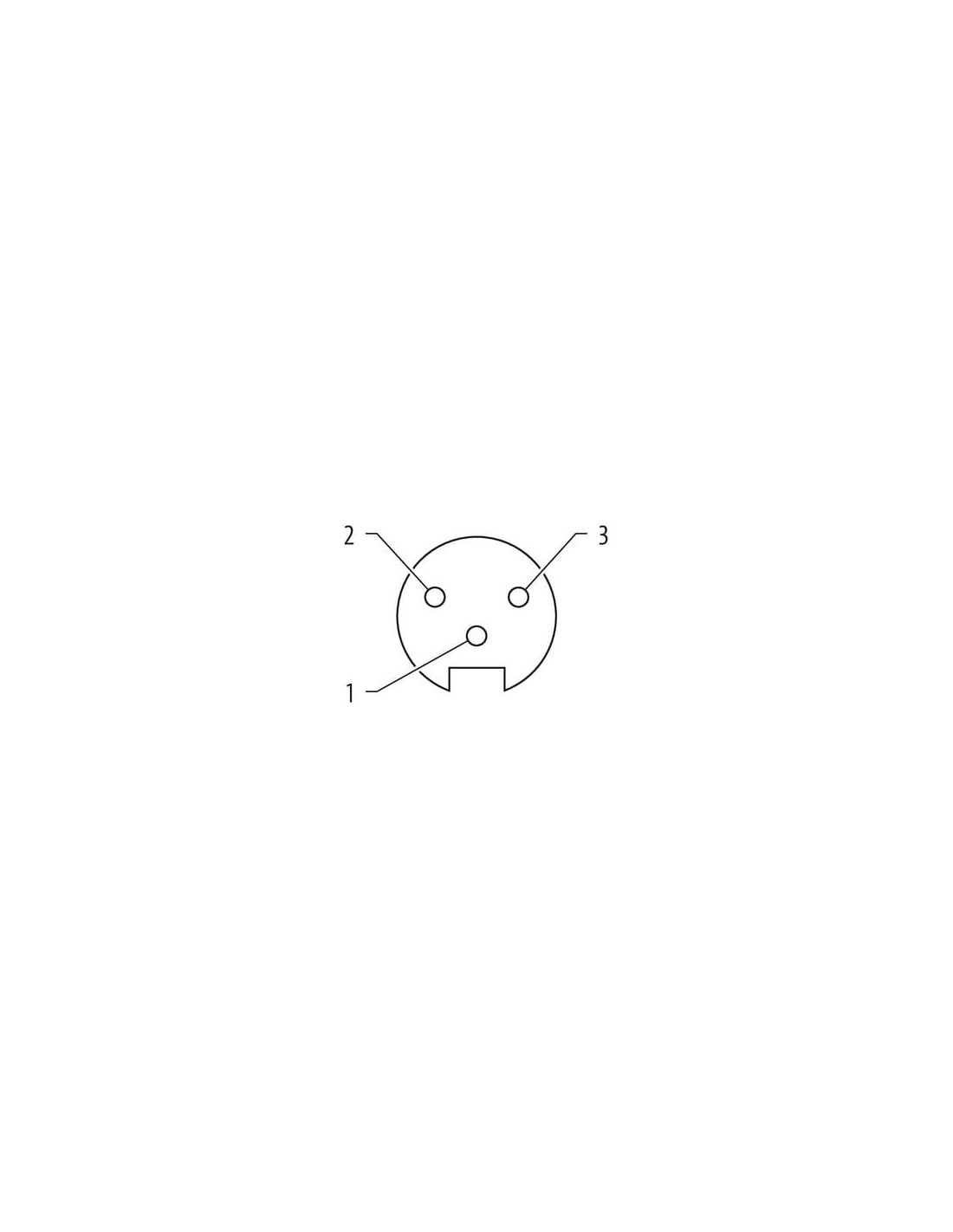

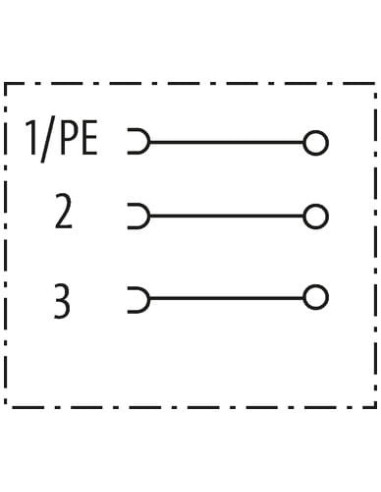

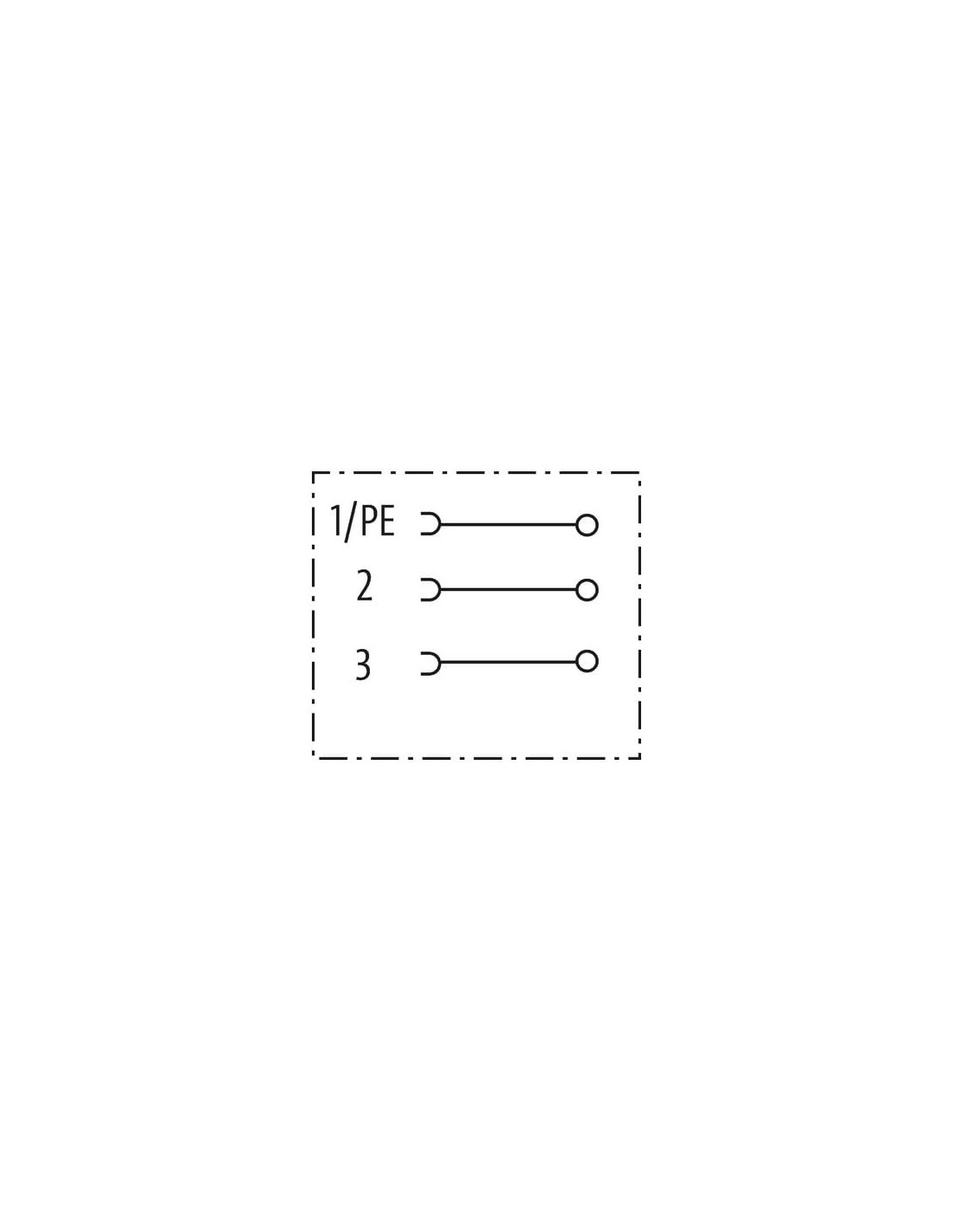

7/8" (3-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

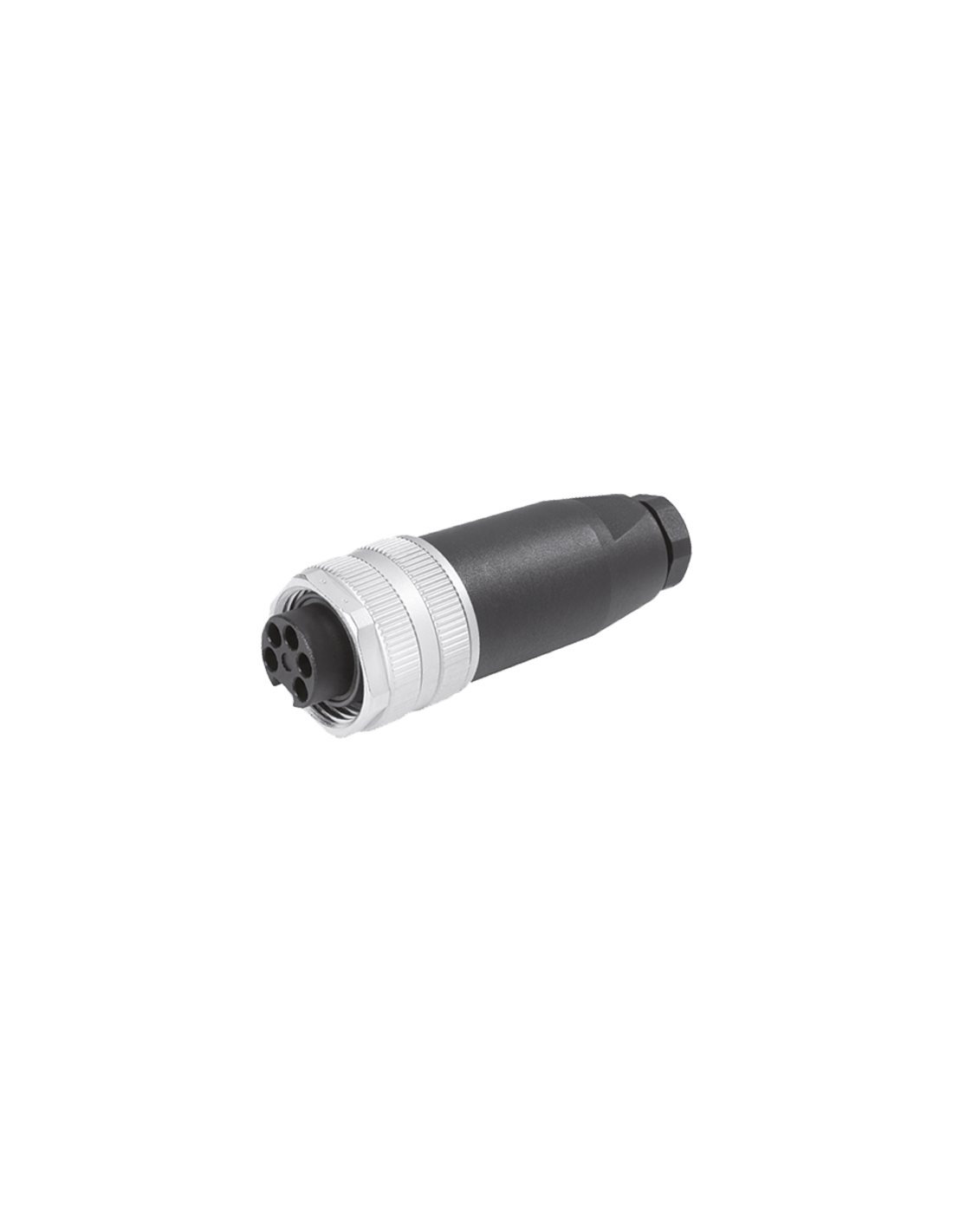

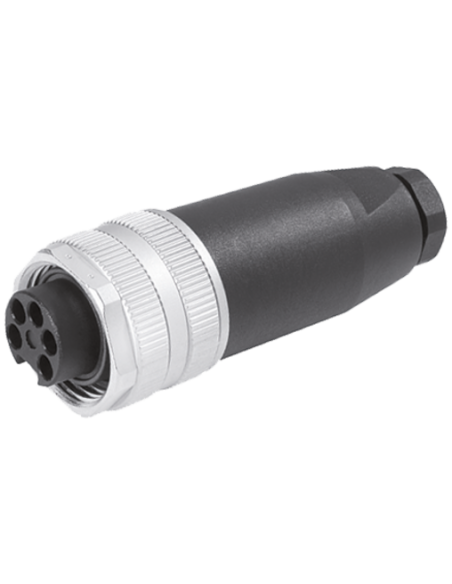

Wtyczka 7/8" żeńska prosta 3-polowa – profesjonalne złącze przemysłowe
Wtyczka 7/8" żeńska prosta, 3-polowa o zakresie średnicy przewodu 6-8 mm (kod produktu: 7000-78191-0000000) to solidne złącze wykorzystywane w aplikacjach przemysłowych, automatyce oraz instalacjach wymagających trwałego i szczelnego połączenia elektrycznego. To złącze doskonale sprawdzi się wszędzie tam, gdzie wymagana jest niezawodność, odporność oraz łatwość montażu.
Charakterystyka i zalety złącza 7/8" 3-pinowego
- Prosta konstrukcja żeńska umożliwia łatwe i pewne podłączanie przewodów
- Zaciski śrubowe zapewniają stabilne mocowanie przewodów do 1,5 mm²
- Obudowa wykonana z chemoodpornego tworzywa oraz elementów metalowych
- Stopień ochrony IP67 – pełna szczelność na pył i wodę przy prawidłowym skręceniu
- Wytrzymałość na wysokie prądy (do 12 A na styk) oraz napięcia do 300 V AC/DC
- Odporność na oleje oraz typowe czynniki chemiczne

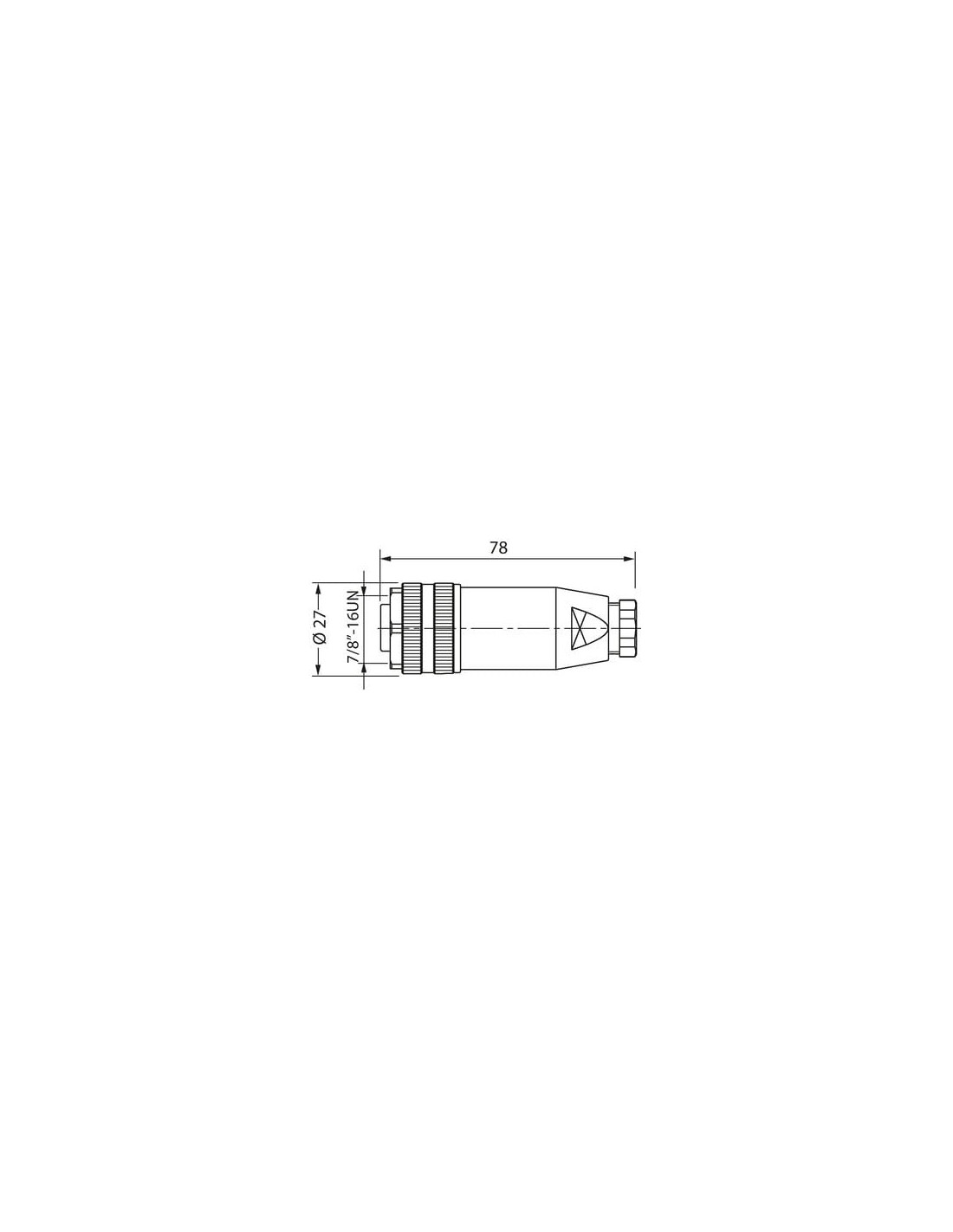

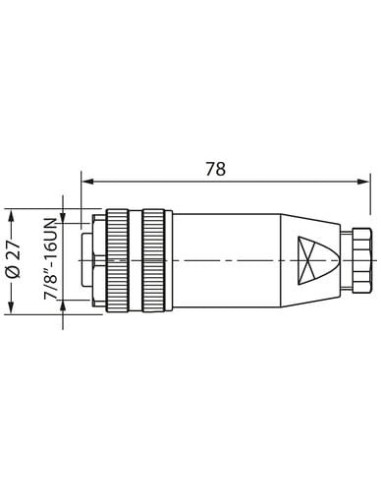

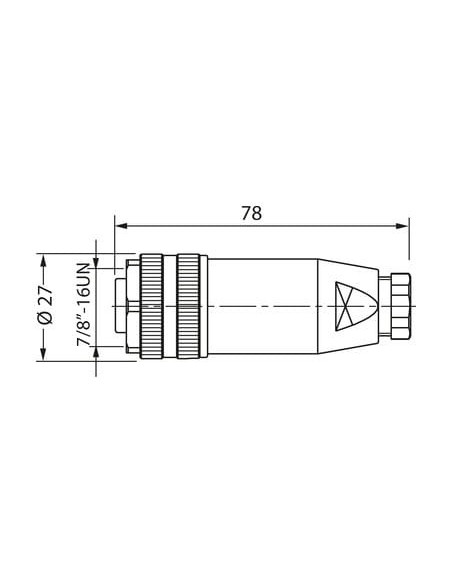

- Kompaktowe wymiary – długość 78 mm, średnica 27 mm
Możliwości zastosowania i typowe wykorzystanie
Wtyczka 7/8" 3-polowa znajduje szerokie zastosowanie w systemach automatyki przemysłowej, szczególnie do zasilania oraz przesyłu sygnałów w maszynach i urządzeniach. Polecana jest również do instalacji w halach produkcyjnych, liniach technologicznych oraz wszędzie tam, gdzie kluczowa jest długowieczność i niezawodność połączeń.
- Podłączenie silników i siłowników
- Systemy sterowania maszyn
- Przemysł spożywczy, farmaceutyczny i chemiczny
- Strefy narażone na wilgoć lub kontakt z olejami
- Połączenia w stacjach kontroli jakości i automatyzacji procesów
Szczegóły konstrukcyjne i montażowe
Prosta konstrukcja umożliwia szybki i intuicyjny montaż. Mocowanie przewodów odbywa się za pomocą śrubowych zacisków, co pozwala na stosowanie różnych przekrojów przewodów do 1,5 mm². Obszar zaciskowy obejmuje przewody o średnicy od 6 do 8 mm. Solidna konstrukcja zawiera zabezpieczenie przeciwwstrząsowe oraz gwarantuje odporność na drgania i uderzenia mechaniczne typowe dla środowiska przemysłowego.
Bezpieczeństwo i trwałość połączeń elektrycznych
Stopień ochrony IP67 uzyskiwany jest po prawidłowym włożeniu i dokręceniu złącza, co zabezpiecza instalację przed kurzem oraz wilgocią. Maksymalny moment dokręcania wynosi 1,5 Nm, co umożliwia optymalne dociśnięcie złącza bez ryzyka uszkodzenia. Złącze może być eksploatowane w szerokim zakresie temperatur od -25°C do +85°C.
- Trwałość w trudnych warunkach środowiskowych
- Bezpieczne połączenie elektryczne nawet przy dużych obciążeniach
- Łatwa konserwacja i możliwość wielokrotnego montażu
Wtyczka 7/8" żeńska prosta, 3-polowa to uniwersalne rozwiązanie dla profesjonalistów poszukujących niezawodnych złączy do wymagających aplikacji przemysłowych.
