Dostępny
Męski 90°

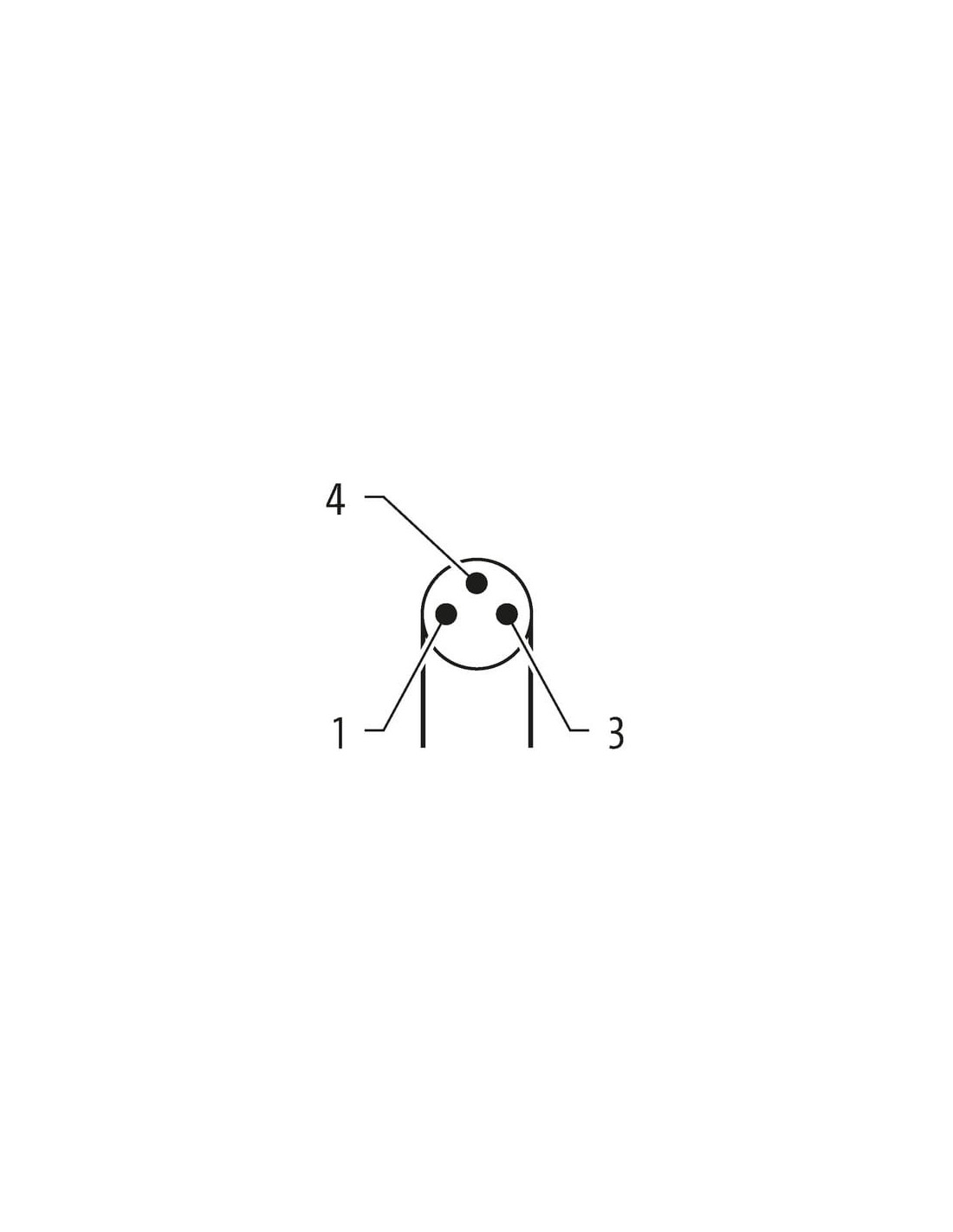

M8, 3-piny
z biegunami lutowniczymi
Przekrój portu: max. 0.25 mm²
| Family construction form | M8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,25 mm² |
| Rotation option | 90° (4 outlet directions) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 5 mm |

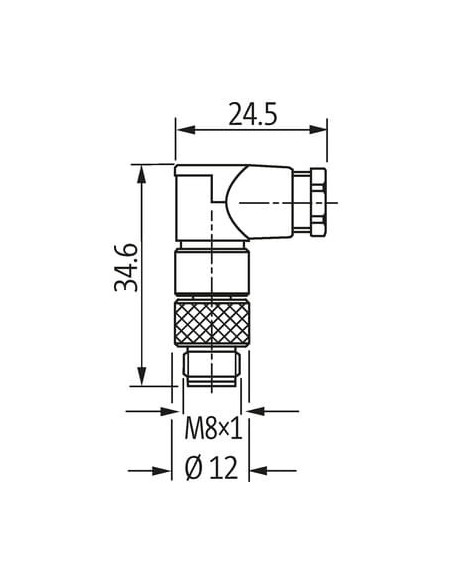

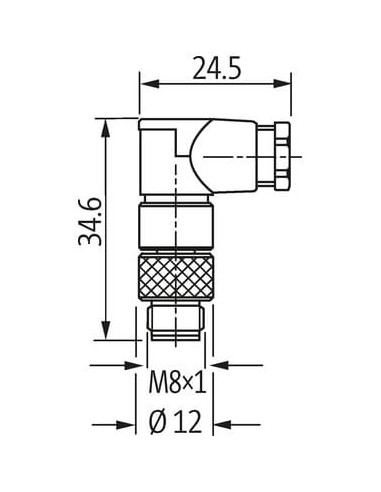

| Wysokość | 34,6 mm |
| Szerokość | 18,5 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

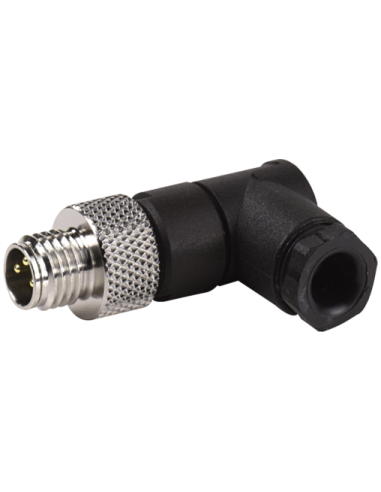

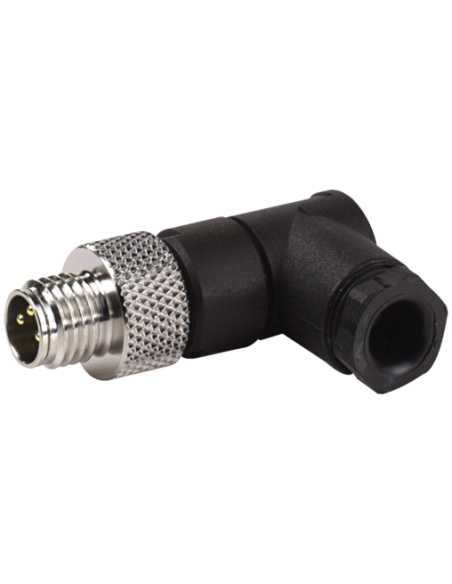

Wtyczka M8 męska kątowa do lutowania – 3-polowa, 0,25mm²
Wtyczka M8 męska kątowa, 3-polowa, o maksymalnym przekroju 0,25 mm², to wysokiej jakości komponent przeznaczony do profesjonalnych aplikacji w automatyce przemysłowej, systemach czujników oraz urządzeniach sterujących. Dzięki kątowej konstrukcji 90°, wtyczka idealnie nadaje się do montażu w miejscach o ograniczonej przestrzeni, umożliwiając wygodne podłączenie przewodów w czterech kierunkach.
Zastosowanie i możliwości wykorzystania wtyczki M8 kątowej, 3-polowej
Wtyczka kątowa M8 męska z trzema pinami sprawdza się szczególnie dobrze w aplikacjach, gdzie istotna jest niezawodność połączenia, odporność na warunki środowiskowe oraz kompaktowe wymiary. Dedykowana jest do zastosowań w:
- Czujnikach przemysłowych (zasilanie i sygnał)
- Automatyce budynkowej
- Robotyce
- Maszynach produkcyjnych
- Instalacjach pomiarowych
Podłużna obudowa oraz precyzyjny gwint M8x1 umożliwiają stabilne i pewne połączenie, a wysoka klasa szczelności IP67 zapewnia ochronę przed kurzem i wilgocią. Wtyczka jest przeznaczona do samodzielnego lutowania przewodów, co ułatwia jej wykorzystanie zarówno w naprawach, jak i w realizacji nowych projektów instalacyjnych.
Najważniejsze zalety wtyczki M8 męskiej kątowej
- Kątowa konstrukcja 90° – minimalizuje wymaganą przestrzeń montażową
- Szybki montaż dzięki biegunom lutowniczym
- Uniwersalność – idealna do przesyłu sygnałów i zasilania
- Wysoka trwałość mechaniczna – solidna obudowa oraz metalowy gwint zapewniają długą żywotność
- Stopień ochrony IP67 – odporność na pył i wodę przy odpowiednim montażu
- Możliwość montażu w 4 kierunkach – elastyczność podczas instalacji
- Bezpieczne użytkowanie dzięki dopuszczalnym dużym prądom do 4A i napięciom do 60V
Typowe aplikacje i korzyści z zastosowania wtyczki M8 kątowej
Wtyczka M8 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka odporność na trudne warunki pracy oraz szybkie, niezawodne połączenie elektryczne. Dzięki swojej wytrzymałości i właściwościom mechanicznym jest chętnie wykorzystywana w przemyśle spożywczym, maszynowym, farmaceutycznym oraz na liniach produkcyjnych. Umożliwia efektywną organizację przewodów, minimalizację ryzyka uszkodzenia połączenia oraz prostotę konserwacji instalacji.
Dzięki sprawdzonym parametrom technicznym oraz funkcjonalności, wtyczka M8 męska kątowa, 3-polowa stanowi niezawodne rozwiązanie dla profesjonalnych i wymagających systemów automatyki oraz elektroniki przemysłowej.
