PROFIBUS

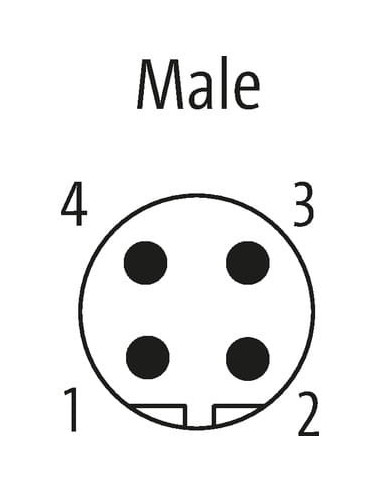

Męski prosty
M12, 2-piny
Kodowanie B
ekranowany
Zaciski nożowe
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 24 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 2 mm |
| Wire insulation diameter max. | 2,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 8,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

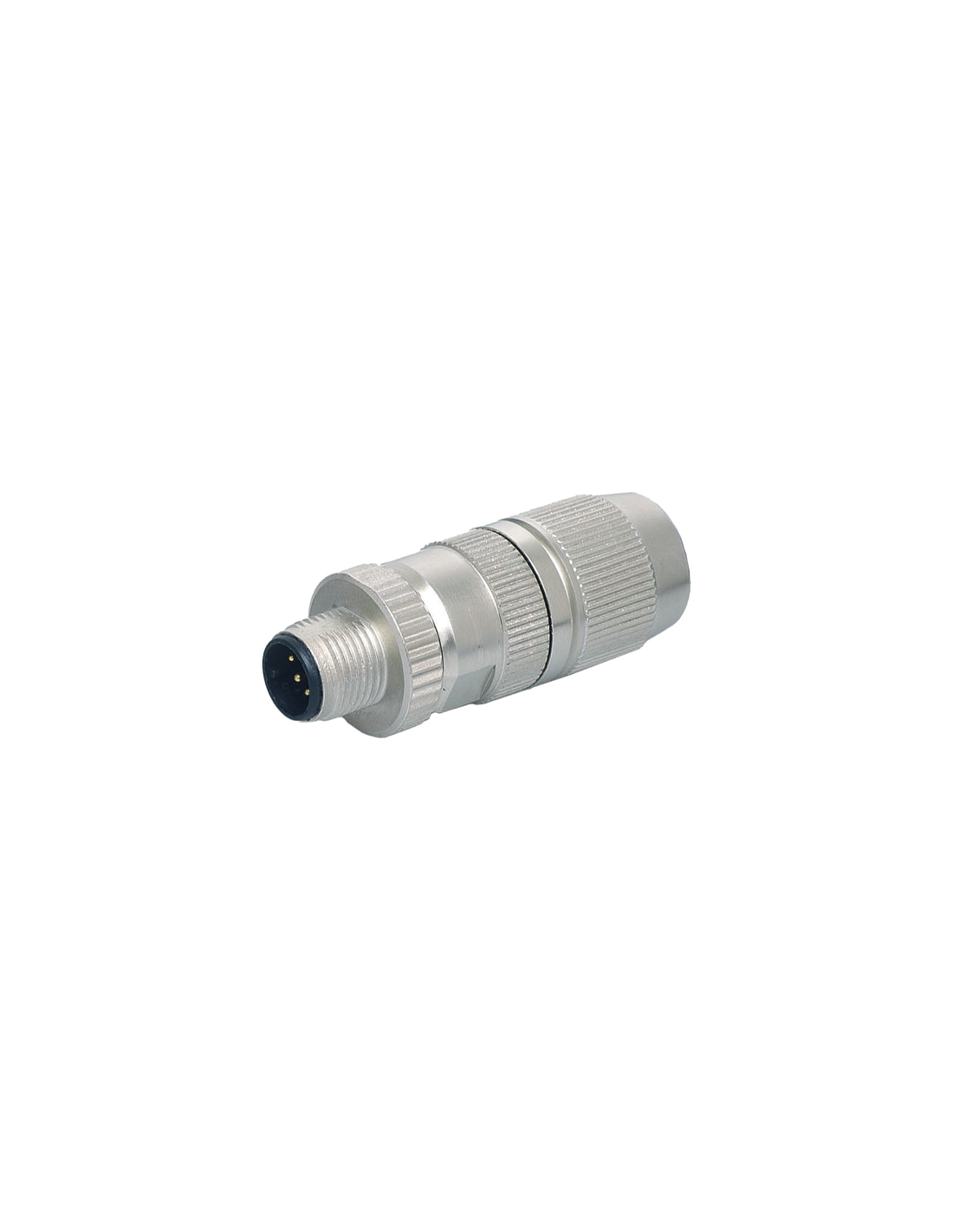

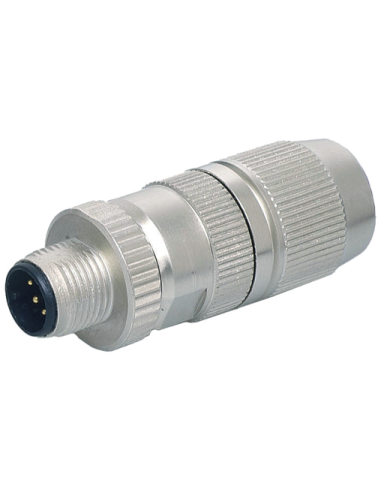

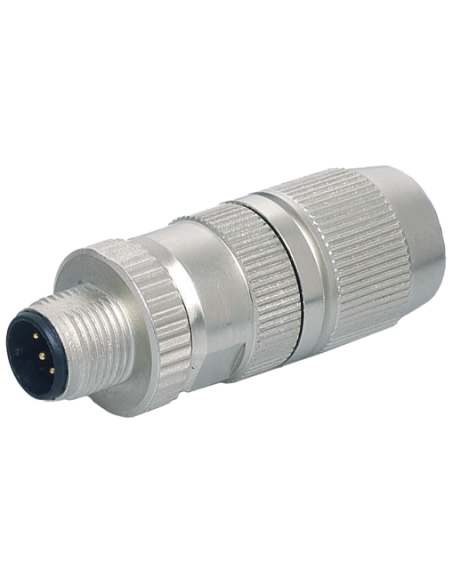

Wtyczka M12 męska, prosta, 2-polowa, kod B, ekranowana 7000-14205-0000000 – PROFIBUS
Profesjonalna wtyczka M12 przeznaczona jest do zastosowań przemysłowych oraz automatyki. Oferuje niezawodność połączeń i odporność na trudne warunki środowiskowe. Model 7000-14205-0000000 został stworzony z myślą o nowoczesnych systemach komunikacji PROFIBUS, zapewniając skuteczne ekranowanie oraz ochronę przed zakłóceniami elektromagnetycznymi.
Zastosowania i zalety wtyczki M12 – kodowanie B
Wtyczka M12 z kodem B jest szczególnie polecana do instalacji magistrali PROFIBUS, systemów sterowania, rozdzielni, maszyn przemysłowych oraz aplikacji wymagających pewności przesyłu sygnału. Przeznaczona jest do szybkiego i łatwego montażu dzięki zaciskom nożowym, co umożliwia wygodne podłączanie przewodów bez użycia specjalistycznych narzędzi.
- Ekranowanie – zapewnia wysoką odporność na zakłócenia elektromagnetyczne (EMC)
- Solidna, metalowa obudowa – podnosi wytrzymałość mechaniczną oraz wydłuża żywotność produktu
- Stopień ochrony IP67 – zabezpiecza połączenie przed kurzem i wodą, idealna do pracy w wymagających warunkach przemysłowych
- Zakres temperatury pracy od -25°C do +85°C, co pozwala na stosowanie w szerokim spektrum aplikacji
- Standard M12, 2 piny, kodowanie B – zapewnia kompatybilność z wieloma urządzeniami automatyki
Możliwości wykorzystania wtyczki M12 PROFIBUS
Produkt dedykowany jest do transmisji sygnałów cyfrowych i analogowych w sieciach przemysłowych. Wtyczka M12 męska, prosta to idealny wybór do podłączania czujników, siłowników, elementów wykonawczych oraz urządzeń PROFIBUS DP.
Typowe zastosowania obejmują:
- Automatyka przemysłowa i robotyka
- Sterowanie maszynami i liniami produkcyjnymi
- Infrastruktura komunikacyjna w zakładach przemysłowych
- Nowoczesne systemy monitoringu i bezpieczeństwa
Najważniejsze cechy złącza M12 2-pin kod B ekranowanego
- Stabilność połączenia nawet w wibrujących środowiskach
- Szybki montaż dzięki zaciskom nożowym
- Pewność ekranowania oraz ochrona sygnału
- Kompaktowa konstrukcja pozwalająca na instalację w ograniczonych przestrzeniach
- Możliwość zastosowania w aplikacjach wymagających wysokiej klasy ochrony IP67
Wtyczka M12 męska, prosta, kod B (2 piny), ekranowana, to niezawodne rozwiązanie dla profesjonalistów poszukujących solidnych i trwałych komponentów do magistrali PROFIBUS oraz systemów automatyki przemysłowej.
