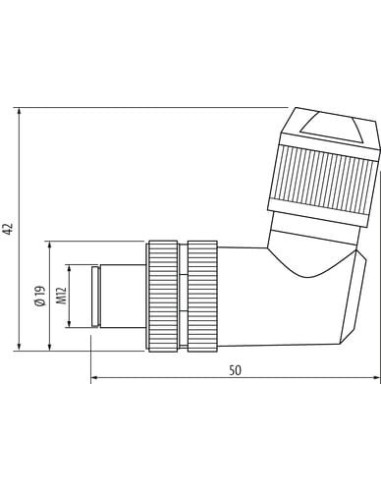

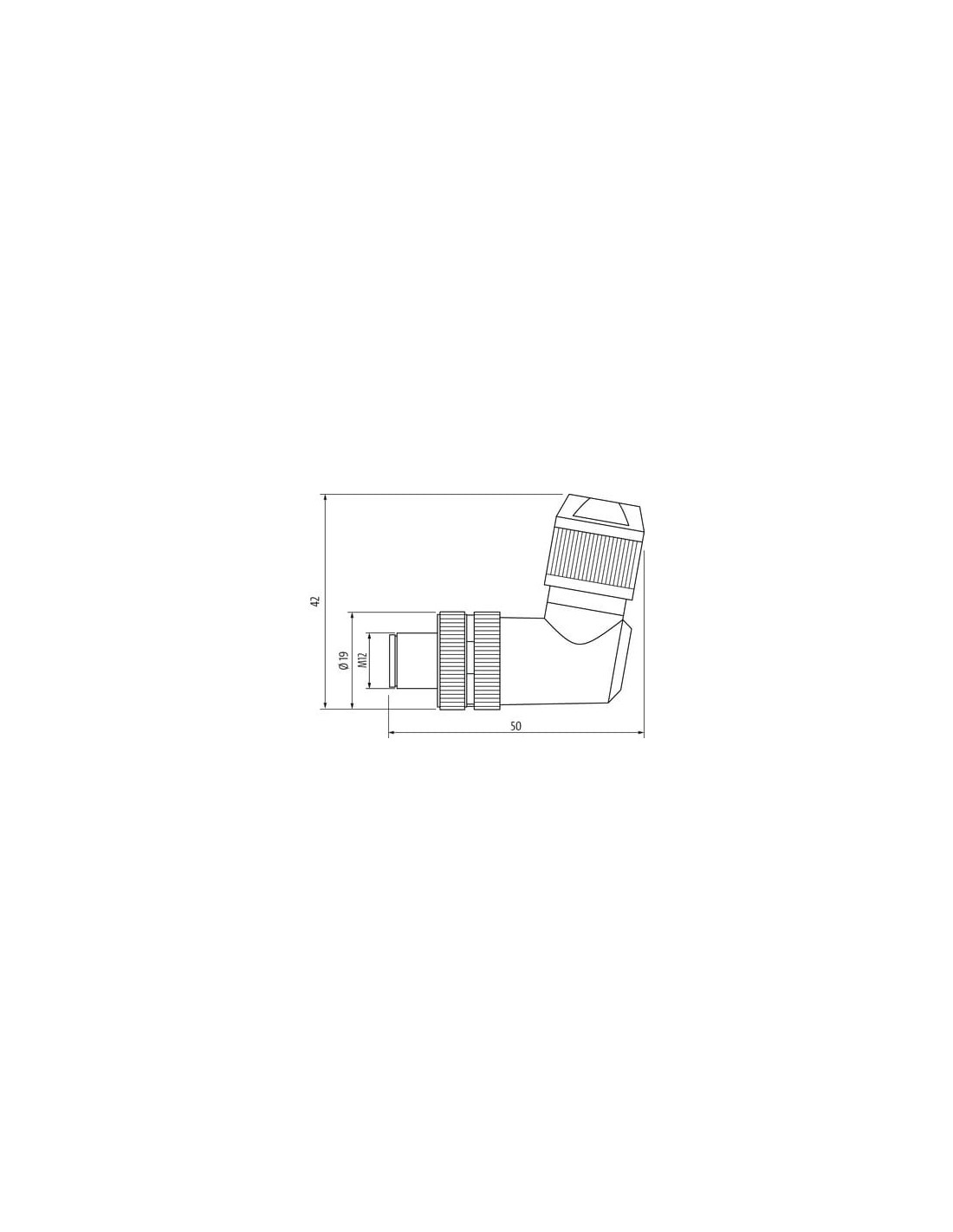

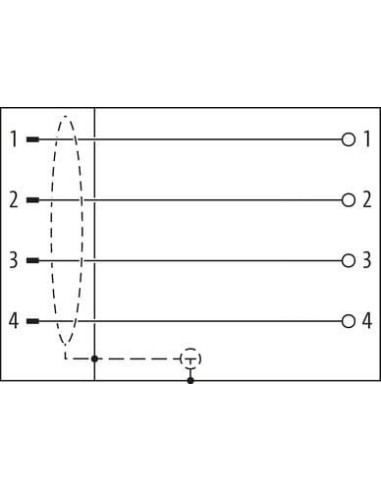

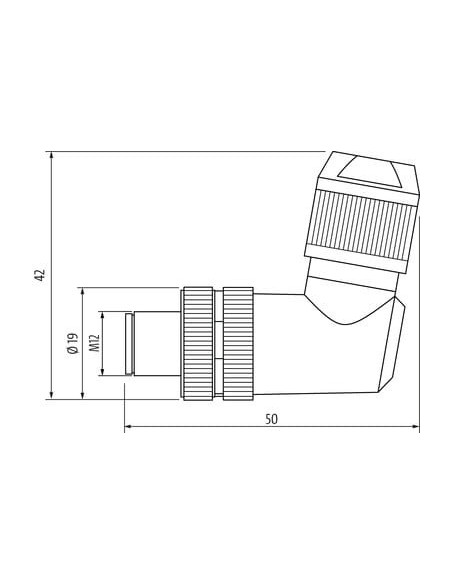

Ethernet CAT5
Męski 90°

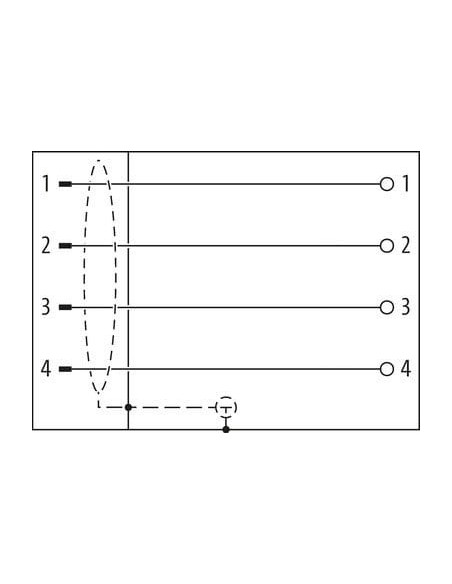

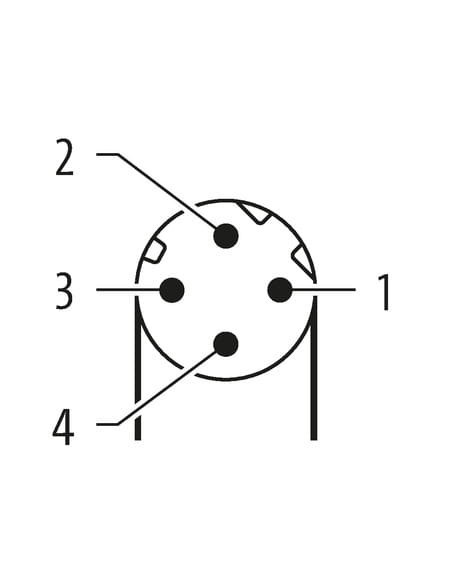

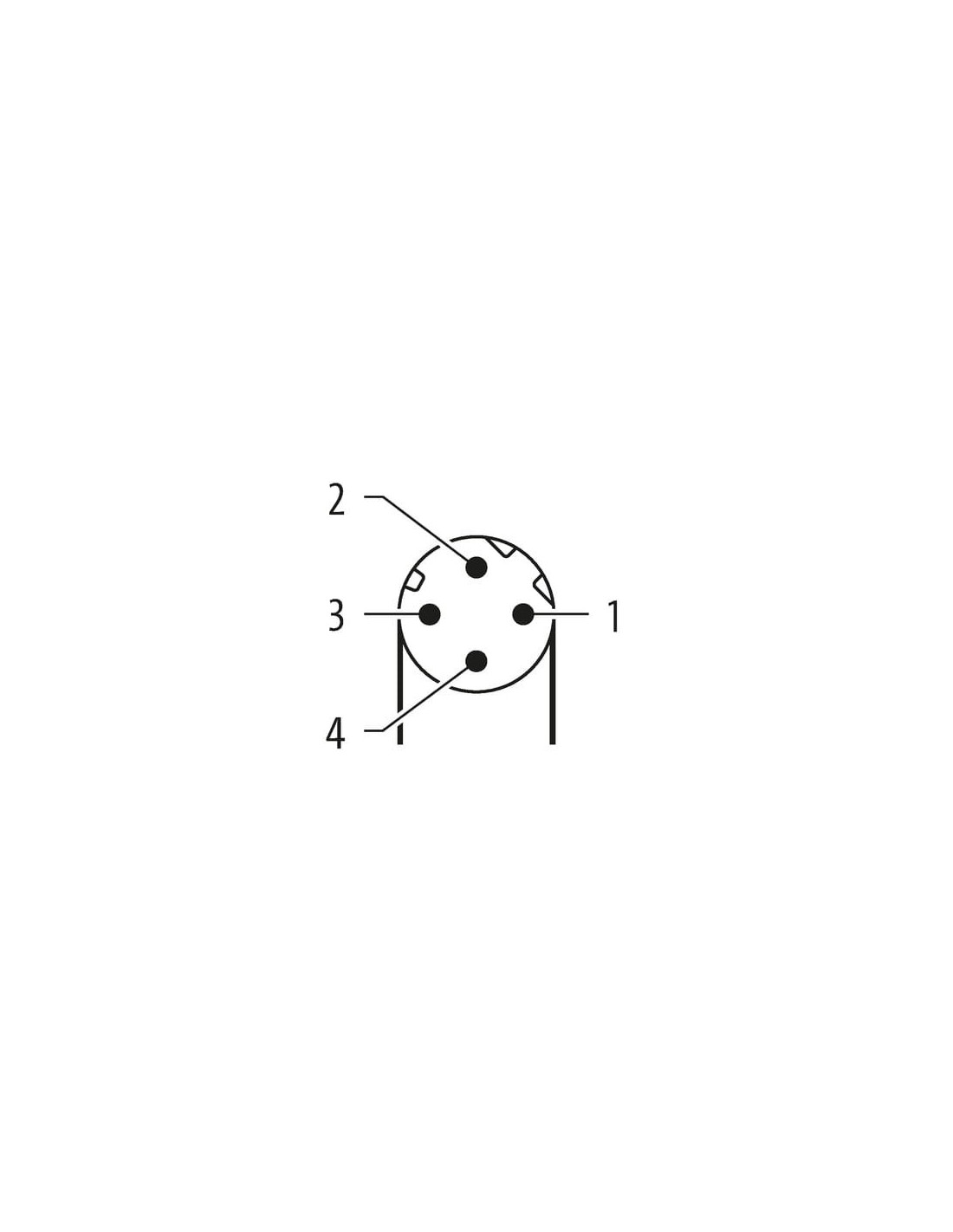

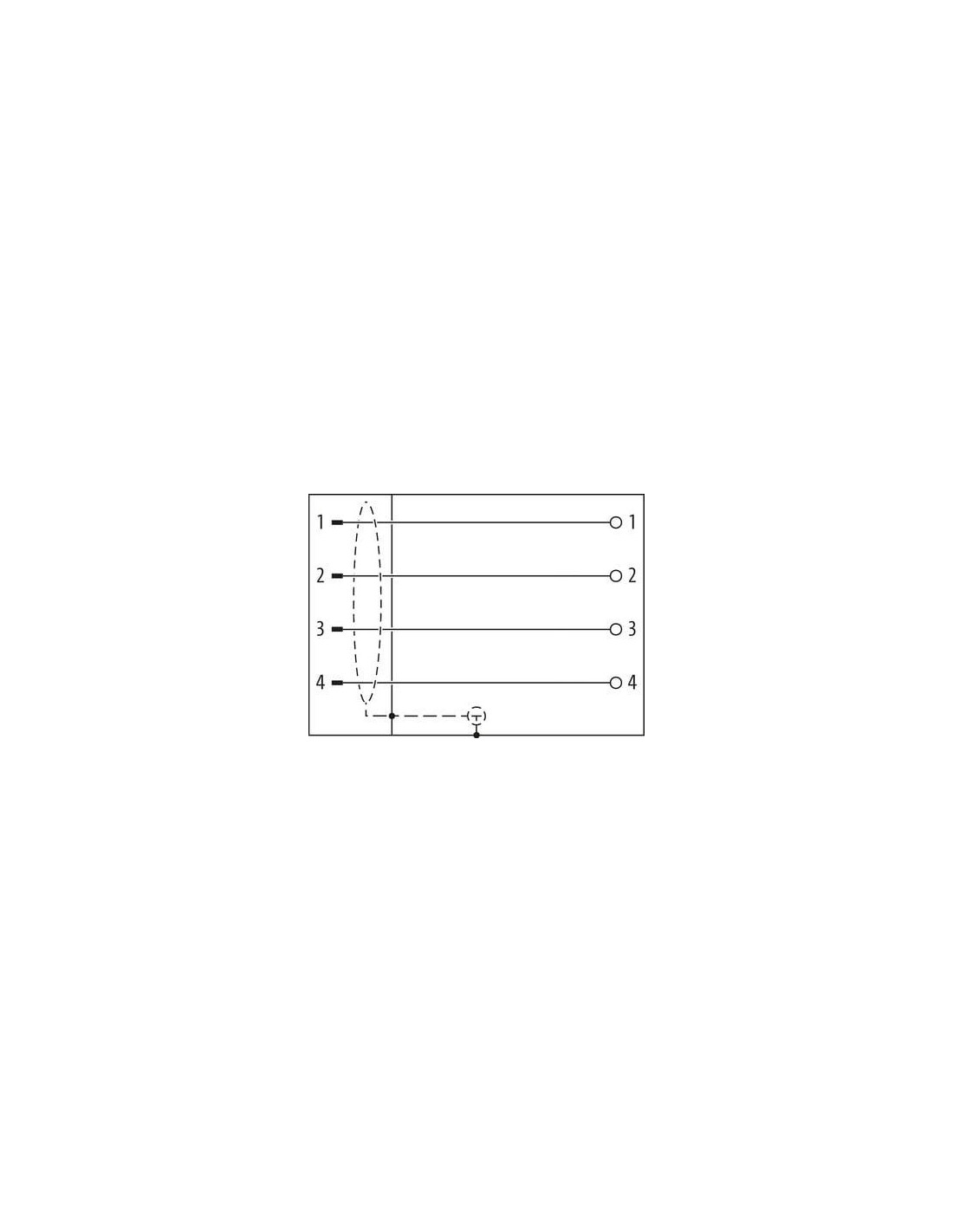

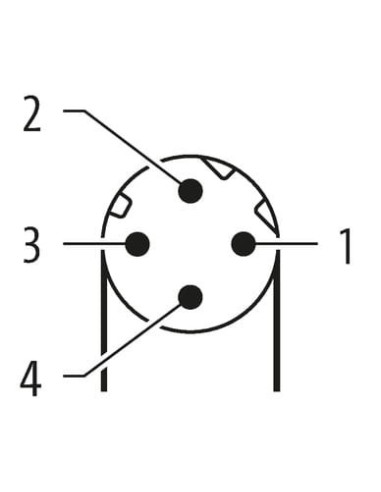

M12, 4-piny
Kodowanie D
ekranowany
Przyłącze sprężynowe push-lock
Zakres mocowania (Ø kabla): 4...8 mm
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | D |
| Materiał styk | Bronze |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | samozłączne |
| Family construction form | Przyłącze sprężynowe push-lock |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 60 V |
| Napięcie robocze DC (UL) | 60 V |
| Prąd roboczy na styk (UL) | 4 A |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule min. | 0,08 mm² |
| Cross section connection with wire end ferrule max. | 0,5 mm² |
| Cross section connection without wire end ferrule min. | 0,14 mm² |
| Cross section connection without wire end ferrule max. | 0,75 mm² |
| Cross section connection with wire end ferrule AWG min. | 28 AWG |
| Cross section connection with wire end ferrule AWG max. | 20 AWG |
| Cross section connection without wire end ferrule AWG min. | 26 AWG |
| Cross section connection without wire end ferrule AWG max. | 18 AWG |
Instalowanie | Podłączanie
| Connection information | Przyłącze sprężynowe push-lock |
| Cykle wtykowe min. | 100 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Combustibility class (UL94) | V-0 |
| Materiał uszczelka | NBR |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Bronze |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

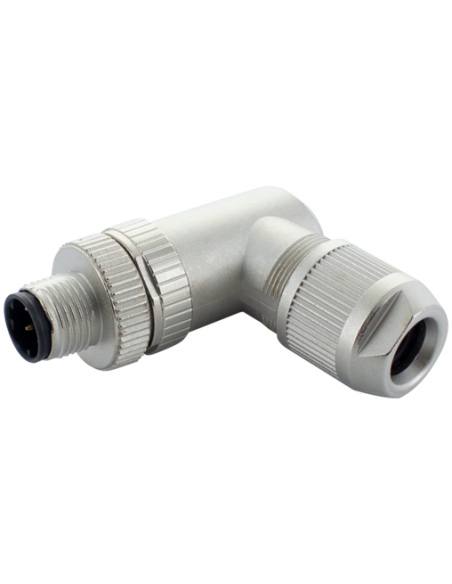

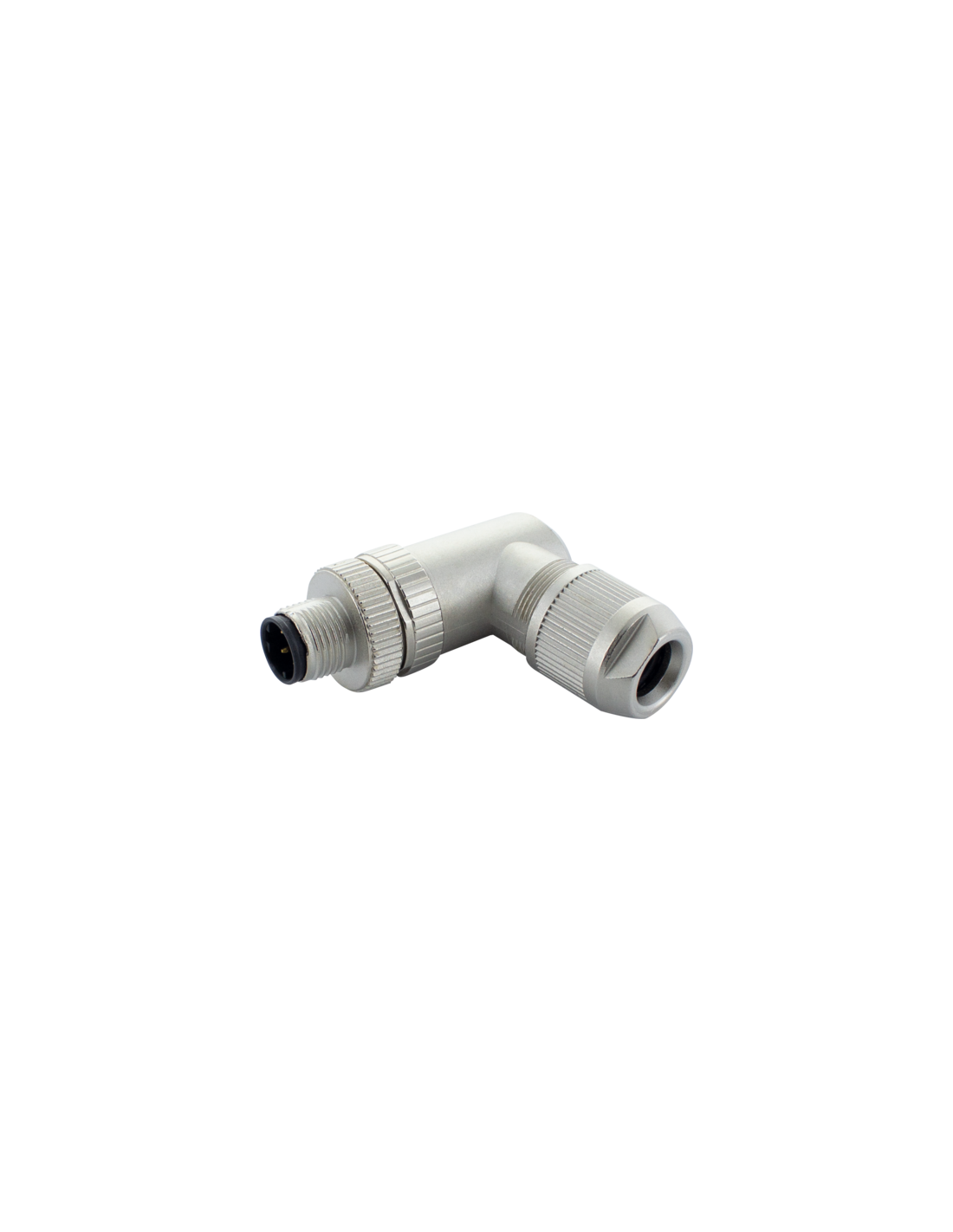

Złącze M12 D-kodowane męskie 90° – bezpieczne połączenie dla sieci przemysłowych Ethernet
M12 D-kodowane męskie 90° (kod produktu: 7000-14811-0000000) to wysokiej jakości złącze dedykowane do zastosowań przemysłowych, które umożliwia tworzenie wytrzymałych i niezawodnych połączeń w standardzie Ethernet CAT5. Kątowa konstrukcja złącza idealnie sprawdza się tam, gdzie przestrzeń instalacyjna jest ograniczona i wymagane są rozwiązania zapewniające estetykę oraz bezpieczeństwo połączeń.
Zastosowanie złącza M12 D-kodowanego w przemyśle
Złącze przeznaczone jest szczególnie do aplikacji przemysłowych, które wymagają transmisji danych w środowiskach o wysokim stopniu zapylenia i wilgotności. Znajduje zastosowanie w:
- Sterownikach PLC oraz systemach automatyki przemysłowej
- Budowie maszyn oraz linii produkcyjnych
- Systemach transportowych i robotycznych
- Instalacjach Ethernet oraz PROFINET
- Infrastrukturze wymagającej szczelnych i ekranowanych połączeń o wysokiej niezawodności
Solidna konstrukcja zapewnia wysoki poziom ochrony (IP65/IP67), co umożliwia użytkowanie złącza zarówno w obszarach wewnętrznych, jak i zewnętrznych.
Kluczowe zalety i funkcjonalności złącza M12 D-kodowanego męskiego 90°
- Bezpieczne i stabilne połączenie dzięki mechanizmowi samozaciskowemu oraz przyłączu sprężynowemu typu push-lock
- Ekranowanie – zwiększona odporność na zakłócenia elektromagnetyczne
- Niski profil – kątowa konstrukcja umożliwia montaż w miejscach o ograniczonej przestrzeni
- Certyfikaty i zgodność z normami – DIN EN 61076-2-101 (M12), UL94 V-0, spełnia wymagania przemysłowe
- Wytrzymała obudowa z cynkowego odlewu ciśnieniowego odporna na uszkodzenia mechaniczne
- Zakres mocowania kabli: 4…8 mm – łatwa integracja z różnymi kablami
- 4 piny, prąd roboczy do 4 A na styk oraz napięcie do 60 V DC
Typowe zastosowania złącza M12 D-kodowanego – gdzie się sprawdza?
Złącze M12 D-kodowane to rozwiązanie rekomendowane do instalacji sieciowych Ethernet, wymagających niezawodności oraz odporności na trudne warunki środowiskowe. Doskonale sprawdza się przy podłączaniu urządzeń automatyki, czujników, siłowników oraz węzłów komunikacji przemysłowej w wymagających środowiskach produkcyjnych lub logistycznych. Dzięki wysokiej klasie szczelności oraz złoconym styków, złącze zapewnia długi czas eksploatacji i minimalizuje ryzyko awarii połączeń.
Charakterystyka konstrukcji – solidność i prosty montaż
Kątowe wyprowadzenie przewodu pozwala wygodnie poprowadzić okablowanie, redukując ryzyko uszkodzeń mechanicznych. System połączeń push-lock sprawia, że montaż jest szybki, intuicyjny i nie wymaga specjalistycznego narzędzia, co pozwala na błyskawiczne podłączanie przewodów oraz sprawną konserwację.
- Zacisk przewodów bez użycia tulejek oraz z tulejkami (0,08-0,75 mm²)
- Minimalna liczba cykli wtykowych – 100
Wybór M12 D-kodowanego złącza męskiego 90° to gwarancja wydajnej, bezpiecznej i odpornej na zakłócenia infrastruktury sieciowej w środowisku przemysłowym. Sprawdza się również w aplikacjach, gdzie kluczowe znaczenie mają trwałość, szczelność oraz ergonomia montażu.
Polecamy także inne produkty z kategorii: Złącza »
