Dostępny
PROFINET

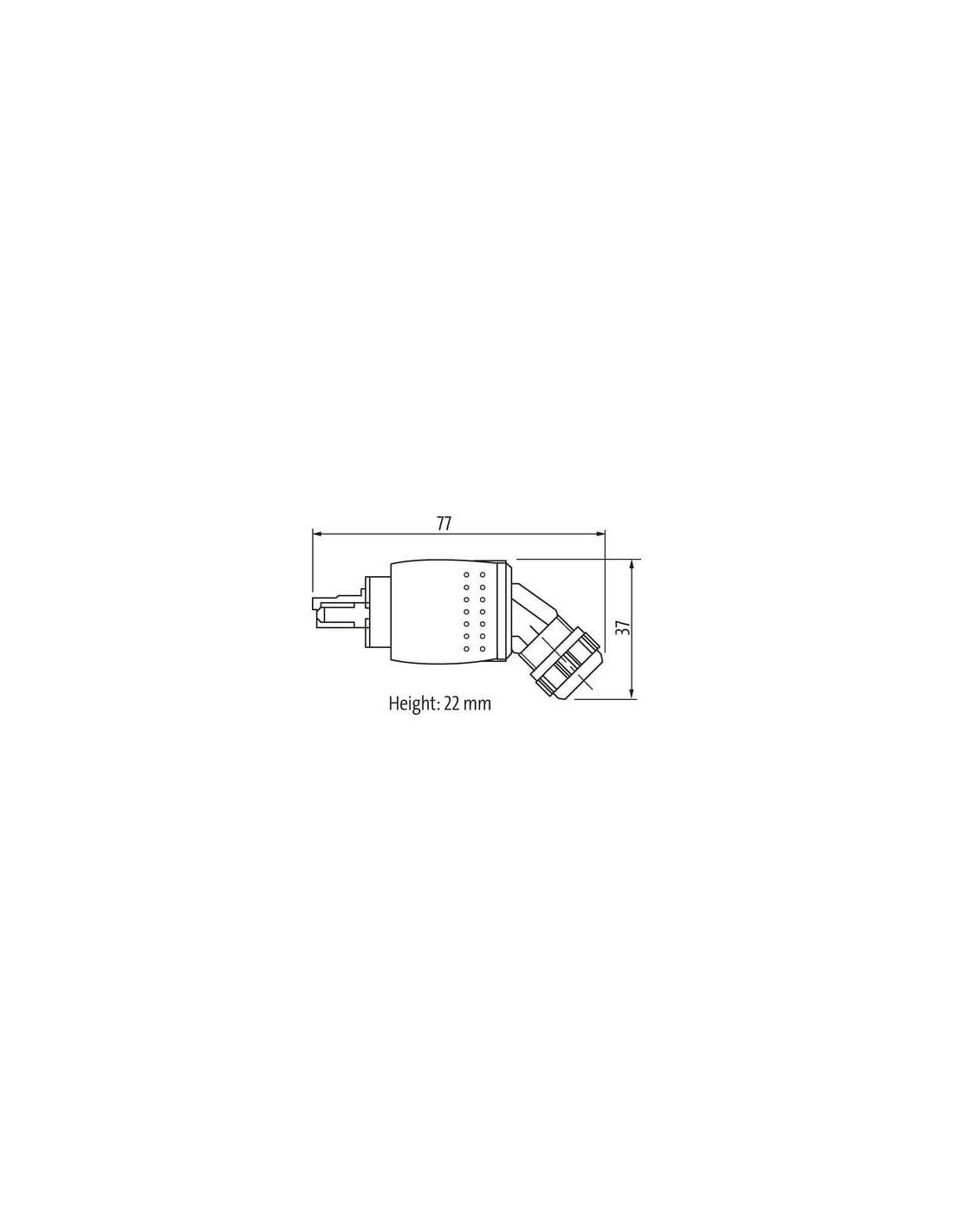

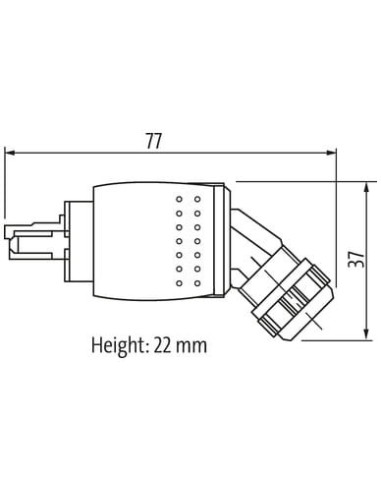

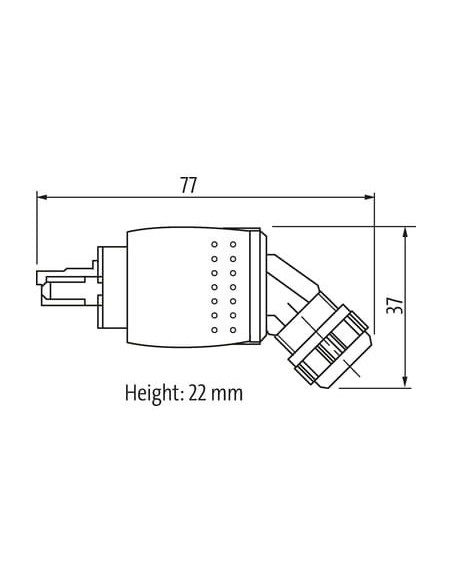

Wtyczka 45°

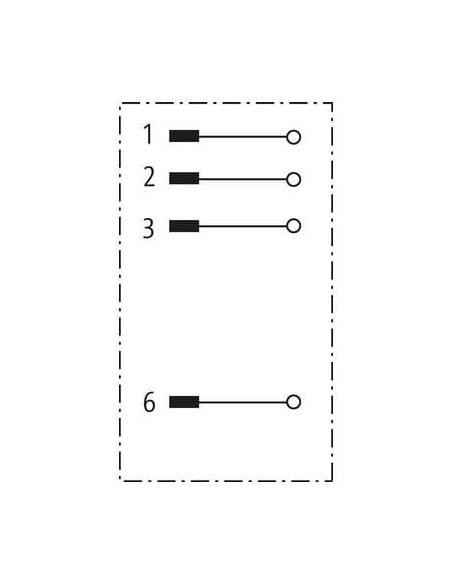

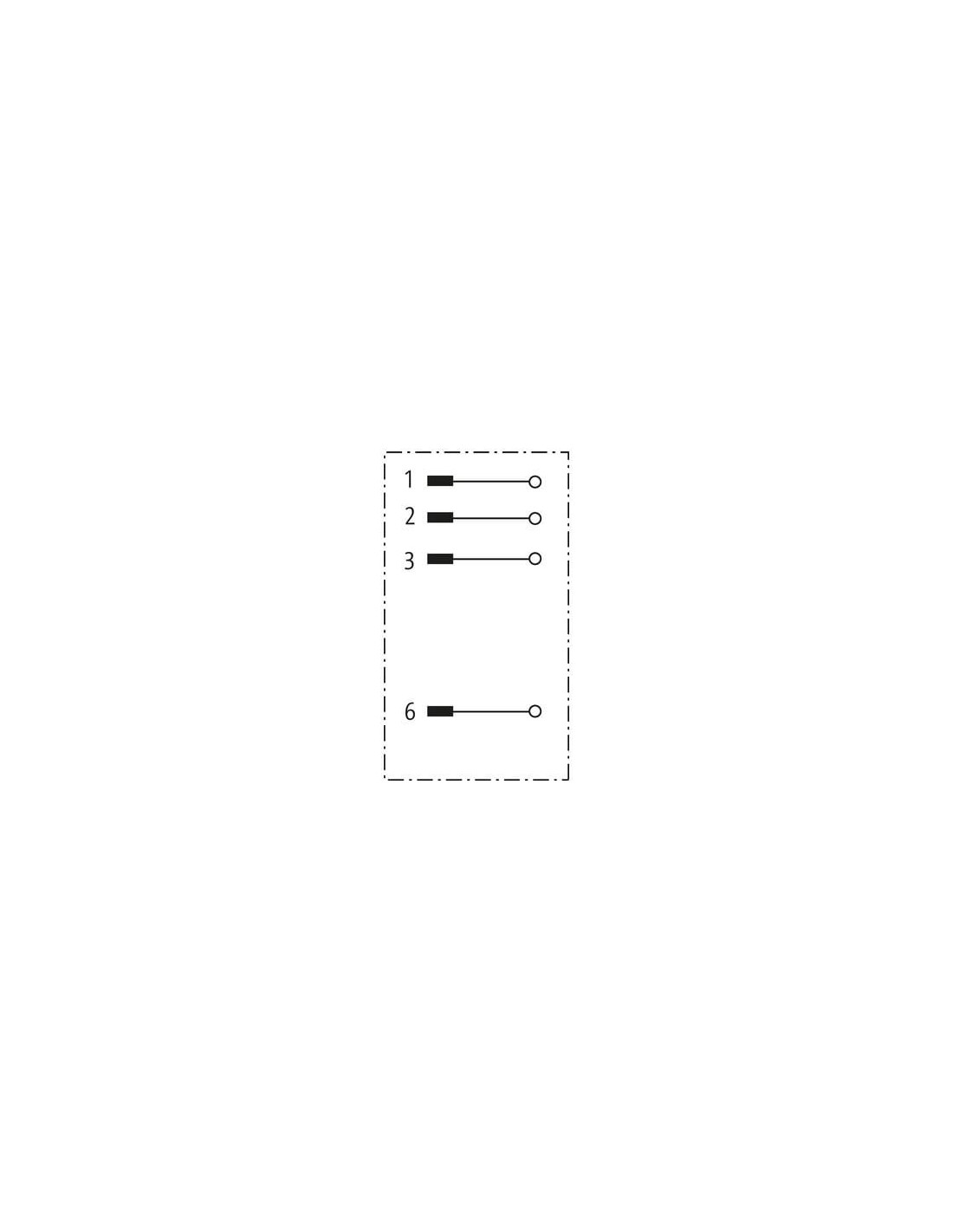

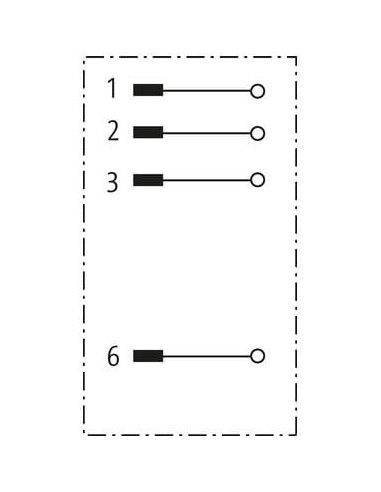

RJ45, 4-piny
Zaciski nożowe
Przekrój portu: 0.14...0.34 mm²
Push Pull
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 22 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6,5 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

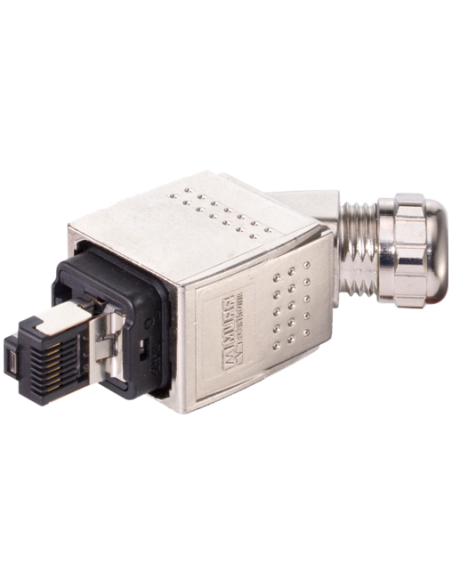

Wtyczka Push Pull RJ45 ProfiNet 7000-74061-0000000 – kątowa wtyczka sieciowa do zaawansowanych zastosowań przemysłowych
Wtyczka Push Pull RJ45 męska, kątowa, ProfiNet o kącie 45°, to zaawansowany element przeznaczony do profesjonalnych instalacji sieciowych w środowiskach przemysłowych. Wyróżnia się wysoką trwałością oraz odpornością na czynniki mechaniczne i chemiczne, dzięki czemu gwarantuje niezawodność działania nawet w wymagających warunkach.
Najważniejsze zalety i cechy wtyczki Push Pull RJ45 ProfiNet
- Błyskawiczny montaż Push Pull – szybkie podłączanie i odłączanie bez użycia narzędzi, co znacząco skraca czas instalacji i konserwacji.
- Kątowa konstrukcja 45° – ułatwia montaż w miejscach o ograniczonej przestrzeni oraz minimalizuje ryzyko uszkodzenia przewodu.
- Wysoka klasa szczelności – stopień ochrony IP65 oraz IP67 pozwala na stosowanie wtyczki w warunkach podwyższonej wilgotności, zapylenia oraz w narażeniu na oddziaływanie niektórych chemikaliów i olejów.
- Kompatybilność z systemami ProfiNet – umożliwia bezproblemową komunikację w przemysłowych sieciach Ethernet.
- Bezpieczne zaciski nożowe – przeznaczone do przewodów o przekroju 0,14–0,34 mm², gwarantują solidne połączenie elektryczne.
Zastosowanie kątowej wtyczki RJ45 ProfiNet w automatyce przemysłowej
Wtyczka Push Pull RJ45 ProfiNet znajduje szerokie zastosowanie w automatyce przemysłowej, produkcji maszyn, instalacjach sieciowych linii produkcyjnych oraz wszędzie tam, gdzie wymagana jest niezawodna transmisja danych w trudnych warunkach otoczenia. Doskonale sprawdza się w aplikacjach, gdzie konieczna jest stabilna i szybka komunikacja Ethernet (do 100 MBit/s), także w instalacjach objętych standardami CAT5, Class D (ISO/IEC 11801:2002).
Konstrukcja i budowa – optymalne dopasowanie do wymagających środowisk
Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia dobrą odporność na działanie chemikaliów, olejów oraz zabezpiecza przed uszkodzeniami mechanicznymi. W przypadku kontaktu z silnie agresywnymi mediami warto sprawdzić odporność materiałów względem konkretnej aplikacji.
Przemyślana konstrukcja kątowa pozwala na optymalne prowadzenie przewodów w szafach sterowniczych oraz w innych miejscach wymagających minimalizacji promienia gięcia. Zastosowanie dodatkowych przepustów kablowych i dławików zwiększa ochronę złącza przed uszkodzeniami mechanicznymi i wpływem warunków zewnętrznych.
Typowe zastosowania wtyczki Push Pull RJ45 7000-74061-0000000
- Rozbudowane systemy automatyki przemysłowej
- Maszyny i linie produkcyjne sterowane siecią Ethernet
- Instalacje wymagające bezpiecznego i trwałego połączenia sieciowego w niesprzyjających warunkach
- Szafy sterownicze oraz rozdzielnie elektryczne
- Zastosowania przemysłowe wymagające wysokiego stopnia ochrony IP65/IP67
Wtyczka Push Pull RJ45 ProfiNet o kodzie produktu 7000-74061-0000000 to uniwersalne rozwiązanie do realizacji niezawodnych połączeń sieciowych w środowiskach przemysłowych, gdzie liczy się zarówno bezpieczeństwo, jak i szybkość montażu oraz bezproblemowa eksploatacja nawet w trudnych warunkach pracy.
