Dostępny
Żeński proste
M8, 4-piny
ekranowany
Zaciski śrubowe
Przekrój portu: 0.14...0.5 mm²
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Materiał styk | Bronze |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,5 mm |
| Wysokość | 49 mm |
| Szerokość | 14 mm |
| Głębokość | 14 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

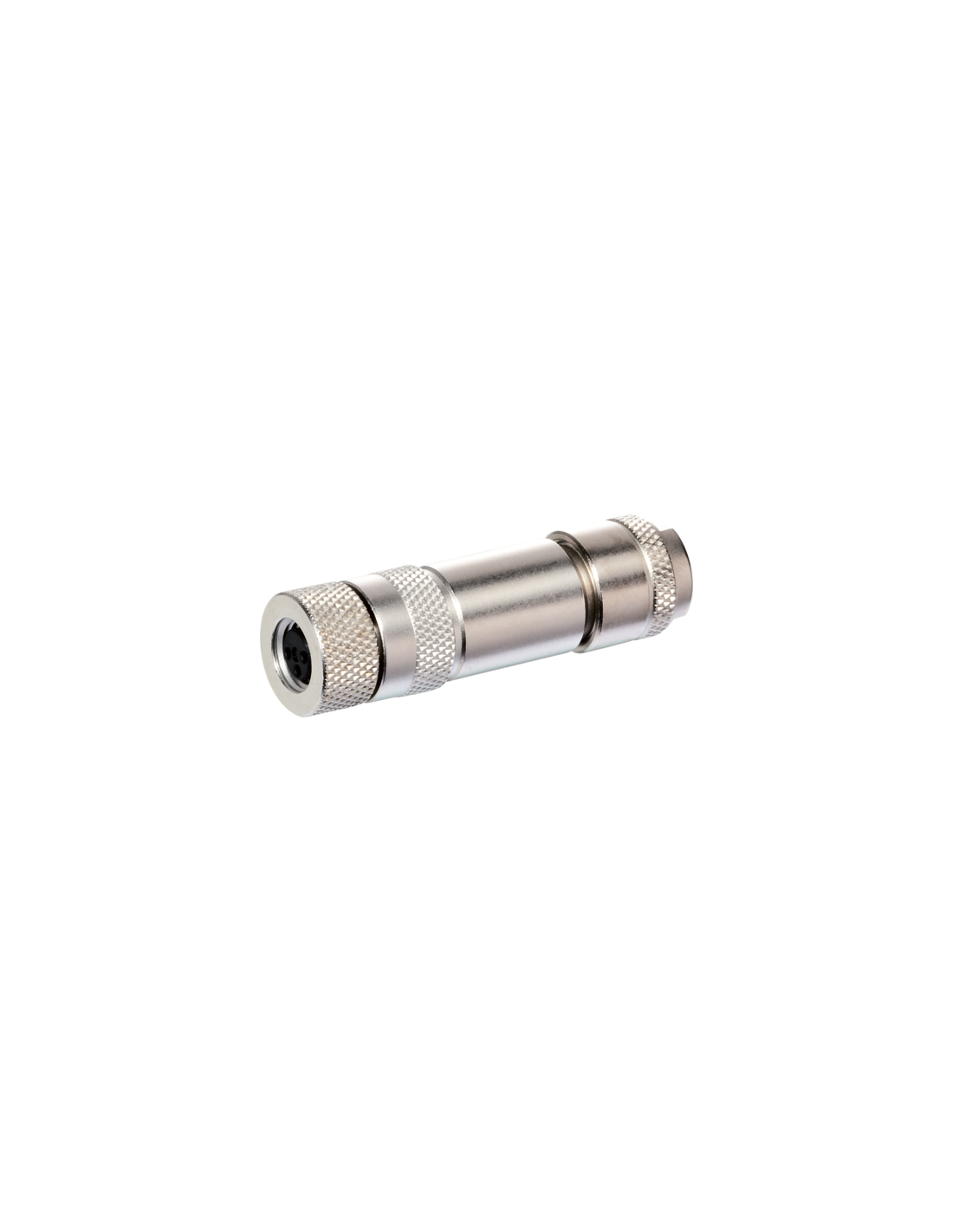

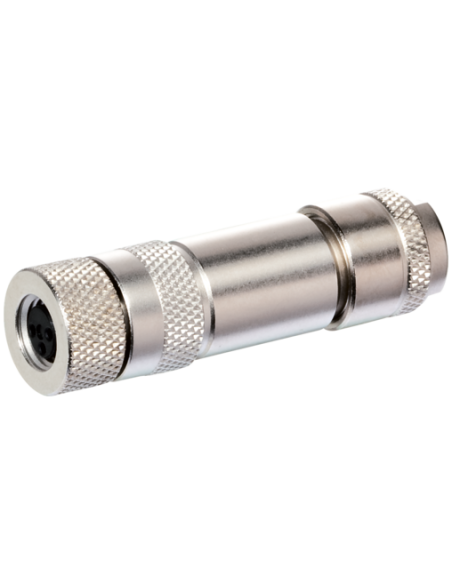

Wtyczka M8 żeńska, prosta, ekranowana, 4-polowa – 7000-08671-0000000
Wtyczka M8 żeńska, prosta, ekranowana, 4-polowa to wysokiej jakości złącze elektryczne, przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, systemach sterowania, czujnikach oraz aparaturze pomiarowej. Solidna budowa i uniwersalność złącza sprawiają, że znajduje ono szerokie zastosowanie w wielu branżach, gwarantując pewne i stabilne połączenie w trudnych warunkach.
Najważniejsze cechy i zalety wtyczki M8 – połączenie niezawodności z funkcjonalnością
- Ekranowana konstrukcja – zapewnia ochronę przed zakłóceniami elektromagnetycznymi, gwarantując bezawaryjne przesyłanie sygnału nawet w trudnych warunkach przemysłowych.
- 4 piny – umożliwiają transmisję sygnałów i zasilania w jednej wtyczce, dostosowaną do szerokiej gamy aplikacji.
- Zaciski śrubowe – trwały i łatwy w montażu sposób podłączania przewodów, który pozwala na szybkie i pewne wykonanie połączenia bez potrzeby lutowania.
- Stopień ochrony IP67 – wtyczka odporna na pył oraz krótkotrwałe zanurzenie w wodzie po złączeniu i przykręceniu, idealna do pracy w trudnych warunkach środowiskowych.
- Szeroki zakres temperatury pracy – możliwość użytkowania od -40°C do 85°C.
- Stabilna i wytrzymała konstrukcja – obudowa z niklowanego mosiądzu, odporniejsza na wstrząsy i wytrzymałość mechaniczną.
- Pozłacane styki – wysoka niezawodność kontaktu oraz wydłużona żywotność produktu.
Zastosowanie złącza M8 prosta żeńska – gdzie sprawdzi się najlepiej?
Złącze M8 żeńskie proste doskonale nadaje się do łączenia przewodów sygnałowych, czujników, enkoderów, siłowników oraz innego sprzętu automatyki. Typowe branże i miejsca zastosowania to:
- Linie produkcyjne i montażowe w przemyśle
- Systemy transportu wewnętrznego
- Integracja czujników oraz modułów I/O
- Urządzenia pomiarowe oraz automatyka laboratoryjna
- Profesjonalne maszyny pakujące i sortujące
- Systemy monitoringu oraz kontrola jakości
Wtyczka M8 4-polowa – bezpieczeństwo i wygoda podłączenia
Złącze posiada precyzyjne zaciski śrubowe, co znacząco ułatwia montaż z użyciem przewodów o przekrojach od 0,14 do 0,5 mm². Obudowa wyposażona została w solidny gwint montażowy M8 x 1 oraz mechanizm zabezpieczający przed wstrząsami, który zapewnia stabilność i pewność połączenia nawet w warunkach silnych wibracji.

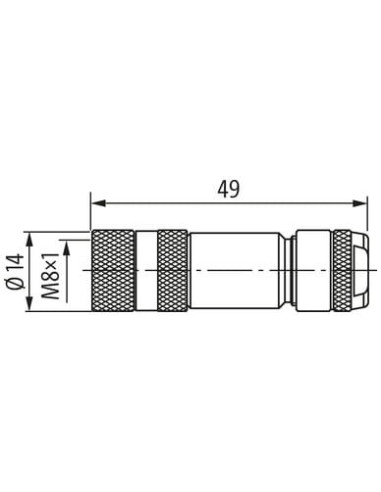

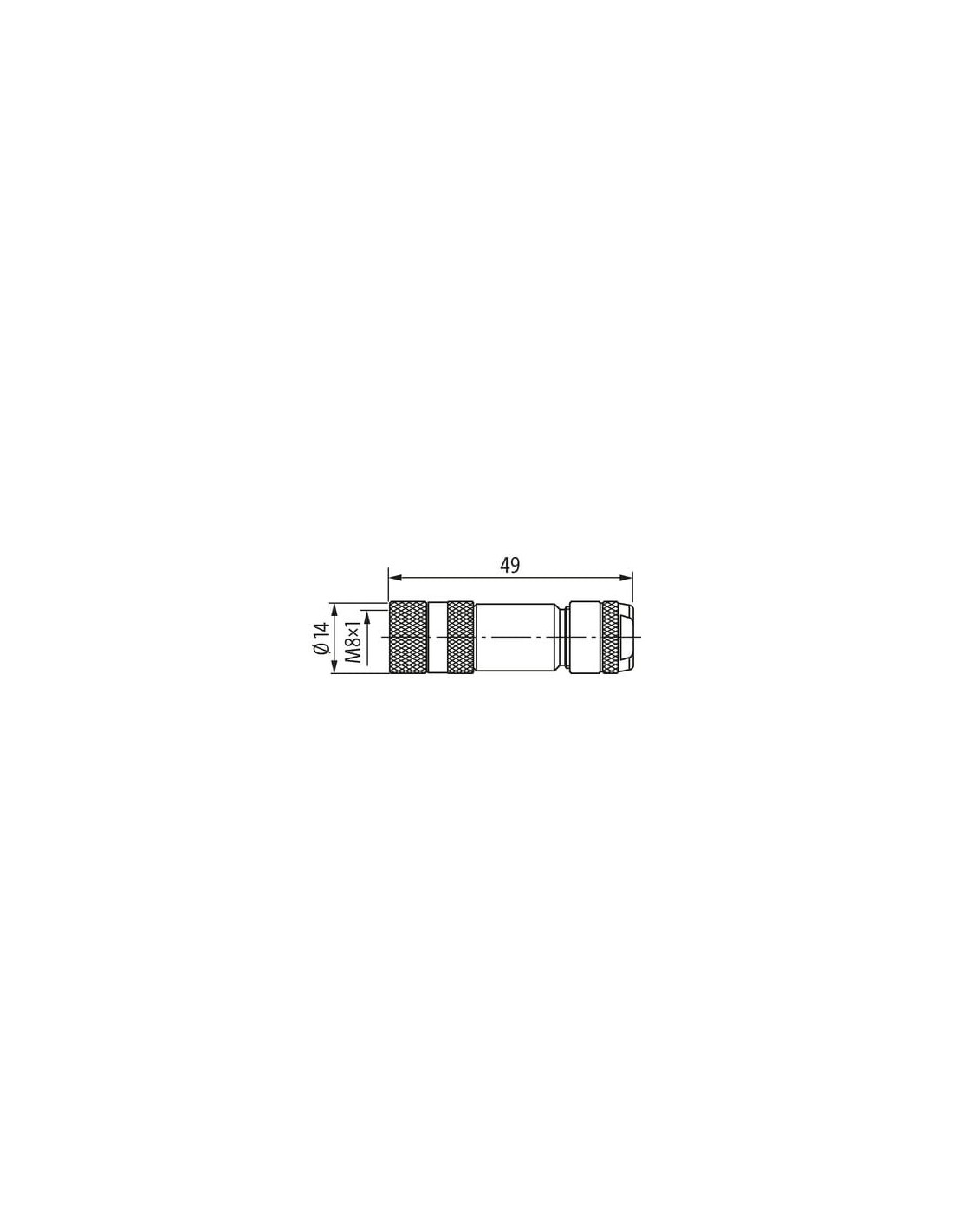

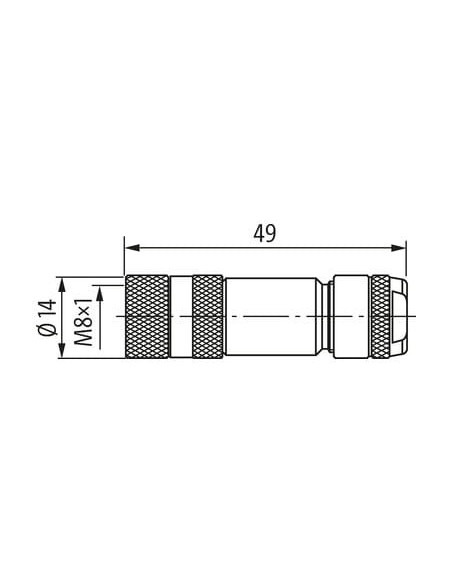

Dzięki niewielkim wymiarom (49 x 14 x 14 mm) oraz ergonomicznemu kształtowi, wtyczka nadaje się także do stosowania w kompaktowych rozdzielniach oraz urządzeniach, gdzie kluczowa jest oszczędność miejsca.
Instrukcje użytkowania i uwagi instalacyjne
- Złącze przeznaczone jest wyłącznie do użytku z przewodami o odpowiednich przekrojach oraz z zachowaniem właściwego momentu dokręcania (0,4 Nm).
- Zabezpieczenie kabli przed naprężeniami mechanicznymi: zaleca się stosowanie odpowiednich opasek lub prowadzenia przewodów, aby zapewnić długotrwałą szczelność i ochronę IP67.
- Podczas prowadzenia kabli należy przestrzegać minimalnych promieni gięcia – przekroczenie dopuszczalnych wartości może wpłynąć na trwałość i szczelność połączenia.
Wtyczka M8 żeńska, prosta, ekranowana, 4-polowa o kodzie 7000-08671-0000000 to niezawodne rozwiązanie dla każdego, kto oczekuje wysokiego poziomu bezpieczeństwa i trwałości w automatyzacji oraz systemach przemysłowych.
