Dostępny
Ethernet CAT5
Męski prosty

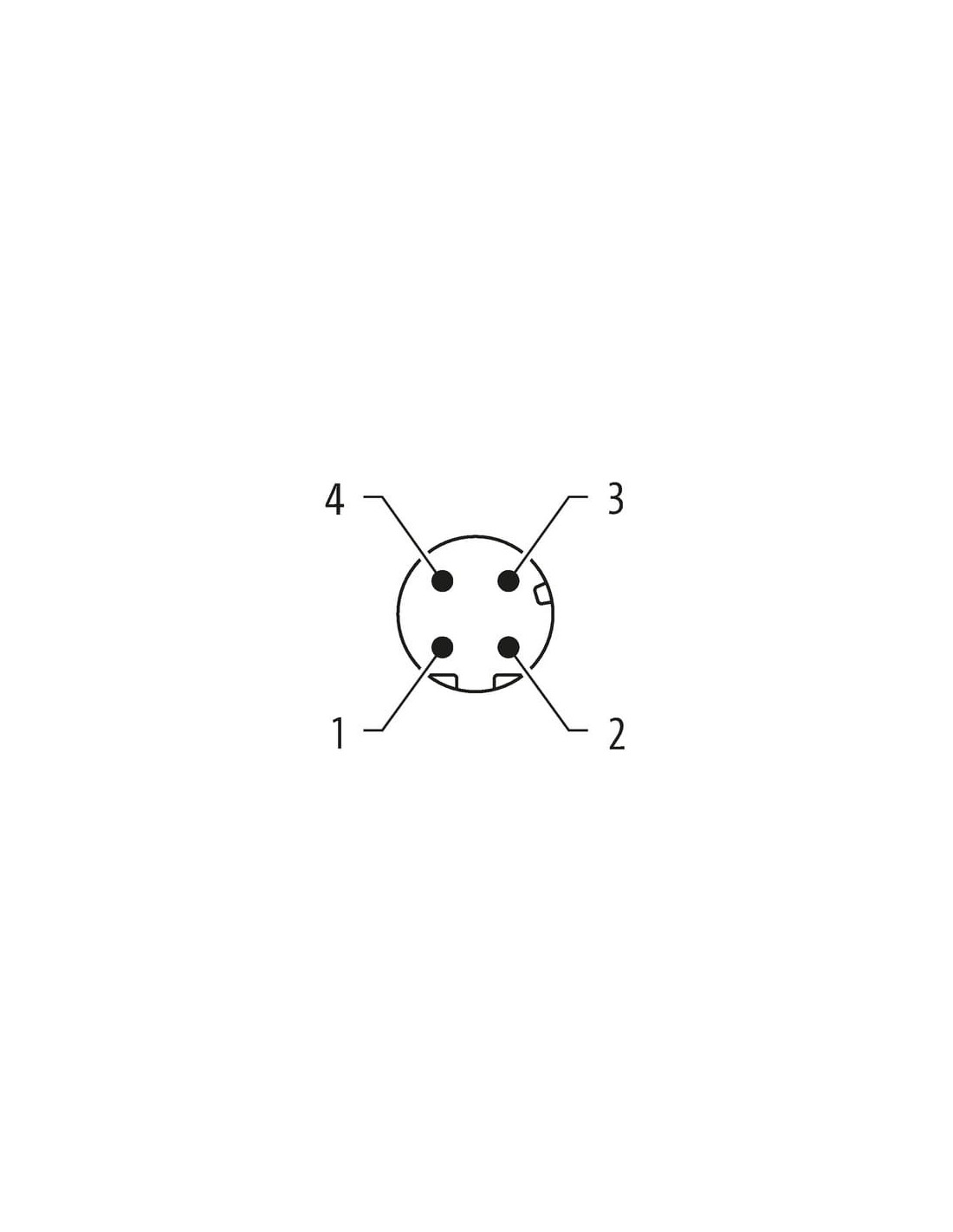

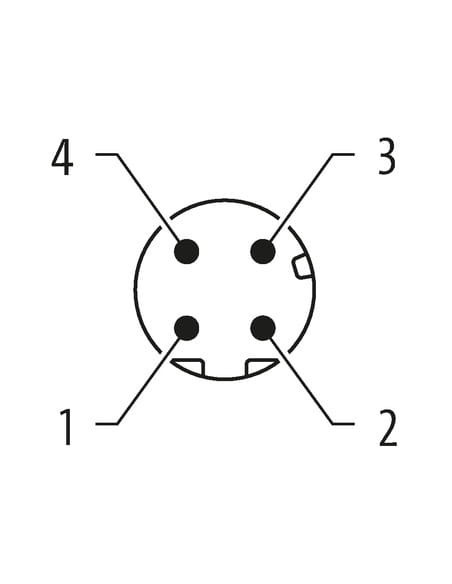

M12, 4-piny
Kodowanie D
ekranowany
Zaciski nożowe
Zakres mocowania (Ø kabla): 4.5...8.8 mm
| Family construction form | M12 |
| Kodowanie | D |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 8,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

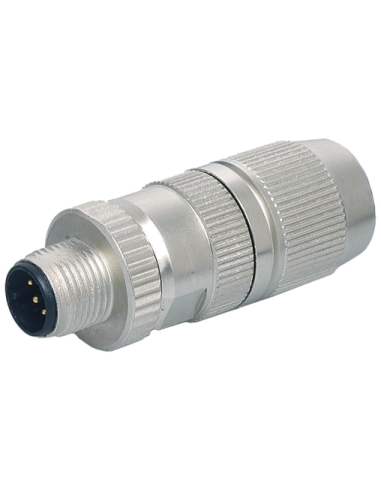

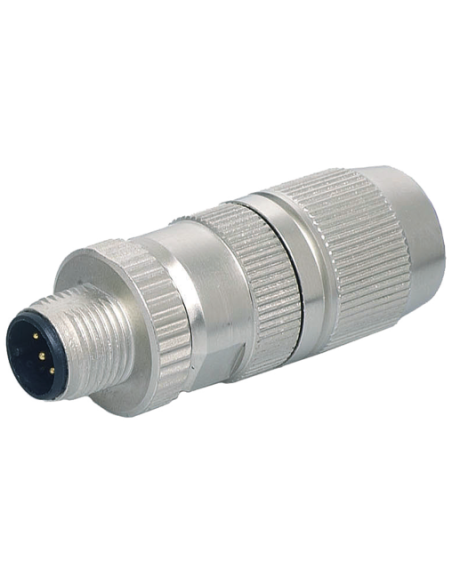

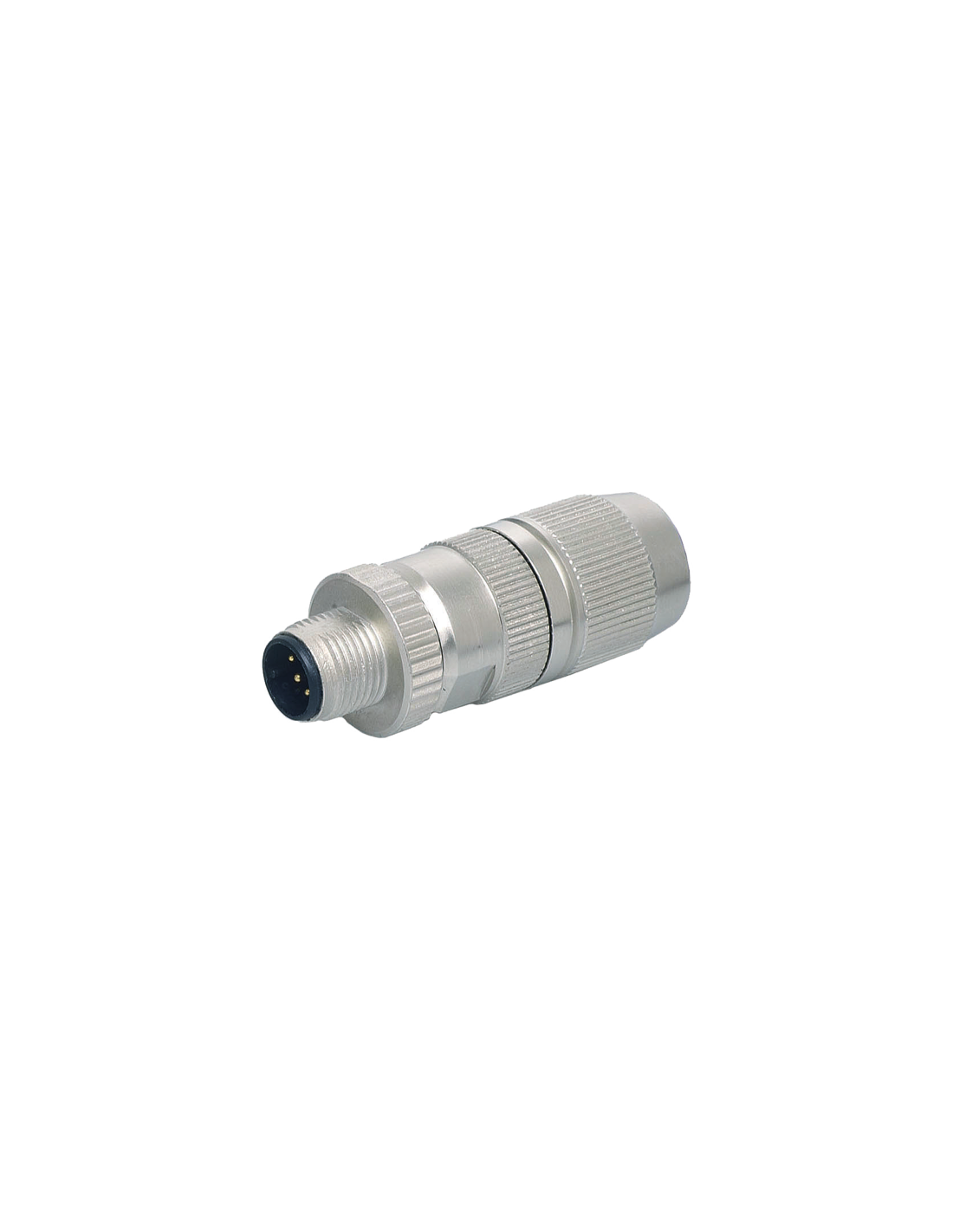

Wtyczka M12 męska prosta ekranowana do Ethernet – kodowanie D, 4 piny, 7000-14521-0000000
Wtyczka M12 męska prosta ekranowana to specjalistyczny komponent przeznaczony do przemysłowych aplikacji Ethernetowych, spełniający wymagania transmisji danych według standardu CAT5. Model o kodzie 7000-14521-0000000 wyposażony jest w 4 piny oraz kodowanie typu D (D-coded), co gwarantuje kompatybilność z nowoczesnymi systemami komunikacji przemysłowej oraz wysoką niezawodność połączeń w trudnych warunkach środowiskowych.
Zastosowanie w przemyśle i automatyce – Wtyczka Ethernet M12 D-coded
Wtyczka M12 Ethernet znajduje szerokie zastosowanie w automatyce przemysłowej, infrastrukturze IT, systemach sterowania, robotyce oraz wszędzie tam, gdzie wymagana jest niezawodność i odporność na czynniki zewnętrzne. Podłączenie zgodne z CAT5 umożliwia obsługę szybkiej transmisji danych do 100 Mbit/s (Fast Ethernet) w trybie full duplex. Dzięki wysokiemu stopniowi ochrony IP65/IP67 wtyczka zapewnia bezpieczną eksploatację nawet w środowiskach o podwyższonym zapyleniu oraz narażonych na wilgoć.
Najważniejsze cechy i zalety techniczne
- Standard M12 – popularny i uniwersalny interfejs przemysłowy
- Kodowanie D – dedykowane do sieci Ethernet
- Ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi
- Zakres pracy w szerokim zakresie temperatur od -40°C do +85°C
- Wytrzymała konstrukcja – niklowana powłoka blokady oraz korpus z cynkowego odlewu ciśnieniowego
- Szczelność klasy IP65/IP67 – ochrona przed pyłem i wodą
- Zakres mocowania kabla: 4,5 – 8,8 mm
- Wysokie parametry elektryczne – napięcie do 50 V, prąd do 4 A
- Zaciski nożowe – szybki i bezpieczny montaż przewodów
Typowe zastosowania – Wtyczka M12 dla Ethernet i systemów sieciowych
Wtyczka M12 D-coded stanowi niezawodne rozwiązanie do tworzenia i serwisowania połączeń sieciowych w liniach produkcyjnych, szafach sterowniczych oraz instalacjach maszynowych i robotyce. Wspiera transmisję danych w systemach Profinet, Ethernet/IP, a także w strukturach sieciowych wymagających odporności na drgania i niekorzystne warunki środowiskowe.
Instrukcje montażu i bezpieczeństwo użytkowania
Podczas instalacji należy chronić złącza przed obciążeniami mechanicznymi – zaleca się stosowanie odpowiednich uchwytów lub opasek kablowych.
Uwaga: W trakcie prowadzenia kabla należy przestrzegać minimalnych promieni gięcia, aby nie naruszać klasy szczelności IP oraz zachować integralność połączenia.
Wtyczka Ethernet M12 męska prosta ekranowana to uniwersalne i wytrzymałe rozwiązanie dla wymagających aplikacji przemysłowych, zapewniające niezawodność oraz stabilność transmisji danych w każdych warunkach pracy.
