PROFINET
Męski prosty

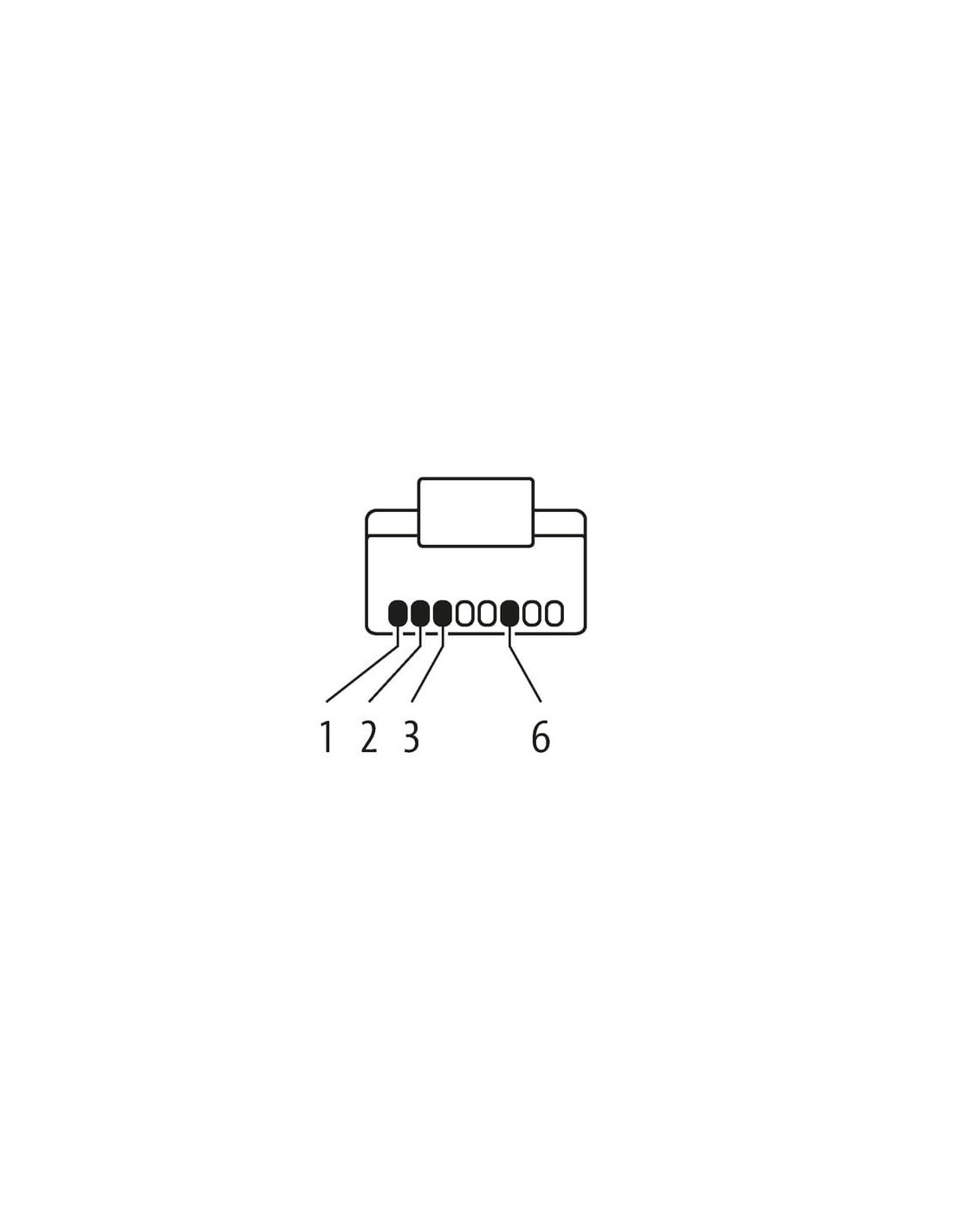

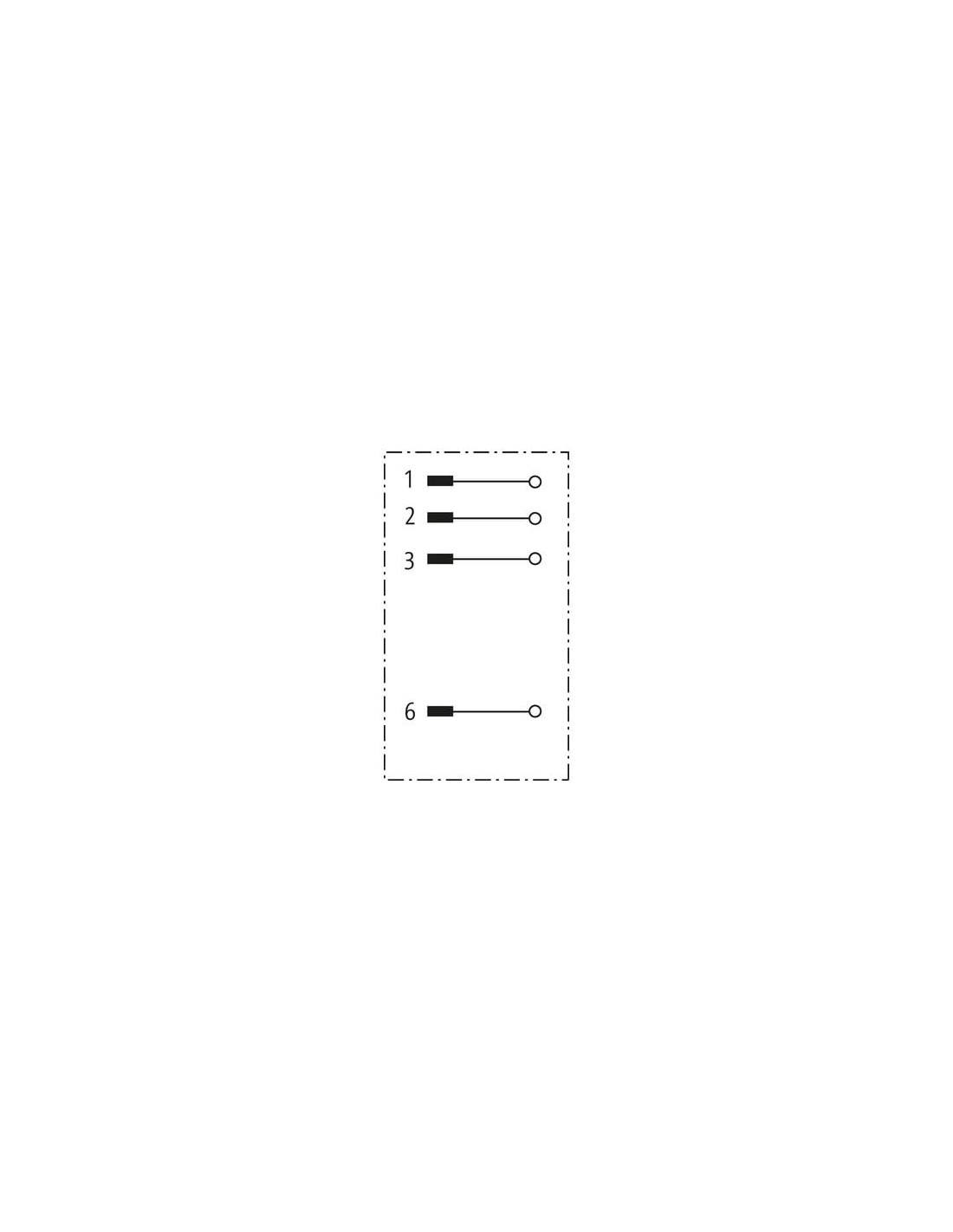

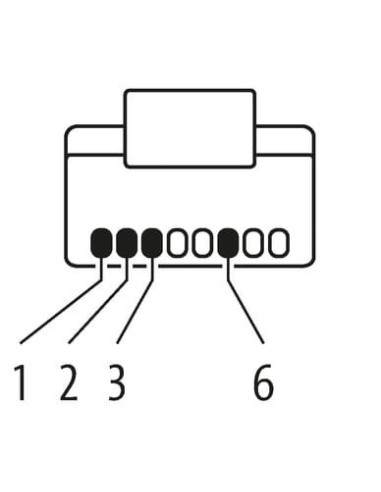

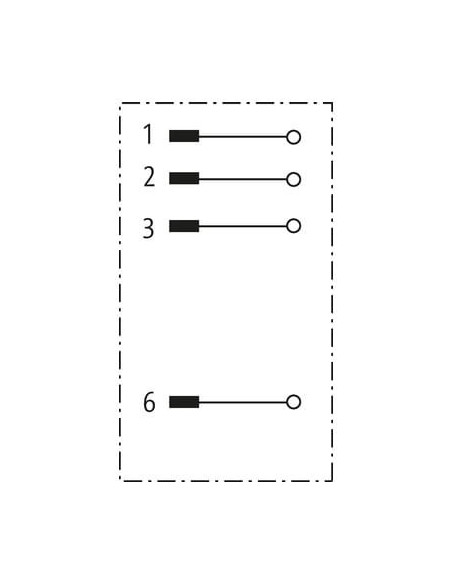

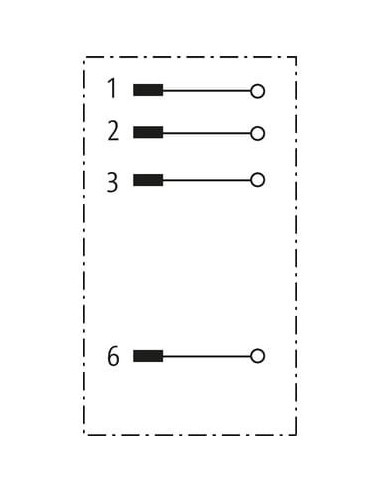

RJ45PP, 4-piny
Zaciski nożowe
Przekrój portu: 0.14...0.34 mm²
Push Pull
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 22 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 11 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| Norma produktu | IEC 61076-3-117 V.14 |

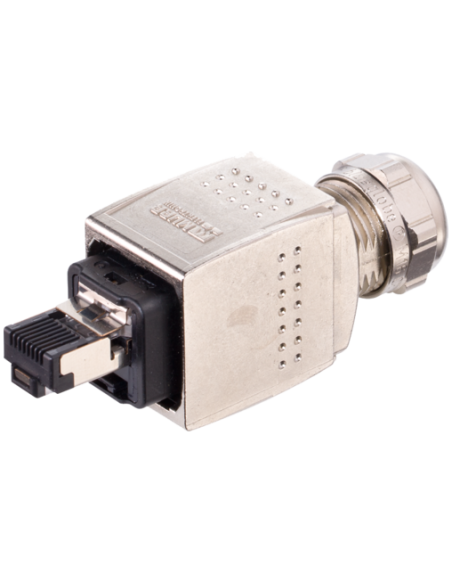

Wtyczka Push Pull RJ45 męska prosta Profinet 7000-74041-0000000 – Złącze Ethernet przemysłowe
Wtyczka Push Pull RJ45 męska, prosta to wysokiej jakości złącze dedykowane do zastosowań w przemysłowych systemach komunikacji sieciowej, w szczególności dla standardów PROFINET oraz Ethernet. Produkt wyróżnia się nowoczesną konstrukcją Push Pull, umożliwiającą szybkie i beznarzędziowe podłączanie oraz rozłączanie, co znacząco przyspiesza prace instalacyjne i serwisowe w warunkach przemysłowych.
Wysoka odporność na warunki przemysłowe – IP65, IP67
Obudowa wtyczki została wykonana z trwałego, odpornego na chemikalia i oleje tworzywa sztucznego, co zapewnia długą żywotność nawet w wymagających środowiskach. Produkt spełnia restrykcyjne wymagania dotyczące stopni ochrony IP65 oraz IP67, gwarantując wysoką szczelność i bezpieczeństwo użytkowania nawet w trudnych warunkach pracy, takich jak wilgotne, zapylone lub zanieczyszczone otoczenie.
Zastosowanie w automatyce przemysłowej i sieciach Profinet
Złącze RJ45 Push Pull znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest szybka i pewna transmisja danych, np. w systemach automatyki przemysłowej, liniach produkcyjnych, systemach sterowania oraz instalacjach sieciowych Ethernet i Profinet. Idealnie sprawdza się w instalacjach maszyn, urządzeń i rozdzielnic, gdzie liczy się niezawodność połączeń oraz łatwość i szybkość obsługi serwisowej.
Zalety i cechy charakterystyczne wtyczki Push Pull RJ45 Profinet
- Prosta i szybka instalacja dzięki mechanizmowi Push Pull
- Trwała obudowa z odpornych na chemikalia materiałów
- Możliwość pracy w szerokim zakresie temperatur od -40°C do 70°C
- Zaciski nożowe umożliwiające łatwe podłączenie przewodów o przekroju 0,14–0,34 mm² (AWG 26–22)
- Wysoka przepustowość danych – do 100 Mbit/s w standardzie Cat5
- Pełna funkcjonalność full duplex

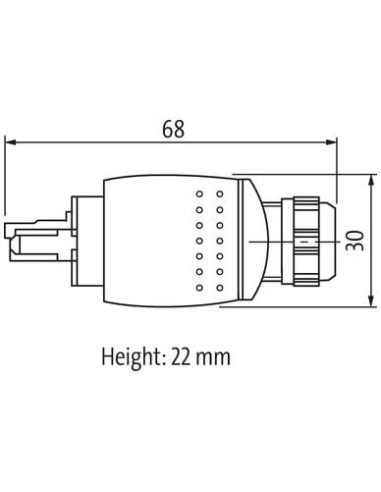

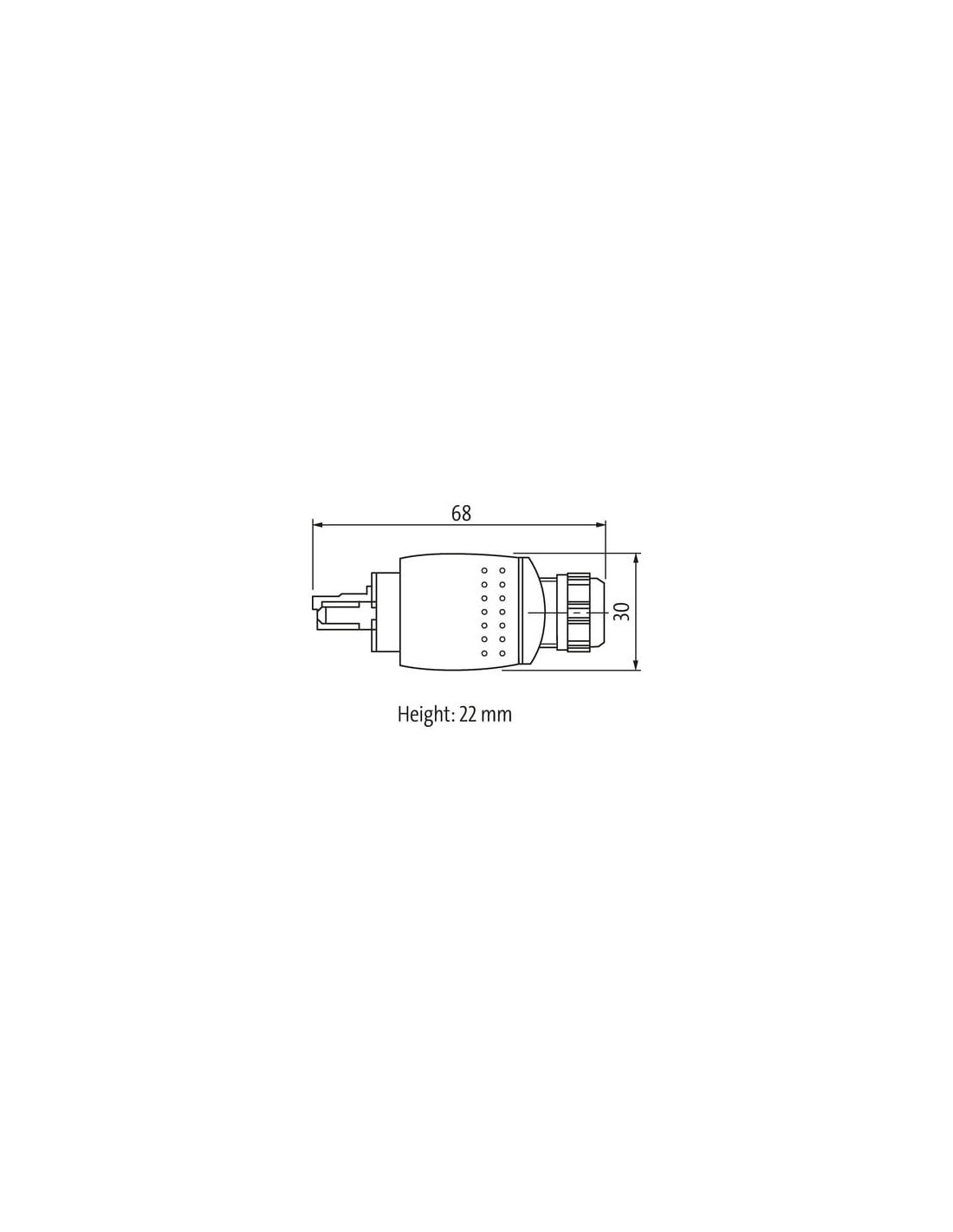

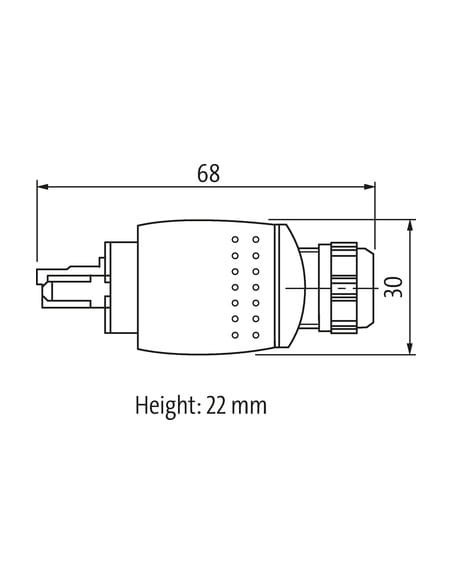

- Kompaktowe wymiary całkowite: 68 x 30 x 22 mm
- Zgodność z normą IEC 61076-3-117 V.14
Typowe możliwości wykorzystania złącza Push Pull RJ45
Wtyczka RJ45 Profinet jest przeznaczona do:
- Podłączania urządzeń automatyki przemysłowej (PLC, sterowniki, panele operatorskie itp.)
- Tworzenia sieci komunikacyjnych w zakładach przemysłowych
- Integracji w szafach sterowniczych i rozdzielnicach elektrycznych
- Modernizacji systemów okablowania, wykorzystujących szybki montaż i ochronę IP67
Konstrukcja mechaniczna i zalecenia montażowe
Wtyczka umożliwia pewne zamocowanie przewodu dzięki regulowanemu obszarowi zaciskowemu od 4 do 11 mm. Aby zachować pełną szczelność i odporność na czynniki zewnętrzne, zaleca się zabezpieczać złącza przed nadmiernym obciążeniem mechanicznym przy pomocy opasek kablowych. Przy układaniu przewodów warto przestrzegać dozwolonych promieni gięcia – zapewnia to utrzymanie deklarowanego stopnia ochrony IP oraz żywotności połączenia.
Podsumowanie
Wtyczka Push Pull RJ45 męska prosta Profinet (kod: 7000-74041-0000000) to niezawodne złącze dedykowane do przemysłowych instalacji sieciowych, zapewniające szybki montaż, wysoką odporność oraz pewną transmisję danych w nowoczesnych systemach automatyki i sterowania.
