Dostępny

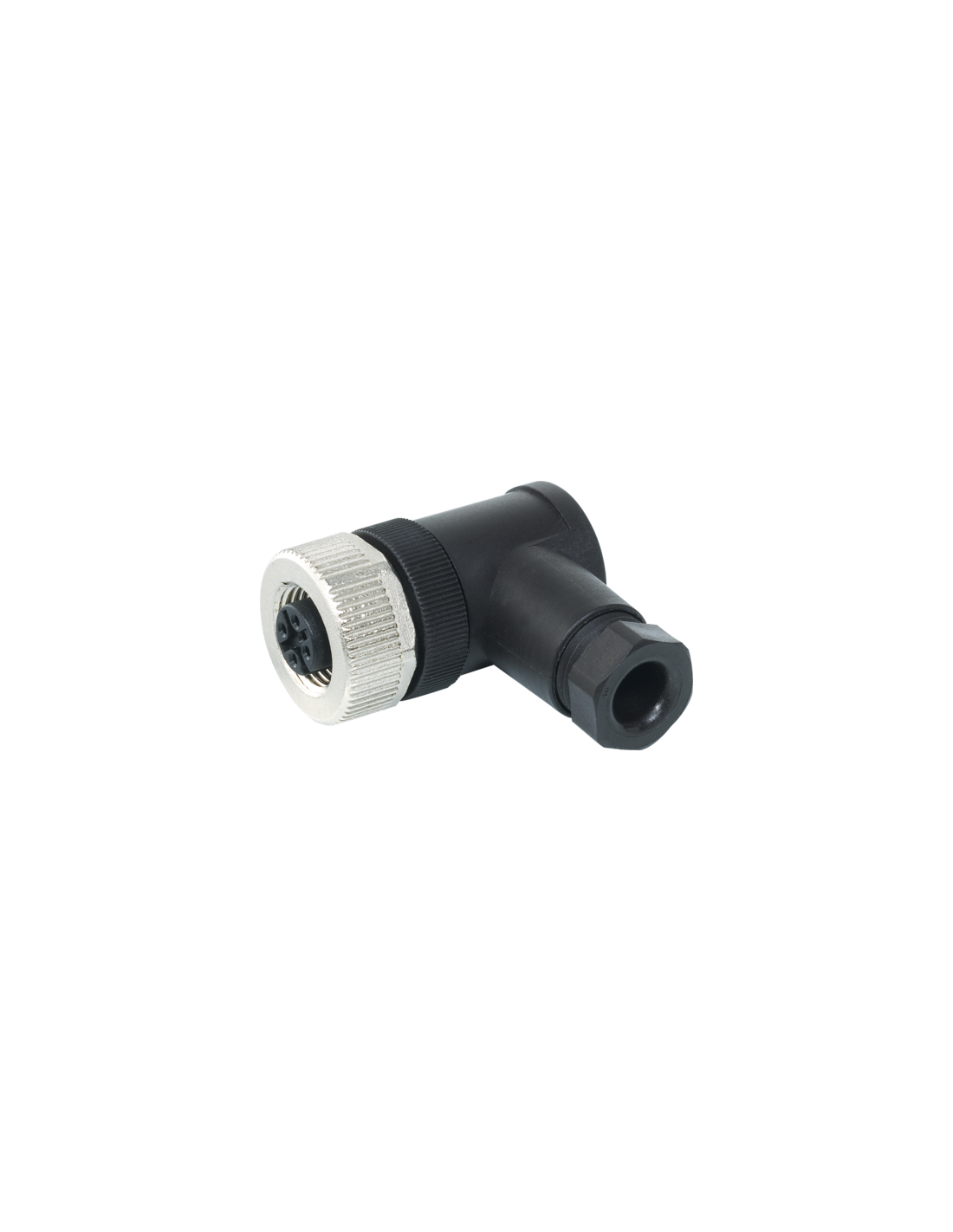

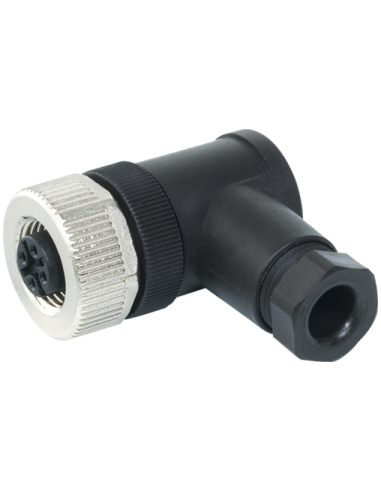

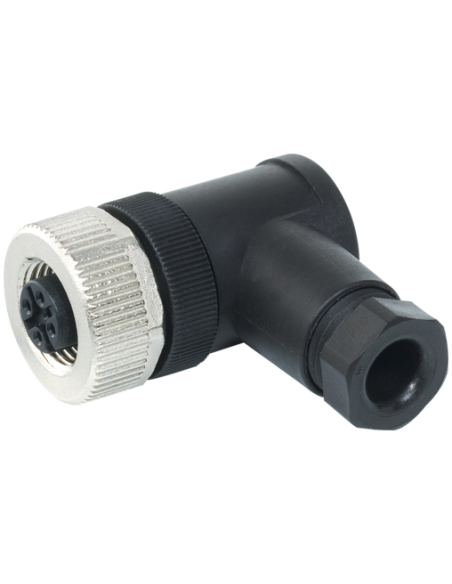

Żeński kątowe
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 125 V |
| Napięcie robocze DC maks. (UL) | 125 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 38 mm |
| Szerokość | 40 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka M12 żeńska kątowa 5-polowa 7000-13041-0000000 – niezawodne złącze do zastosowań przemysłowych
Wtyczka M12 żeńska, kątowa, 5-polowa to wysokiej jakości złącze przeznaczone do zastosowań w automatyce przemysłowej, maszynach oraz instalacjach technicznych. To sprawdzony komponent, który umożliwia łatwy i bezpieczny montaż okablowania w wymagających warunkach pracy. Model o kodzie 7000-13041-0000000 został zaprojektowany z myślą o maksymalnej funkcjonalności i długotrwałej eksploatacji.
Najważniejsze cechy produktu – Wtyczka M12 żeńska kątowa
- Solidna konstrukcja – Wytrzymała obudowa z tworzywa PA gwarantuje odporność na uszkodzenia mechaniczne, działanie olejów oraz większości chemikaliów.
- Kątowe wyprowadzenie kabla – Oszczędność miejsca i wygoda instalacji, nawet w trudno dostępnych miejscach.
- Uniwersalne zaciski śrubowe – Szybki i niezawodny montaż przewodów o zakresie 6–8 mm oraz przekroju do 0,75 mm².
- Wysoka szczelność IP67 – Ochrona przed kurzem i wilgocią, możliwość pracy w warunkach zewnętrznych oraz w trudnym środowisku przemysłowym.
- Bezpieczeństwo użytkowania – Zabezpieczenie przeciwwstrząsowe, spełnienie norm EN IEC 60529 oraz innych regulacji dotyczących niezawodności i bezpieczeństwa instalacji elektrycznych.
Typowe zastosowania wtyczki M12 żeńskiej kątowej
Prezentowane złącze M12 5-polowe sprawdza się m.in. w takich zastosowaniach jak:
- Automatyka przemysłowa – szybkie i bezpieczne łączenie czujników, urządzeń wykonawczych oraz modułów wejść/wyjść.
- Budowa maszyn i linii produkcyjnych – niezawodne połączenia w środowiskach narażonych na drgania i zanieczyszczenia.
- Systemy transportowe – wytrzymałość na obciążenia mechaniczne oraz wpływ czynników środowiskowych.
- Technika sterowania i automatyzacji – optymalne rozwiązanie w aplikacjach wymagających wielożyłowego połączenia oraz kompaktowego montażu.
Wtyczka M12 kątowa – szczegóły montażowe i użytkowe

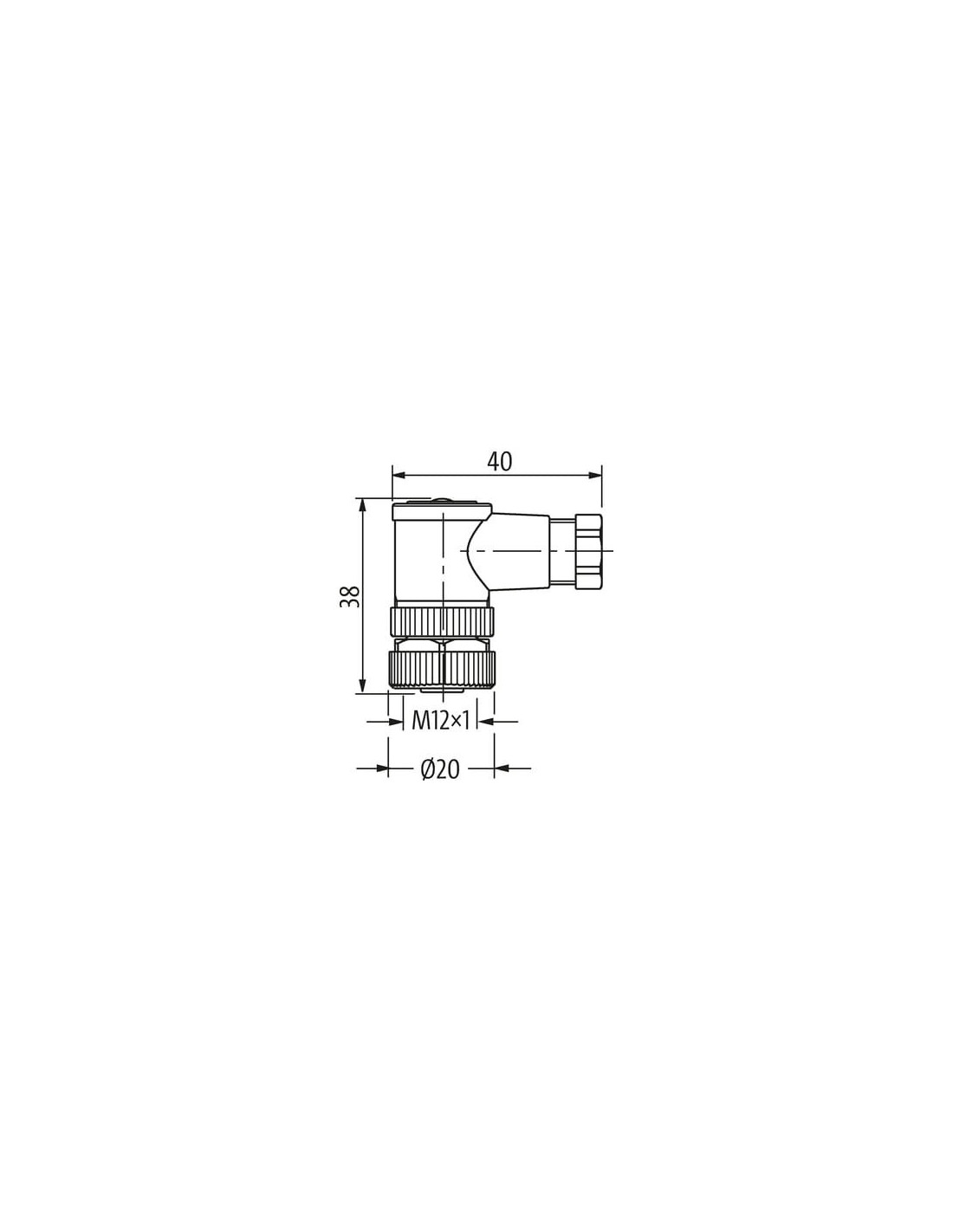

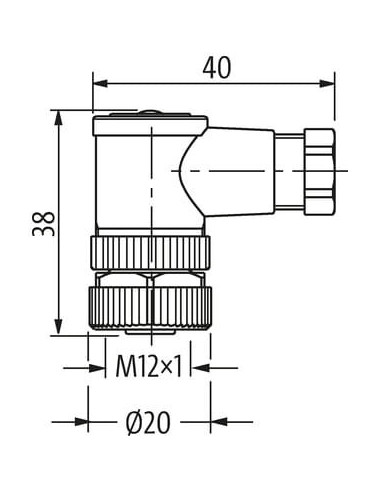

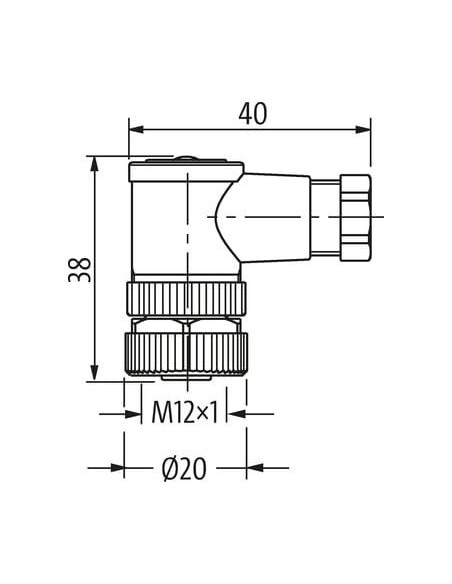

Wtyczka M12 żeńska umożliwia montaż za pomocą zacisków śrubowych, gwarantując pewne i trwałe połączenie przewodu. Kątowa konstrukcja ułatwia prowadzenie kabli w instalacjach o ograniczonej przestrzeni. Obudowa o wymiarach 38 x 40 x 20 mm pozwala na montaż nawet w kompaktowych szafach sterowniczych. Gwint M12 x 1 umożliwia szybkie połączenie z innymi standardowymi elementami systemów automatyki.

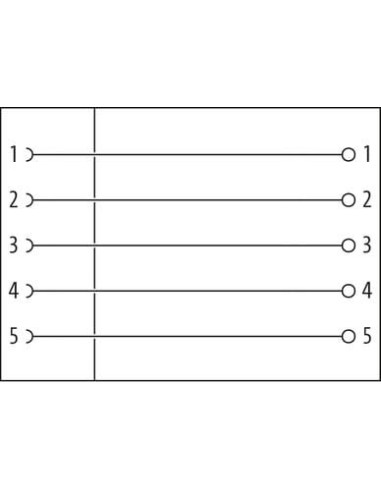

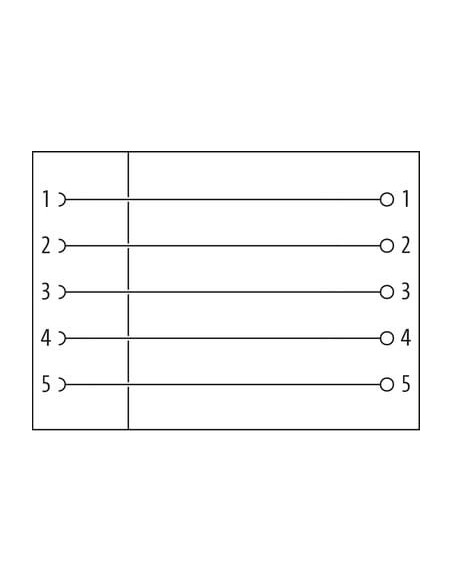

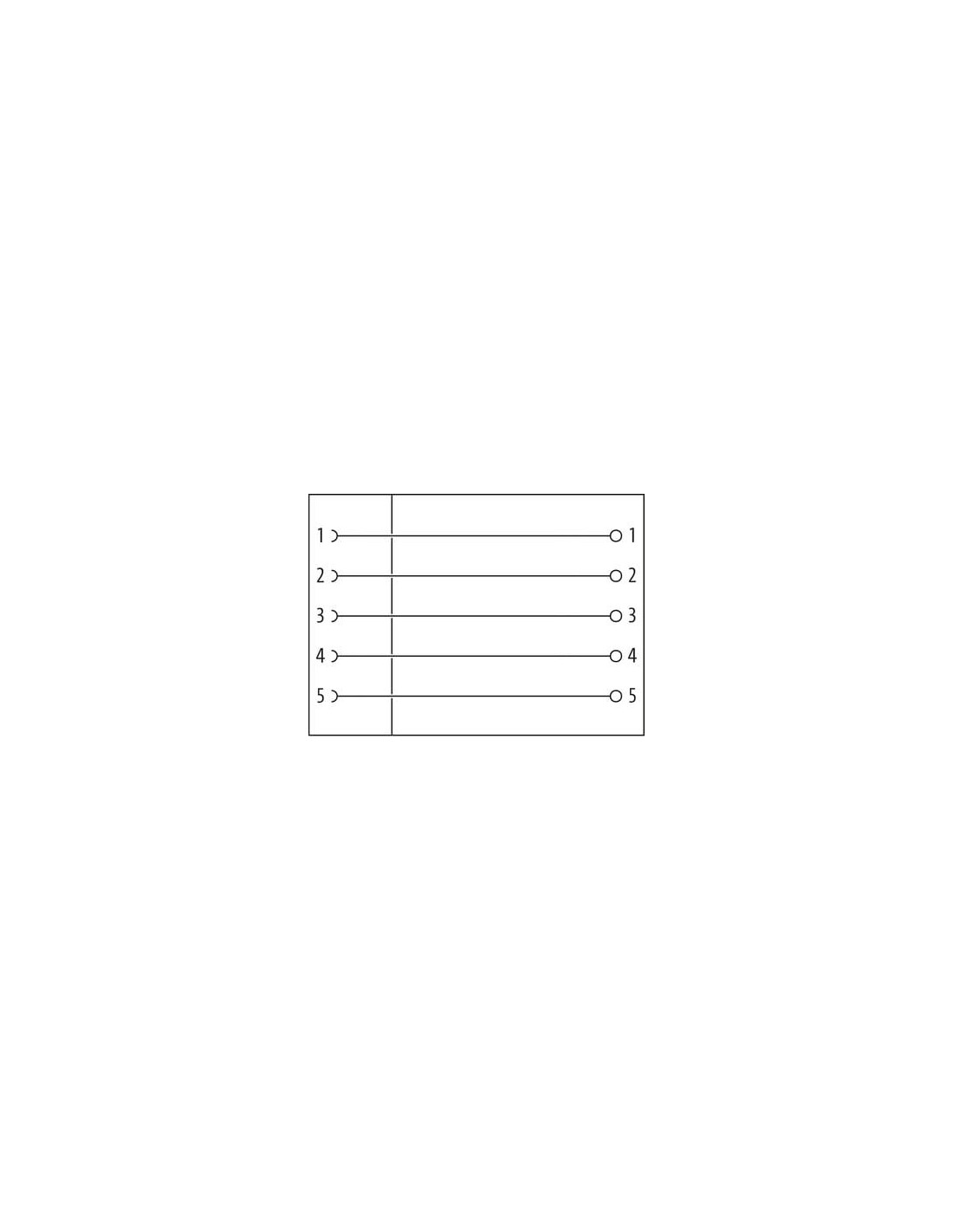

Produkt posiada pięć pinów oraz wyjścia kablowe z możliwością ustawienia w czterech pozycjach pod kątem 90°, co znacznie zwiększa elastyczność instalacji. Stosowanie wtyczki ułatwia także czytelne oznaczenie pinów (zgodne ze schematem producenta), minimalizując ryzyko błędów podczas podłączania. Wytrzymałość temperaturowa od -40 °C do +85 °C umożliwia jej stosowanie zarówno w chłodniach, jak i w wysokotemperaturowych środowiskach przemysłowych.
Dlaczego warto wybrać złącze M12 5-polowe kątowe?
- Uniwersalność – wtyczka kompatybilna z wieloma urządzeniami automatyki.
- Bezawaryjność – wysoka odporność IP67 oraz solidne wykonanie gwarantują długą żywotność.
- Łatwość montażu – prosty system śrubowy oraz kątowa konstrukcja dla szybkiej instalacji kabli.
- Zgodność z normami – spełnienie surowych wymogów dla przemysłowych instalacji elektrycznych.
Złącze jest doskonałym wyborem wszędzie tam, gdzie kluczowe są niezawodność połączeń, odporność na trudne warunki pracy oraz łatwy montaż. Zapewnia wysokiej jakości połączenia sygnałowe i zasilające w szerokiej gamie maszyn oraz urządzeń.
