Dostępny
Męski prosty
M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
Nakrętka V2A/śruba
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

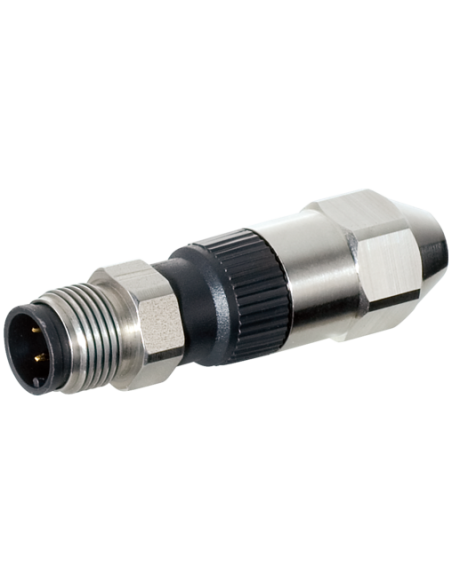

Wtyczka M12 męska prosta 4-polowa V2A – złącze do wymagających aplikacji przemysłowych
Wtyczka M12 męska, prosta, 4-polowa o kodzie produktu 7002-12481-0000000 to profesjonalne złącze przeznaczone do zastosowań w automatyce przemysłowej oraz systemach pomiarowo-sterujących. Dzięki solidnej konstrukcji i standardowi M12 produkt gwarantuje niezawodne połączenie sygnałów oraz zasilania nawet w trudnych warunkach środowiskowych.
Bezpieczne i trwałe połączenie – wysoka odporność mechaniczna
Wtyczka została wykonana z wysokiej jakości tworzywa sztucznego o zwiększonej odporności chemicznej oraz na działanie olejów. Część gwintowana oraz nakrętka są wykonane ze stali nierdzewnej V2A (1.4305), co zapewnia znakomitą wytrzymałość na obciążenia mechaniczne, korozję oraz wibracje spotykane w aplikacjach przemysłowych. Konstrukcja spełnia wymagania normy IP67, co oznacza pełną ochronę przed pyłem oraz czasową odporność na zanurzenie w wodzie.
- Standard M12 – uniwersalne rozwiązanie dla automatyki
- Stopień ochrony IP67 – pełna szczelność połączenia
- Blokada przeciwwstrząsowa – skuteczna ochrona przed luzowaniem podczas pracy maszyn
- Możliwość pracy w temperaturach od -25°C do +85°C – szeroki zakres zastosowań

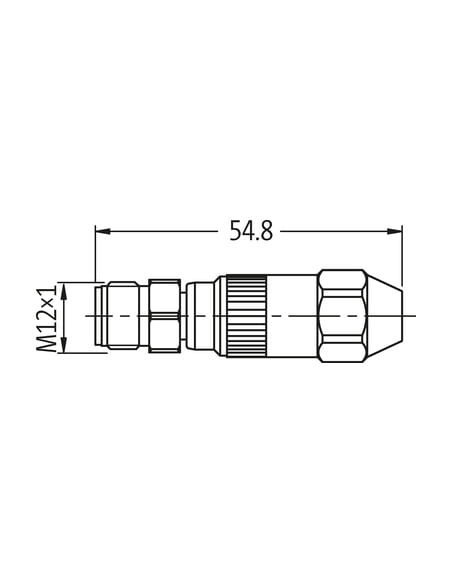

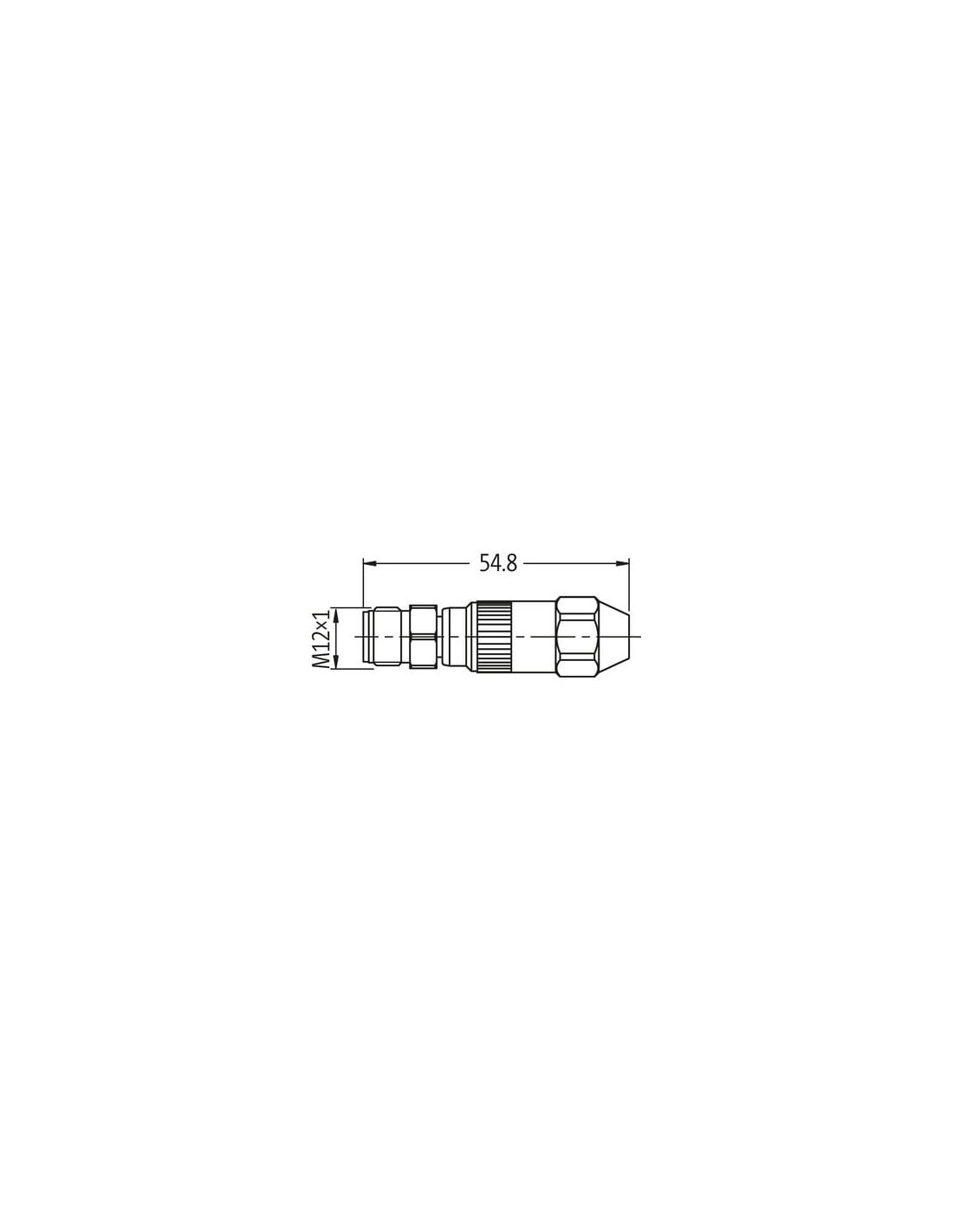

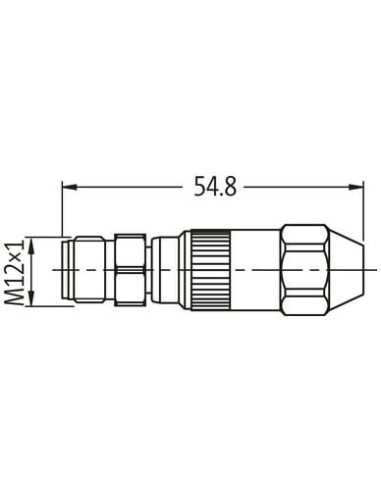

- Kompaktowa budowa – całkowita długość złącza: 54,8 mm
Zastosowania – gdzie wykorzystać wtyczkę M12 4-polową?
Wtyczka M12 męska 4-polowa V2A doskonale sprawdza się w instalacjach przemysłowych wymagających trwałego i szczelnego połączenia elektrycznego. Typowe obszary zastosowań to:
- Systemy sensorów i siłowników w automatyce przemysłowej
- Przemysł spożywczy, chemiczny oraz farmaceutyczny – odporność na środki czyszczące
- Instalacje maszyn i linii produkcyjnych
- Szafy sterownicze i systemy monitoringu
- Aplikacje terenowe narażone na wilgoć i pył
Możliwości montażu i instalacji
Wtyczka jest przeznaczona do przewodów o przekroju 0,25–0,5 mm² z izolacją o średnicy 1,2–1,6 mm. Dzięki precyzyjnym zaciskom nożowym zapewnia łatwy i pewny montaż. Zastosowanie gwintu M12 x 1 umożliwia szybkie i bezpieczne podłączanie złącza do urządzeń. Kluczowy jest również moment dokręcenia na poziomie 0,6 Nm, zapewniający szczelność oraz bezpieczeństwo użytkowania.
Parametry elektryczne i mechaniczne – wytrzymałość w każdych warunkach
4-polowa konstrukcja pozwala na uniwersalne zastosowanie zarówno do zasilania, jak i przesyłu sygnałów. Maksymalne napięcie pracy wynosi 32 V AC lub DC, a prąd nominalny na styk to aż 4 A. Dzięki temu produkt może być wykorzystywany do zasilania urządzeń oraz przesyłu sygnałów cyfrowych lub analogowych.
- Odporność materiałowa na agresywne środowiska – dla wybranych aplikacji wymagana jest indywidualna ocena odporności
- Zabezpieczenie przeciwwstrząsowe – stabilne połączenie nawet w ruchomych aplikacjach
- Wysoka jakość wykonania – trwałość oraz długoletnia bezawaryjna praca
Wtyczka M12 męska, prosta, 4-polowa V2A to sprawdzone i uniwersalne rozwiązanie wszędzie tam, gdzie niezbędne są wytrzymałe, niezawodne i szczelne połączenia elektryczne w systemach automatyki przemysłowej.
