Koszyk
Dostępny
PROFINET
Męski 90°
RJ45, 4-piny
Samozłączne
Stopień ochrony IP20
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
4x AWG24 / AWG22
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 100 MBit/s |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 2 |
Dane mechaniczne | Dane montażowe
| Wysokość | 16,2 mm |
| Szerokość | 40,5 mm |
| Głębokość | 43,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

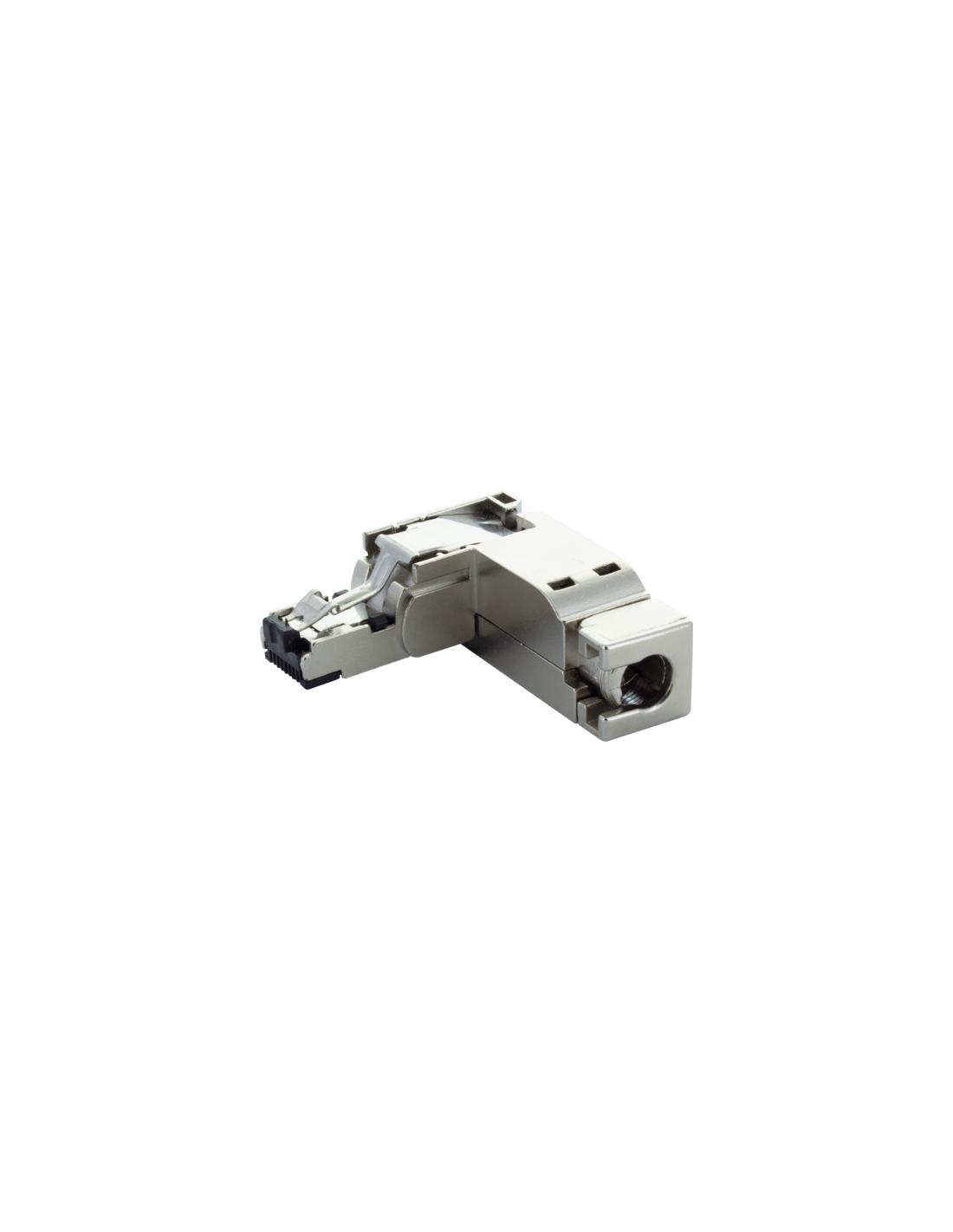

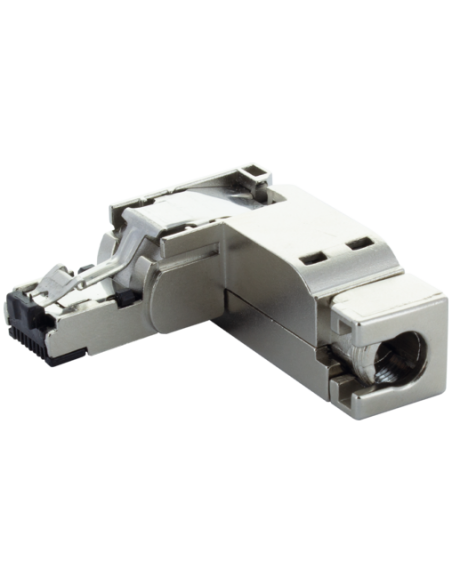

Wtyczka RJ45 Heavy Duty męska 90° 4-polowa Profinet – wytrzymała wtyczka przemysłowa do zastosowań sieciowych
Wtyczka RJ45 Heavy Duty męska 90° 4-polowa Profinet o kodzie 7000-74025-0000000 stanowi wysokiej jakości rozwiązanie do przemysłowych aplikacji komunikacyjnych. Wykonana w technologii samozłączeniowej i wyposażona w zawiasowane złącze kątowe 90°, sprawdza się szczególnie tam, gdzie miejsce montażu jest ograniczone, a niezawodność transmisji danych odgrywa kluczową rolę.
Najważniejsze cechy i zalety wtyczki RJ45 4-polowej 90°
- Kompaktowa konstrukcja 90° ułatwiająca montaż w miejscach o ograniczonej przestrzeni
- Solidna obudowa Heavy Duty zapewniająca trwałość oraz odporność na uszkodzenia mechaniczne
- 4-pinowe złącze RJ45 przeznaczone do przemysłowych sieci Profinet oraz aplikacji Ethernet
- Stopień ochrony IP20 – zapewnia podstawową ochronę przed pyłem oraz dostępem ciał stałych
- Szybkość transmisji do 100 Mbit/s, co pozwala na szybką i stabilną komunikację pomiędzy urządzeniami
- Prosty i szybki montaż samozłączeniowy bez konieczności używania dodatkowych narzędzi
- Zgodność z przewodami 4x AWG24 / AWG22
Zastosowanie przemysłowe oraz możliwości wykorzystania wtyczki RJ45 Heavy Duty Profinet
Wtyczka RJ45 Heavy Duty męska 90° jest przeznaczona do profesjonalnych zastosowań w automatyce przemysłowej, systemach sterowania, instalacjach maszyn i urządzeń, a także wszędzie tam, gdzie liczy się niezawodność połączenia oraz trwałość komponentów sieciowych.
- Sterowanie procesami przemysłowymi – skuteczna integracja z systemami Profinet
- Automatyka budynkowa – realizacja połączeń w ramach rozwiązań Smart Factory
- Instalacje na liniach produkcyjnych – montaż w szafach sterowniczych oraz rozdzielniach
- Infrastruktura sieciowa Ethernet w przemyśle
Wytrzymałość na warunki eksploatacji – wtyczka RJ45 do trudnych zastosowań
Solidna konstrukcja Heavy Duty oraz odporność materiałowa zapewniają sprawność w miejscach narażonych na mechaniczne obciążenia. Wtyczka pracuje niezawodnie w zróżnicowanych warunkach środowiskowych, w zakresie temperatur od -30°C do +70°C. Dodatkowo, niewielkie wymiary (wysokość: 16,2 mm, szerokość: 40,5 mm, głębokość: 43,5 mm) ułatwiają instalację nawet w trudnodostępnych lokalizacjach.
Instrukcje montażu i eksploatacji wtyczki RJ45 Heavy Duty Profinet
Warto pamiętać o właściwym zabezpieczeniu przewodów przed obciążeniami mechanicznymi — zaleca się stosowanie opasek kablowych w celu ochrony przed zrywaniem. Konieczne jest także przestrzeganie dopuszczalnego promienia gięcia przewodów, ponieważ jego przekroczenie może wpłynąć na stopień ochrony IP oraz niezawodność połączenia.
