Dostępny

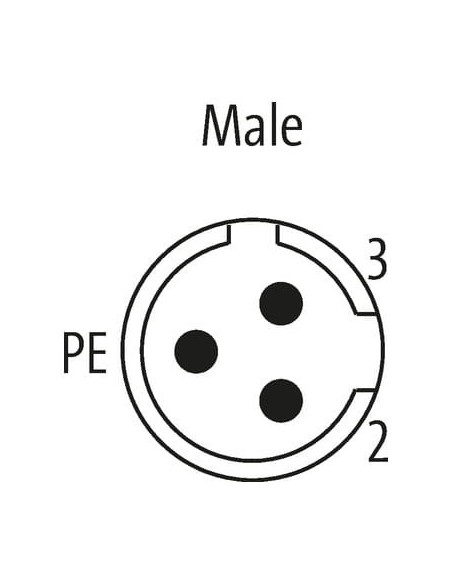

Męski prosty

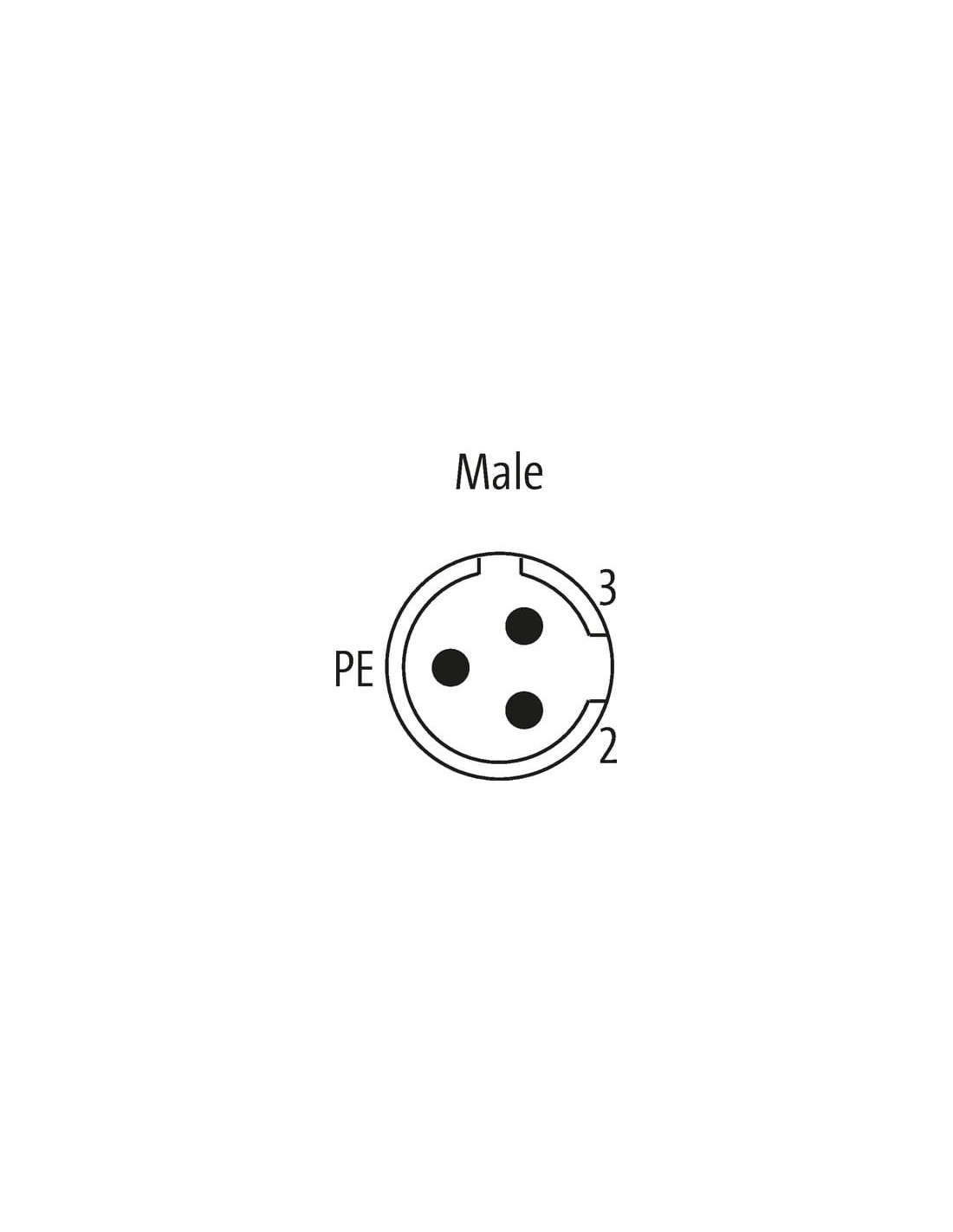

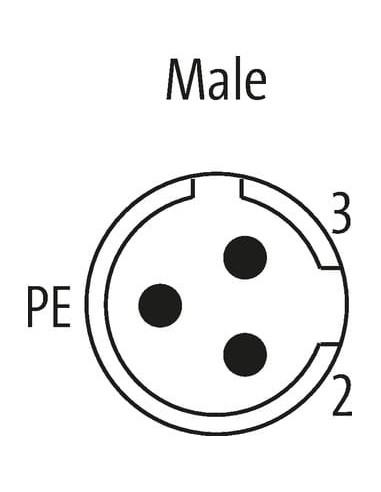

M12, 3-piny
Zakres mocowania (Ø kabla): 4...6 mm
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | C |
| Materiał | PA |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |

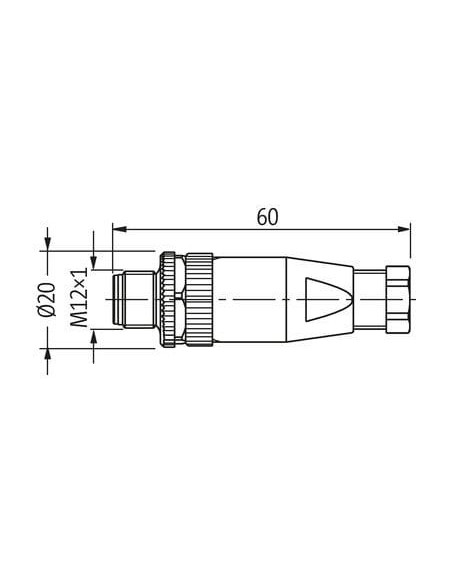

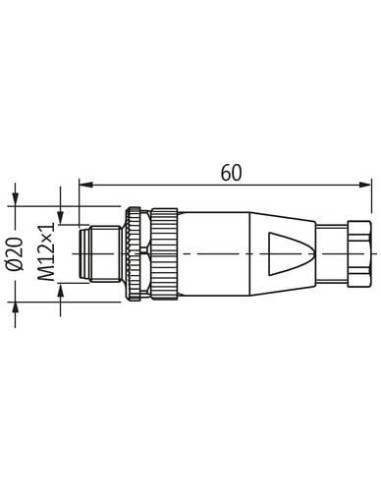

| Wysokość | 62 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

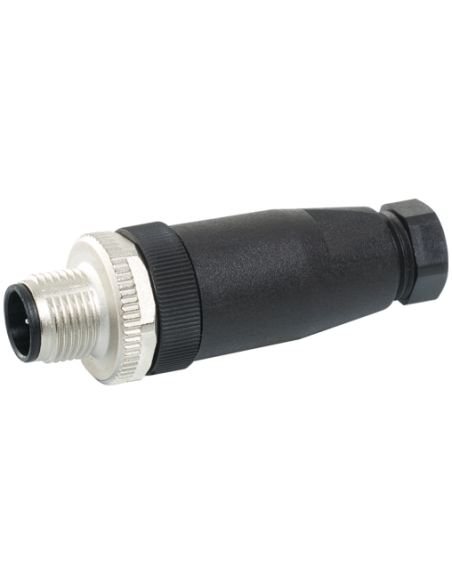

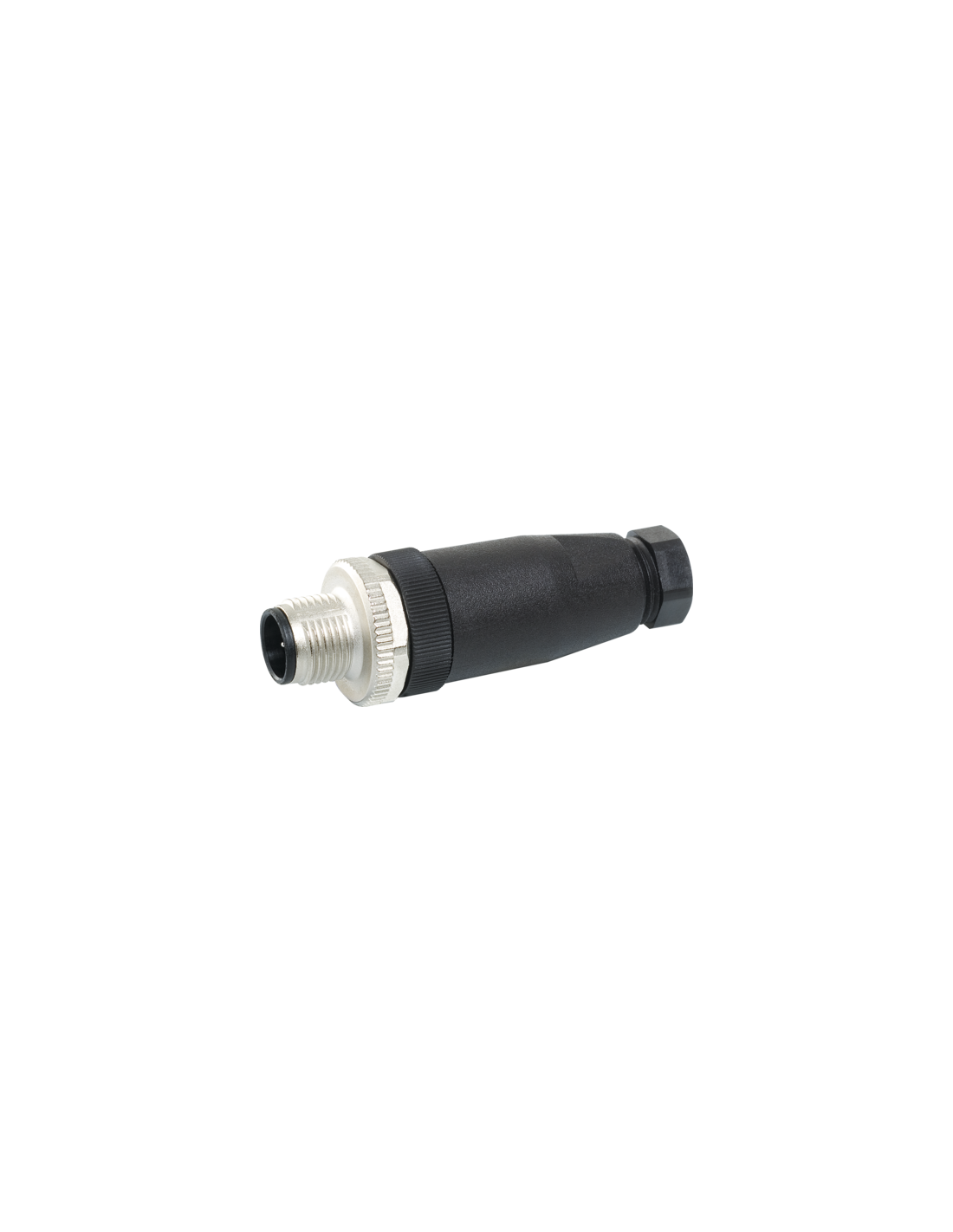

Złącze internetowe M12 0° do montażu w terenie – wysokiej klasy złącze 3-pinowe, kod C
Złącze M12 0° do montażu w terenie to uniwersalny element łączący, wykorzystywany w szerokim zakresie aplikacji przemysłowych i automatyki. Produkt wyróżnia się wysokim stopniem ochrony IP67, co gwarantuje niezawodność nawet w wymagających warunkach środowiskowych oraz odporność na kurz i wilgoć. Dzięki prostej konstrukcji oraz zastosowaniu zacisków śrubowych, zapewnia łatwy i szybki montaż bez potrzeby lutowania.
Zastosowanie złączy M12 w automatyce i przemyśle
Złącze M12 kod C jest powszechnie stosowane do przesyłu sygnałów oraz zasilania urządzeń w systemach sterowania, instalacjach maszynowych, liniach produkcyjnych, a także w branży robotycznej i pojazdach specjalnych. Produkt gwarantuje stabilne połączenie sygnałów oraz zasilania, spełniając rygorystyczne normy bezpieczeństwa (IEC 60529).
- Kabel o średnicy 4–6 mm – możliwość adaptacji do różnych instalacji

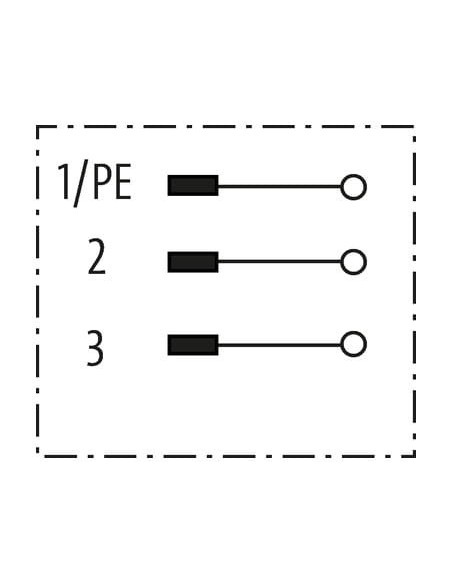

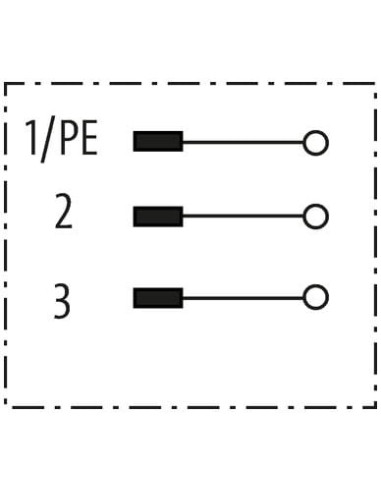

- Trzy piny – uniwersalne zastosowanie do sygnałów i zasilania
- Odporność na chemikalia i oleje – możliwość pracy w trudnych warunkach przemysłowych
- Materiał obudowy: PA – wytrzymałość mechaniczna i chemiczna
Wytrzymałość i bezpieczeństwo – złącze przemysłowe 3-pinowe M12
Obudowa wykonana z tworzywa sztucznego (PA) zapewnia dobrą odporność na agresywne środki chemiczne i oleje. Złącze przeznaczone jest do pracy w temperaturach od -25°C do 85°C, co pozwala na zastosowanie zarówno w hali produkcyjnej, jak i na zewnątrz. Zaciski śrubowe umożliwiają pewne i trwałe połączenie przewodów do 0,75 mm².
Certyfikowany poziom ochrony IP67 oznacza bezpieczeństwo użytkowania nawet w warunkach dużej wilgotności lub zapylenia. Złącze posiada dodatkowe zabezpieczenia – połączenie powinno być złożone i przykręcone, co pozwala uniknąć przypadkowego rozłączenia oraz utraty szczelności.
Kluczowe korzyści i typowe zastosowania złączy M12 do samodzielnego montażu
Złącze M12 0° do montażu w terenie umożliwia łatwe wykonywanie połączeń podczas modernizacji, napraw lub instalacji nowych linii technologicznych. Sprawdza się w systemach automatyki, robotyki, przemyśle spożywczym, maszynowym oraz logistyce, wszędzie tam, gdzie wymagana jest niezawodność i szybkość montażu.
- Łatwy montaż dzięki zaciskowi śrubowemu
- Uniwersalność – kompatybilność z większością standardowych gniazd M12
- Wytrzymałość na wibracje i zmienne warunki środowiskowe
- Bezpieczne połączenie i ochrona przed przeciążeniem elektrycznym
Dzięki zaawansowanym właściwościom technicznym i niezawodności, złącza internetowe M12 kod C są niezastąpione w każdej instalacji przemysłowej, gdzie liczy się bezpieczeństwo, trwałość i łatwość serwisowania.
