Dostępny
AIDA conform
Żeński proste
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | FKM |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

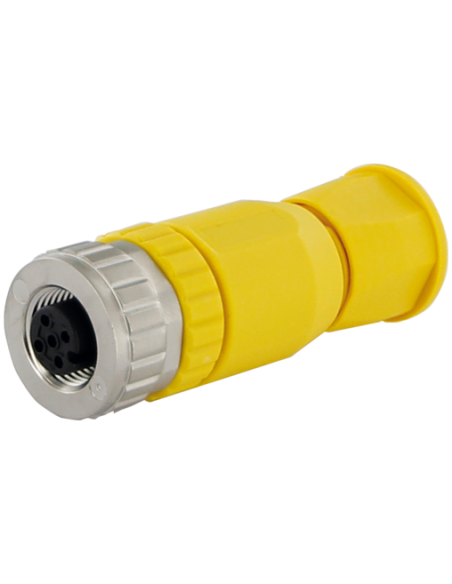

Wtyczka M12 żeńska 0° 5-polowa – niezawodne połączenie przemysłowe
Wtyczka M12 żeńska 0° 5-polowa o kodzie produktu 7030-12931-0000000 to komponent wysokiej jakości, zaprojektowany do profesjonalnych zastosowań w automatyce przemysłowej, instalacjach maszyn i systemach sterowania. Produkt zapewnia szybkie, pewne oraz trwałe połączenia elektryczne w wymagających warunkach środowiskowych.
Najważniejsze cechy i zalety wtyczki M12 5-polowej
- Zgodność ze standardem AIDA – umożliwia bezproblemową integrację z systemami automatyki przemysłowej.
- Precyzyjna konstrukcja 0° (prosta) – idealna do instalacji w trudno dostępnych miejscach.
- Zaciski śrubowe – umożliwiają szybkie oraz trwałe podłączenie przewodów w zakresie od 0,14 do 1,5 mm².
- Zakres mocowania kabla: 4–8 mm – szeroki zakres montażowy zapewnia uniwersalność zastosowania.
- Stopień ochrony IP67 według EN IEC 60529 – pełna odporność na pył oraz krótkotrwałe zanurzenie w wodzie.
- Odporność chemiczna oraz na oleje dzięki obudowie z tworzywa PA oraz uszczelce FKM.
- Solidne zabezpieczenie przeciwwstrząsowe – kluczowa cecha w maszynach pracujących w dynamicznych warunkach.
Zastosowania wtyczki M12 żeńskiej 5-polowej
Wtyczka M12 5-polowa dedykowana jest do zastosowań w:
- Automatyce przemysłowej – sterowniki PLC, czujniki, aparatura pomiarowa.
- Budowie maszyn i linii produkcyjnych – jako niezawodne połączenie sygnałowe oraz zasilające.
- Systemach bezpieczeństwa – zapewnienie ciągłości pracy w trudnych warunkach środowiskowych.
- Robotyce i technologii transportu – łączenie elementów ruchomych wymagających odporności na wstrząsy.
Parametry i materiały użyte w wtyczce M12 5-polowej
Obudowa z tworzywa PA wykazuje podwyższoną odporność na działanie olejów i chemikaliów, co pozwala na zastosowanie również w branżach, gdzie występuje kontakt z agresywnymi mediami.
Odpowiednią szczelność i odporność środowiskową zapewnia uszczelka FKM. Wtyczka przeznaczona jest do pracy w zakresie temperatur od -30°C do +85°C.
Budowa i wymiary wtyczki – ergonomia montażu M12

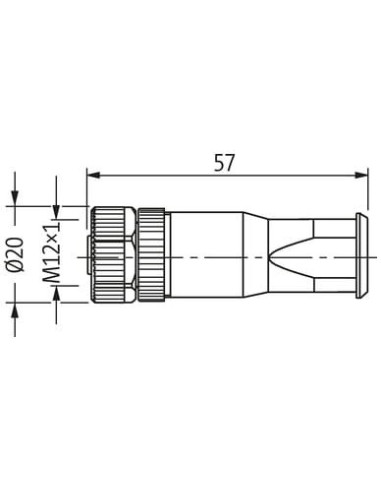

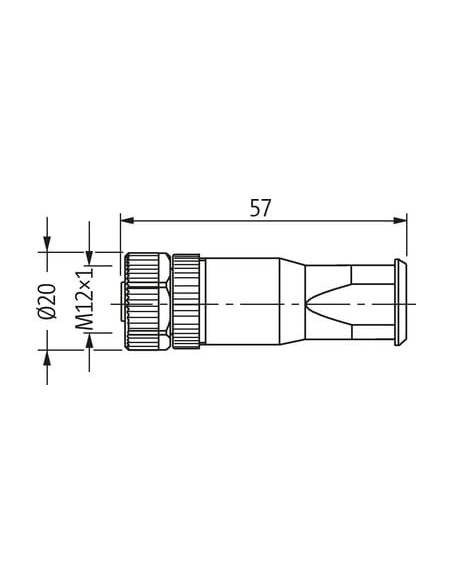

Dzięki kompaktowej konstrukcji (długość 57 mm, średnica 20 mm) oraz intuicyjnemu systemowi oznaczeń pinów, instalacja wtyczki przebiega sprawnie i bezbłędnie. Śrubowe zaciski zapewniają trwałe oraz odporne na drgania połączenie.
Bezpieczeństwo oraz wskazówki instalacyjne
- Moment dokręcania – maksymalnie 0,6 Nm.
- Zalecane zabezpieczenie kabla przed przeciążeniami mechanicznymi (np. stosowanie opasek kablowych).
- Odpowiedni promień gięcia kabla – zbyt ciasne ułożenie może pogorszyć stopień ochrony IP67.
Wtyczka M12 żeńska 0° 5-polowa to idealny wybór dla osób poszukujących niezawodnych i trwałych połączeń w aplikacjach przemysłowych, gdzie liczy się odporność, elastyczność montażu i bezpieczeństwo pracy.
