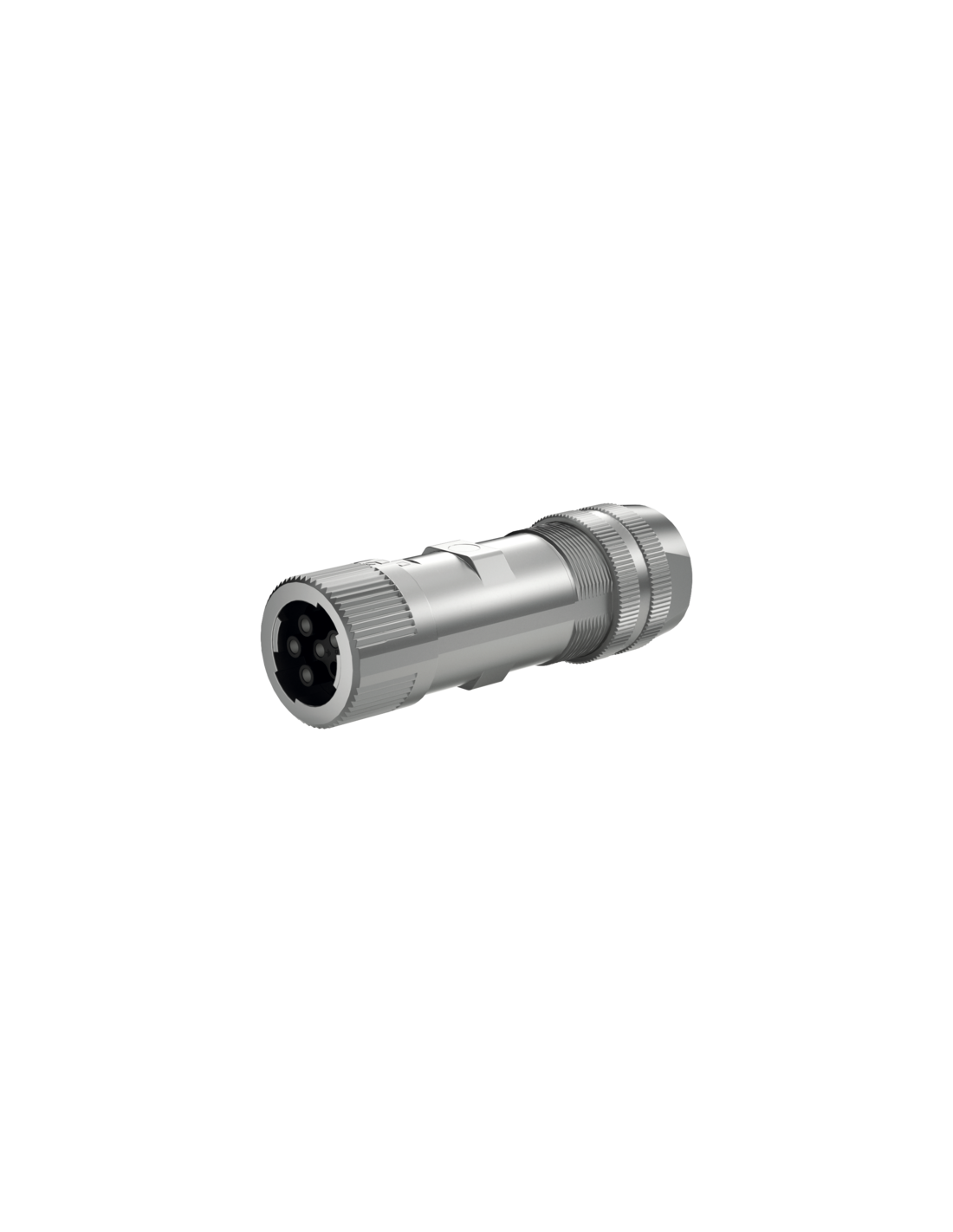

MQ15
Żeński proste
samozłączne
Ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

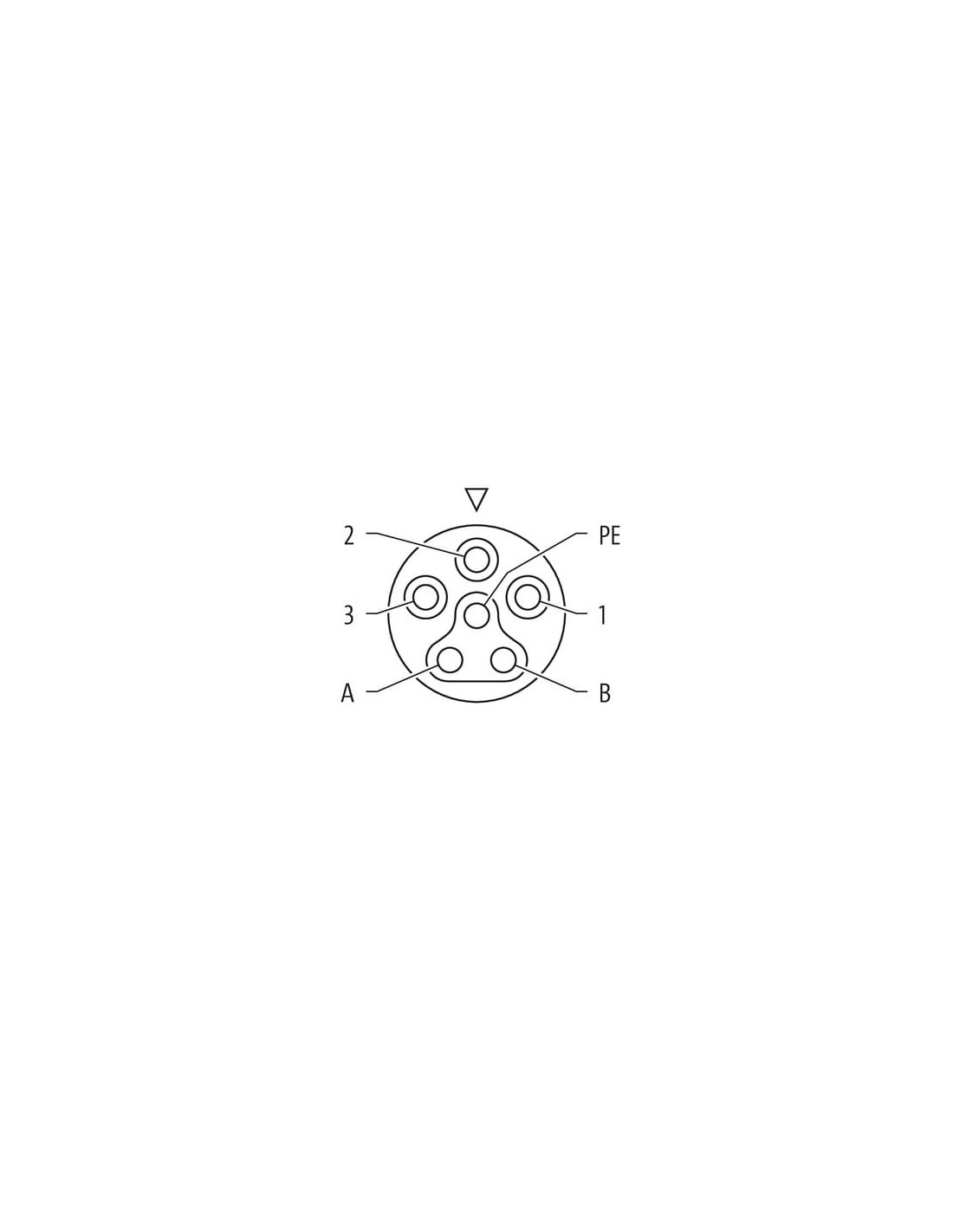

| Moment obrotowy | 0,5 Nm |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Gender | female |
| Kodowanie | Typ 3 |
| Materiał styk | CuZn |
| Liczba biegunów | 6 |
| Typ montażu | samozłączne |
| Norma produktu | IEC 61076-2-116 |

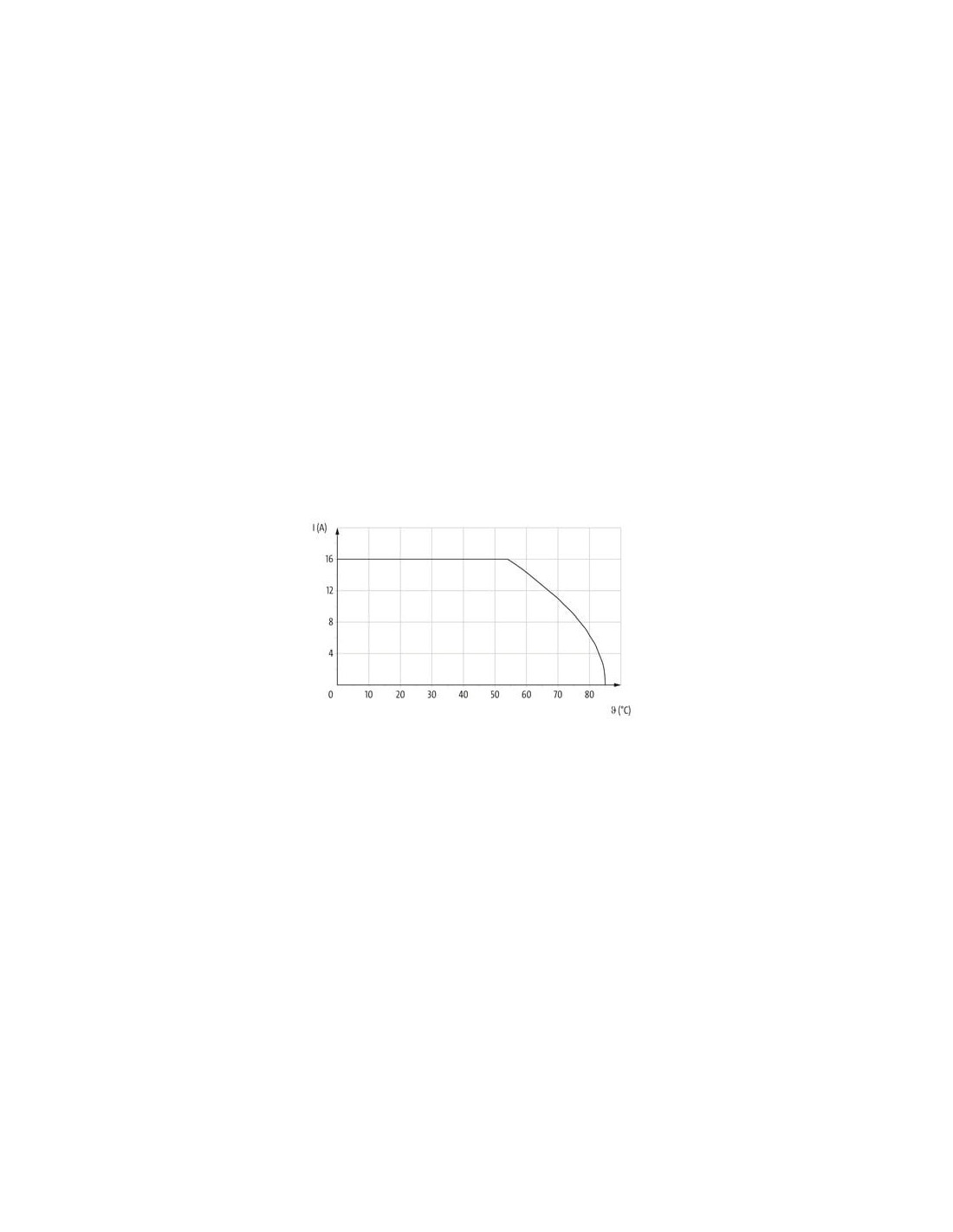

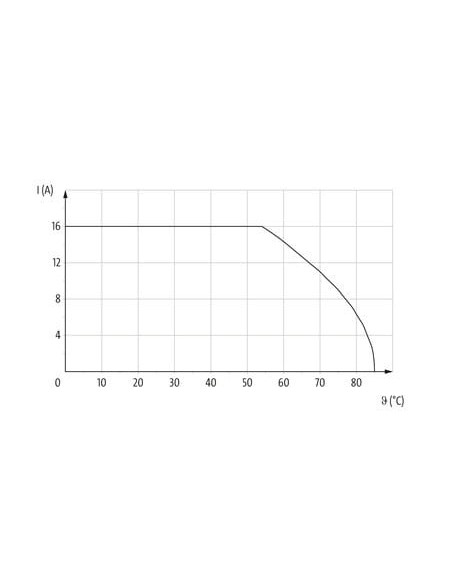

Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zamknięcie bagnetowe |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Powłoka blokady | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Blokada materiału | Cynkowy odlew ciśnieniowy |

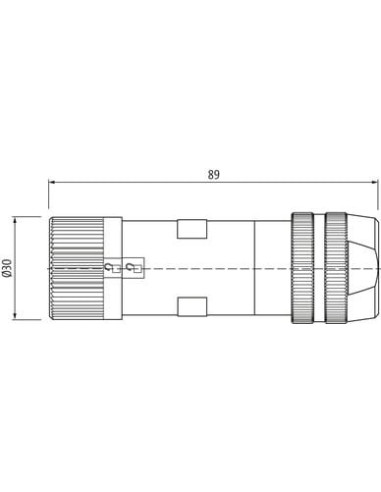

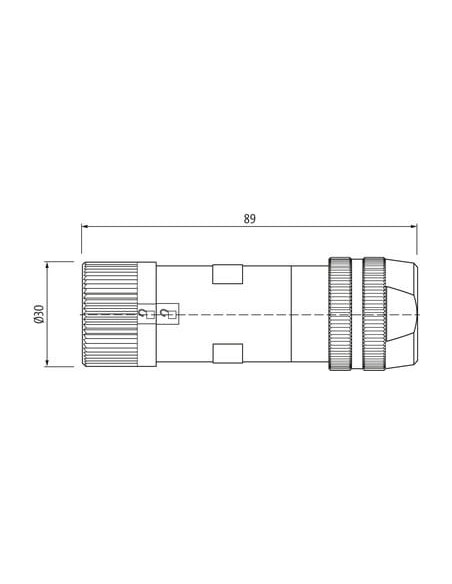

Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 7 mm |
| Obszar zaciskowy maks. | 14 mm |
| Sposób zamykania | Zamknięcie bagnetowe, Zamknięcie śrubowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

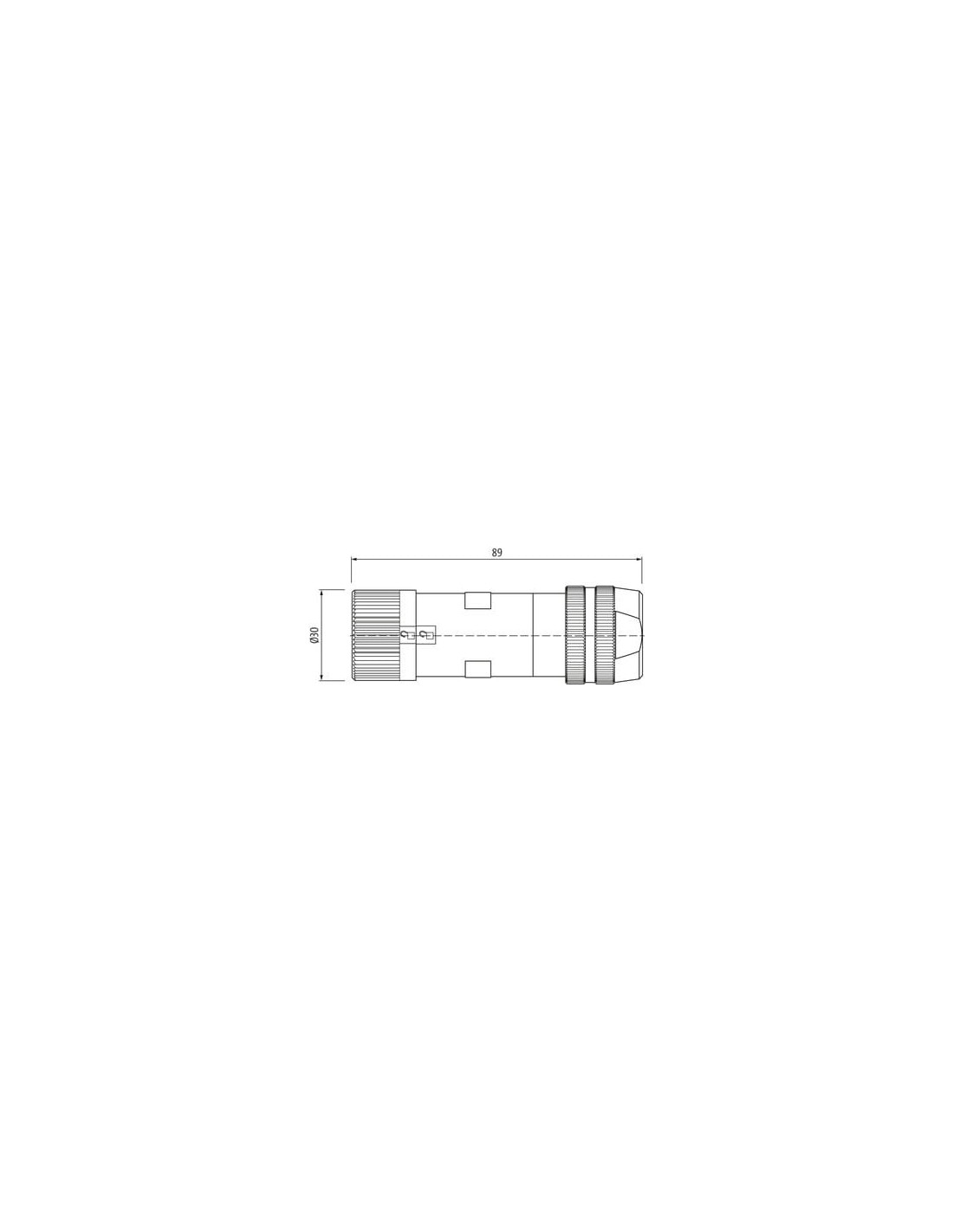

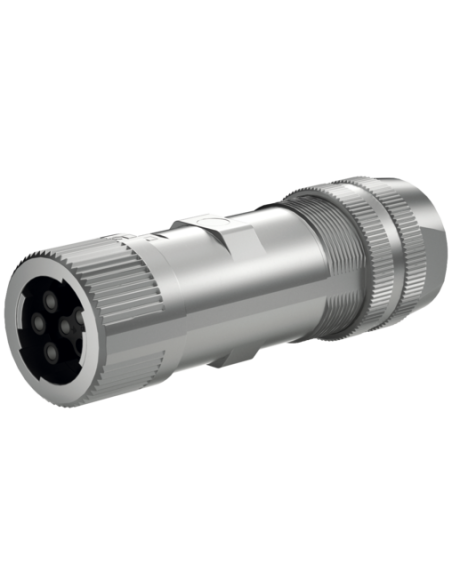

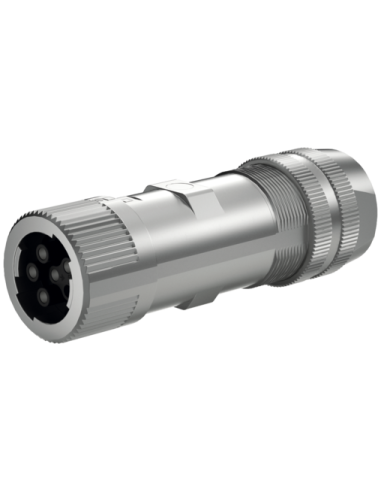

Złącze żeńskie MQ15 ekranowane – wytrzymałe i niezawodne połączenie w każdej aplikacji
Złącze żeńskie MQ15 o kodzie produktu 7000-P8572-0000000 to wysokiej jakości komponent dedykowany do wymagających zastosowań przemysłowych oraz instalacji, w których kluczowe znaczenie mają niezawodność, odporność mechaniczna oraz bezpieczeństwo elektryczne. Przeznaczone do montażu w terenie, zapewnia szybki i pewny sposób instalacji w różnych warunkach eksploatacyjnych.
Kluczowe cechy złącza MQ15 ekranowanego
- Wytrzymała konstrukcja o stopniu ochrony IP67 – odporność na pył i wodę po pełnym zablokowaniu.
- Ekranowana obudowa – skuteczne zabezpieczenie przed zakłóceniami elektromagnetycznymi, idealne do miejsc o wysokim poziomie zakłóceń.
- Bezpieczne połączenie dzięki zamknięciu bagnetowemu oraz śrubowemu, gwarantujące stabilność i trwałość montażu.
- Obsługa napięcia roboczego do 600 V AC i prądu do 16 A, umożliwiająca zastosowanie w systemach zasilania oraz transmisji sygnałów.
- Zgodność z normą IEC 61076-2-116 – pewność stosowania w aplikacjach przemysłowych.
- Sześciopolowa konstrukcja – umożliwia elastyczne wykorzystanie zarówno do połączeń zasilających, jak i sygnałowych.
- Szeroki zakres temperatury pracy od -40°C do +85°C – idealne do zastosowań w trudnych warunkach środowiskowych.
Typowe zastosowania i możliwości wykorzystania złącza MQ15
Złącze MQ15 ekranowane doskonale sprawdza się w instalacjach automatyki przemysłowej, systemach sterowania maszyn, zasilaniu silników, rozdzielniach mocy oraz wszędzie tam, gdzie wymagane jest solidne i trwałe połączenie elektryczne o wysokiej odporności na wstrząsy i drgania. Dzięki odporności na oleje oraz agresywne media (po wcześniejszym sprawdzeniu kompatybilności materiałów), złącze może być wykorzystywane w przemyśle spożywczym, chemicznym, a także w aplikacjach zewnętrznych.
Trwałość i bezpieczeństwo połączeń elektrycznych – parametry wykonania
Korpus oraz elementy blokujące wykonane są z cynkowego odlewu ciśnieniowego z dodatkowymi powłokami niklowanymi i srebrzonymi stykami, co zapewnia długotrwałą odporność na korozję i zużycie. Maksymalny przekrój przewodu 2,5 mm² pozwala na elastyczną konfigurację przewodów, a ergonomiczna budowa gwarantuje wygodę podczas montażu i demontażu w terenie.
- Łatwy montaż – szybkie podłączanie dzięki samozłączeniu, włożeniu i zablokowaniu.

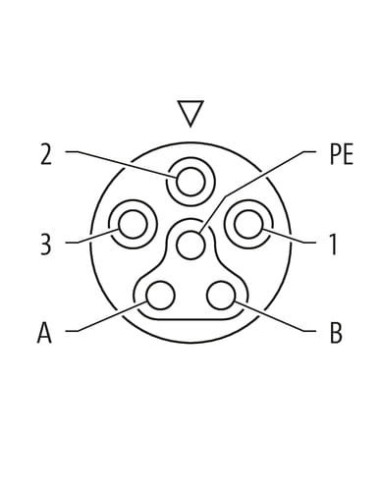

- Wyraźne oznaczenie pinów – przejrzysty schemat ułatwia poprawne okablowanie.
- Wysoki stopień ochrony przed przepięciami – aż do 6 kV (styki zasilania).
Dlaczego warto wybrać złącze MQ15 do instalacji w terenie?
Złącze to umożliwia szybką naprawę i wymianę komponentów w rozproszonej infrastrukturze, bez konieczności stosowania narzędzi specjalistycznych. Solidna konstrukcja i wysoka klasa szczelności sprawiają, że MQ15 jest niezawodnym rozwiązaniem zarówno w przemyśle, jak i automatyce budynkowej, oraz w instalacjach zewnętrznych – wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne złącze o wysokiej żywotności.
