Żeński proste
M12, 4-piny
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. (40 °C) | 7,5 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 57 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

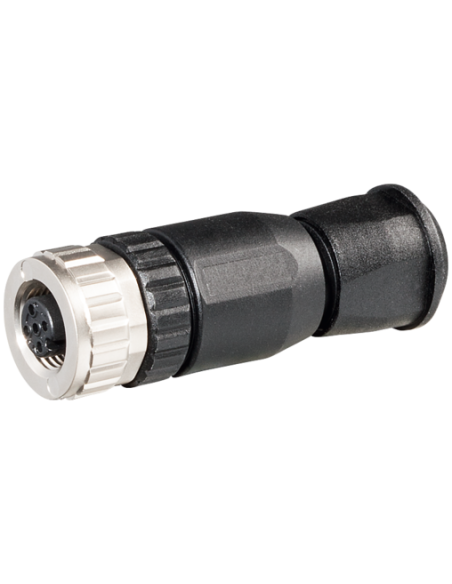

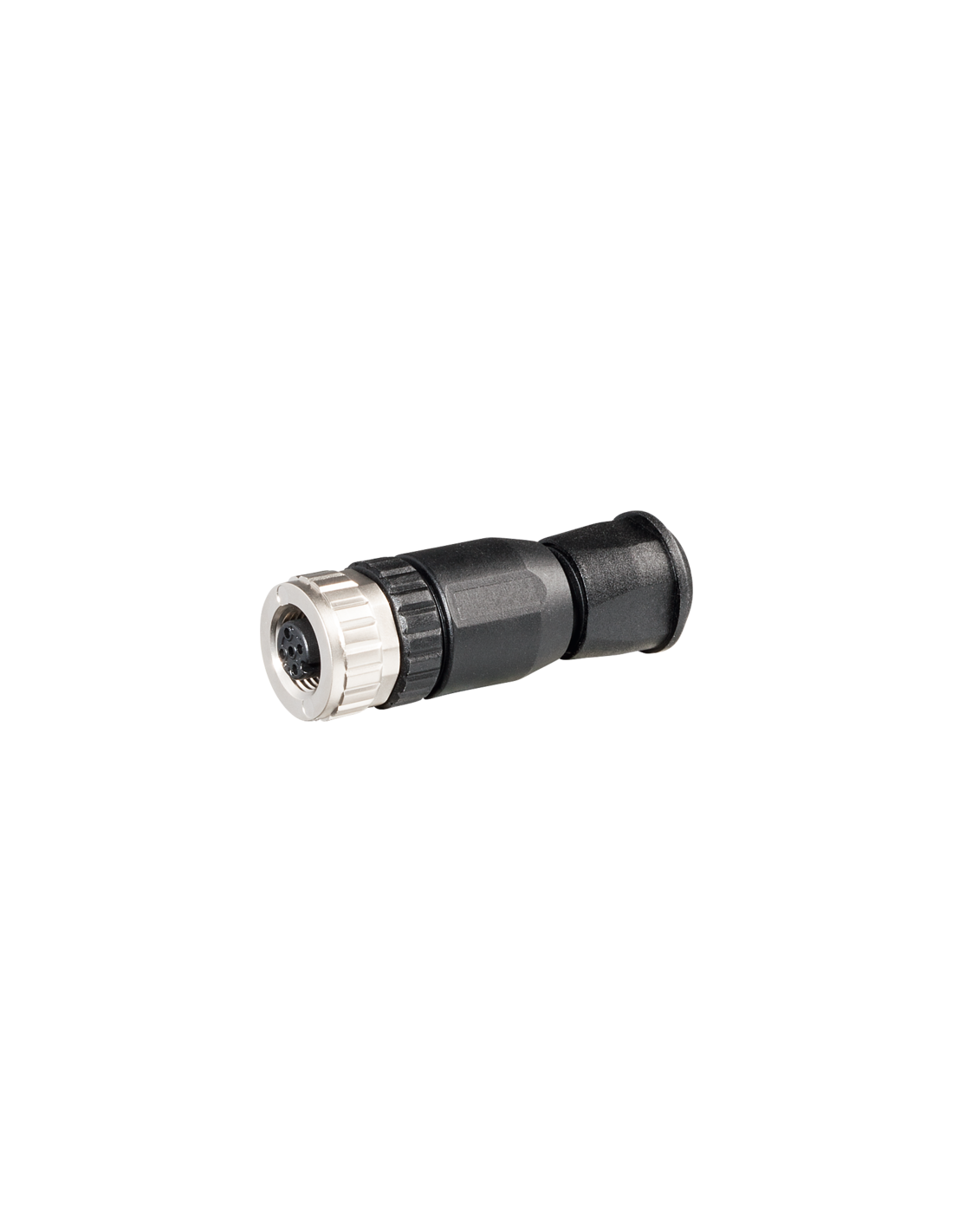

Wtyczka M12 żeńska 4-polowa 0° z zaciskami śrubowymi – 7000-12934-0000000
Wtyczka M12 żeńska 0° 4-polowa z zaciskami śrubowymi to wysokiej jakości złącze przeznaczone do szerokiego zakresu aplikacji przemysłowych. Solidna i niezawodna konstrukcja zapewnia bezpieczeństwo oraz stabilność połączeń elektrycznych nawet w wymagających warunkach pracy.
Zastosowanie złącza M12 w automatyce i przemyśle
Złącza typu M12 żeńska 4-polowa znajdują zastosowanie w:
- automatyce przemysłowej, gdzie wymagane są niezawodne połączenia sygnałowe oraz zasilające;
- maszynach i liniach produkcyjnych, szczególnie w środowiskach narażonych na kontakt z olejami i substancjami chemicznymi;
- systemach czujników i elementów wykonawczych;
- instalacjach przemysłowych wymagających wysokiego stopnia ochrony przed pyłem i wilgocią (IP67).
Najważniejsze cechy wtyczki M12 żeńskiej 0° 4-pin
Wtyczka 4-polowa została wyposażona w wygodne zaciski śrubowe, co umożliwia szybkie i bezpieczne podłączenie przewodów o przekroju od 0,14 do 1,5 mm². Dzięki temu rozwiązaniu złącze jest odpowiednie zarówno do zastosowań stałych, jak i tymczasowych, zapewniając wygodę podczas serwisowania i wymiany komponentów.
- Trwała obudowa z tworzywa sztucznego odpornego na chemikalia i oleje;
- Stopień ochrony IP67 – zabezpieczenie przed pyłem i wodą;
- możliwość pracy w szerokim zakresie temperatur od -30°C do +85°C;
- Wytrzymałość mechaniczna – minimum 100 cykli wtykowych;
- Maksymalne napięcie robocze: 250 V AC/DC;
- Maksymalny prąd na styk: 7,5 A (przy 40°C);
- wysoka odporność izolacji: min. 100 MΩ.
Typowa konstrukcja i wymiary wtyczki M12 4-polowej

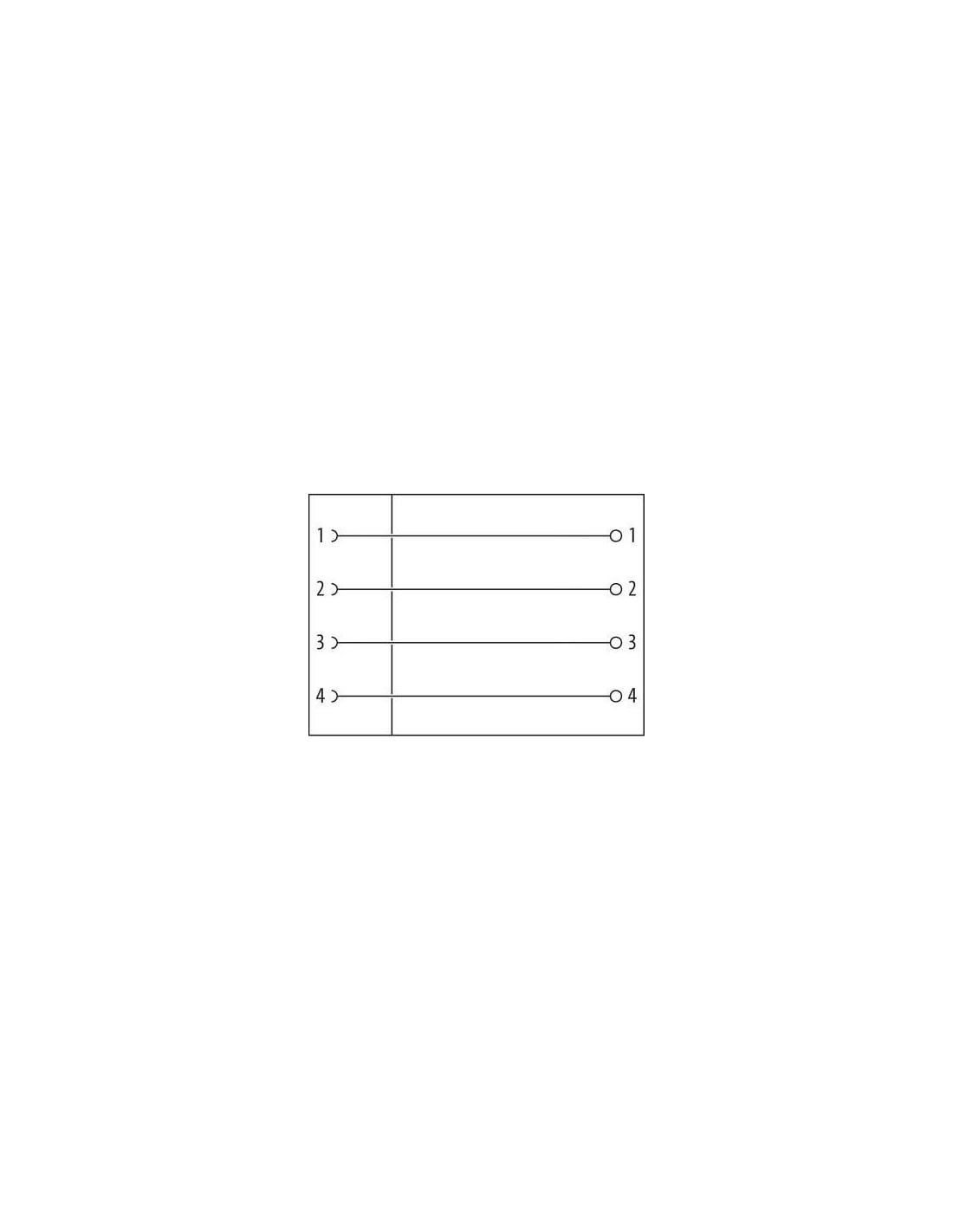

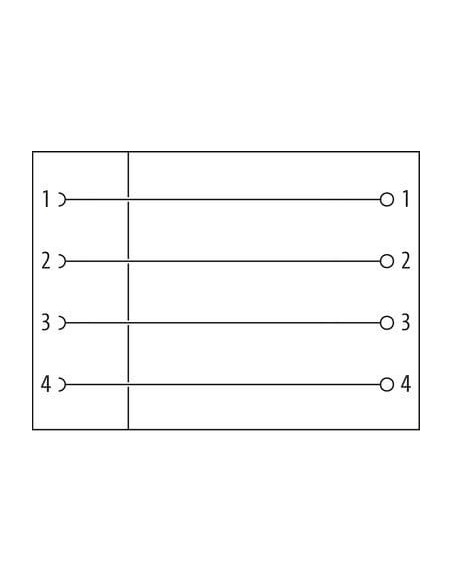

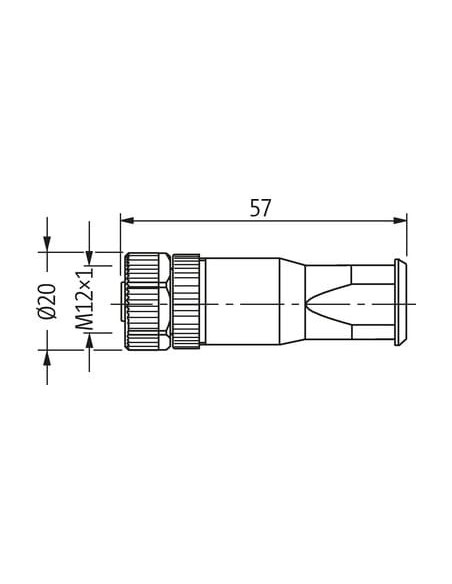

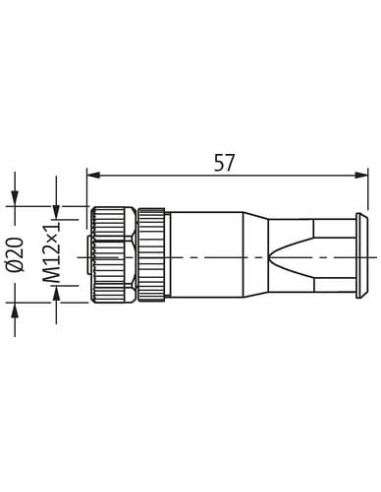

Wtyczka posiada znormalizowany gwint M12x1 oraz kompaktowe wymiary: długość 57 mm, średnica 20 mm. Przemyślana konstrukcja umożliwia montaż w trudno dostępnych miejscach oraz sprawia, że złącze doskonale sprawdza się w aplikacjach, gdzie przestrzeń instalacyjna jest ograniczona.
Bezpieczeństwo i wytrzymałość w trudnych warunkach
Złącze M12 4-polowe spełnia wymagania środowisk przemysłowych o wysokim stopniu zanieczyszczenia (3/2) oraz zapewnia optymalną ochronę przez zastosowanie dodatkowych zabezpieczeń, takich jak odpowiedni moment dokręcania (0,6 Nm) czy dopuszczalne obciążenia mechaniczne. Dzięki odporności na działanie czynników zewnętrznych złącze doskonale sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków produkcyjnych.
Podłączenie i instalacja złącza M12 – praktyczne wskazówki
Zaleca się ochronę przewodów przy pomocy właściwych środków zabezpieczających, takich jak opaski zaciskowe. Należy zwrócić szczególną uwagę na promień gięcia przewodów, gdyż nadmierne siły mogą wpłynąć na trwałość i stopień ochrony urządzenia.
Wtyczka M12 żeńska 0° 4-polowa to uniwersalne rozwiązanie dla automatyki, systemów sterowania, przetwórstwa oraz instalacji wymagających solidnych połączeń elektrycznych.
