Customized printing and packaging
Żeński proste
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

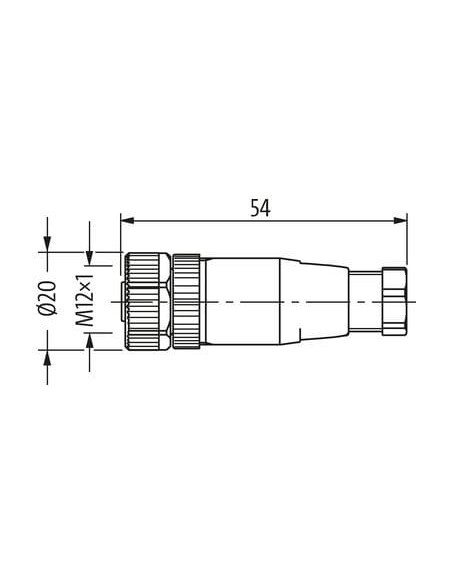

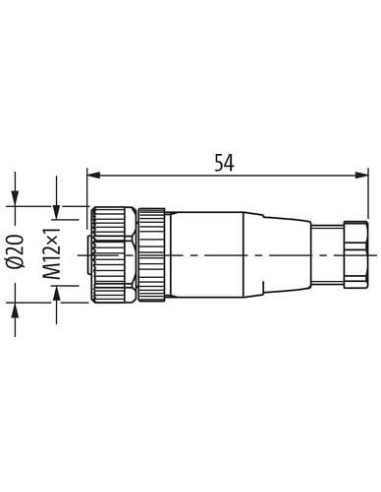

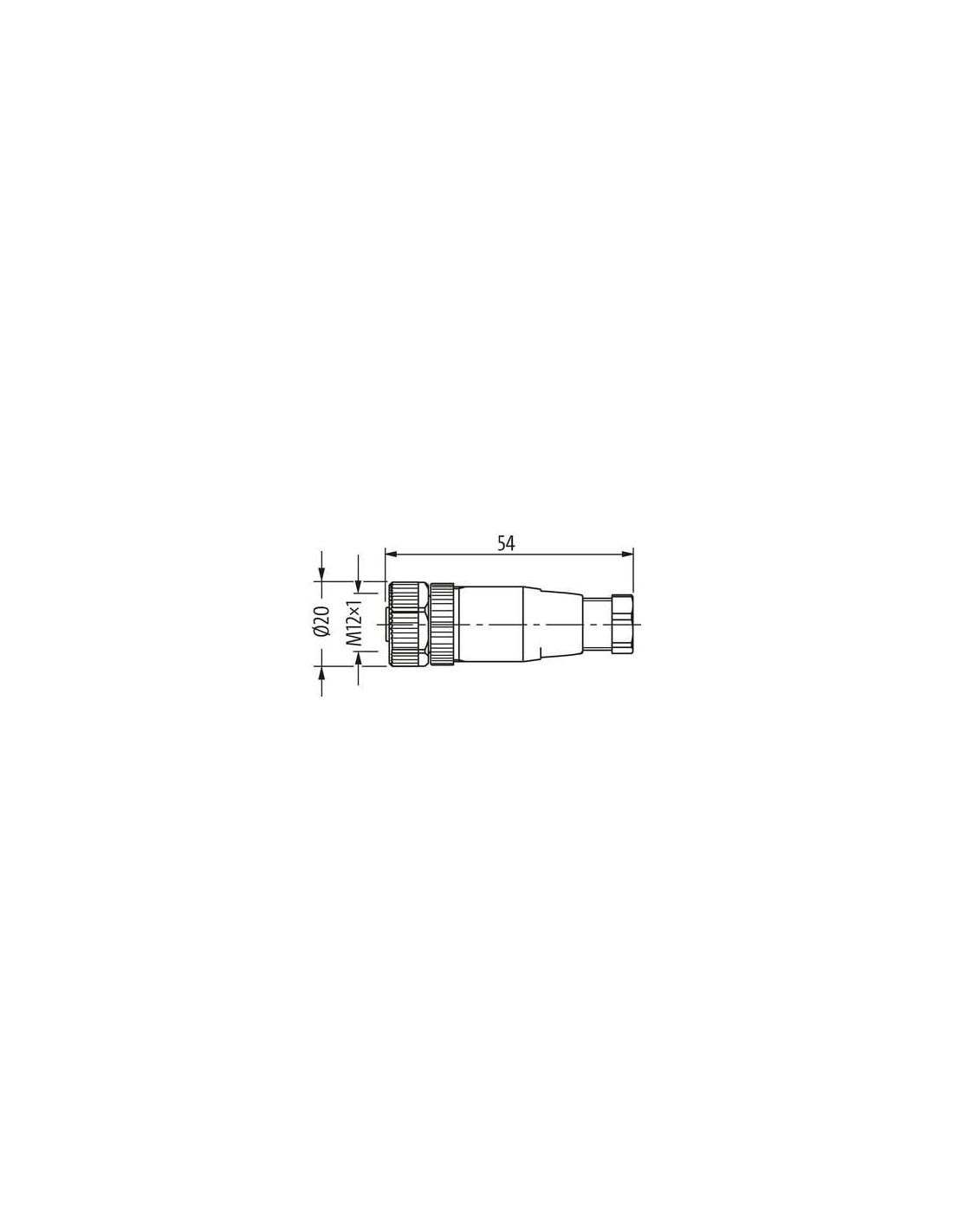

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | Stop miedzi |
| Powłoka złącza śrubowego | nickel plated |
| Materiał obudowa | PA |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

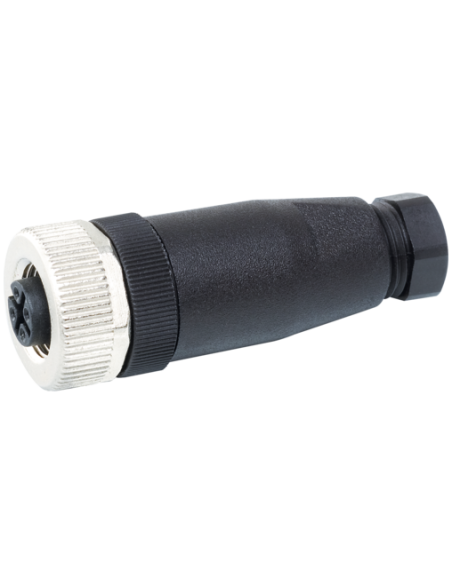

Wtyczka M12 żeńska prosta 4-polowa – solidne połączenie dla przemysłu i automatyki
Wtyczka M12 żeńska prosta, 4-polowa o kodzie produktu 7356-12901-0000000 to niezawodne rozwiązanie stosowane w nowoczesnych instalacjach przemysłowych, automatyce, maszynach oraz systemach sterowania. Jej odporna konstrukcja oraz uniwersalność sprawiają, że znajduje szerokie zastosowanie w wielu gałęziach przemysłu.
M12 4-polowa – uniwersalne zastosowanie w automatyce przemysłowej
Złącze M12 jest powszechnie wykorzystywane do łączenia czujników, siłowników, modułów IO oraz innych urządzeń automatyki. Ze względu na swój standard, kompatybilność ze złączami systemowymi oraz cztery piny, wtyczka umożliwia przesył zarówno sygnałów, jak i niskonapięciowego zasilania. Śrubowe zaciski zapewniają szybki, pewny i trwały montaż przewodu o średnicy od 4 do 6 mm.
Wytrzymałość mechaniczna i odporność na warunki środowiskowe
Obudowa wykonana z tworzywa PA charakteryzuje się wysoką odpornością chemiczną i na oleje, co pozwala na bezpieczne użytkowanie w trudnych warunkach przemysłowych. Stopień ochrony IP67 gwarantuje szczelność, odporność na kurz oraz krótkotrwałe zanurzenie w wodzie, a zakres temperatury pracy od -40°C do +85°C umożliwia stosowanie złącza zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
- Standard gwintu M12 x 1 – zapewnia łatwą kompatybilność z instalacjami.
- Łatwa instalacja – śrubowe zaciski nie wymagają specjalnych narzędzi.

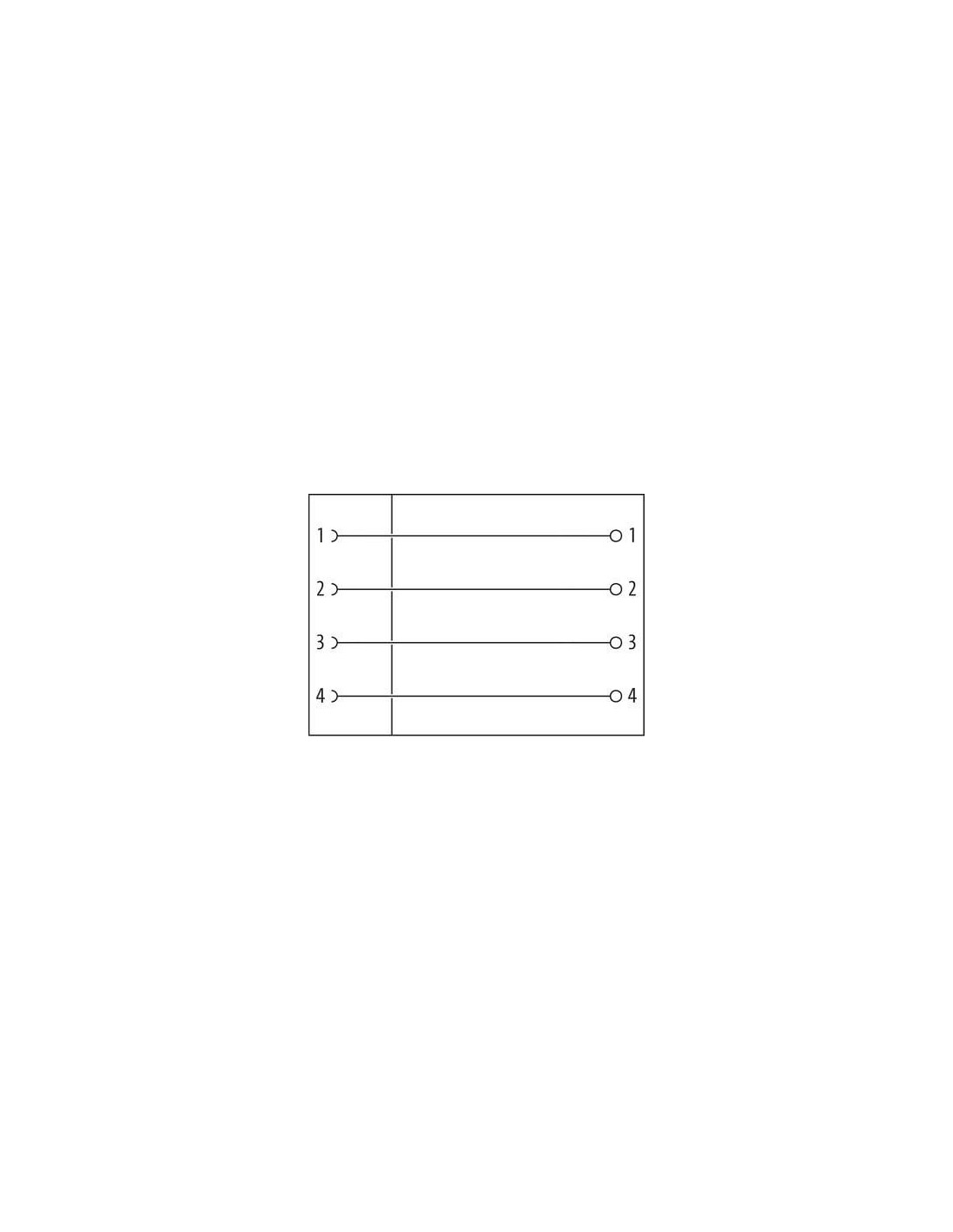

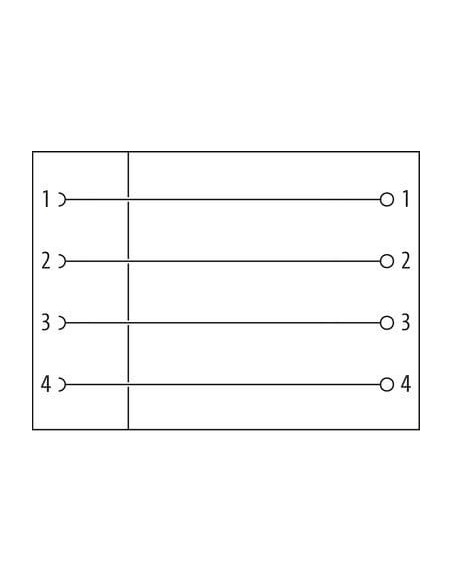

- Oznaczenie styków – czytelny system oznaczeń i schemat montażu.
- Bezpieczne połączenie – ochrona przeciw wstrząsowa oraz solidny zacisk przewodów.
- Maksymalna wytrzymałość prądowa na styk do 4 A i napięciowa do 250 V.
Typowe zastosowania złącza M12 4-pinowego
Wtyczka M12 żeńska prosta doskonale sprawdza się w łączeniu:
- Czujników i elementów wykonawczych w automatyce przemysłowej
- Maszyn produkcyjnych i linii montażowych
- Systemów transportowych oraz przenośników
- Modułów sterujących i paneli operatorskich
- Rozwiązaniach automotive i robotyce
- Instalacjach zewnętrznych, gdzie wymagana jest wysoka szczelność
Zalety złącza M12 z zaciskami śrubowymi
Wtyczka posiada śrubowe złącza przyłączeniowe, które ułatwiają instalację oraz umożliwiają szybkie serwisowanie lub wymianę przewodów w warunkach serwisowych. Montaż nie wymaga specjalistycznych narzędzi i pozwala na indywidualne dopasowanie wiązki przewodów.
Bezpieczeństwo i normy potwierdzone certyfikatami
Produkt spełnia normy DIN EN 61076-2-101 (M12) oraz posiada wysoki stopień ochrony elektrycznej. Wtyczka dedykowana jest do środowisk o podwyższonym stopniu zanieczyszczenia, wyposażona w trwałe materiały izolacyjne (grupa materiałowa III wg IEC 60664-1) i zapewnia ochronę przewodów nawet w najtrudniejszych warunkach eksploatacyjnych.
Złącze M12 4-polowe stanowi kluczowy komponent dla inżynierów, techników i automatyków poszukujących niezawodnych rozwiązań połączeniowych w systemach automatyki i przemysłu.
