Żeński proste
M8, 3-piny
Zacisk śrubowy
Przekrój portu: 0.14...0.5 mm²
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Materiał styk | Mosiądz |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW12.5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |

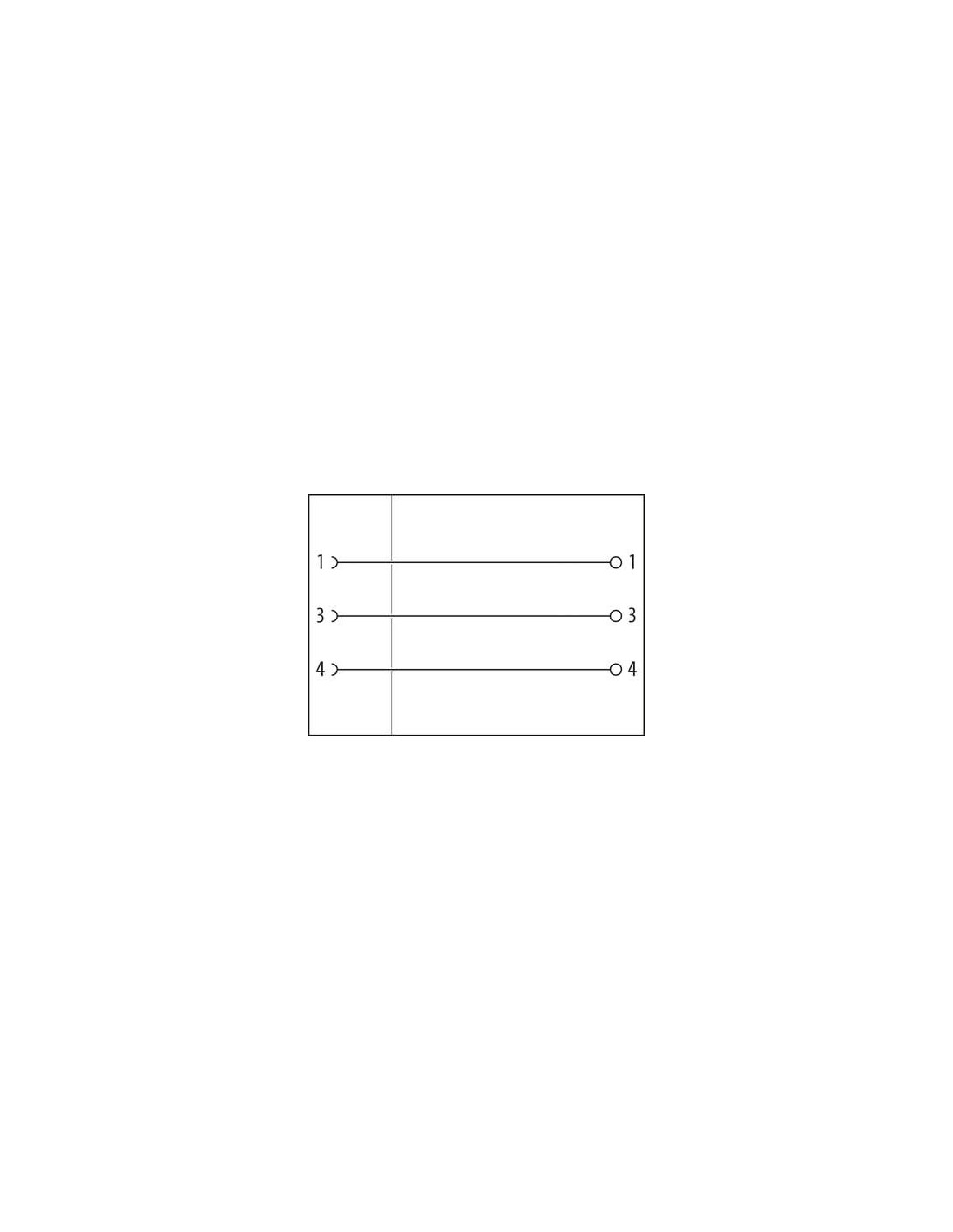

Instalowanie | Układ pinów
| Kodowanie | A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 40 mm |
| Szerokość | 13,5 mm |
| Głębokość | 13,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

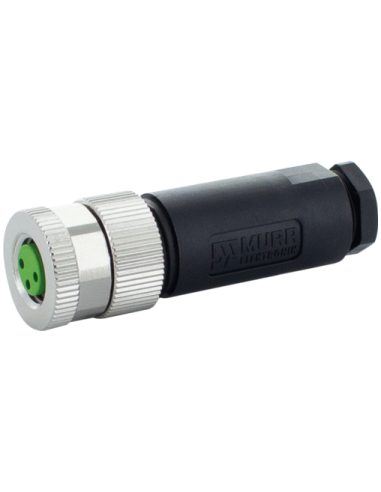

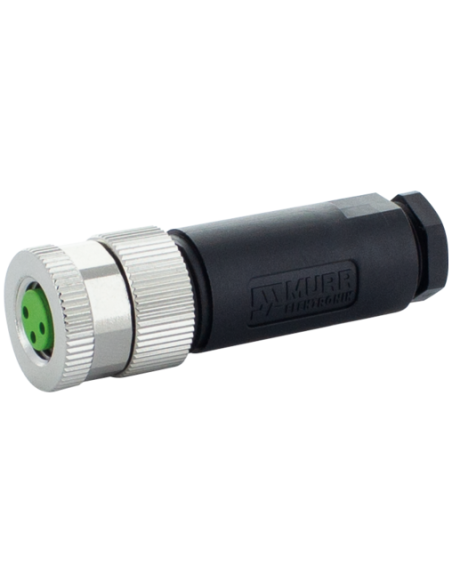

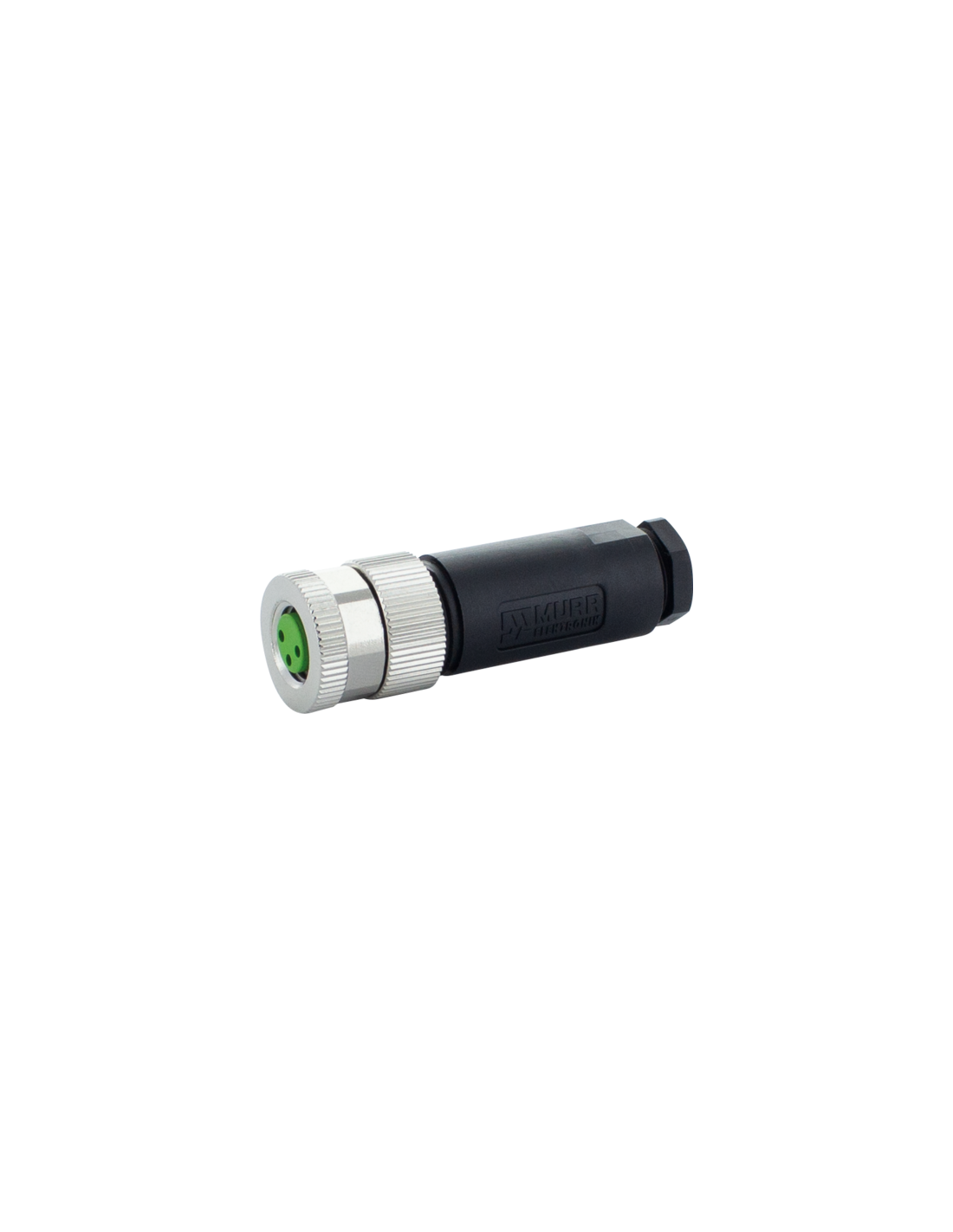

Wtyczka M8 żeńska prosta 3-polowa z zaciskami śrubowymi – 7000-08621-0000000
Wtyczka M8 żeńska, prosta, 3-polowa o kodzie produktu 7000-08621-0000000 to niezawodny element łączący dedykowany do zastosowań w przemyśle i automatyce. Dzięki trwałej konstrukcji i solidnemu wykonaniu doskonale sprawdza się w aplikacjach wymagających pewnych i bezpiecznych połączeń elektrycznych.
Najważniejsze cechy i zalety – Wtyczka M8 żeńska 3-pinowa
- Trzy pozłacane styki zapewniające pewny kontakt, odporność na korozję oraz długotrwałe użytkowanie nawet w trudnych warunkach środowiskowych.
- Uniwersalność zastosowania – złącze idealne do podłączania czujników, siłowników czy urządzeń wykonawczych w instalacjach automatyki, robotyce, maszynach produkcyjnych oraz systemach sterowania.
- Wysoki poziom ochrony IP67 gwarantujący odporność na kurz i wilgoć, co pozwala na stosowanie złącza w wilgotnych oraz zapylonych środowiskach przemysłowych.
- Zaciski śrubowe umożliwiające szybki i wygodny montaż – bez potrzeby używania specjalistycznych narzędzi do zaciskania przewodów.
- Stabilna obudowa z PA (poliamid) zapewniająca wytrzymałość mechaniczną oraz odporność na uszkodzenia i uderzenia.
- Możliwość pracy w szerokim zakresie temperatur od -40°C do +85°C, co umożliwia wykorzystanie w warunkach zarówno wewnętrznych, jak i zewnętrznych.
- Kodowanie typu A, co zapewnia prawidłowe i jednoznaczne połączenie.
- Wysoka rezystancja izolacji (min. 100 MΩ) dla bezpieczeństwa użytkowania.
Zastosowania – Gdzie wykorzystywana jest wtyczka M8 żeńska 3-polowa?
Wtyczka M8 3-polowa znajduje szerokie zastosowanie w branżach takich jak automatyka przemysłowa, przemysł spożywczy, farmaceutyczny, logistyka oraz transport. Stosowana jest wszędzie tam, gdzie niezawodne połączenie elektryczne oraz odporność na czynniki zewnętrzne constitutują kluczowe wymagania instalacji.
- Systemy czujników i urządzenia pomiarowe
- Maszyny produkcyjne i linie montażowe
- Roboty przemysłowe
- Systemy sterowania i automatyzacji budynków
- Urządzenia transportowe i logistyczne
Budowa i instalacja – atuty konstrukcyjne

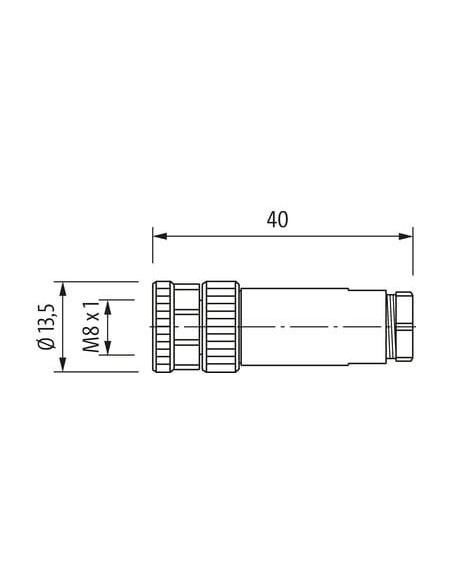

Wtyczka M8 żeńska, prosta, 3-polowa wyposażona została w wygodne i bezpieczne zaciski śrubowe, które umożliwiają szybkie podłączenie przewodów o przekroju od 0,14 do 0,5 mm². Solidna i kompaktowa konstrukcja (długość 40 mm, średnica 13,5 mm) pozwala na montaż nawet w miejscach o ograniczonej przestrzeni. Odpowiedni dobór materiałów gwarantuje wysoką odporność na uszkodzenia mechaniczne i wpływ środowiska.
Wskazówki dotyczące montażu i użytkowania
- Podczas montażu zaleca się stosowanie odpowiednich zabezpieczeń mechanicznych, np. opasek kablowych, w celu ochrony połączenia przed naprężeniami.
- Uwaga na promień gięcia – przekroczenie dopuszczalnego promienia może osłabić stopień ochrony IP67, co wpłynie na szczelność i trwałość złącza.
- Instrukcja podłączenia wtyku zawarta w dokumentacji technicznej pozwala na łatwy i pewny montaż bez pomyłek.
Wtyczka M8 żeńska, prosta, 3-polowa z zaciskami śrubowymi to wybór dla profesjonalistów ceniących bezpieczeństwo, prostotę montażu oraz trwałość w wymagających aplikacjach przemysłowych.
