Dostępny
Ethernet
Męski 90°
90° w górę

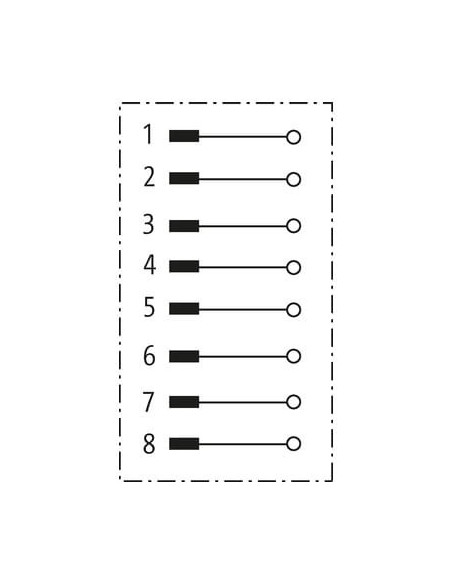

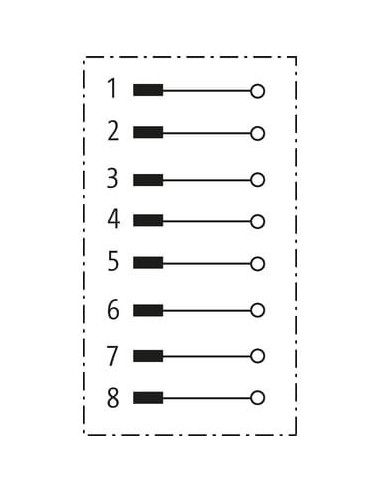

RJ45, 8-piny
Samozłączne
ekranowany
Stopień ochrony IP20
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | RJ45 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e (ANSI/TIA/EIA-568-B.2-2001), CAT5 Class D wg ISO/IEC 11801 |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,25 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
| Cykle wtykowe min. | 750 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Kategoria przepięcia (EN 60950-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

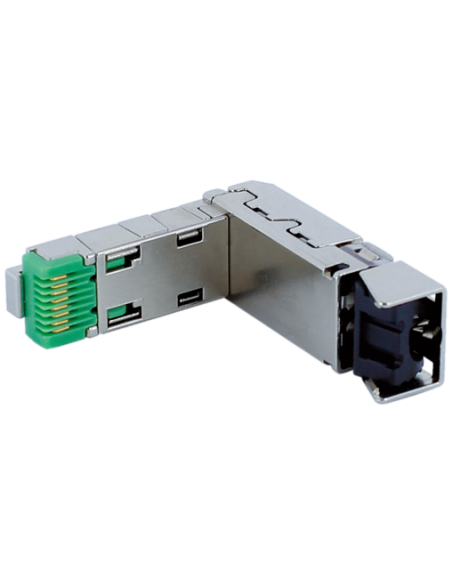

Wtyczka RJ45 Heavy Duty 90° męska 8-polowa Ethernet – profesjonalne połączenia sieciowe
Wtyczka RJ45 Heavy Duty 90° o numerze katalogowym 7000-74085-0000000 to zaawansowany komponent służący do niezawodnego zestawiania połączeń sieciowych w wymagających aplikacjach przemysłowych oraz infrastrukturalnych. Produkt ten oferuje męskie złącze kątowe 90° (wyprowadzenie w górę), które pozwala na efektywne prowadzenie przewodów w miejscach o ograniczonej przestrzeni montażowej. Standardowy interfejs RJ45 z 8 pinami gwarantuje uniwersalność oraz zgodność z najpopularniejszymi systemami Ethernet.
Najważniejsze zalety i cechy wtyczki RJ45 Heavy Duty 90°
- Konstrukcja Heavy Duty — solidny odlew cynkowy obudowy, powłoka niklowana oraz pozłacane styki zapewniają trwałość i wysoką odporność mechaniczną.
- Połączenie kątowe 90° — ułatwia instalację w ciasnych przestrzeniach i rozdzielniach, minimalizując ryzyko uszkodzenia przewodu.
- Samozaciskowe złącza IDC — szybki montaż bez potrzeby lutowania, obsługa przewodów o przekroju od 0,14 do 0,25 mm² (AWG 26–24).
- Zgodność z kategorią CAT5e oraz transmisja do 1000 Mbit/s – idealna do połączeń gigabitowych w sieciach przemysłowych, automatyce budynkowej i IT.
- Stopień ochrony IP20 – odpowiedni do pracy w suchych środowiskach przemysłowych.
- Szeroki zakres temperatur pracy: od -40°C do +70°C – zapewnia niezawodność nawet w trudnych warunkach otoczenia.
- Wysoka żywotność mechaniczna – minimum 750 cykli łączenia.
Zastosowania przemysłowe i korzyści ze stosowania złącz RJ45 Heavy Duty 90°
Wtyczka RJ45 90 stopni Heavy Duty znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe, szybkie i niezawodne połączenie sieciowe, również w warunkach o dużym narażeniu na uszkodzenia mechaniczne (np. w halach produkcyjnych, automatyce, instalacjach przemysłowych, szafach sterowniczych). Odporna na uszkodzenia konstrukcja oraz szybki montaż sprawiają, że złącze to doskonale sprawdzi się podczas modernizacji istniejących instalacji lub realizacji nowych projektów.
Typowe zastosowania:
- Okablowanie rozdzielnic, serwerowni, stacji operatorskich i szaf sterowniczych.
- Systemy automatyki i robotyki przemysłowej.
- Infrastruktura przemysłowa Ethernet oraz sieci kontrolno-pomiarowe.
- Konieczność prowadzenia przewodu równolegle do ściany lub pod kątem w rozbudowanych systemach kablowych.
Montaż, bezpieczeństwo oraz uwagi instalacyjne — RJ45 Heavy Duty 7000-74085-0000000
Podczas instalacji wtyczki RJ45 Heavy Duty 90° należy zastosować odpowiednie zabezpieczenie przed uszkodzeniami mechanicznymi, na przykład poprzez użycie opasek zaciskowych do odciążenia przewodu. Zaleca się także przestrzegać minimalnych promieni gięcia przewodów, gdyż niewłaściwe ułożenie może wpłynąć na skuteczność ochrony IP oraz integralność sygnału.
Produkt przeznaczony jest do zastosowań w suchych środowiskach. W przypadku ekspozycji na agresywne media zaleca się szczegółową weryfikację odporności materiału.
