Dostępny
Ethernet
PROFINET
Męski 90°
90° w górę

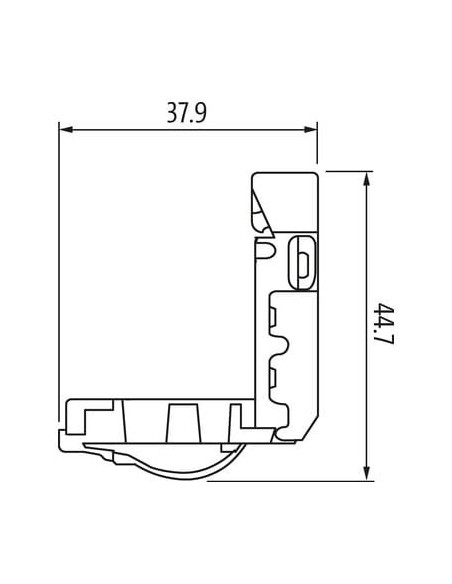

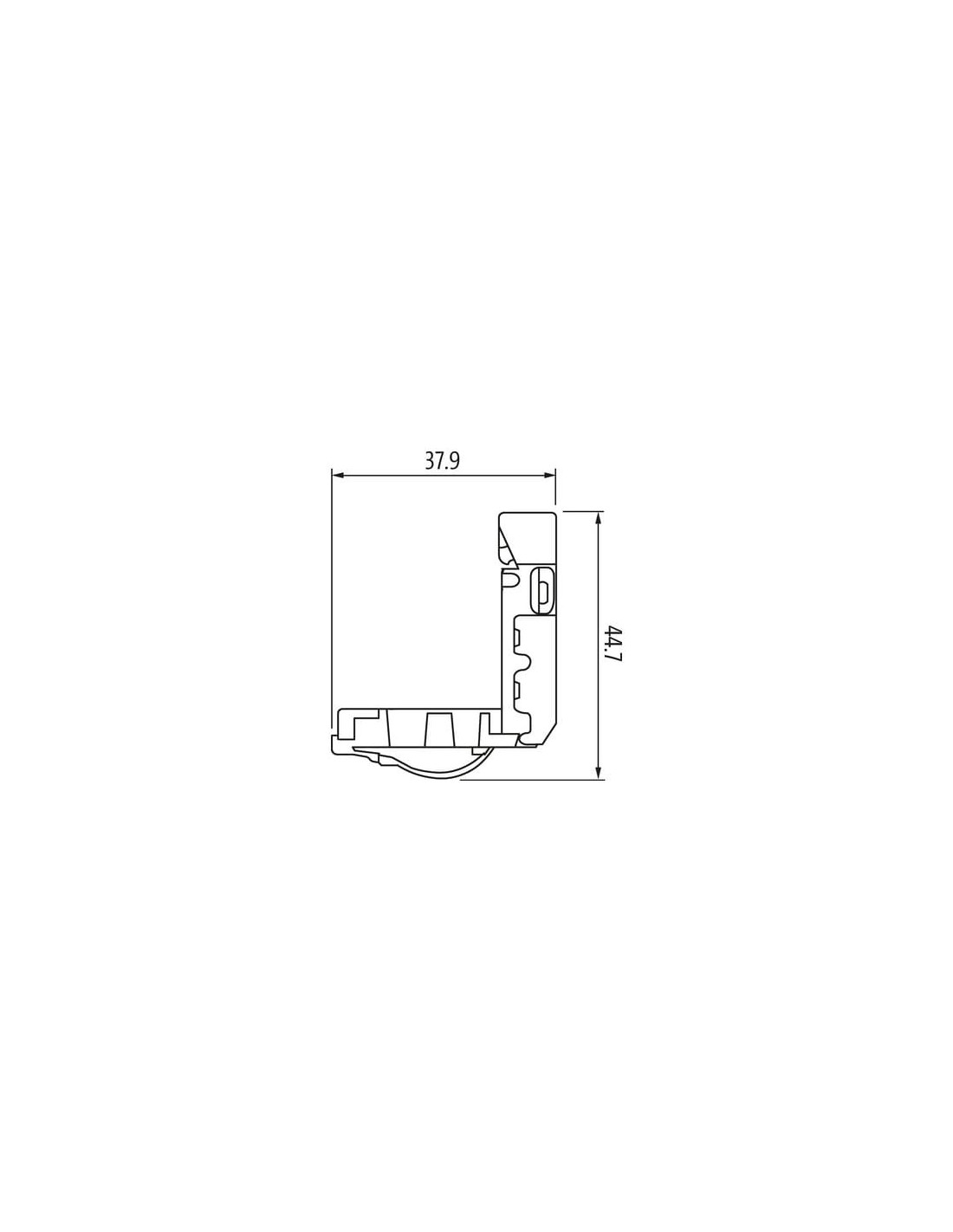

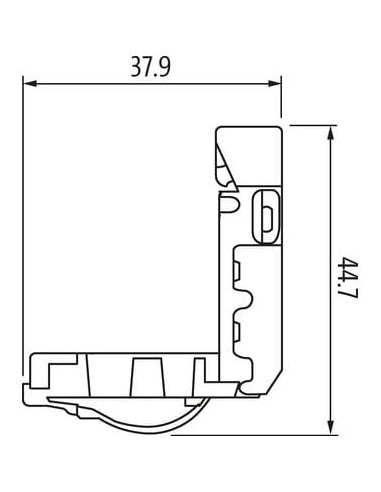

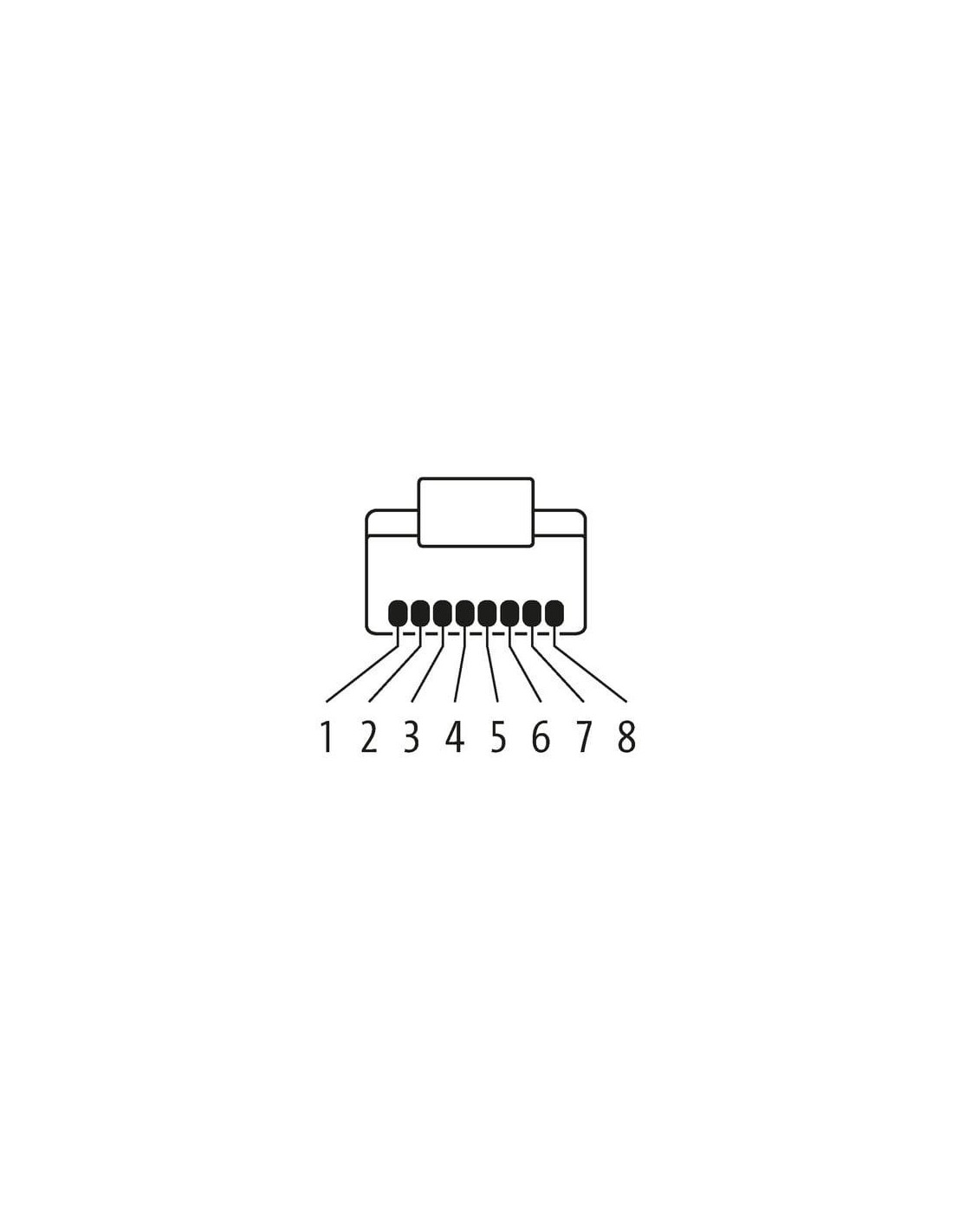

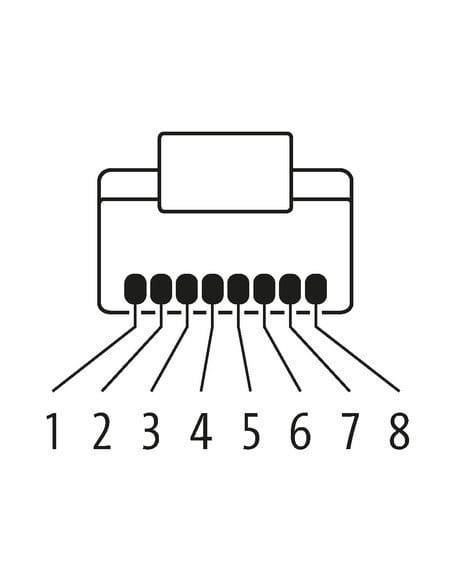

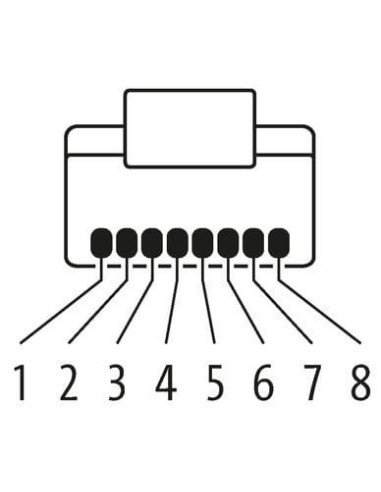

RJ45, 8-piny
Samozłączne
ekranowany
Stopień ochrony IP20
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | RJ45 |
| Materiał styk | Stop miedzi |

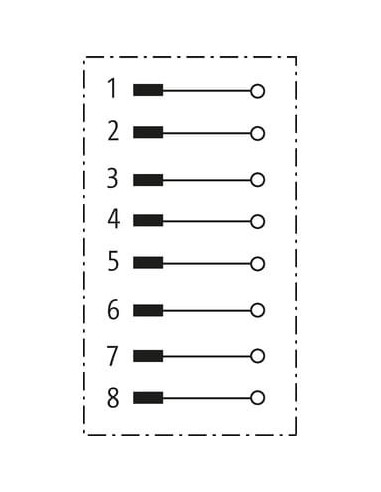

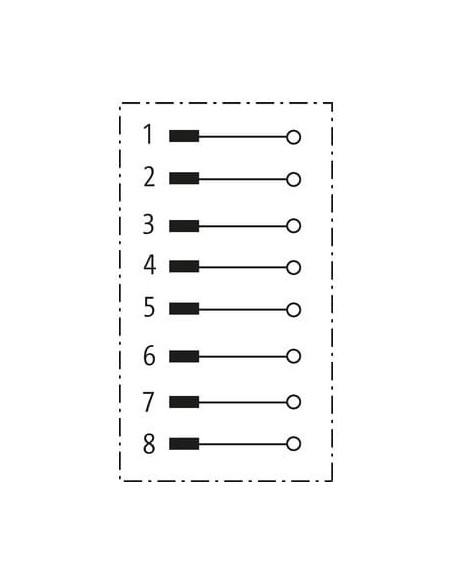

| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e (ANSI/TIA/EIA-568-B.2-2001), CAT5 Class D wg ISO/IEC 11801 |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,23 mm² |
| Przekrój przyłącza maks. | 0,32 mm² |
| Numer AWG min. | 23 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
| Cykle wtykowe min. | 750 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Kategoria przepięcia (EN 60950-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

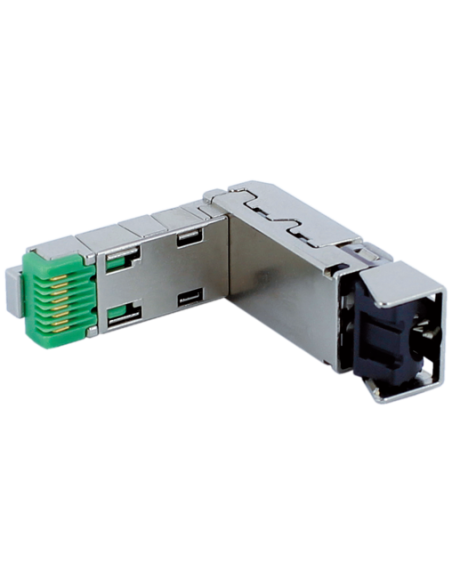

Wtyczka RJ45 Heavy Duty męska 90° 8-polowa Profinet – do wymagających zastosowań przemysłowych
Wtyczka RJ45 Heavy Duty o kącie 90° to solidne i niezawodne rozwiązanie przeznaczone do zastosowań w przemysłowych sieciach Ethernet oraz systemach automatyki opartych na standardzie Profinet. Kod produktu: 7000-74081-0000000.
Kluczowe cechy – Wtyk RJ45 8-polowy ekranowany
- Męska wtyczka RJ45 do profesjonalnych aplikacji sieciowych
- Konstrukcja Heavy Duty z odlewu cynkowego — zwiększona trwałość oraz ochrona mechaniczna
- Konfiguracja 90° (wtyk skierowany w górę) — idealna do oszczędzania miejsca przy montażu
- Ekranowanie minimalizujące zakłócenia elektromagnetyczne
- 8-pinowa konfiguracja zgodna ze standardem CAT5e (ISO/IEC 11801) oraz Profinet
- Samozłączne styki IDC upraszczające instalację bez potrzeby lutowania
- Stopień ochrony IP20 — do zastosowań wewnętrznych
- Odpowiednia dla przewodów o przekroju 0,23–0,32 mm² (AWG 23–22)
- Wysoka żywotność: minimum 750 cykli wtykowych
- Zakres temperatur pracy od -40°C do +70°C
Zastosowania – Przemysłowy Ethernet, Profinet, automatyka
Wtyczka RJ45 Heavy Duty znajduje zastosowanie przede wszystkim w środowiskach przemysłowych, gdzie wymagana jest nie tylko odporność mechaniczna, ale także skuteczne ekranowanie połączenia Ethernet. Możliwe zastosowania obejmują:
- SYSTEMY STEROWANIA I AUTOMATYKI – połączenie urządzeń Profinet
- INSTALACJE SIECIOWE LAN I ETHERNET w halach produkcyjnych
- Aplikacje w szafach sterowniczych, gdzie każdy centymetr przestrzeni ma znaczenie
- Montaż w miejscach narażonych na drgania oraz potencjalne uszkodzenia mechaniczne
Konstrukcja wtyczki oraz jej właściwości sprawiają, że jest ona szczególnie polecana tam, gdzie inne złącza mogą ulec szybkiemu zużyciu lub uszkodzeniu.
Budowa i montaż – wytrzymałość oraz prostota instalacji
Obudowa z odlewu cynkowego posiada powłokę niklowaną, która zapewnia dodatkowe zabezpieczenie przed wpływem środowiska przemysłowego. Pozłacane styki gwarantują długotrwałe, stabilne połączenie i minimalizują ryzyko utleniania.
System połączeniowy na zaciski IDC umożliwia pewne podłączenie żył kabla bez użycia specjalistycznych narzędzi lutowniczych — to szybki i bezpieczny montaż oraz zapewnienie wysokiego bezpieczeństwa elektrycznego.
- Min. i maks. obszar zaciskowy żył: 5–9 mm
- Stosować zabezpieczenia przed napinaniem przewodu (np. opaski)
- Należy przestrzegać dopuszczalnego promienia gięcia przewodu, aby nie obniżyć szczelności IP
Kompatybilność i bezpieczeństwo eksploatacji
Wtyczka 7000-74081-0000000 spełnia wymagania norm EN IEC 60529 oraz jest zgodna z kategorią przepięcia I (EN 60950-1). Przed zastosowaniem w środowisku z agresywnymi mediami należy zweryfikować kompatybilność materiałów.
Wtyczka RJ45 Heavy Duty męska 90° Profinet to doskonały wybór do przemysłowych aplikacji wymagających kompaktowych rozwiązań, niezawodności oraz wysokiej odporności na warunki pracy.
