PROFIBUS
Męski prosty
M12, 5-piny
Kodowanie B
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

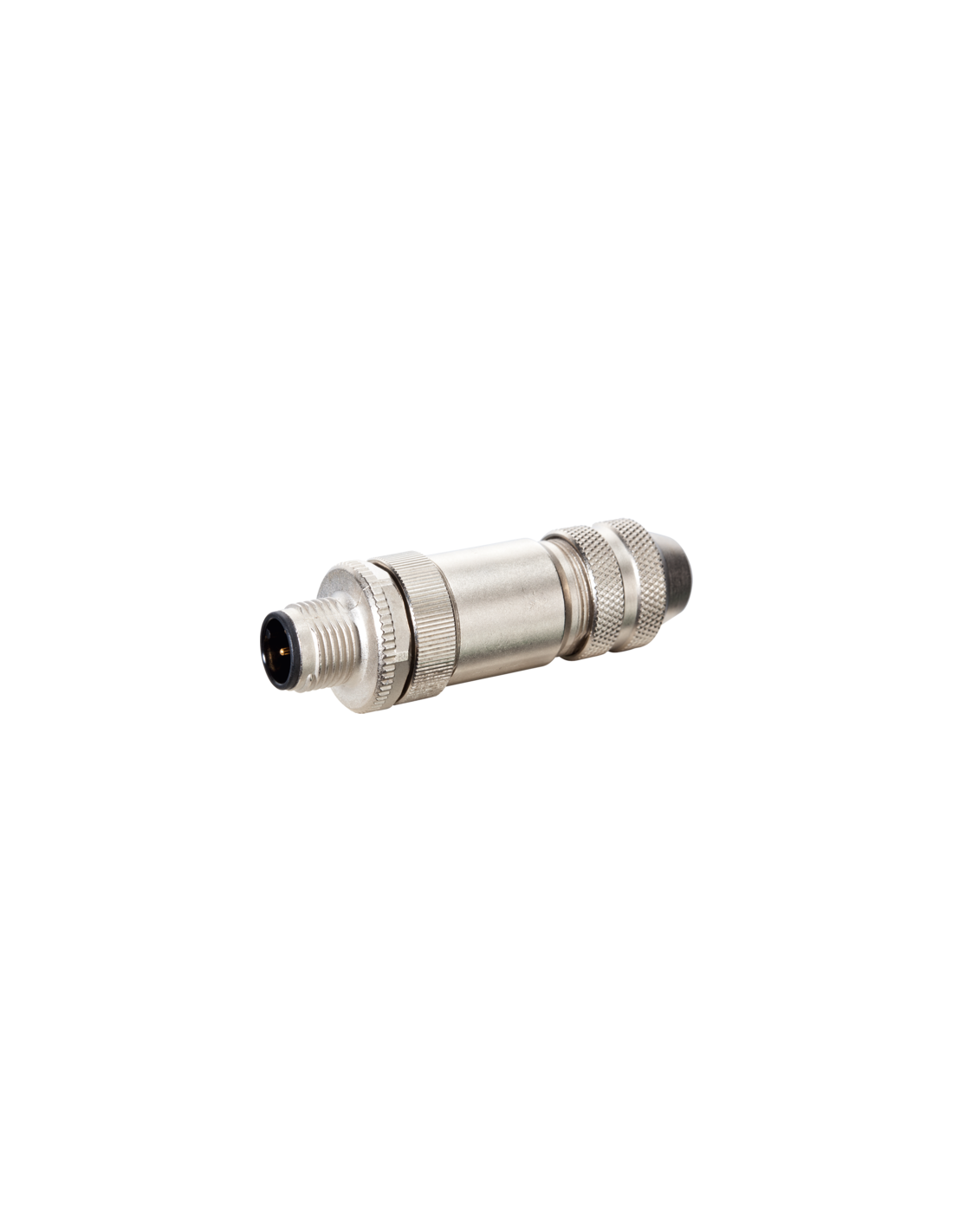

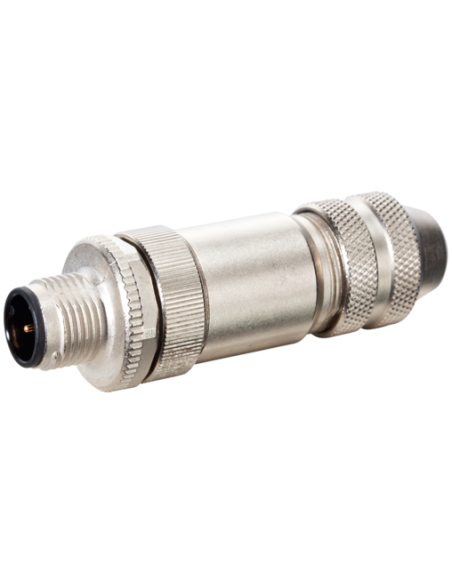

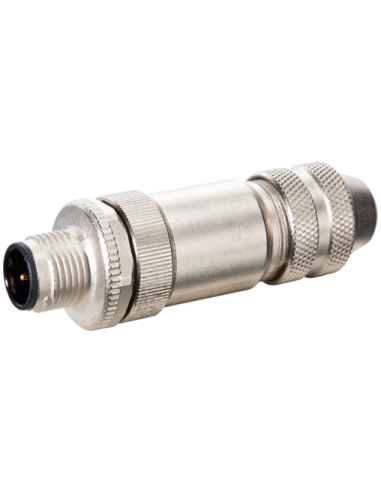

Wtyczka M12 męska 0° ekranowana B-cod. PROFIBUS – 7000-14002-0000000
Wtyczka M12 męska 0° o kodowaniu B to profesjonalny, precyzyjnie wykonany element połączeniowy, dedykowany przemysłowym instalacjom automatyki i komunikacji w systemach PROFIBUS. To wysokiej jakości złącze pozwala na szybkie i łatwe połączenie urządzeń, zapewniając niezawodność oraz trwałość eksploatacji w wymagających warunkach przemysłowych.
Profesjonalne zastosowania w automatyce i systemach PROFIBUS
Złącze M12 B-cod. to idealne rozwiązanie dla przemysłu, umożliwiające pewne przesyłanie sygnałów oraz danych w sieciach PROFIBUS. Konstrukcja męska, prosty układ oraz ekranowanie zapewniają ochronę przed zakłóceniami elektromagnetycznymi, co wpływa na stabilność i bezpieczeństwo transmisji.
- Kompatybilność z sieciami PROFIBUS – idealne do automatyki przemysłowej
- Stopień ochrony IP67 – wysoka odporność na pyły i wilgoć
- Zaciski śrubowe – szybki i pewny montaż bez użycia specjalistycznych narzędzi
- Zakres mocowania kabla: 4–6 mm
- Temperatura pracy: od -40 do +85°C – praca w szerokim zakresie warunków środowiskowych
Budowa i zalety konstrukcji złącza M12 PROFIBUS
Wtyczka M12 ekranowana wykonana jest z niklowanego mosiądzu, co gwarantuje wytrzymałość mechaniczną i odporność na korozję. Solidna obudowa oraz zastosowanie ekranowania zmniejszają ryzyko przerw w transmisji oraz eliminują wpływ zakłóceń zewnętrznych. Zaciski śrubowe znacznie ułatwiają montaż, czyniąc produkt wszechstronnym i wygodnym w użytkowaniu.
- Materiał obudowy z mosiądzu z niklowaną powłoką
- Ekranowanie zapewniające stabilność sygnału

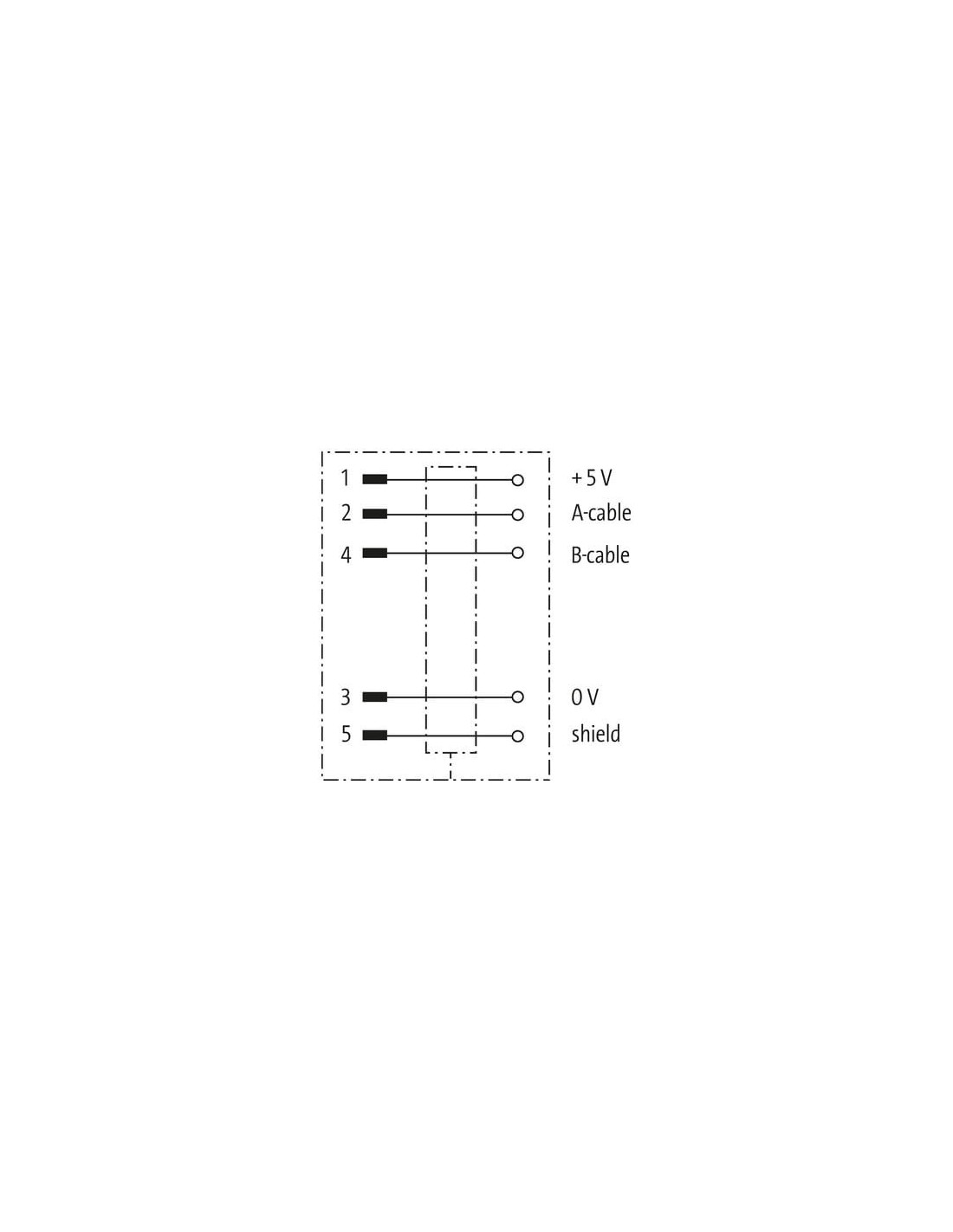

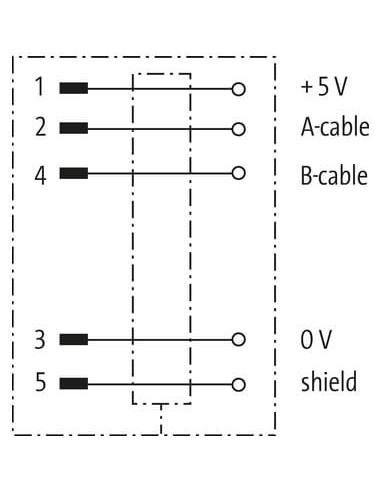

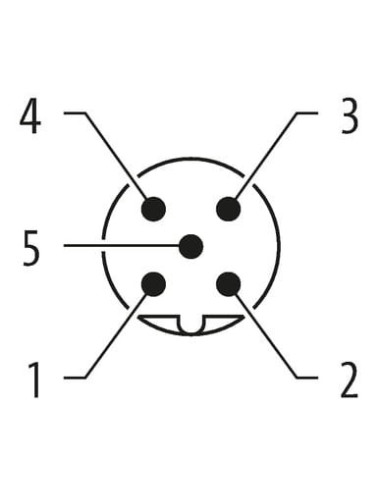

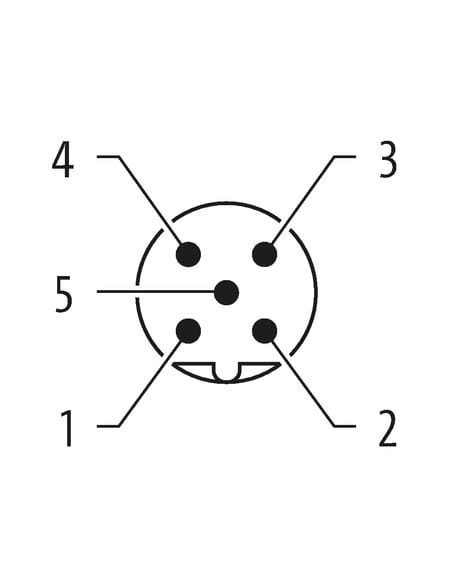

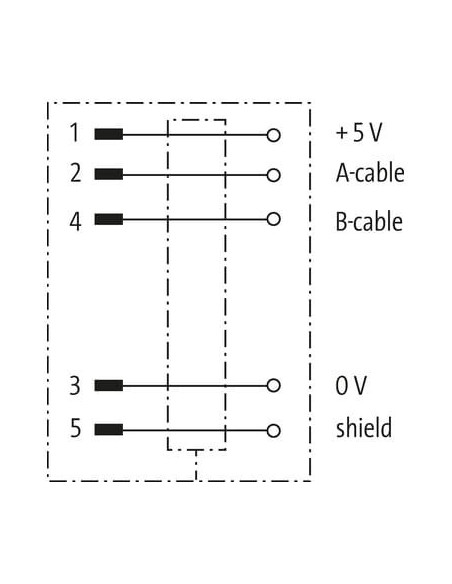

- Pięć pinów – zgodność ze standardem PROFIBUS
Typowe możliwości wykorzystania złącza M12 męskiego B-cod.
Złącze świetnie sprawdzi się w takich zastosowaniach jak:
- Integracja urządzeń i czujników w sieciach PROFIBUS
- Łączenie paneli operatorskich oraz sterowników PLC
- Budowa rozdzielni automatyki i szaf sterowniczych
- Modernizacje oraz serwis infrastruktury przemysłowej
Kompaktowa budowa, wysoka szczelność oraz odporność na czynniki zewnętrzne czynią to złącze niezastąpionym w nowoczesnych instalacjach przemysłowych wymagających niezawodnych połączeń danych.
Praktyczne wskazówki montażowe dla instalatora
Montaż i eksploatacja złącza są łatwe, jeśli przestrzegane są podstawowe zasady bezpieczeństwa i instrukcje producenta:
- Zabezpieczenie kabli – zaleca się stosowanie opasek kablowych dla ochrony przed obciążeniami mechanicznymi
- Minimalny promień gięcia – nadmierne zginanie przewodów wpływa na szczelność IP oraz trwałość połączenia
Przemyślana konstrukcja umożliwia szybkie i pewne przygotowanie przewodów, a przystosowanie zacisków śrubowych sprawia, że montaż jest praktyczny zarówno w nowych, jak i modernizowanych instalacjach.
