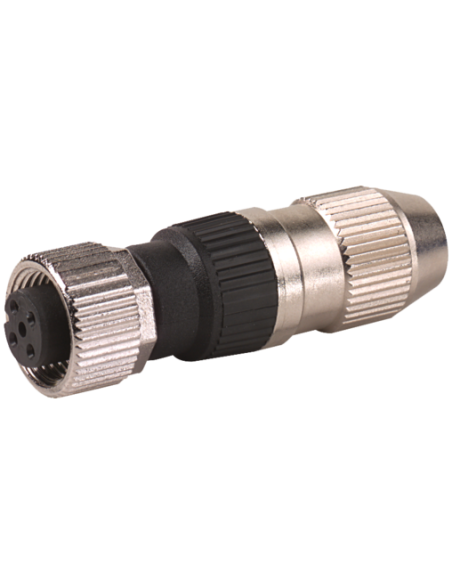

Żeński proste
M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |

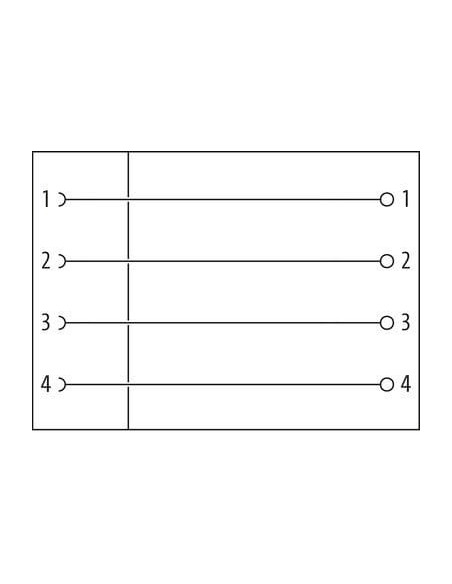

| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |

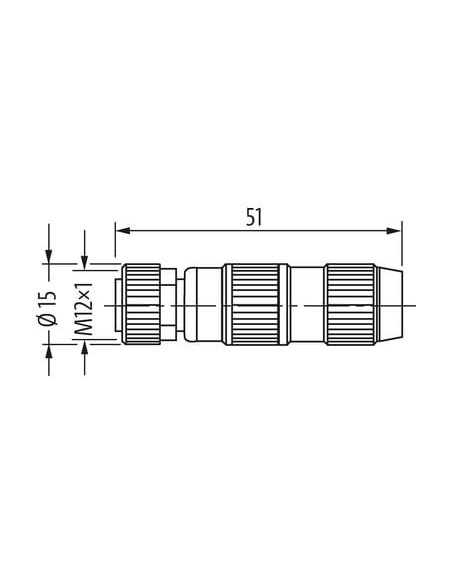

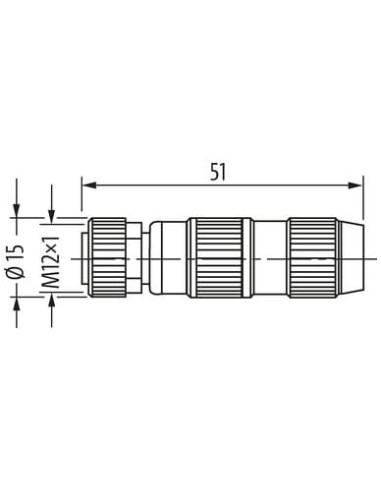

| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
