Męski 90°
M12, 8-piny
ekranowany
Zakres mocowania (Ø kabla): 6...8 mm
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |

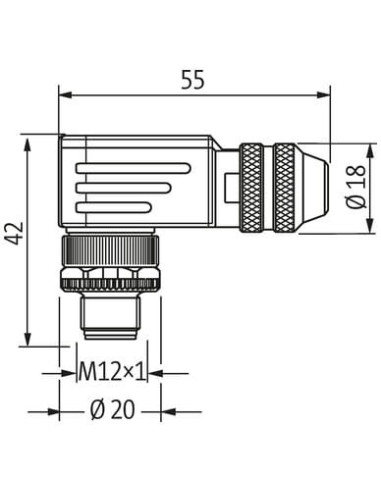

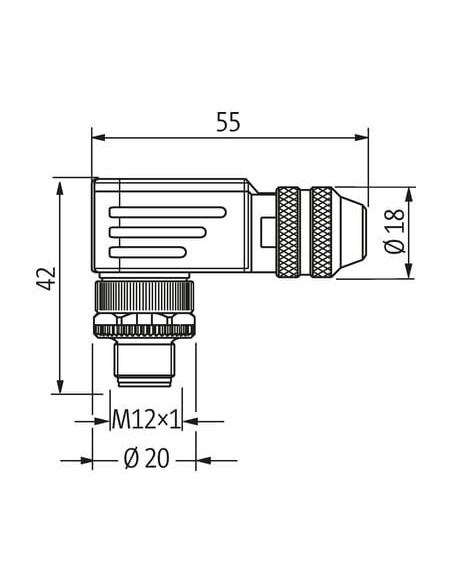

| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

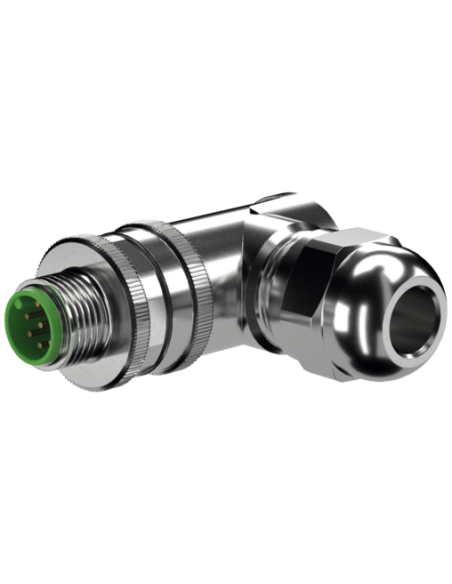

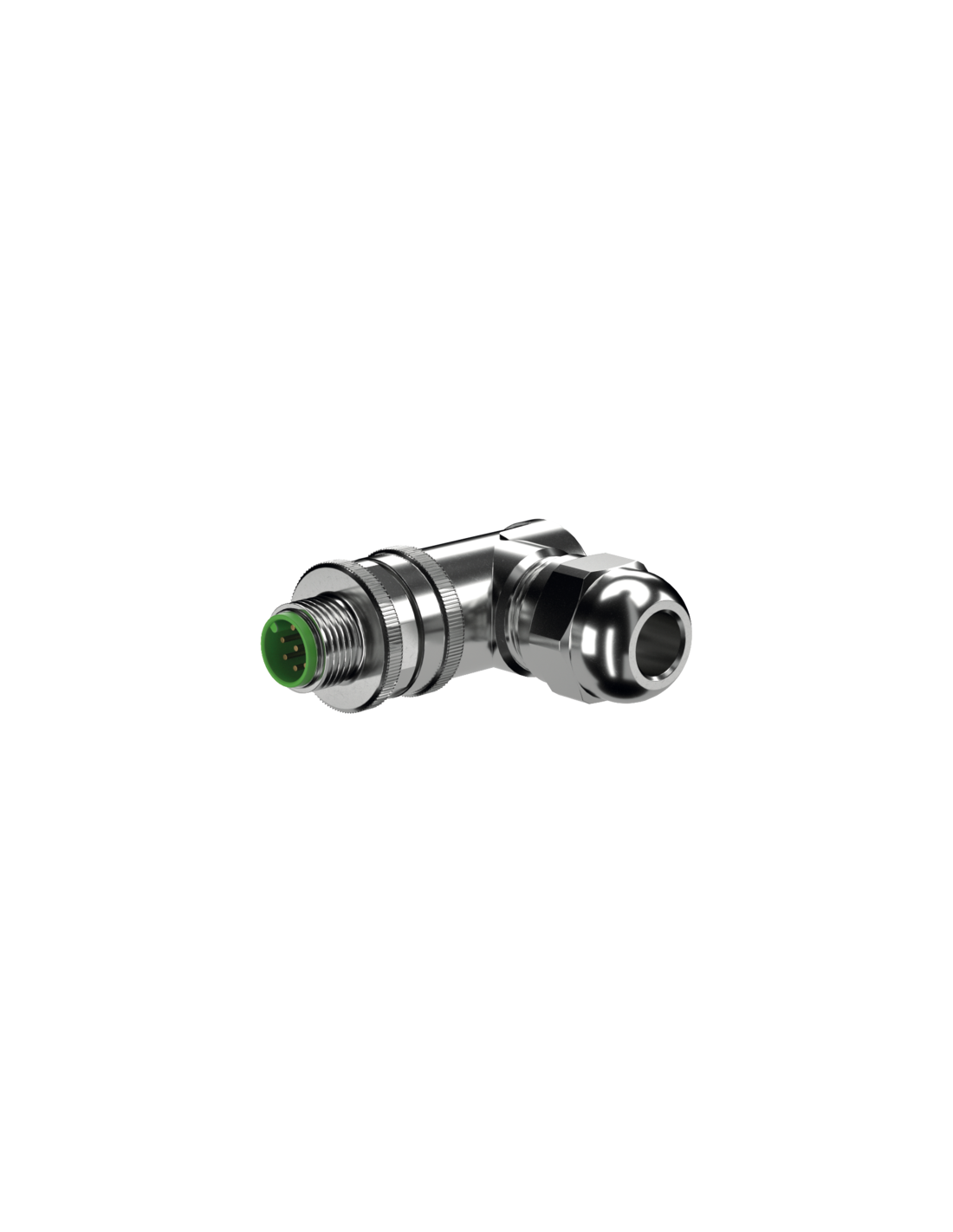

Wtyczka M12 męska kątowa 8-polowa ekranowana – profesjonalne rozwiązanie dla automatyki przemysłowej
Wtyczka M12 męska, kątowa, ekranowana, 8-polowa o zakresie mocowania 6–8 mm to wytrzymały i uniwersalny komponent przeznaczony do wymagających zastosowań przemysłowych. Złącze spełnia rygorystyczne normy szczelności IP67 oraz jest zgodne ze standardem gwintu M12 x 1. Dzięki wykonaniu z niklowanego mosiądzu gwarantuje długą żywotność, wysoką odporność na korozję oraz niezawodność pracy nawet w trudnych warunkach środowiskowych.
Zastosowania wtyczki M12 męskiej kątowej ekranowanej
Wtyczki typu M12 znajdują szerokie zastosowanie w automatyce przemysłowej oraz inżynierii systemów sterowania, m.in. w:
- Maszynach przemysłowych – zapewniają szybkie, trwałe i szczelne połączenia sygnałowe oraz zasilające.
- Systemach czujników i siłowników – ekranowanie umożliwia efektywną ochronę przed zakłóceniami elektromagnetycznymi.
- Instalacjach automatyki budynkowej i transportu – kątowa konstrukcja pozwala na montaż w miejscach o ograniczonej przestrzeni.
- Produkcji spożywczej, chemicznej i farmaceutycznej – wysoka odporność na czynniki środowiskowe.
Najważniejsze zalety złącza M12, 8-polowego, kątowego
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, idealna do połączeń sygnałowych i transmisji danych w środowiskach o wysokim poziomie zakłóceń.
- Kątowa konstrukcja (90°) – pozwala na wygodny montaż w trudno dostępnych miejscach lub przy ograniczonej przestrzeni przyłączeniowej.
- Wytrzymałość mechaniczna – solidny korpus z niklowanego mosiądzu oraz wysoka szczelność (IP67) zapewniają odporność na pył, wodę oraz wszelkie czynniki przemysłowe.
- Uniwersalność – 8 styków umożliwia szeroki zakres zastosowań i obsługę zaawansowanych układów.
- Bezpieczeństwo połączenia – mocowanie kabli w zakresie średnic 6–8 mm oraz pewny system zaciskowy.
- Stabilność parametrów elektrycznych – maksymalne napięcie pracy 30 V (AC/DC), prąd do 2 A na styk.

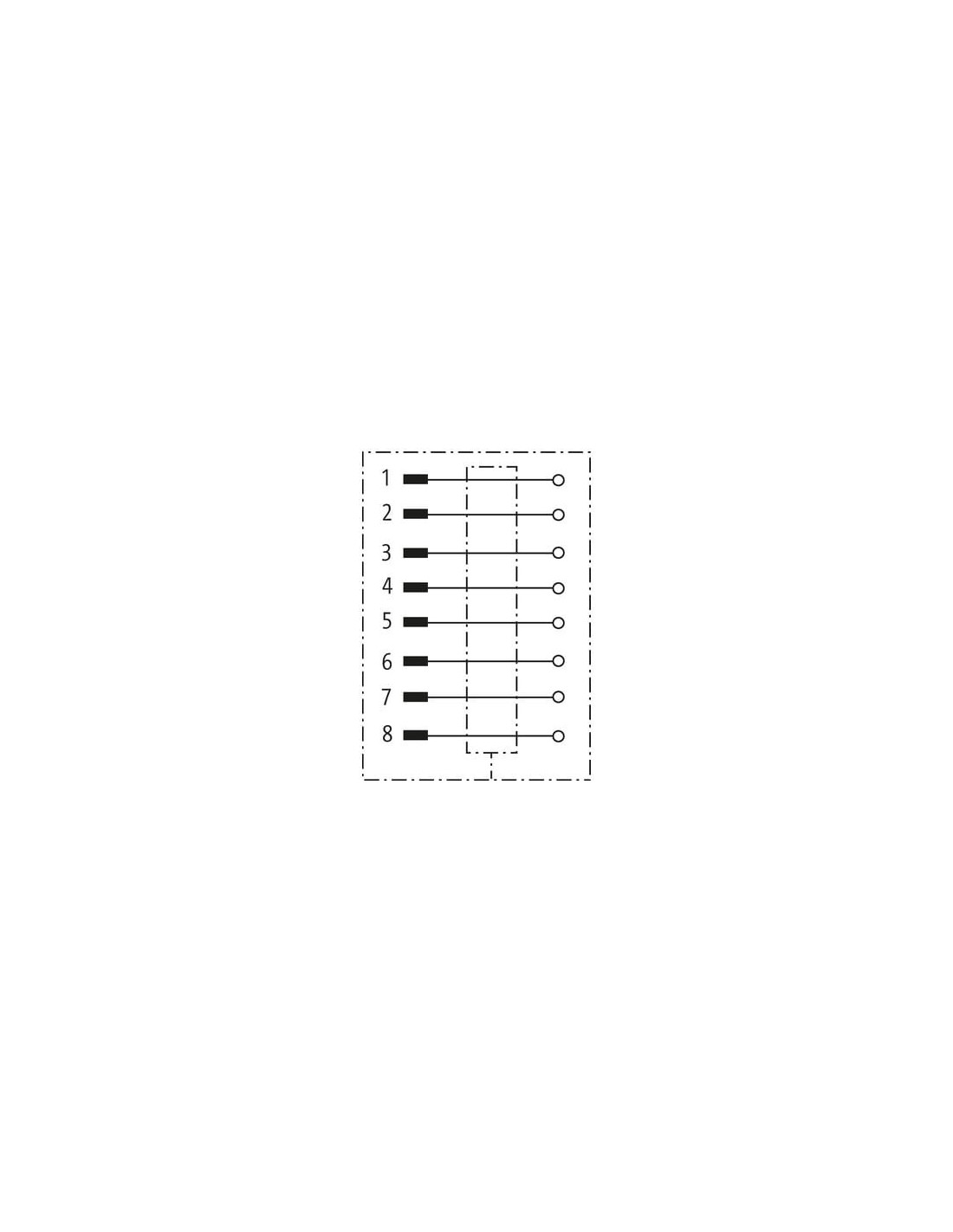

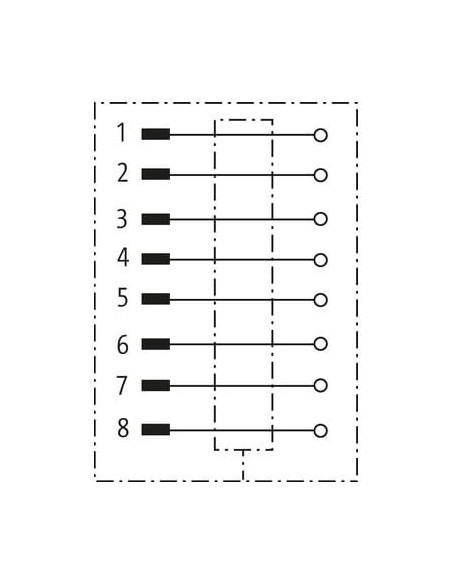

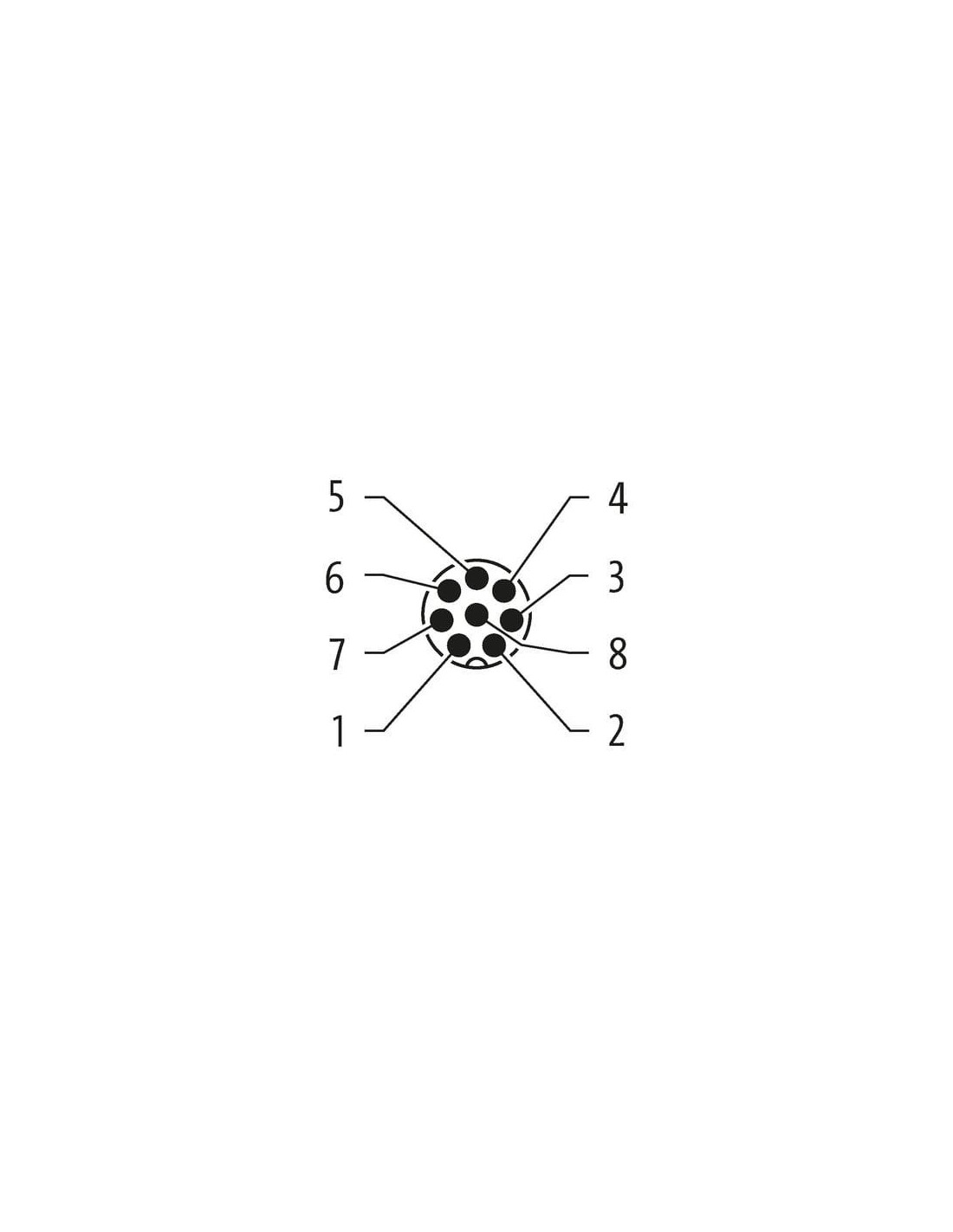

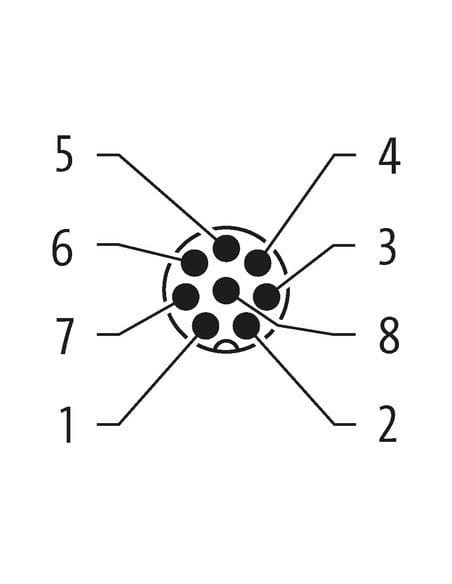

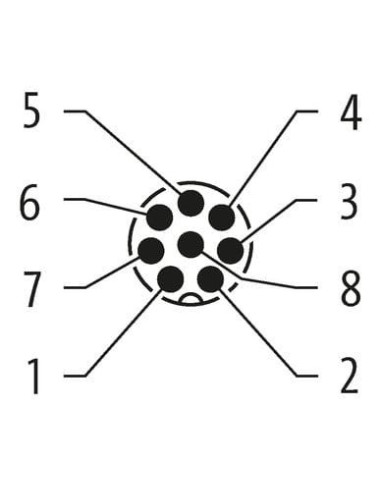

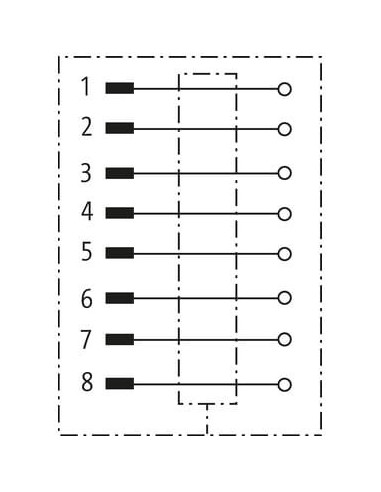

- Wyraźne oznaczenie pinów – czytelne schematy ułatwiają szybki montaż i serwisowanie.
Typowe zastosowania i praktyczne korzyści
Wtyczka M12 męska kątowa ekranowana to doskonały wybór w miejscach, gdzie wymagane są niezawodne połączenia o wysokiej odporności na czynniki zewnętrzne i zakłócenia. Idealna w środowiskach przemysłowych, gdzie liczy się pewność transmisji sygnału oraz odporność na urazy mechaniczne i agresywne środowisko pracy. Może być stosowana zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów, zapewniając niezawodność, łatwość montażu oraz wysoką jakość połączenia.
