Zaciski nożowe
Żeński proste
M8, 4-piny
Przekrój portu: 0.14...0.34 mm²
Sealing comb included in delivery
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Materiał | PA |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1 mm |
| Wire insulation diameter max. | 1,6 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5,1 mm |
| Wysokość | 42,5 mm |
| Szerokość | 1,8 mm |
| Głębokość | 11,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

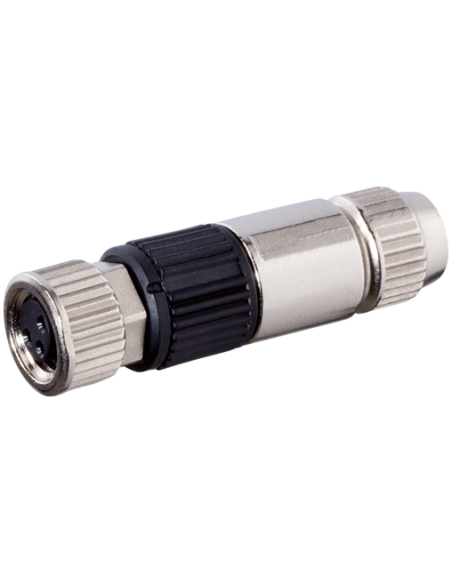

Wtyczka M8 żeńska prosta 4-polowa – profesjonalne rozwiązanie do połączeń przemysłowych
Wtyczka M8 żeńska, prosta, 4-polowa to wysokiej jakości złącze przeznaczone do zastosowań w automatyce przemysłowej, maszynowniach oraz w systemach sensorowych i aktuatorowych. Produkt o kodzie 7000-08391-0000000 wyróżnia się solidnością wykonania oraz uniwersalnością zastosowań w wymagających środowiskach pracy.
Wytrzymała konstrukcja i trwałość dzięki wysokiej klasie ochrony
Solidna obudowa z niklowanego cynku oraz elementy z wytrzymałego tworzywa PA gwarantują odporność na uszkodzenia mechaniczne i czynniki zewnętrzne. Złącze spełnia normę IP67, co oznacza pełną pyłoszczelność oraz ochronę przed czasowym zanurzeniem w wodzie. Dzięki temu idealnie sprawdza się w środowiskach przemysłowych, gdzie częste występowanie wilgoci i pyłu jest normą.
Uniwersalne zastosowanie – automatyka, maszyny, sensoryka
Typowe zastosowania obejmują:
- Automatyka przemysłowa — transmisja sygnałów i zasilania pomiędzy czujnikami, aktuatorami oraz sterującymi.
- Systemy maszynowe — połączenia urządzeń peryferyjnych oraz elementów instalacji w liniach produkcyjnych.
- Robotyka — szybkie i niezawodne łączenie przewodów w gniazdach robotów.
Kluczowe zalety wtyczki M8 żeńskiej 4-polowej
Najważniejsze cechy produktu:
- M8, 4-piny – możliwość podłączenia czterech niezależnych przewodów, co daje szerokie możliwości zastosowań sygnałowych oraz zasilających.
- Zaciski narzynające IDC – szybkie i pewne połączenie bez konieczności lutowania.

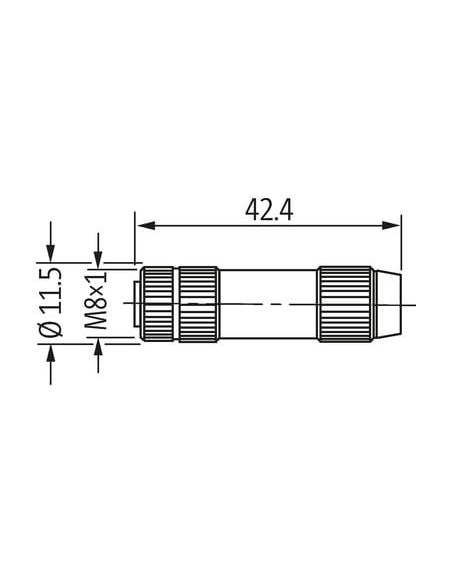

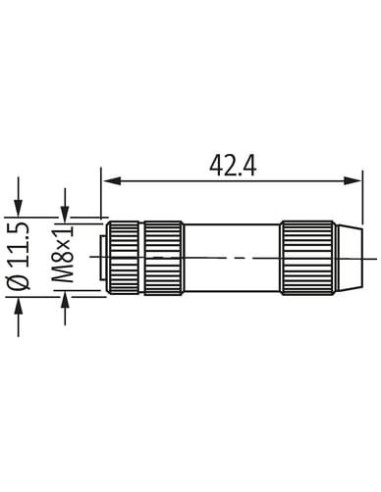

- Kompaktowe wymiary – umożliwiają montaż w miejscach o ograniczonej przestrzeni (długość 42,4 mm, średnica 11,5 mm).
- Trwałość i niezawodność – minimum 100 cykli wtykowych.
- Wysoka odporność izolacji – minimum 100 MΩ, ochrona przeciwprzepięciowa 0,8 kV.
- Przekrój przewodu: 0,14–0,34 mm² – kompatybilność z większością przewodów stosowanych w automatyce oraz technice sterowania.
- Prosty i szybki montaż – wystarczy włożyć i przykręcić, dodatkowe zabezpieczenie przeciwwstrząsowe.
Bezpieczeństwo i kompatybilność – zgodność z normami
Złącze spełnia wymogi normy DIN EN 61076-2-114 (M8), co zapewnia zgodność z większością przemysłowych systemów połączeniowych. Produkt jest przeznaczony do pracy w temperaturach od -25°C do +85°C, co umożliwia eksploatację nawet w trudnych warunkach klimatycznych.

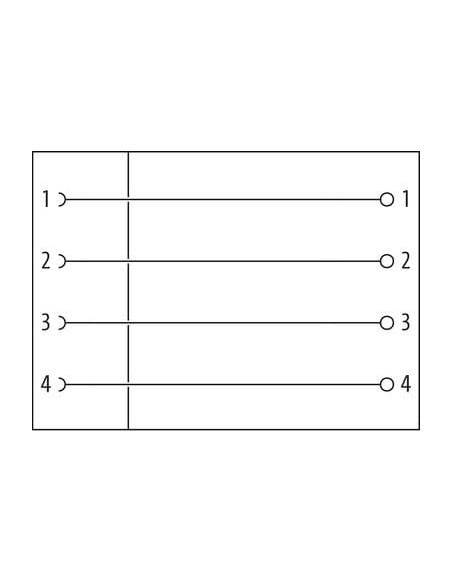

Rysunki techniczne i schematy – łatwa identyfikacja pinów
Wszystkie cztery piny wtyczki zostały wyprowadzone osobno (pełna obsada), co ułatwia tworzenie jednoznacznych i bezpiecznych połączeń zgodnie z dokumentacją techniczną. Prosty system montażu oraz czytelne oznaczenia pozwalają na szybką integrację z istniejącą infrastrukturą przemysłową.
Podsumowanie – wybierz niezawodną wtyczkę M8 do swojego systemu
Wtyczka M8 żeńska, prosta, 4-polowa to sprawdzone rozwiązanie do połączeń sygnałowych i zasilających wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo oraz odporność na trudne warunki pracy. Jej wszechstronność, łatwość montażu oraz wysoka klasa szczelności gwarantują długotrwałe i bezproblemowe użytkowanie w każdym nowoczesnym systemie automatyki.
