Dostępny
Żeński proste
M8, 4-piny
Zacisk śrubowy
Przekrój portu: 0.14...0.5 mm²
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW12.5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |

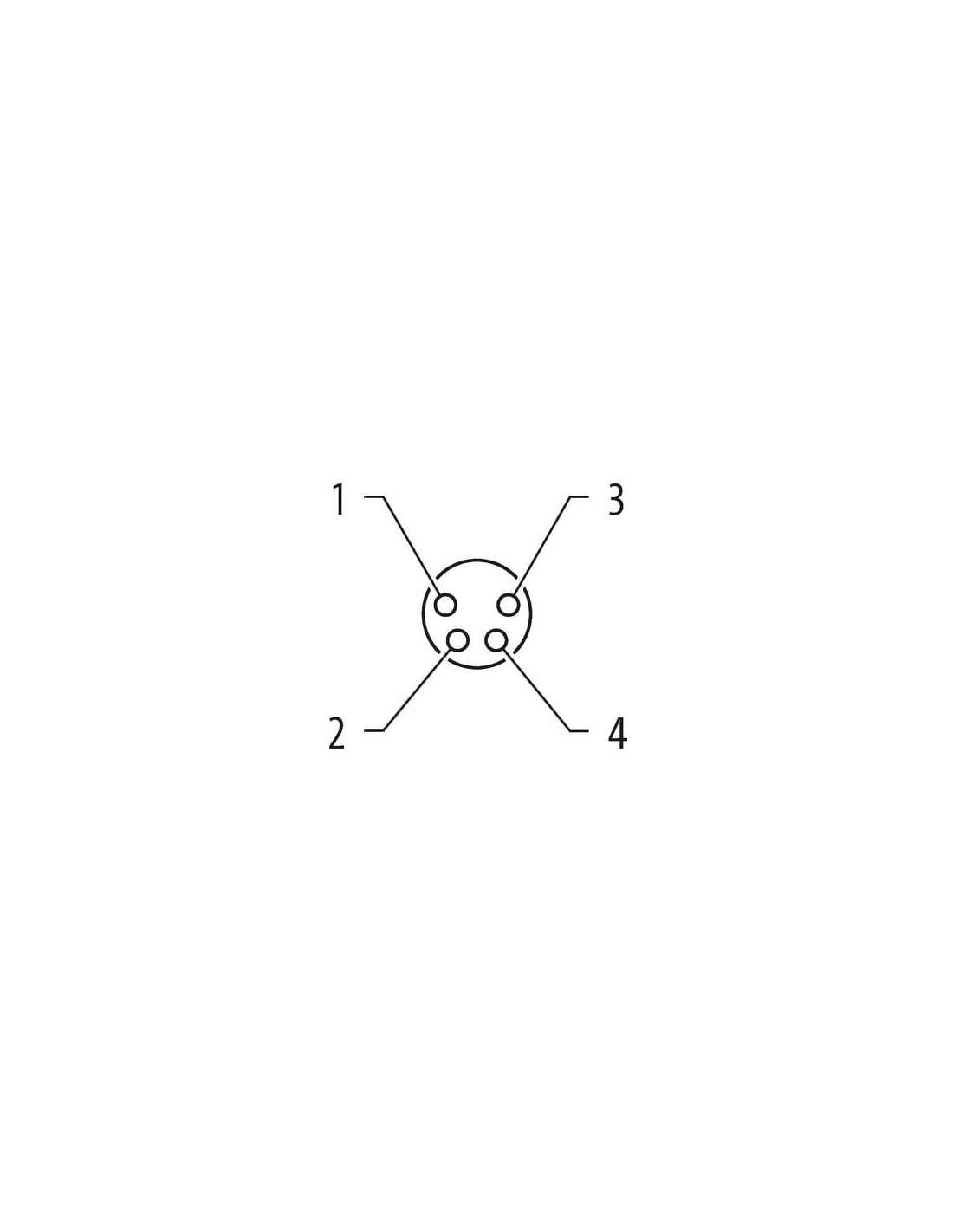

Instalowanie | Układ pinów
| Kodowanie | A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PBT |
| Materiał mocowanie styków | PA66 |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 45 mm |
| Szerokość | 12 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

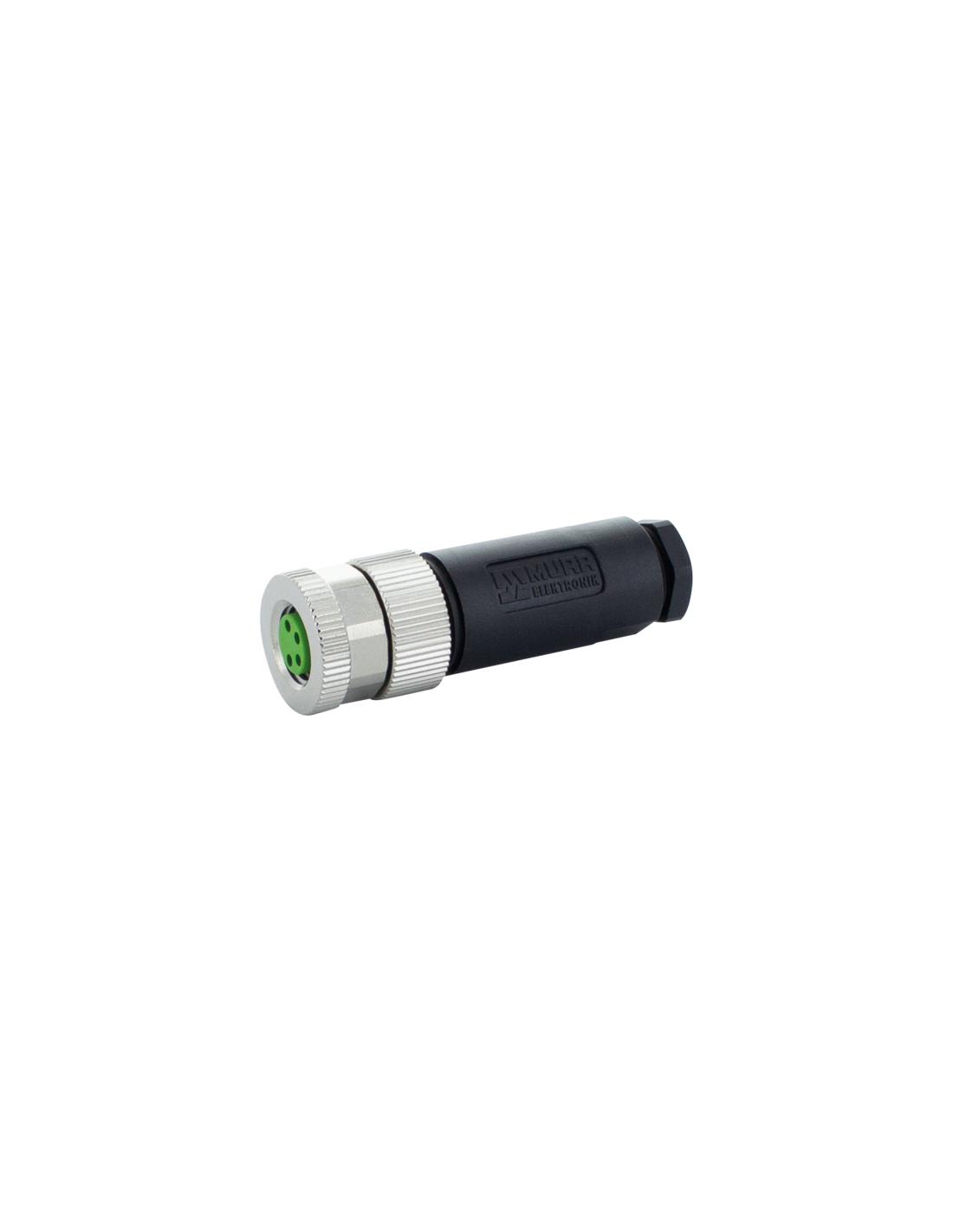

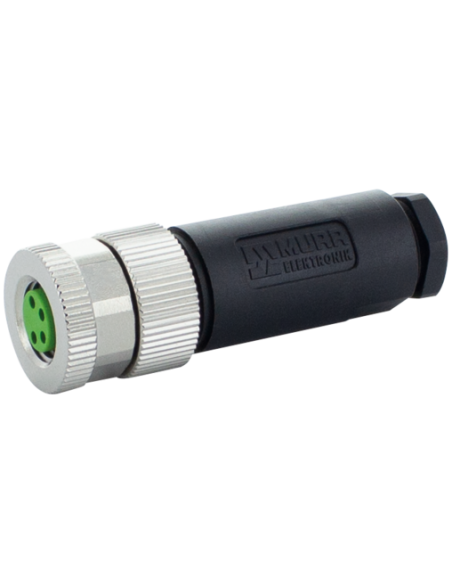

Wtyczka M8 żeńska prosta 4-polowa z zaciskami śrubowymi – 7000-08631-0000000
Wtyczka M8 żeńska prosta 4-polowa to wysokiej jakości złącze przeznaczone do tworzenia niezawodnych, trwałych połączeń elektrycznych w aplikacjach przemysłowych i automatyce. Wersja z zaciskami śrubowymi umożliwia łatwy i szybki montaż przewodów o przekroju od 0,14 do 0,5 mm² bez konieczności użycia specjalistycznych narzędzi, co znacznie usprawnia proces instalacji oraz serwisowania.
Zastosowanie w automatyce przemysłowej i systemach czujników
Wtyczka M8 4-polowa dedykowana jest do profesjonalnych zastosowań, takich jak podłączanie czujników, siłowników oraz innych urządzeń automatyki. Stosowana jest również w maszynach produkcyjnych, liniach technologicznych oraz systemach transportu, gdzie kluczowe są niezawodność oraz odporność na trudne warunki środowiskowe.
- Integracja z czujnikami i urządzeniami wykonawczymi
- Połączenia w szafach sterowniczych i rozdzielniach
- Montaż na przewodach sterujących maszyn
Budowa odporna na warunki przemysłowe
Solidna konstrukcja obudowy z PBT oraz pozłacane styki z mosiądzu zapewniają wysoką odporność na korozję i czynniki zewnętrzne. Złącze spełnia wymagania klasy szczelności IP67, dzięki czemu jest chronione przed pyłem i krótkotrwałym zanurzeniem w wodzie – kluczowe w pracy w halach produkcyjnych i trudnych warunkach otoczenia.
Zakres temperatury pracy od -40°C do 85°C umożliwia zastosowanie w szerokim spektrum środowisk przemysłowych, zarówno w niskich, jak i podwyższonych temperaturach.
Parametry techniczne kluczowe dla niezawodności
- 4-polowa konstrukcja – gwarantuje uniwersalność połączeń
- Kodowanie A – zapewnia bezproblemową identyfikację i unikanie błędów przy podłączaniu
- Maksymalne napięcie robocze do 60 V DC / 50 V AC
- Maksymalny prąd na styk: 4 A
- Rezystancja izolacji min. 100 MΩ – bezpieczeństwo i niezawodność
Bezpieczeństwo i prostota instalacji
Łatwy montaż przewodów z użyciem zacisków śrubowych pozwala na wielokrotną instalację lub wymianę bez ryzyka uszkodzenia styków. Dzięki optymalnej geometrii oraz zwartej budowie, wtyczka M8 idealnie sprawdza się w miejscach o ograniczonej przestrzeni, gwarantując pewność i trwałość połączenia.

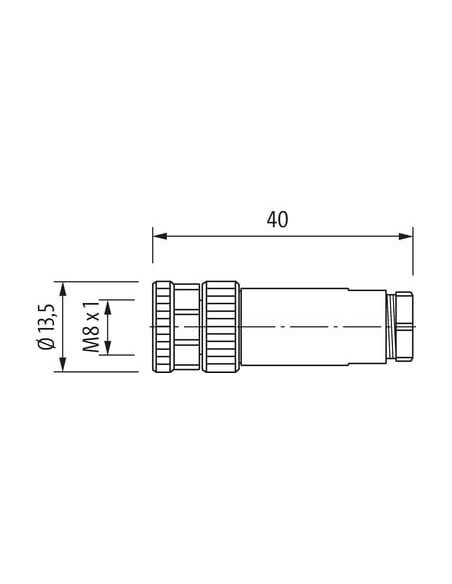

Odpowiednia długość złącza wynosząca zaledwie 40 mm oraz średnica 13,5 mm pozwalają na kompaktowy montaż w szafach i urządzeniach automatyki.
Typowe zastosowania wtyczki M8 4-polowej
- Automatyka przemysłowa
- Przemysł spożywczy, farmaceutyczny i chemiczny
- Robotyka i transport technologiczny
- Aplikacje mobilne oraz instalacje maszynowe
Wtyczka M8 żeńska prosta 4-polowa to niezawodne rozwiązanie dla specjalistów ceniących odporność, szczelność i prostotę instalacji w każdym nowoczesnym systemie automatyki.
