Zaciski nożowe
Męski prosty
M8, 3-piny
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PA |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,1 mm² |
| Przekrój przyłącza maks. | 0,14 mm² |
| Średnica pojedynczej żyły min. | 1 mm |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |

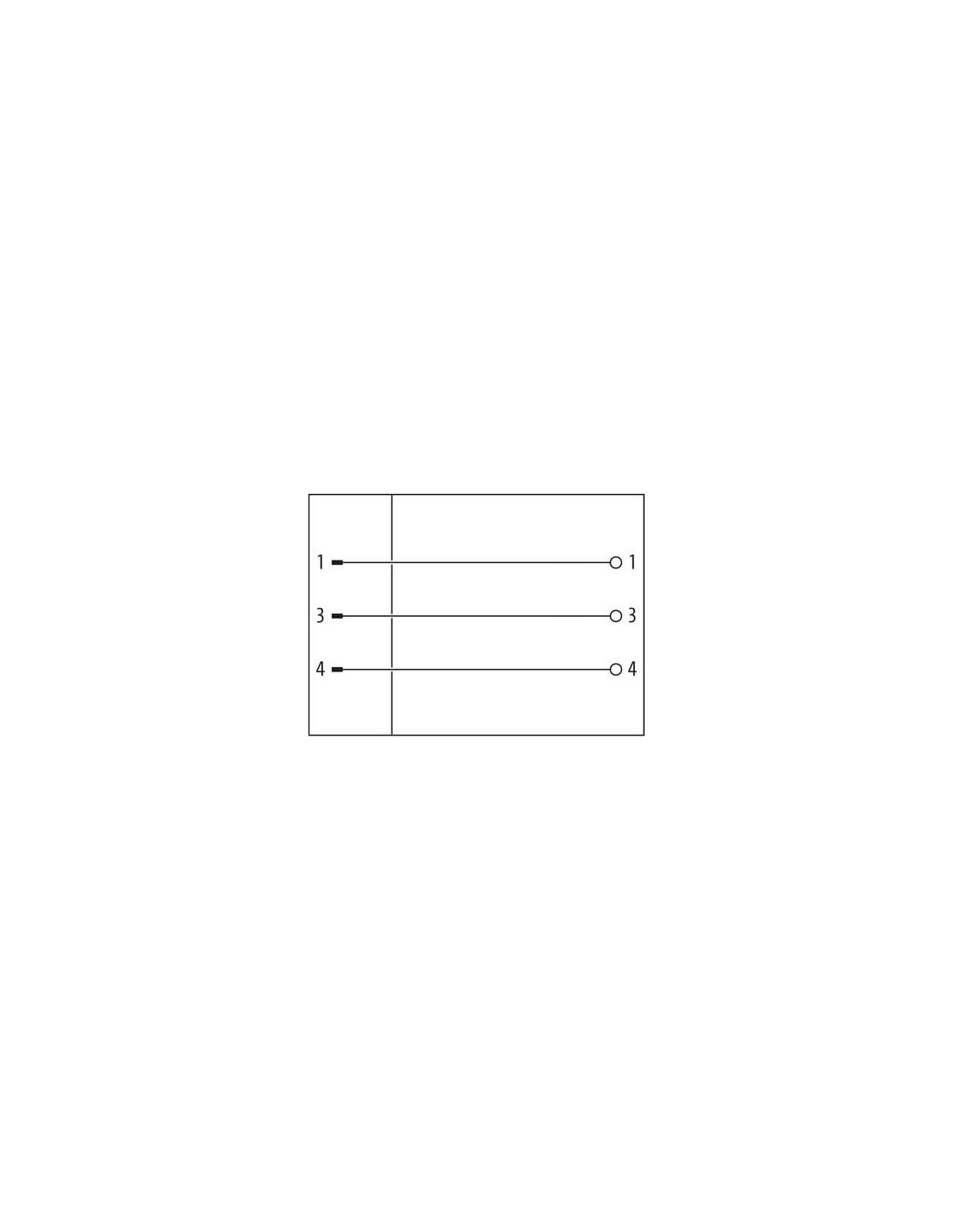

Instalowanie | Układ pinów
| Kodowanie | A |
| Konfiguracja | w pełni użyte |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 1,9 mm |
| Obszar zaciskowy maks. | 3,5 mm |

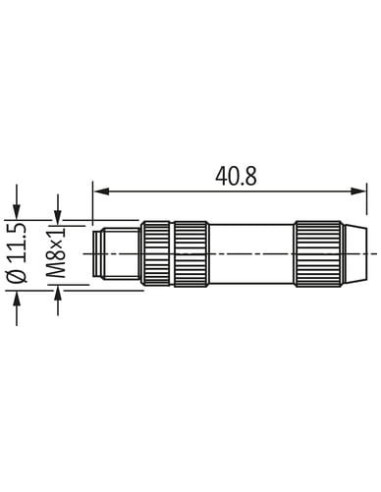

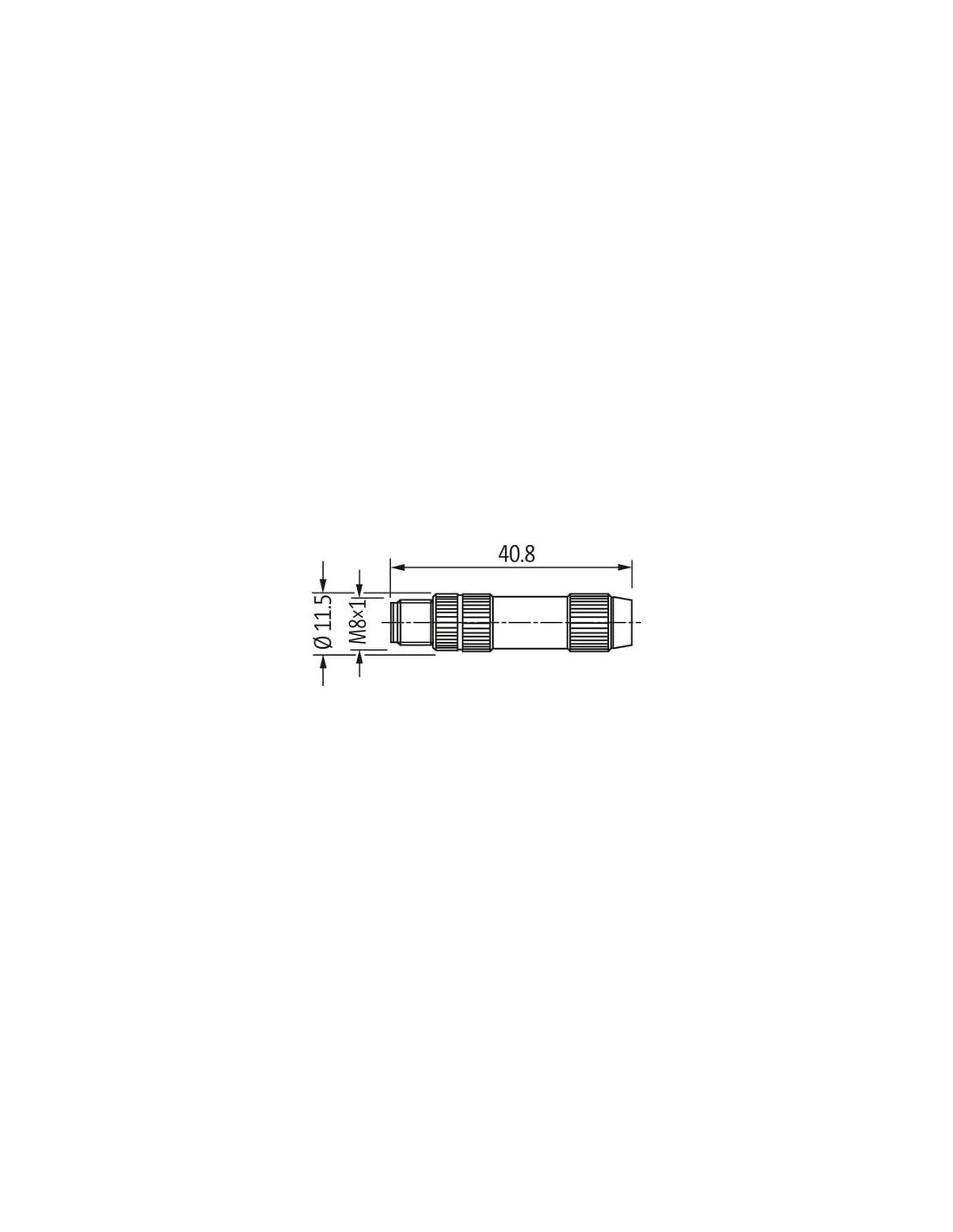

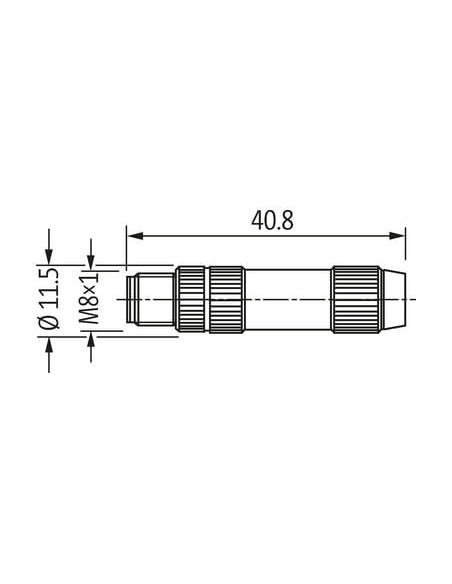

| Wysokość | 40,8 mm |
| Szerokość | 11,5 mm |
| Głębokość | 11,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

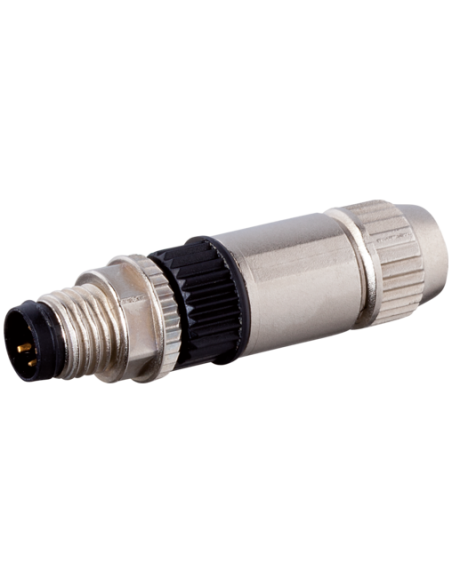

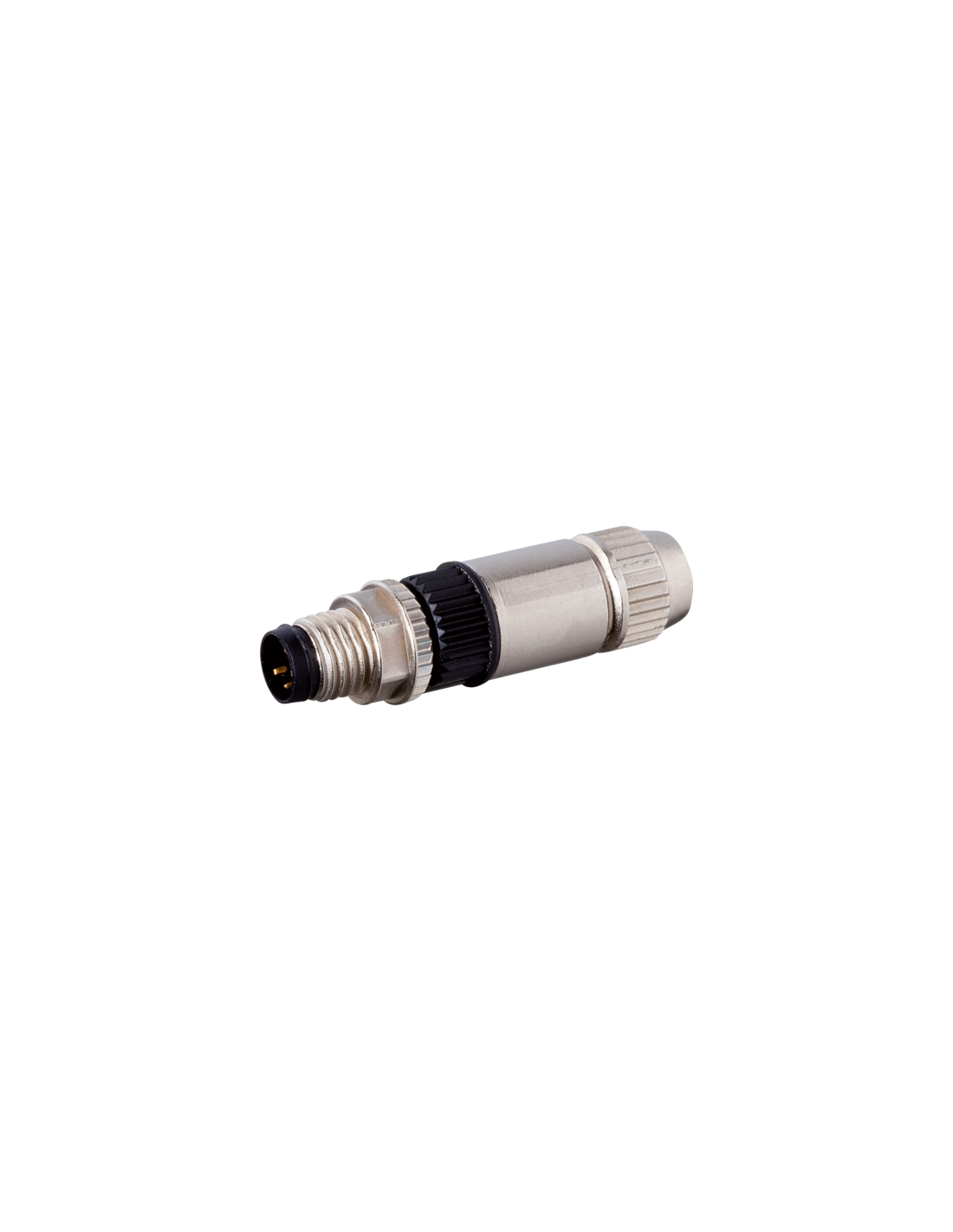

Złącze M8 męskie proste z przewodem polowym (IDC) – 3 piny, kod produktu: 7000-08335-0000000
Złącze M8 męskie z przewodem polowym IDC to niezawodne rozwiązanie stosowane w automatyce przemysłowej, systemach sterowania oraz urządzeniach pomiarowych. Dzięki solidnej konstrukcji i wysokiemu stopniowi ochrony IP67, zapewnia trwałość nawet w wymagających warunkach środowiskowych.
Zastosowanie złącza M8 męskiego – automatyka i robotyka
Złącza M8 cieszą się dużą popularnością w instalacjach przemysłowych, gdzie kluczowe jest szybkie i pewne połączenie sygnałowe. Produkt znajduje zastosowanie m.in. w:
- podłączaniu czujników i aktuatorów w liniach produkcyjnych,
- urządzeniach transportowych i systemach sortowania,
- maszynach do pakowania i robotach przemysłowych,
- szybkiej, beznarzędziowej konfekcji przewodów polowych,
- modułach wejść/wyjść oraz interfejsach automatyki.
Najważniejsze zalety złącza M8 3-polowego
Kompaktowa budowa: Złącze o średnicy 11,5 mm i długości 40,8 mm pozwala na montaż nawet w ograniczonej przestrzeni.
Złącze zaciskowe IDC: Szybki i pewny montaż bez konieczności lutowania oraz możliwość wielokrotnego łączenia.
Wytrzymałość mechaniczna: Zabezpieczenie przeciwwstrząsowe oraz odporność na drgania gwarantują niezawodność pracy nawet w środowiskach o dużym natężeniu ruchu.
Ochrona środowiskowa: Zgodność ze stopniem ochrony IP67 umożliwia pracę w warunkach narażenia na pył i wilgoć.
Wysoka stabilność połączenia: Gwint montażowy M8 x 1 zapewnia pewny montaż oraz optymalne połączenie elektryczne.
Budowa i konfiguracja złącza M8 męskiego
Trzypinowa konstrukcja z kodowaniem typu A ułatwia poprawną instalację oraz zapobiega błędnemu podłączeniu kabli.
W pełni użyte złącze umożliwia przesyłanie różnorodnych sygnałów, w tym zasilania, sygnałów cyfrowych i analogowych.
- Obudowa: Tworzywo PA oraz elementy z miedzi zapewniają wysoką wytrzymałość mechaniczną i odporność na korozję.
- Prosty kabel wyjściowy: Ułatwia prowadzenie przewodów oraz minimalizuje ryzyko uszkodzeń podczas montażu.
- Typ połączenia – IDC (zaciski narzynające): Gwarantuje łatwy i szybki montaż przewodów o przekroju od 0,1 do 0,14 mm².
Warunki eksploatacji i montażu złącza M8
Złącze M8 zostało zaprojektowane do pracy w szerokim zakresie temperatur od -40°C do 85°C, co umożliwia jego zastosowanie zarówno w chłodniach, jak i w gorących halach produkcyjnych.
Dzięki parametrom elektrycznym – napięciu roboczemu do 32 V AC/DC oraz prądowi do 2 A – złącze sprawdza się w typowych aplikacjach sygnałowych i zasilających.
Normy, certyfikaty i bezpieczeństwo
Złącze spełnia wymagania normy DIN EN 61076-2-104 (M8) oraz charakteryzuje się wysoką odpornością na przepięcia do 1,5 kV i izolacją wynoszącą minimum 100 MΩ. Kategoria przepięcia III, zgodność z IEC 60664-1 oraz dodatkowe zabezpieczenia zapewniają bezpieczeństwo użytkowania w warunkach przemysłowych.
