Męski prosty
M12, 5-piny
Kodowanie B
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |

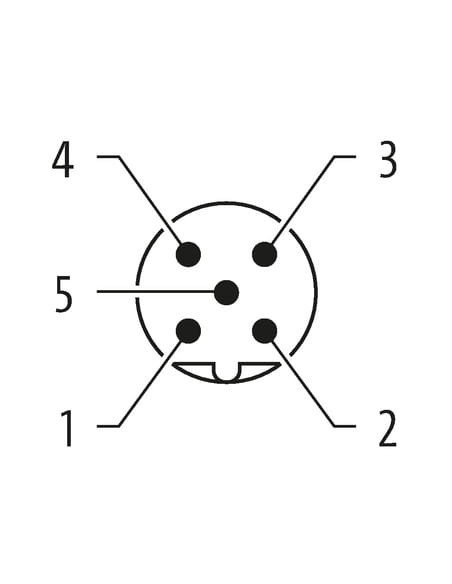

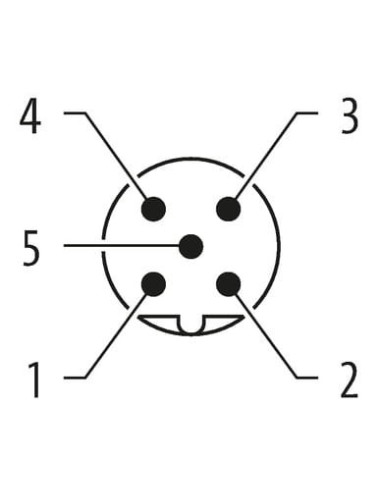

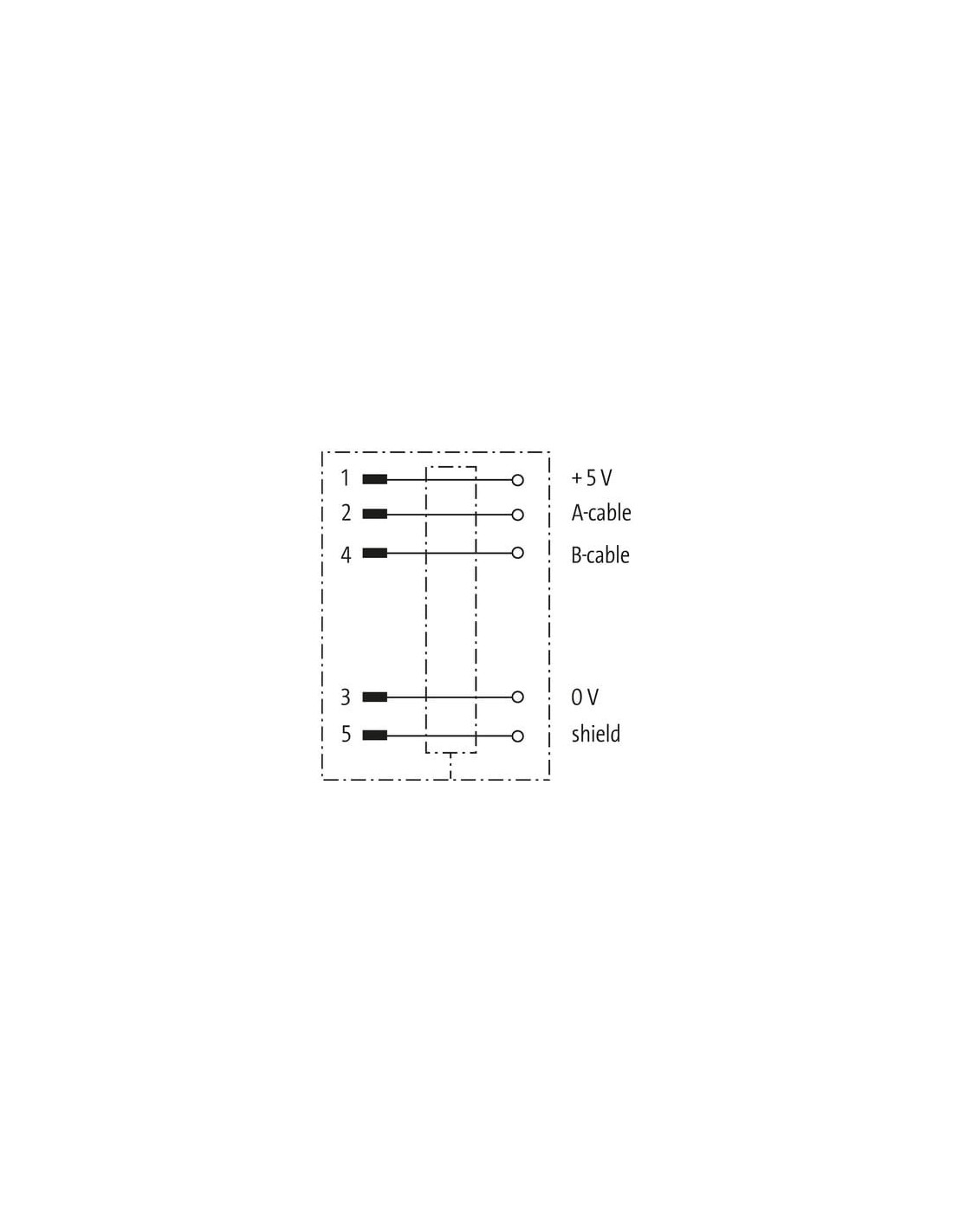

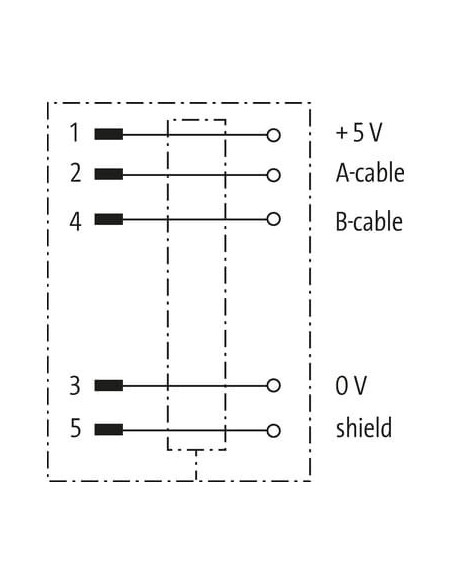

Instalowanie | Układ pinów
| Kodowanie | B |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Powłoka blokady | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 62 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

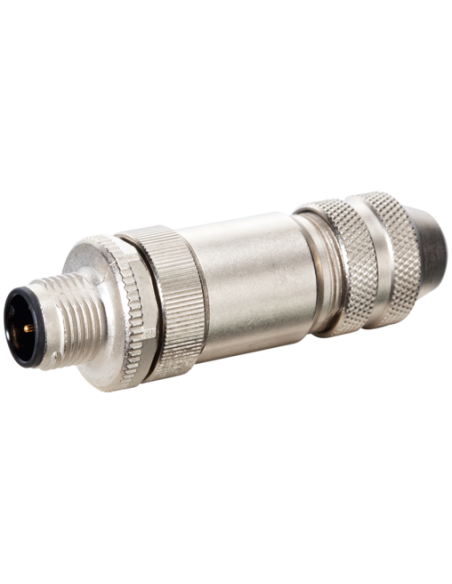

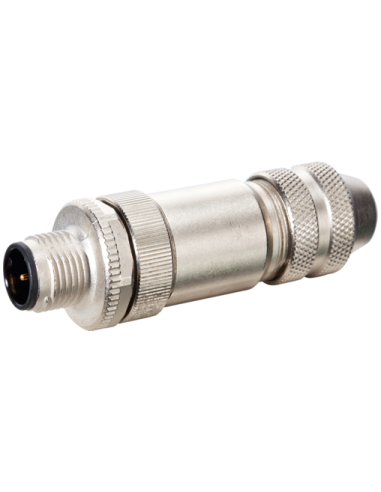

Wtyczka M12 męska prosta – ekranowana do aplikacji przemysłowych Interbus, Profibus
Wtyczka M12 męska prosta (kod produktu: 7000-14001-0000000) to wysokiej jakości komponent przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, szczególnie w systemach komunikacji Interbus oraz Profibus. Dzięki ekranowaniu i solidnej konstrukcji zapewnia niezawodne oraz stabilne połączenia, nawet w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Zastosowanie i najważniejsze cechy – wtyczka M12 B-codowana
B-codowana, 5-pinowa wtyczka M12 znajduje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych, systemach automatyki, sterownikach PLC oraz rozbudowanych sieciach komunikacyjnych. Doskonale sprawdza się w miejscach, gdzie kluczowa jest trwałość i wysoka jakość sygnału przesyłowego.
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, zapewniająca bezawaryjną transmisję danych.
- Solidna obudowa z niklowanego cynku – gwarantuje wysoką wytrzymałość mechaniczną i odporność na uszkodzenia.
- Stopień ochrony IP67 – odporność na wilgoć, kurz oraz inne trudne warunki środowiskowe, idealna do zastosowań zewnętrznych i wewnętrznych.
- Łatwy montaż na zaciski śrubowe – szybka i bezpieczna instalacja bez konieczności lutowania przewodów.
- Dedykowana do przesyłu danych w systemach przemysłowych, w tym Profibus oraz Interbus.
- Prąd roboczy do 4 A oraz napięcie do 60 V AC/DC – spełnia wymogi zasilania i komunikacji w nowoczesnych instalacjach.
Wymiary i montaż – wtyczka M12 prosta

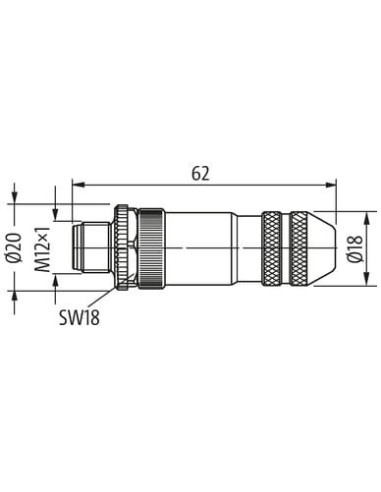

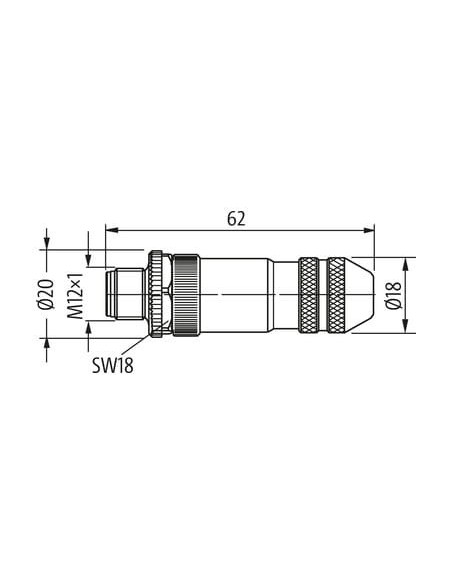

Kompaktowe wymiary (62 x 20 x 20 mm) pozwalają na zastosowanie w ograniczonej przestrzeni, a wygodny gwint M12 x 1 umożliwia pewne zamocowanie oraz relatywnie łatwy serwis. Produkt wyposażony jest w zabezpieczenie przeciwwstrząsowe, co minimalizuje ryzyko poluzowania nawet przy intensywnych drganiach w środowisku przemysłowym.
- Zakres mocowania kabla: 6–8 mm
- Maksymalny przekrój przyłącza: 0,75 mm²
- Montaż: włożenie i dokręcenie, zapewniające szczelność i stabilność połączenia
Warunki eksploatacji i odporność środowiskowa złączek M12
Szeroki zakres temperatury pracy od -40°C do +85°C pozwala na wykorzystanie wtyczki w bardzo zróżnicowanych aplikacjach i strefach klimatycznych. Wysoka jakość materiałów gwarantuje długą żywotność także w miejscach narażonych na działanie chemikaliów – w takich przypadkach zaleca się jednak sprawdzenie odporności materiałowej dla konkretnego zastosowania.
Typowe zastosowania – przemysłowa wtyczka M12 do Profibus, Interbus
Wtyczka M12 męska, prosta, ekranowana polecana jest do:
- podłączania urządzeń automatyki przemysłowej na liniach produkcyjnych,
- tworzenia sieci komunikacyjnych Profibus i Interbus,
- instalacji w maszynach, czujnikach, przetwornikach,
- aplikacji wymagających odporności na wilgoć, pył i silne zakłócenia elektromagnetyczne,
- szybkiego i stabilnego łączenia elementów sterowania i monitorowania w zakładach przemysłowych.
Wtyczka M12 męska, prosta, B-codowana stanowi niezawodny element infrastruktury przemysłowej, umożliwiający bezpieczną i stabilną transmisję danych oraz zapewniający wysoką trwałość w wymagających zastosowaniach.
