Wtyczka push-pull RJ45 - zacisk narzynający IDC
Technika szybkozłączy IDC
Ethernet CAT6A
ekranowany
| Family construction form | RJ45 |
| Materiał styk | Bronze |
| Liczba biegunów | 8 |
| Norma produktu | IEC 61076-3-117 V.14 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC (UL) | 56,5 V |
| Prąd roboczy maks. | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
| Moment obrotowy | 2,5 Nm |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Rezystancja izolacji min. | 500 MΩ |
| Kategoria przepięcia (EN 60950-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał uszczelka | NBR |
| Materiał mocowanie styków | PC |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe

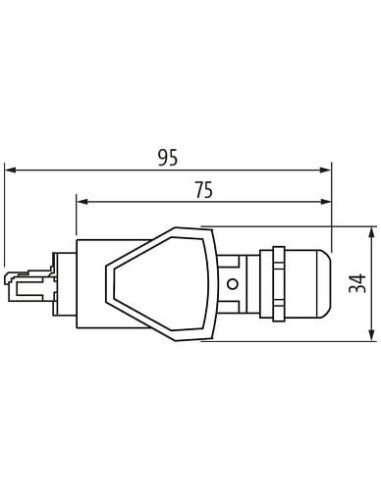

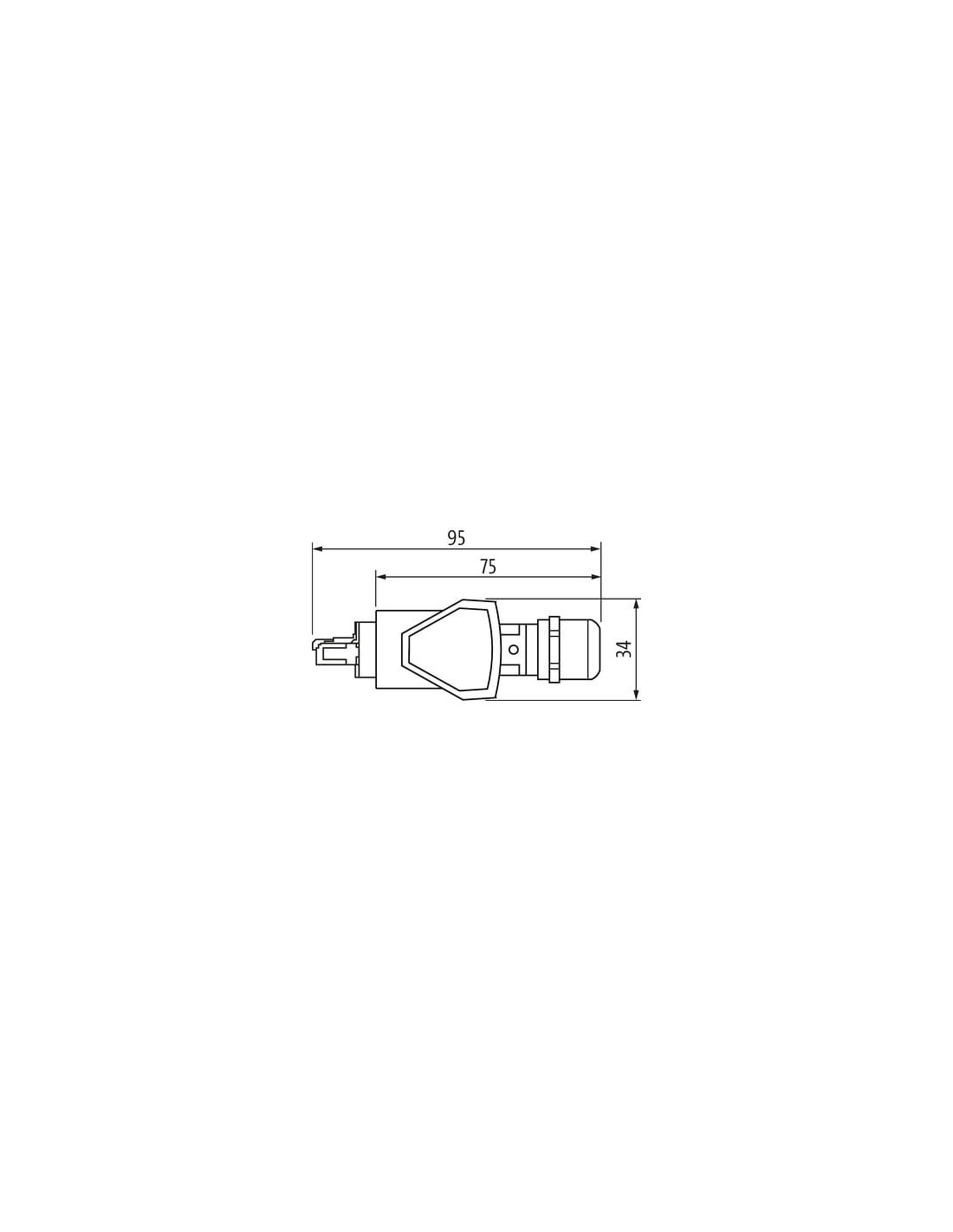

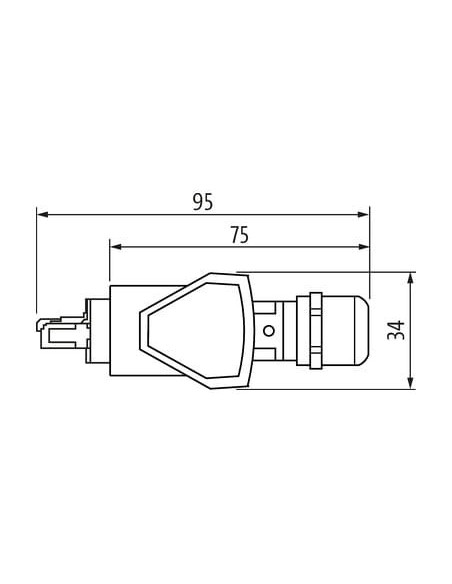

| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

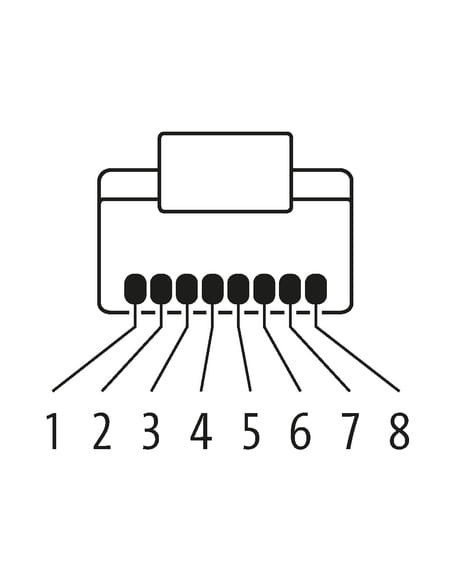

Parametry zacisków
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

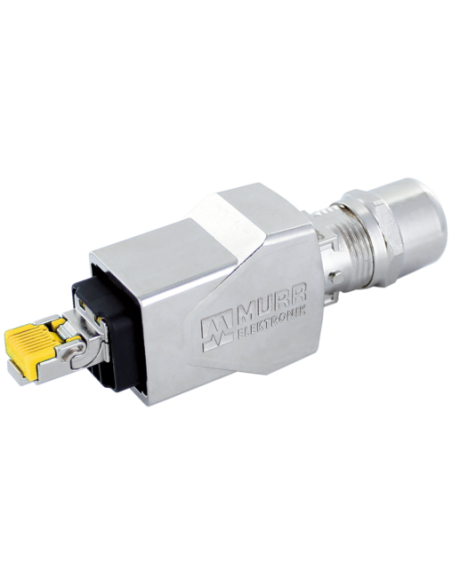

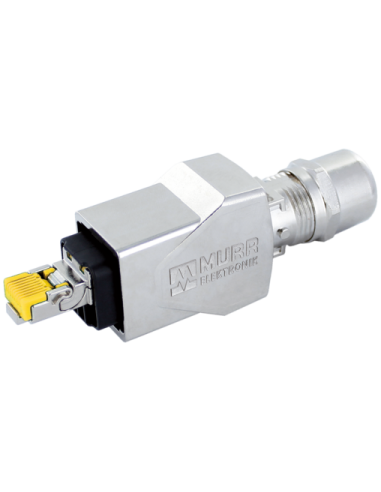

Złącze RJ45 Push Pull męskie 0° IDC – 7000-99581-0000000 do sieci przemysłowych
Złącze RJ45 typu Push Pull męskie 0° IDC to wysokiej klasy komponent stworzony z myślą o profesjonalnych instalacjach sieciowych w wymagających warunkach przemysłowych. Dzięki solidnej metalowej obudowie oraz technologii szybkiego podłączenia IDC, zapewnia niezawodność oraz łatwość montażu zarówno w aplikacjach transmisji danych, jak i automatyce przemysłowej.
Kluczowe cechy złącza RJ45 Push Pull męskiego – 7000-99581-0000000
- Przeznaczenie przemysłowe – odporność na zakłócenia elektromagnetyczne oraz czynniki środowiskowe
- Technika IDC – szybkie i wygodne podłączenie przewodów bez konieczności lutowania
- Kompatybilność z Ethernet CAT6A – wsparcie dla transmisji o wysokiej przepustowości do 10 GBit/s
- Obudowa ekranowana – skuteczna ochrona przed zakłóceniami EMC
- Wytrzymała konstrukcja – metalowa, niklowana powłoka gwarantuje odporność mechaniczną
- Stopień ochrony IP20 – zastosowanie w szafach sterowniczych i wnętrzach maszyn
- 8 styków, zacisk IDC – elastyczność i uniwersalność w okablowaniu przemysłowym
- Praca w szerokim zakresie temperatur: od -40°C do +70°C
Typowe zastosowania złącza RJ45 Push Pull IDC w automatyce
Złącze RJ45 Push Pull męskie to doskonały wybór do nowoczesnych, przemysłowych sieci Ethernet, które wymagają wysokiej przepustowości i niezawodności połączenia. Może być stosowane w wielu branżach, takich jak:
- Sterowanie maszynami w halach produkcyjnych
- Systemy automatyki budynkowej
- Transmisja danych w sieciach przemysłowych
- Integracja urządzeń sieciowych w szafach sterowniczych
- Rozbudowane instalacje monitoringu i CCTV
Korzyści z zastosowania złącza RJ45 Push Pull męskiego 0°
Wyjątkowa odporność na uszkodzenia mechaniczne oraz łatwość montażu bez użycia narzędzi sprawiają, że złącze doskonale sprawdza się w aplikacjach, gdzie szybka wymiana lub podłączenie przewodu jest kluczowe. Ekranowana konstrukcja zabezpiecza sygnał przed szumami i zakłóceniami elektromagnetycznymi, a technologia IDC pozwala na wielokrotne użytkowanie oraz szybkie prace serwisowe.
Parametry elektryczne i bezpieczeństwo użytkowania
Złącze RJ45 Push Pull zaprojektowano zgodnie z normami IEC 61076-3-117, co zapewnia wysoką jakość transmisji oraz bezpieczeństwo użytkowania w trudnych warunkach przemysłowych. Zastosowane materiały – brąz, PC, niklowana powłoka – gwarantują długą żywotność oraz niezawodność złącza.
Produkt oznaczony kodem 7000-99581-0000000 sprawdzi się wszędzie tam, gdzie kluczowe są: wysoka jakość połączenia sieciowego, ochrona przed zakłóceniami oraz łatwość instalacji.
