PROFIBUS
Męski 90°

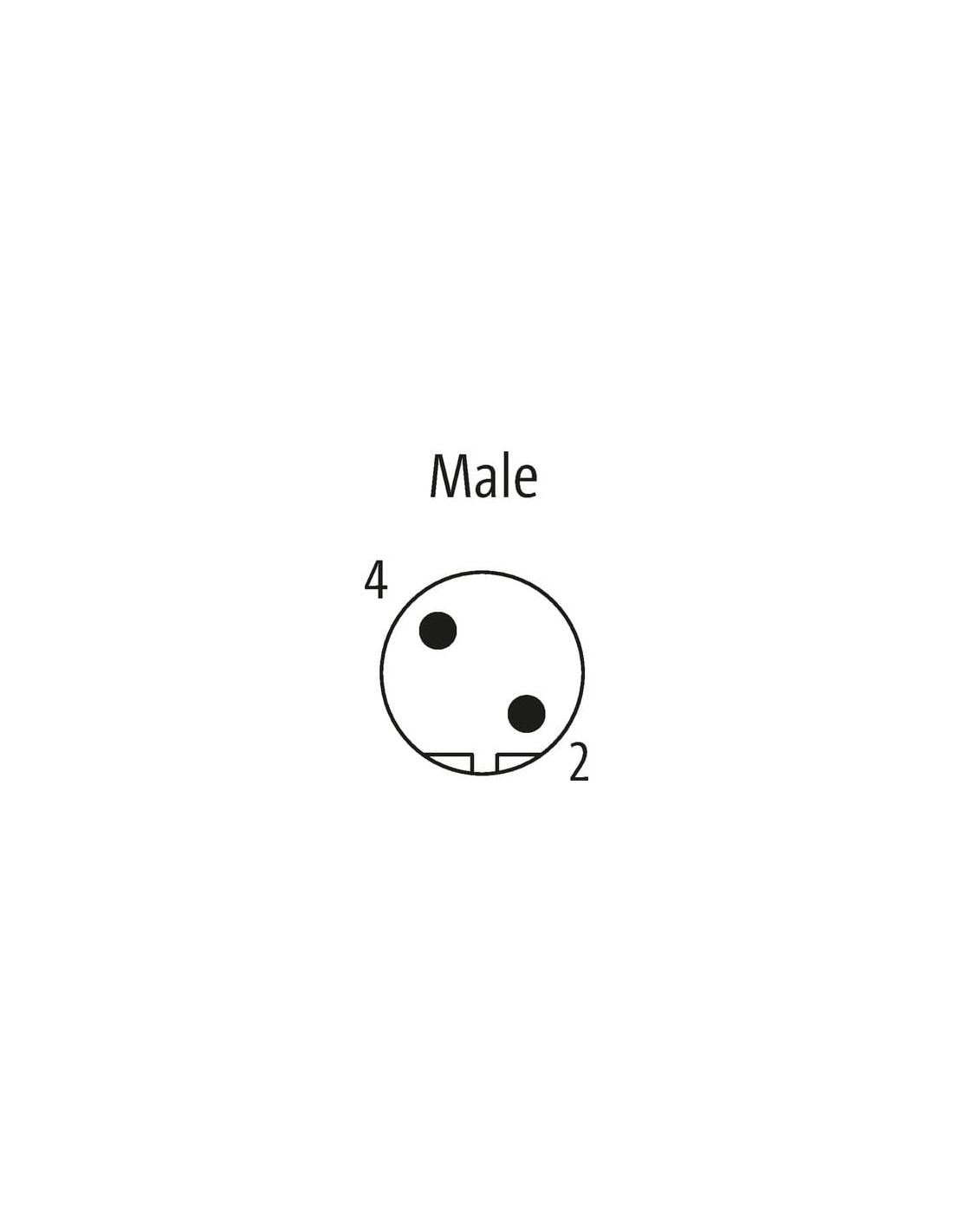

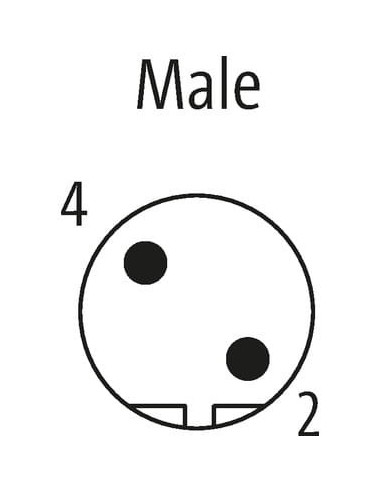

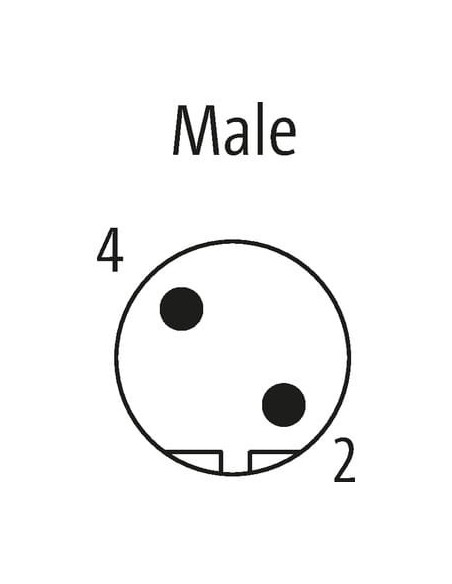

M12, 2-piny
Kodowanie B
ekranowany
Zakres mocowania (Ø kabla): 6...8 mm
Zaciski śrubowe
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

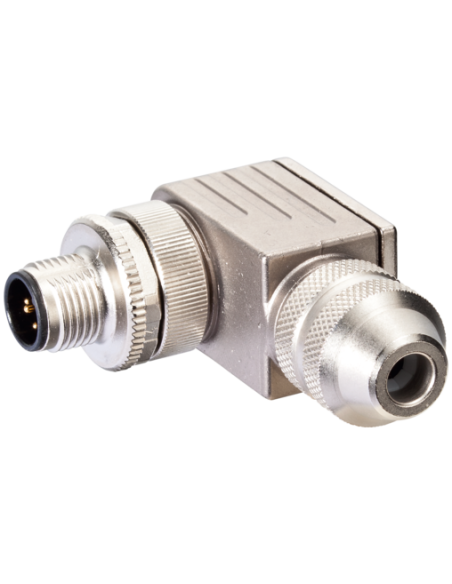

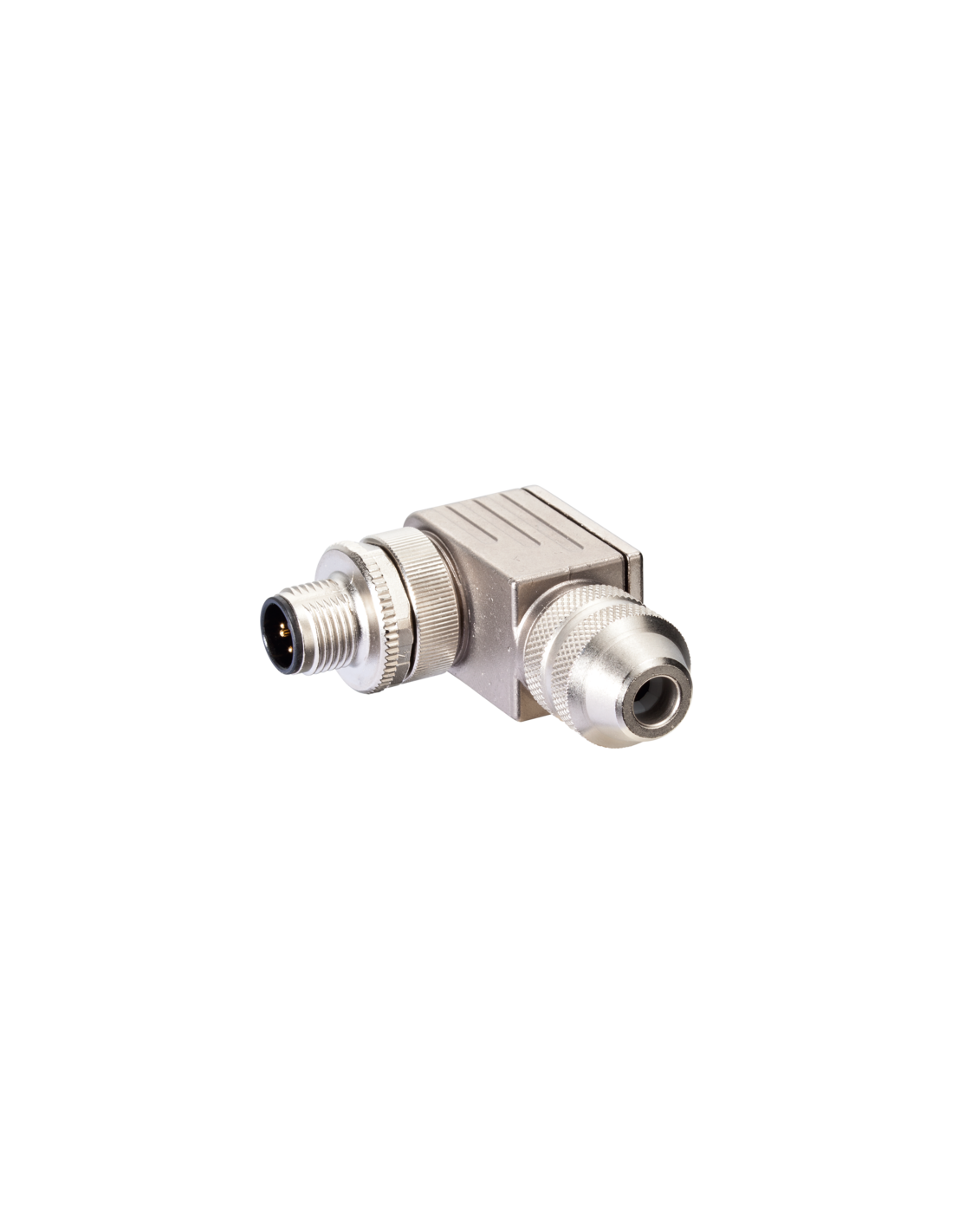

Wtyczka M12 męska kątowa B-Code 6-8mm – Profibus, 7000-14015-0000000
Wtyczka M12 męska kątowa B-Code o symbolu 7000-14015-0000000 to niezawodny i uniwersalny element złączny przeznaczony do zastosowań w sieciach PROFIBUS oraz w instalacjach przemysłowych. Wtyczka spełnia surowe normy jakości, gwarantując stabilność i bezpieczeństwo transmisji danych nawet w wymagających warunkach otoczenia.
Zastosowanie wtyczki M12 męskiej B-Code
Wtyczka M12 w kodowaniu B znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach przesyłowych oraz wszędzie tam, gdzie wymagane jest pewne i niezawodne połączenie sygnałowe typu PROFIBUS. Doskonale sprawdza się jako:
- Złącze do urządzeń automatyki – czujników, siłowników czy sterowników.
- Złącze w liniach produkcyjnych oraz w systemach transportu wewnętrznego.
- Element połączeniowy w instalacjach monitoringu przemysłowego.
- Wykorzystywana w systemach wymagających szybkiego i łatwego serwisu oraz modułowej rozbudowy sieci PROFIBUS.

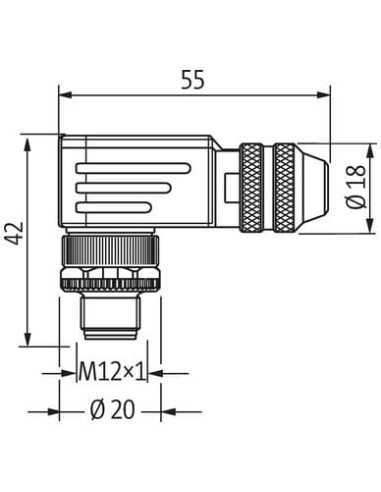

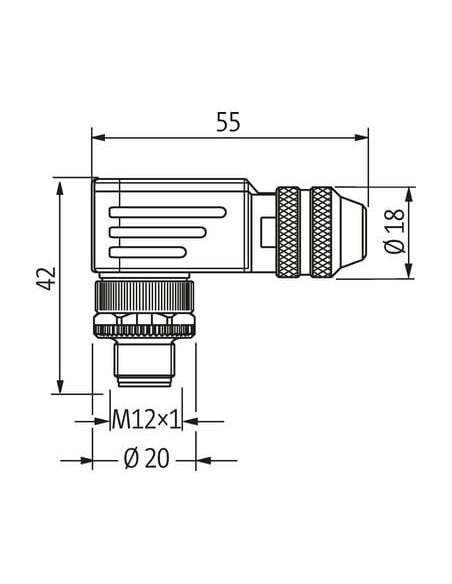

Budowa i konstrukcja wtyczki M12 kątowej
Kątowa obudowa wtyczki umożliwia wygodny montaż nawet w trudno dostępnych przestrzeniach. Obudowa została wykonana z niklowanego mosiądzu, co zapewnia wysoką trwałość mechaniczną i odporność na korozję.
- Zakres średnicy kabla: 6–8 mm
- Zaciski śrubowe ułatwiają szybkie i pewne mocowanie przewodów.
- Ekranowanie zapewnia ochronę przed zakłóceniami elektromagnetycznymi.
- Stopień ochrony IP67 – odporność na kurz i czasowe zanurzenie w wodzie.

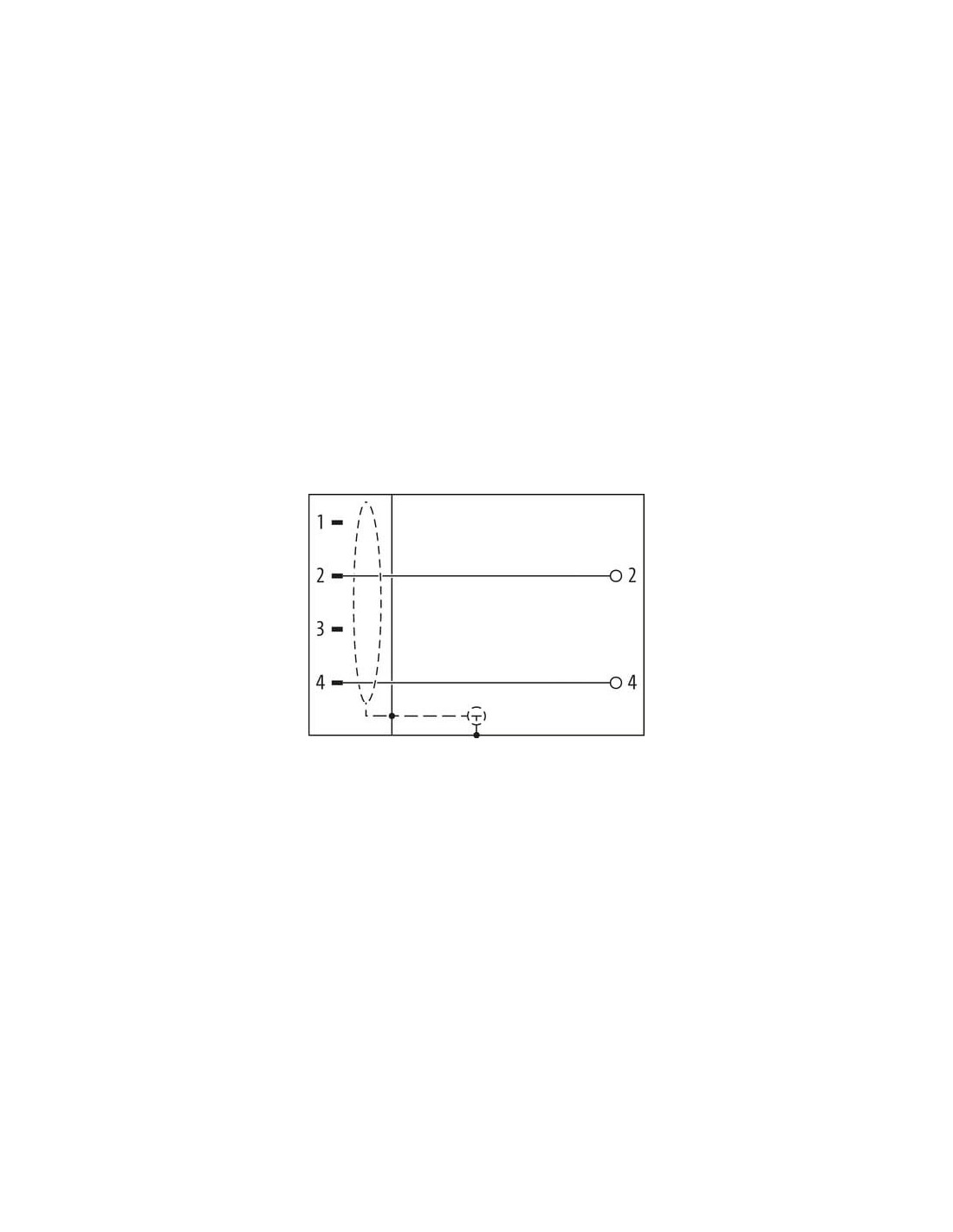

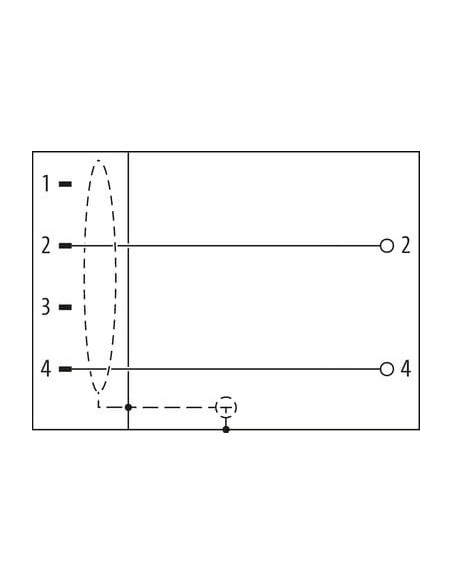

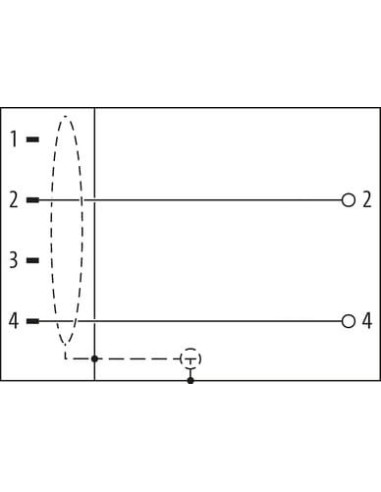

- 2 piny, zgodność z kodowaniem B – typowe dla sieci PROFIBUS.
Typowe zalety i cechy wtyczki przemysłowej M12
Kątowa wtyczka M12 znacząco upraszcza prowadzenie przewodów i ułatwia instalację tam, gdzie miejsce na podłączenie jest ograniczone.
Dodatkowymi atutami tego rozwiązania są:
- Wysoka niezawodność połączenia nawet w środowiskach narażonych na wilgoć, kurz i drgania.
- Prosta konserwacja i szybka wymiana przewodu dzięki zastosowaniu zacisków śrubowych.
- Uniwersalność zastosowań – kompatybilność ze standardowymi instalacjami M12 oraz systemami PROFIBUS.
- Bezpieczne użytkowanie w szerokim zakresie temperatur: od –25 °C do +85 °C.
Bezpieczeństwo użytkowania – wtyczka M12 męska 7000-14015-0000000
Wtyczka spełnia wysokie normy bezpieczeństwa (IP67), nie tylko chroniąc urządzenia przed kurzem i wodą, ale także zapewniając stabilność połączenia dzięki przemyślanej konstrukcji i solidnym materiałom. Wskazówka montażowa: dla zapewnienia pełnej ochrony zaleca się zabezpieczenie wtyczki przed nadmiernymi obciążeniami mechanicznymi, na przykład przy pomocy opasek kablowych, oraz zachowanie minimalnych promieni gięcia przewodów – co jest ważne dla utrzymania parametrów szczelności.
Kompaktowe rozwiązanie do profesjonalnych instalacji
Wtyczka M12 męska kątowa kodowana B jest rekomendowana do zastosowań, gdzie liczy się trwałość, prostota montażu oraz odporność na trudne warunki środowiskowe – takich jak hale produkcyjne, linie montażowe, systemy transportowe oraz wszelkie instalacje przemysłowe PROFIBUS.
