Ethernet
PROFINET
Męski 90°
90° dolny
RJ45, 8-piny
Samozłączne
ekranowany
Stopień ochrony IP20
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | RJ45 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e (ANSI/TIA/EIA-568-B.2-2001), CAT5 Class D wg ISO/IEC 11801 |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,23 mm² |
| Przekrój przyłącza maks. | 0,32 mm² |
| Numer AWG min. | 22 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
| Cykle wtykowe min. | 750 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Kategoria przepięcia (EN 60950-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

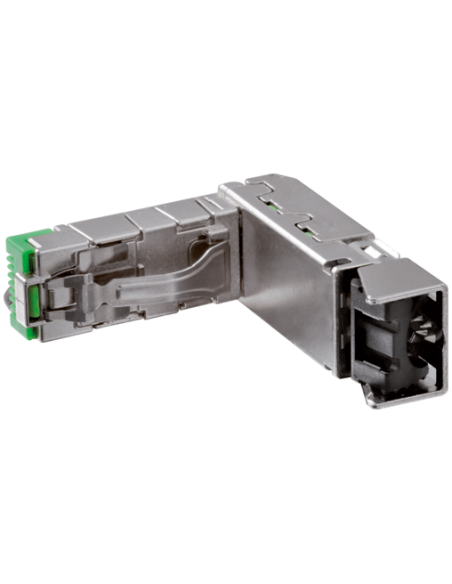

Wtyczka RJ45 Heavy Duty męska 90° 8-polowa ProfiNet – solidne złącze przemysłowe
Wtyczka RJ45 Heavy Duty męska 90° o kodzie produktu 7000-74091-0000000 to wytrzymałe i ekranowane złącze stworzone z myślą o wymagających zastosowaniach przemysłowych. Przystosowana do pracy w systemach Ethernet oraz PROFINET, idealnie nadaje się do nowoczesnych aplikacji automatyki, w których liczy się niezawodność i szybka transmisja danych.
Wytrzymała konstrukcja złącza RJ45 do aplikacji przemysłowych
Złącze zostało wykonane z odlewu cynkowego pokrytego niklowaniem, co zapewnia wysoką odporność na uszkodzenia mechaniczne oraz długotrwałą eksploatację w trudnych warunkach otoczenia. Dzięki 90-stopniowej dolnej konstrukcji męskiej umożliwia efektywne prowadzenie przewodów w miejscach o ograniczonej przestrzeni montażowej, minimalizując ryzyko uszkodzenia kabla.
Kompatybilność z systemami Ethernet i PROFINET
RJ45 Heavy Duty 8-polowa jest dedykowana do przemysłowych sieci Ethernet i PROFINET. Doskonała jakość sygnału oraz pełna zgodność z kategorią transmisji CAT5e pozwala osiągnąć prędkości przesyłu danych do 1000 Mbit/s, co umożliwia wykorzystanie złącza w zaawansowanych aplikacjach, takich jak automatyka, sterowanie i monitoring procesów produkcyjnych.
Bezpieczna instalacja i niezawodność działania
Wtyczka wyposażona jest w samozaciskowe styki IDC, które zapewniają łatwy i pewny montaż przewodów bez konieczności lutowania. Dodatkową korzyścią jest powłoka styków pokryta złotem, gwarantująca stabilny kontakt oraz odporność na korozję. Konstrukcja umożliwia wielokrotne łączenie – minimum 750 cykli wtykowych.
Uniwersalne zastosowania w wymagającym środowisku
Wtyczka RJ45 Heavy Duty męska 90° doskonale sprawdzi się w instalacjach:
- szaf sterowniczych
- węzłach sieci przemysłowych PROFINET i Ethernet
- maszynach i liniach produkcyjnych
- systemach monitoringu i kontroli
- automatyce budynkowej
Dzięki ochronie IP20 oraz szerokiemu zakresowi temperatur pracy od -40°C do +70°C, produkt przystosowany jest do działania w trudnych warunkach fabrycznych. Zastosowanie wysokiej jakości ekranowania minimalizuje wpływ zakłóceń elektromagnetycznych.
Wymiary i konstrukcja ergonomiczna – schematy złącza

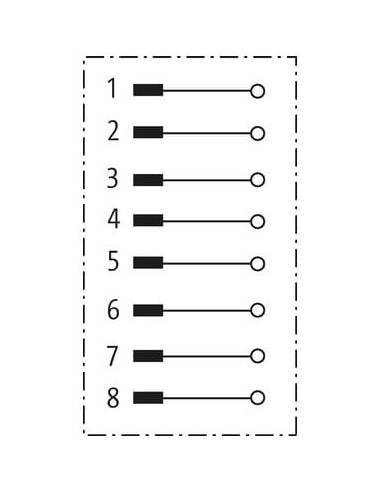

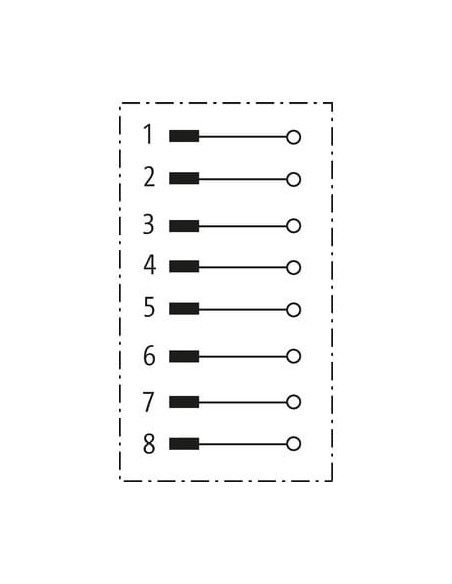

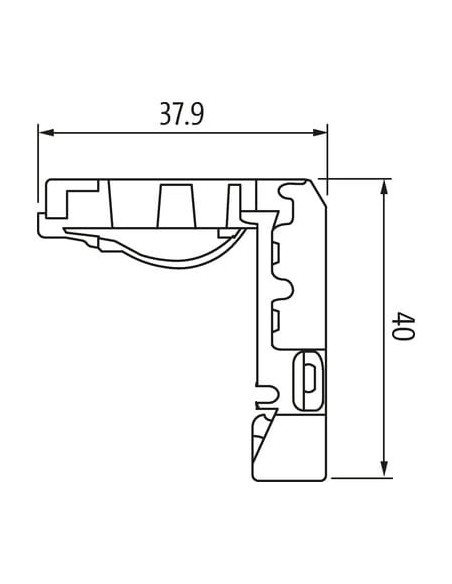

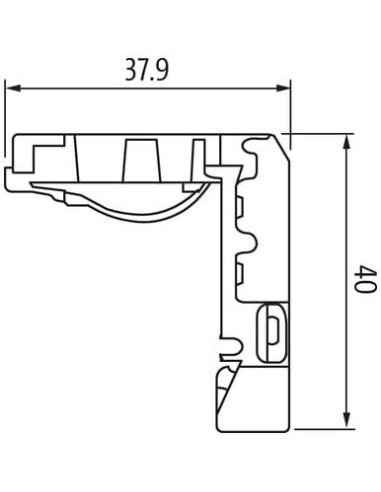

Kompaktowe rozmiary (37,9 mm x 40 mm) pozwalają na integrację w miejscach o ograniczonej przestrzeni. Złącze oferuje czytelny i stabilny układ pinów (8-polowy), zgodny ze standardami przemysłowymi, co ilustrują załączone schematy.
Podsumowanie – profesjonalna wtyczka RJ45 dla automatyki i przemysłu
Wtyczka RJ45 Heavy Duty męska 90° ProfiNet to niezawodne i solidne rozwiązanie dla zaawansowanych sieci przemysłowych, spełniające wymagania dotyczące trwałości, szybkości transmisji oraz prostoty instalacji. Jej konstrukcja odporna na czynniki środowiskowe gwarantuje długą i bezawaryjną eksploatację w nowoczesnych aplikacjach automatyki.
