Dostępny
PROFIBUS, Interbus
Żeński kątowe
M12, 5-piny
Kodowanie B
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

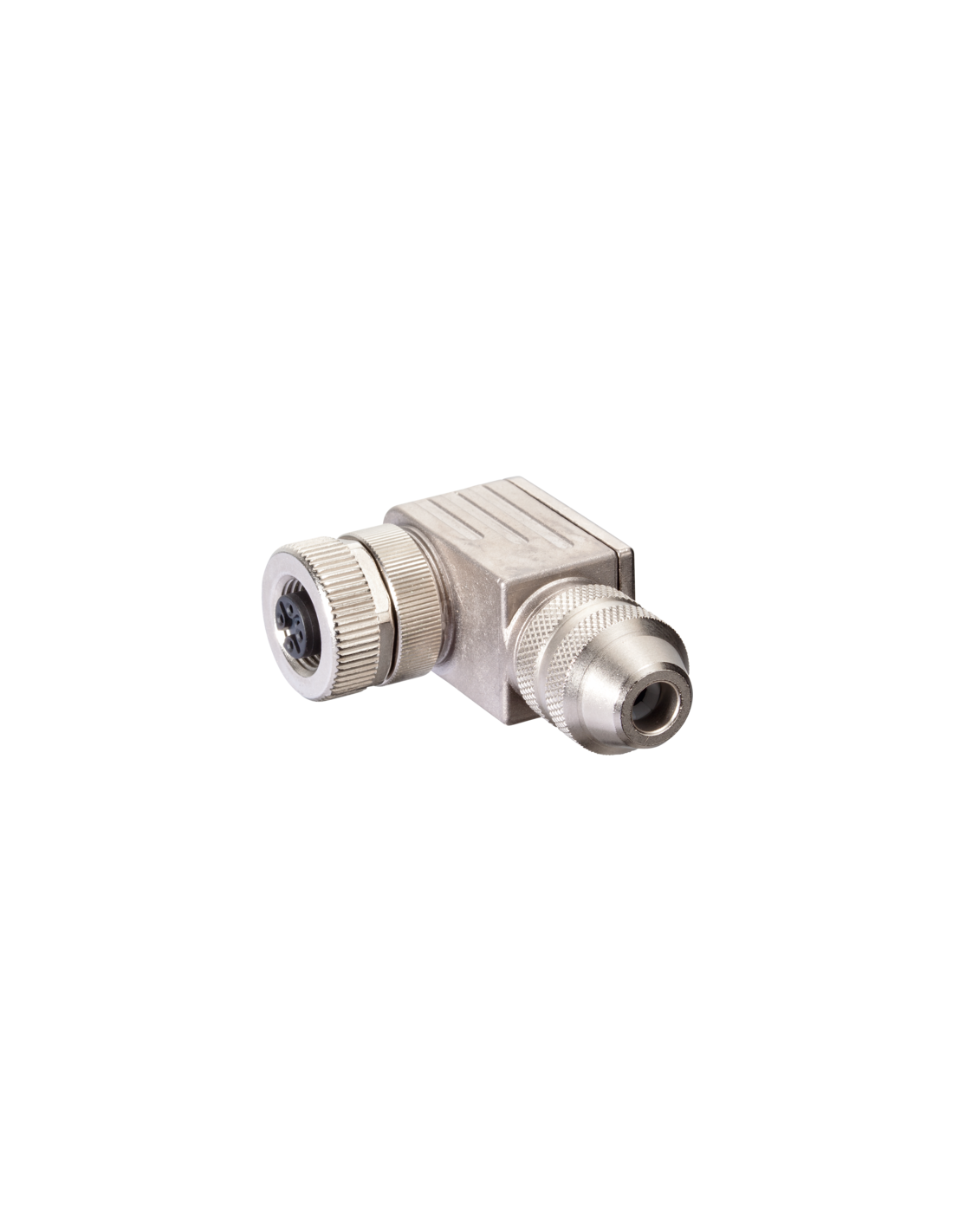

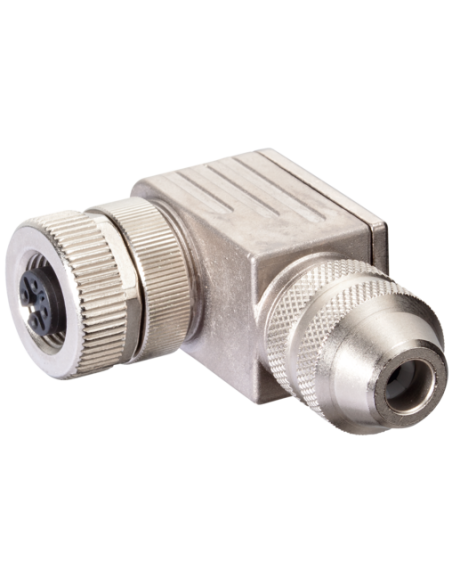

Wtyczka M12 żeńska kątowa B-Coded 5-pinowa – Złącze przemysłowe PROFIBUS / Interbus
Wtyczka M12 żeńska kątowa B-Code 5-pin 7000-14031-0000000 to wysokiej jakości złącze przeznaczone do przemysłowych aplikacji automatyki, szczególnie kompatybilne z systemami PROFIBUS oraz Interbus. Produkt charakteryzuje się precyzyjnym wykonaniem oraz solidną konstrukcją, co zapewnia niezawodność i trwałość nawet w wymagających warunkach przemysłowych.
Zastosowania przemysłowe wtyczki M12 B-Coded
Złącze to znajduje szerokie zastosowanie w systemach sterowania, automatyki przemysłowej, maszynach, liniach produkcyjnych oraz sieciach komunikacyjnych. Idealnie sprawdza się w instalacjach wymagających odporności na zakłócenia elektromagnetyczne (EMC) i wysokiego poziomu szczelności. Dzięki kątowej konstrukcji wtyczka pozwala na wygodne podłączenie kabli w trudno dostępnych miejscach oraz ogranicza ryzyko uszkodzenia przewodów przy zgięciach.
- Kątowa konstrukcja – oszczędność miejsca i łatwość montażu nawet w ciasnych przestrzeniach.
- Ekranowanie – zabezpiecza przed zakłóceniami EMC, gwarantując stabilny sygnał.
- Zaciski śrubowe – umożliwiają szybkie i pewne podłączenie przewodów bez lutowania.
- Stopień ochrony IP67 – pełna odporność na pył i wodę w zanurzeniu, pozwala na stosowanie w trudnych warunkach środowiskowych.
- Obudowa niklowana z mosiądzu – zapewnia wytrzymałość mechaniczną oraz odporność na korozję.
- Zakres mocowania kabli: 6...8 mm – dostosowanie do różnych średnic przewodów.

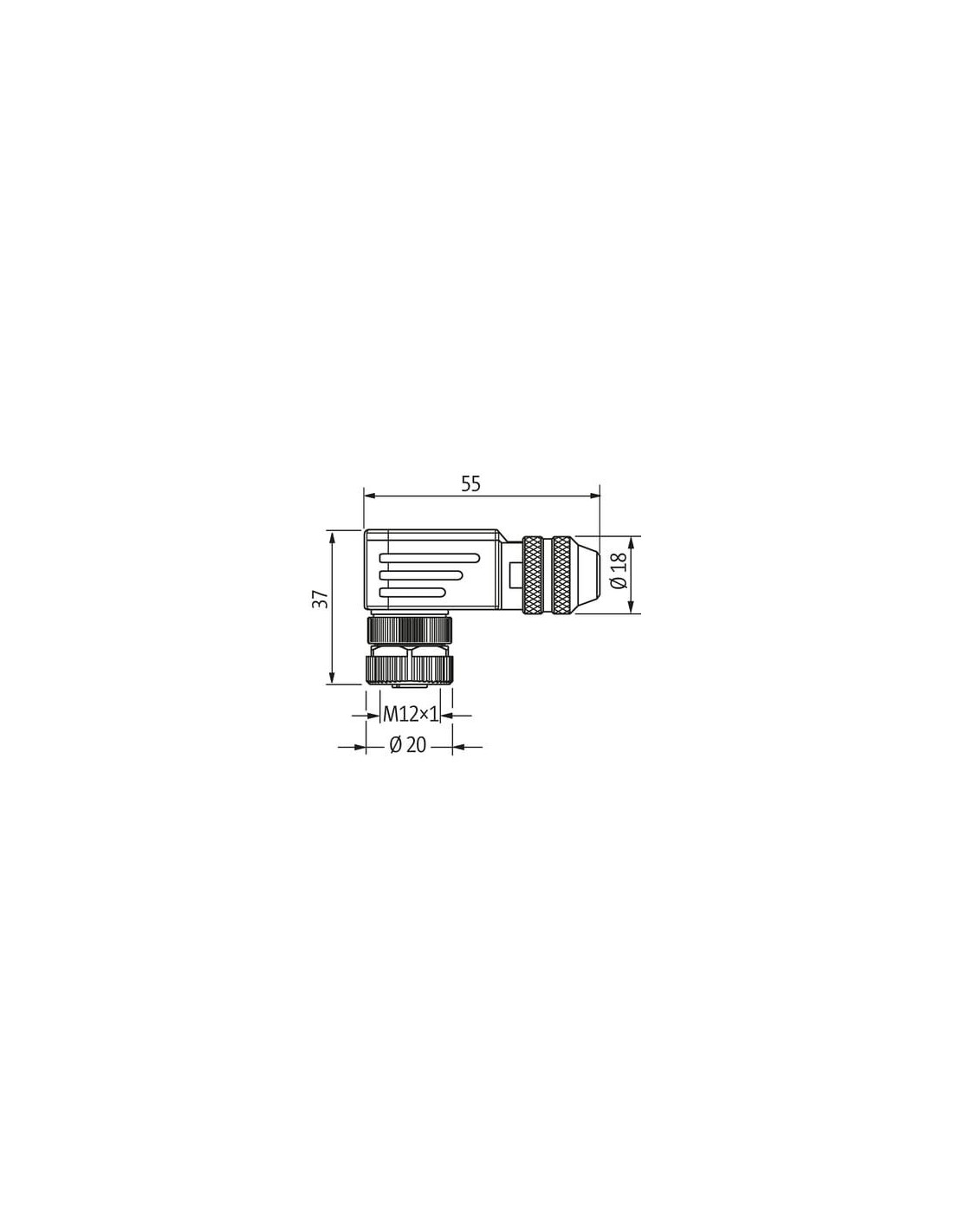

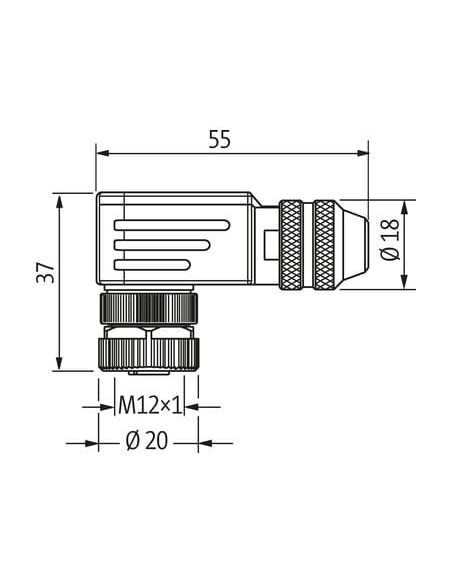

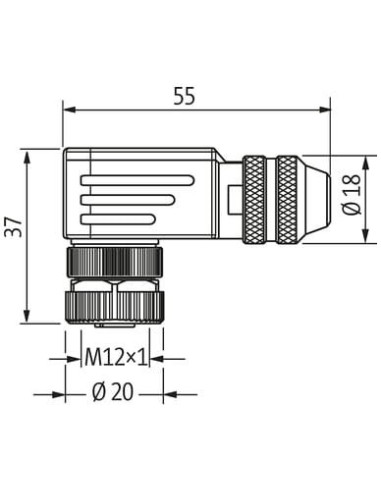

Konstrukcja i parametry techniczne złącza M12 B-Code

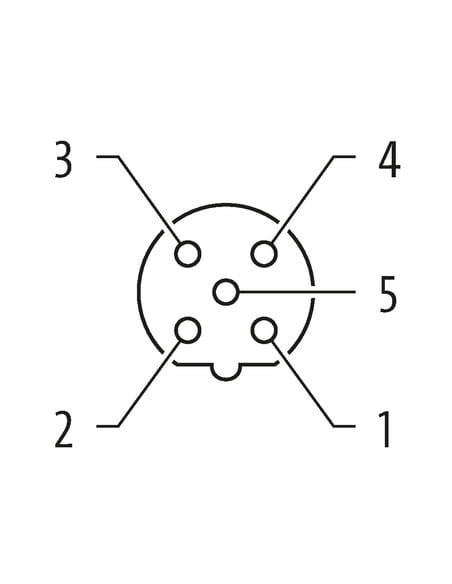

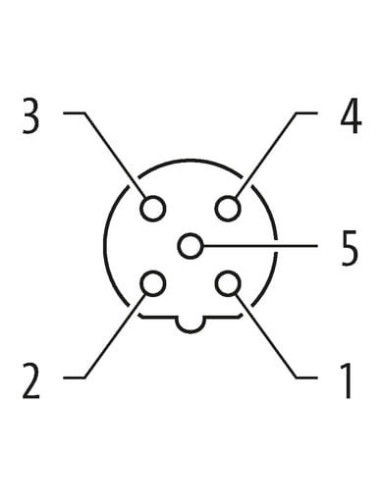

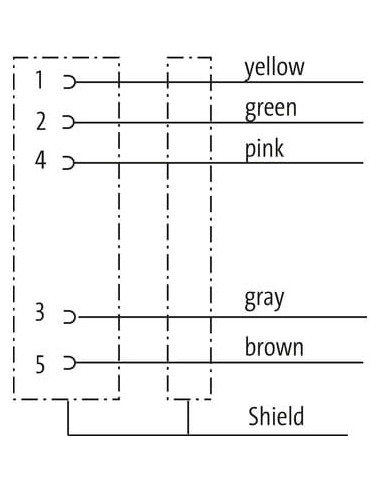

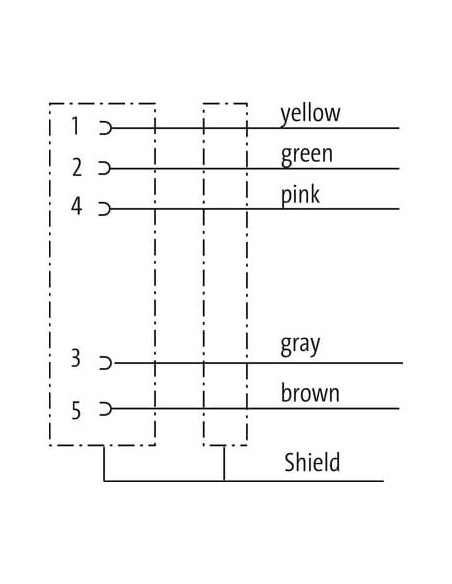

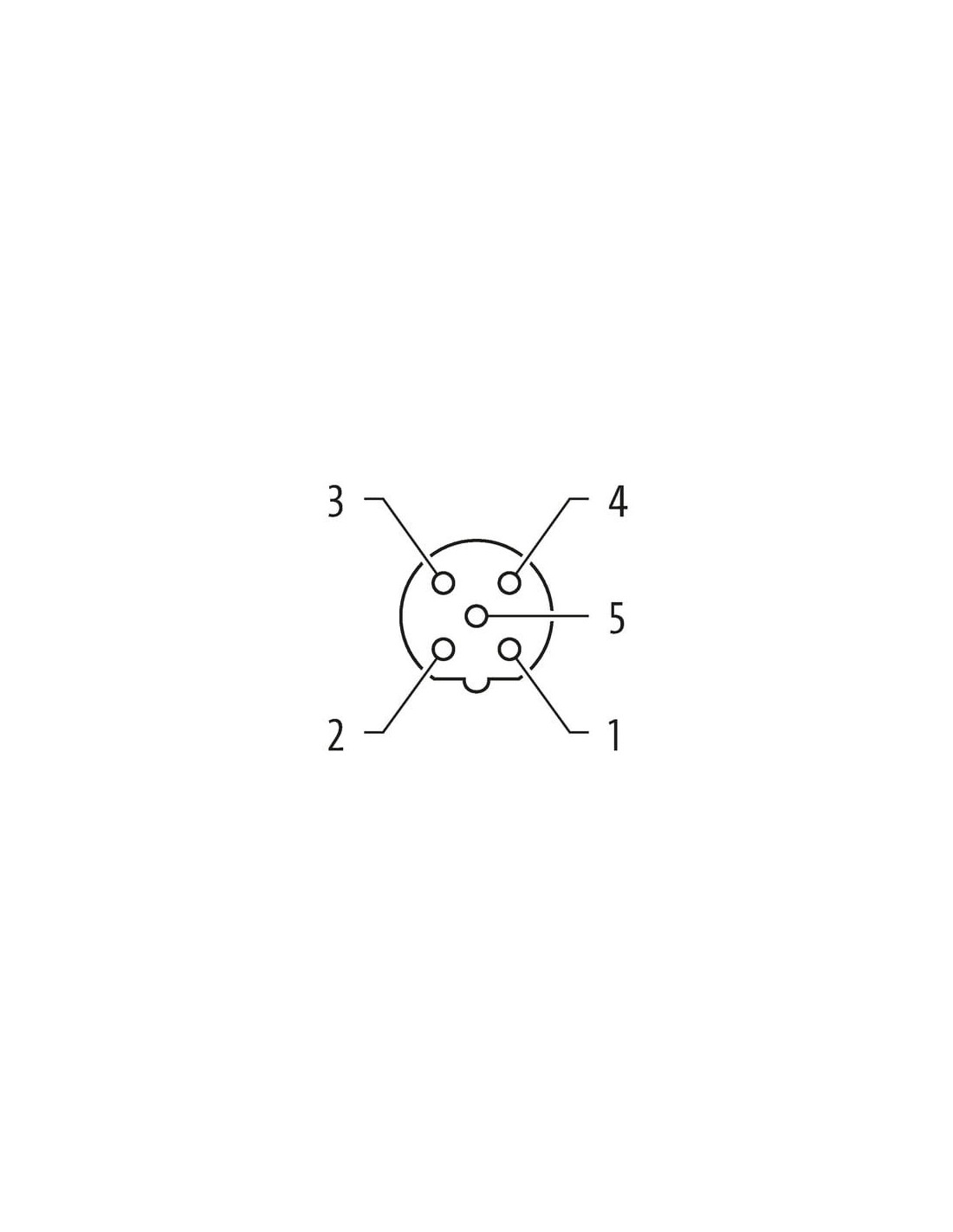

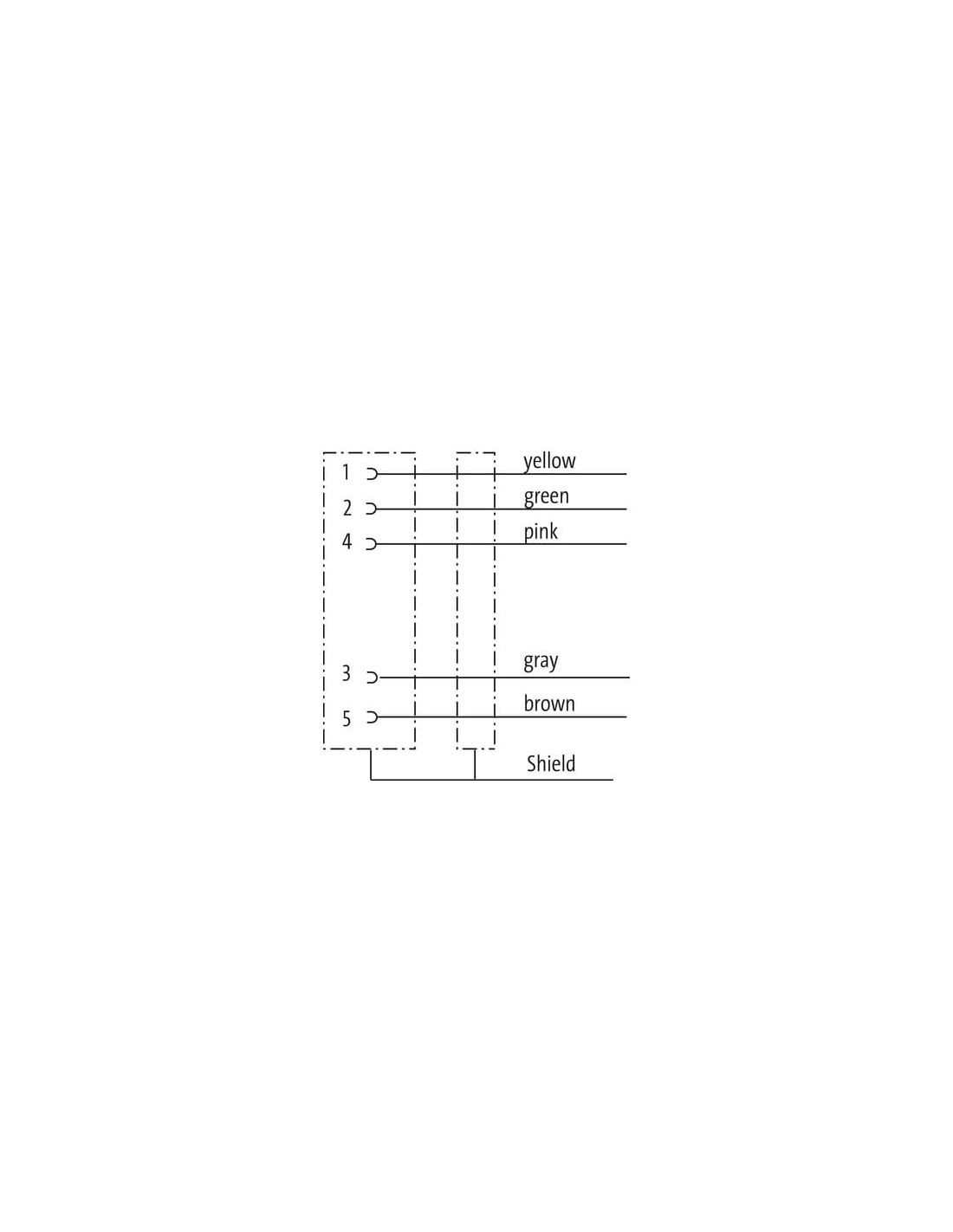

Wtyczka posiada 5-pinowe gniazdo z kodowaniem typu B, które umożliwia szybkie i bezbłędne podłączanie okablowania zgodnie z kolorystyką przewodów. Schemat pinów zapewnia kompatybilność z przewodami PROFIBUS i Interbus. Maksymalny prąd roboczy wynosi 4A, a napięcie robocze do 60 V AC/DC, co gwarantuje odpowiednie parametry dla większości aplikacji automatyki.
Odporność na warunki środowiskowe
Wtyczka została zaprojektowana z myślą o pracy w szerokim zakresie temperatur: od -40°C do +85°C, co umożliwia montaż zarówno w halach produkcyjnych, jak i na zewnątrz obiektów przemysłowych. Norma ochrony IP67 zapewnia niezawodność działania nawet przy czasowym zanurzeniu w wodzie.
Typowe zastosowania i korzyści z użycia złącza M12 B-Code
- Instalacje PROFIBUS i Interbus – szybkie łączenie oraz serwisowanie sieci komunikacyjnych.
- Zastosowanie w robotyce i liniach produkcyjnych.
- Maszyny i urządzenia przemysłowe wymagające wysokiej odporności na czynniki środowiskowe.
- Systemy automatyki budynków, transportu wewnętrznego i monitoringu.
Kątowa wtyczka M12 B-Coded to pewne i trwałe rozwiązanie dla wymagających środowisk przemysłowych. Dzięki uniwersalności i wysokim parametrom konstrukcyjnym zapewnia niezawodne połączenie elektryczne w każdej aplikacji.
