M12 (żeński) 5-piny, kodowanie L
Samozłączne
Zaciski nożowe
0.75...1.5 mm²
Zakres mocowania (Ø kabla)
5.8...13.5 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Miedź |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,8 mm |
| Obszar zaciskowy maks. | 13,5 mm |
| Wysokość | 53 mm |
| Szerokość | 25 mm |
| Głębokość | 25 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

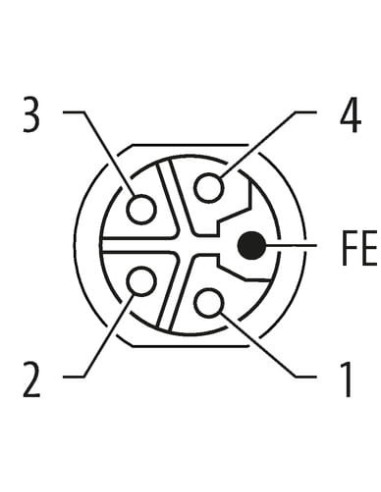

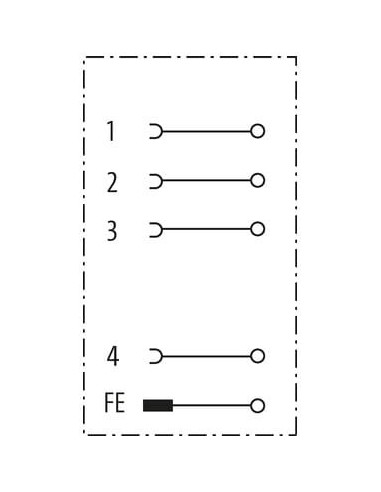

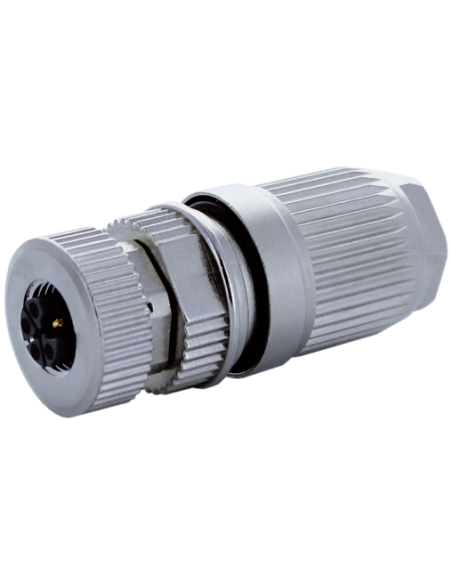

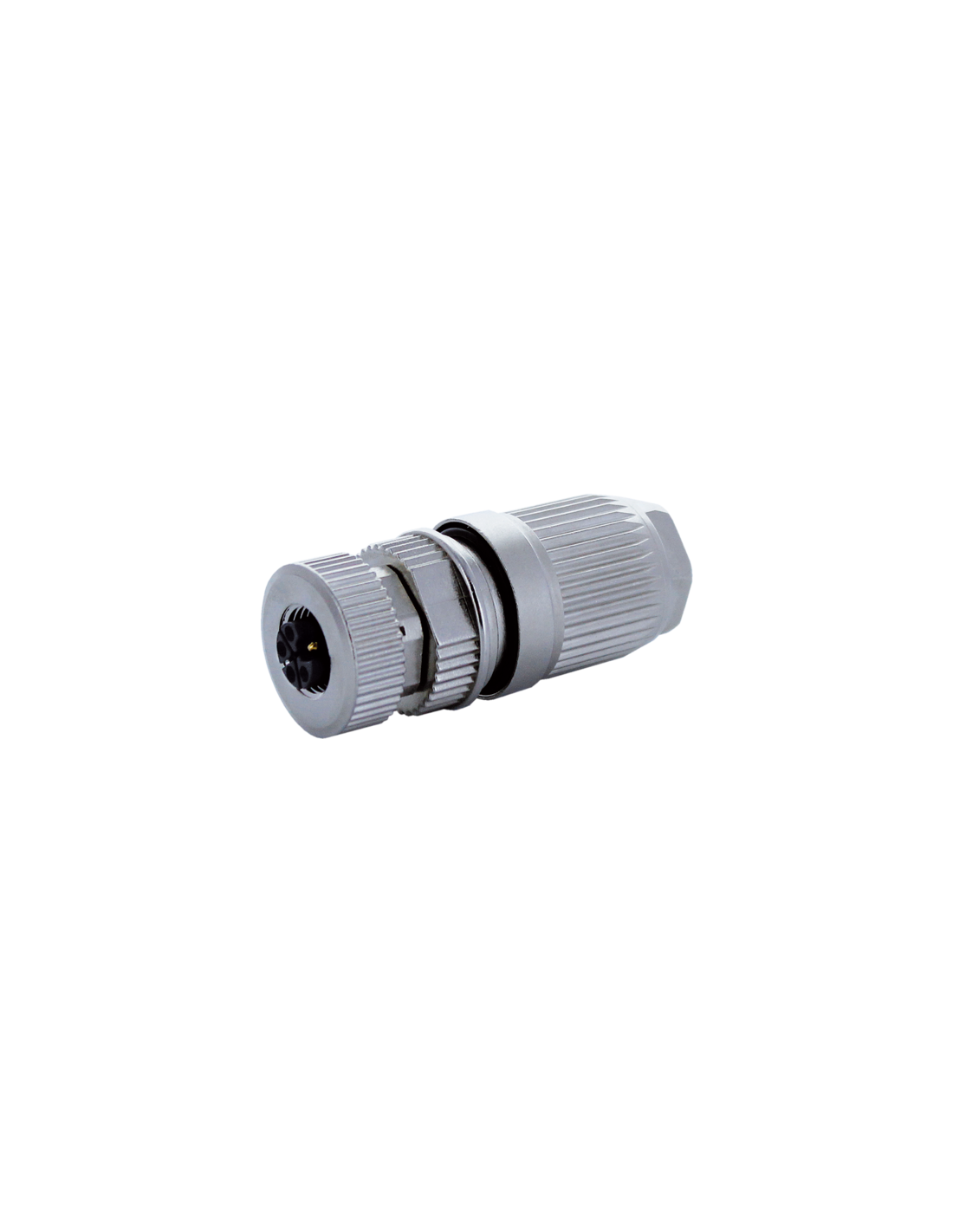

Wtyczka M12 żeńska 5-polowa L-codowana do automatyki przemysłowej
Wtyczka M12 żeńska 5-polowa L-codowana o kącie prostym (0°) to wysokiej jakości złącze przemysłowe, przeznaczone do niezawodnych połączeń w wymagających aplikacjach automatyki, robotyki oraz systemach zasilania i transmisji sygnałów. Kod produktu: 7000-P4421-0000000.
Zaawansowana budowa i trwałość złącza M12

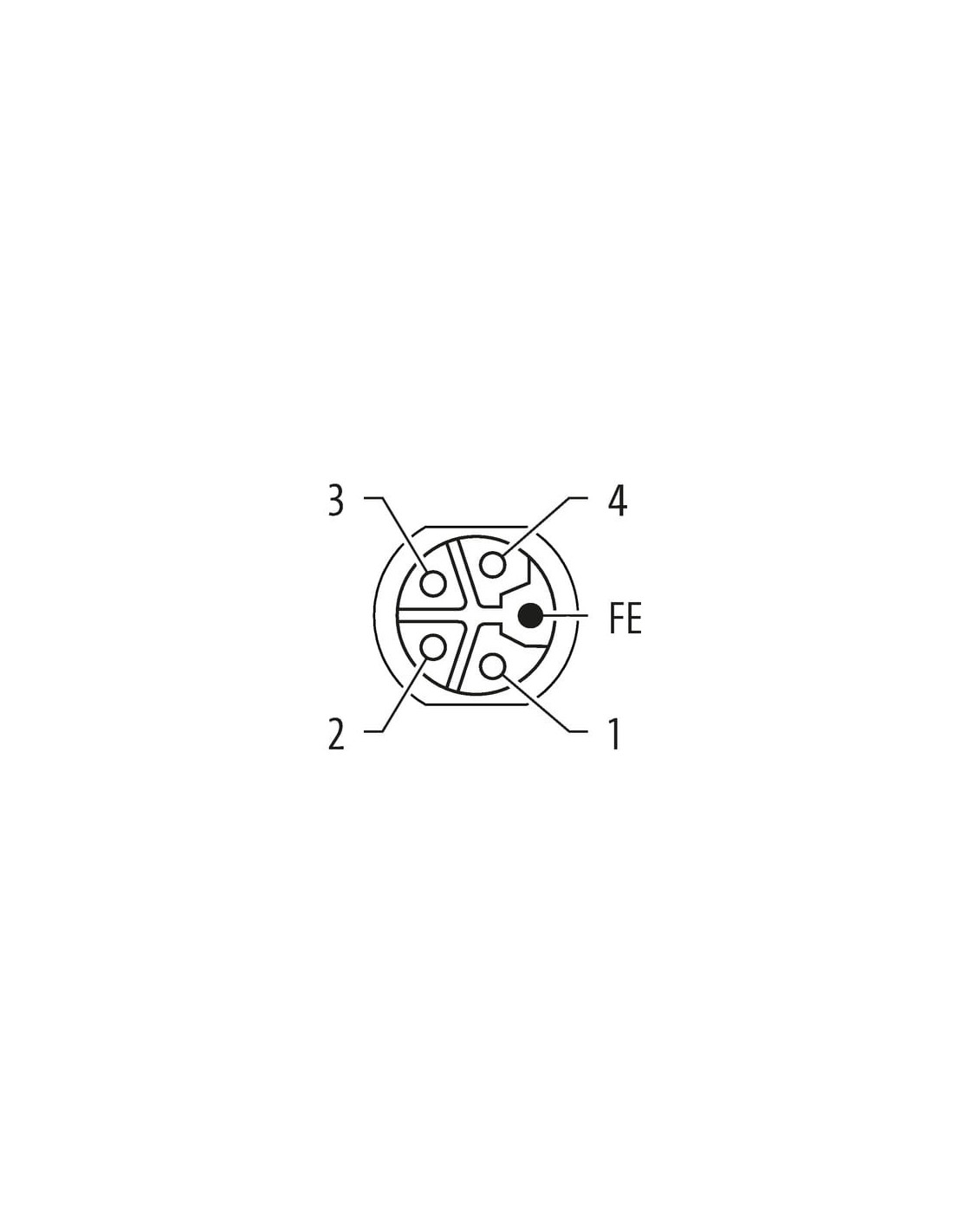

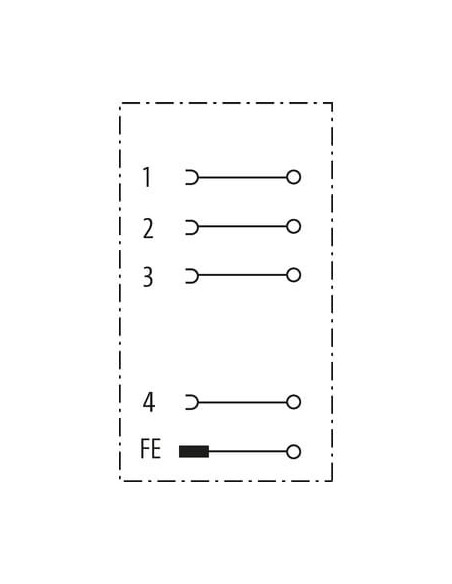

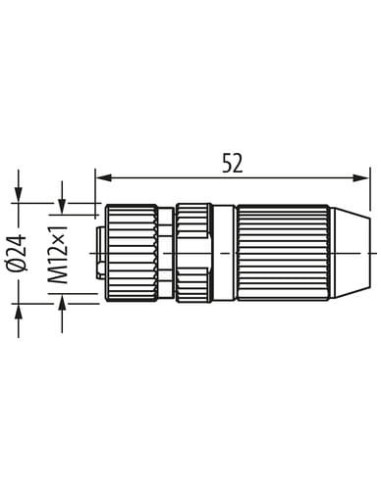

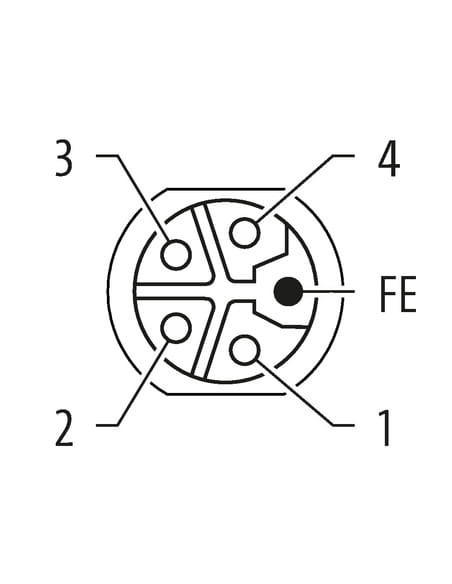

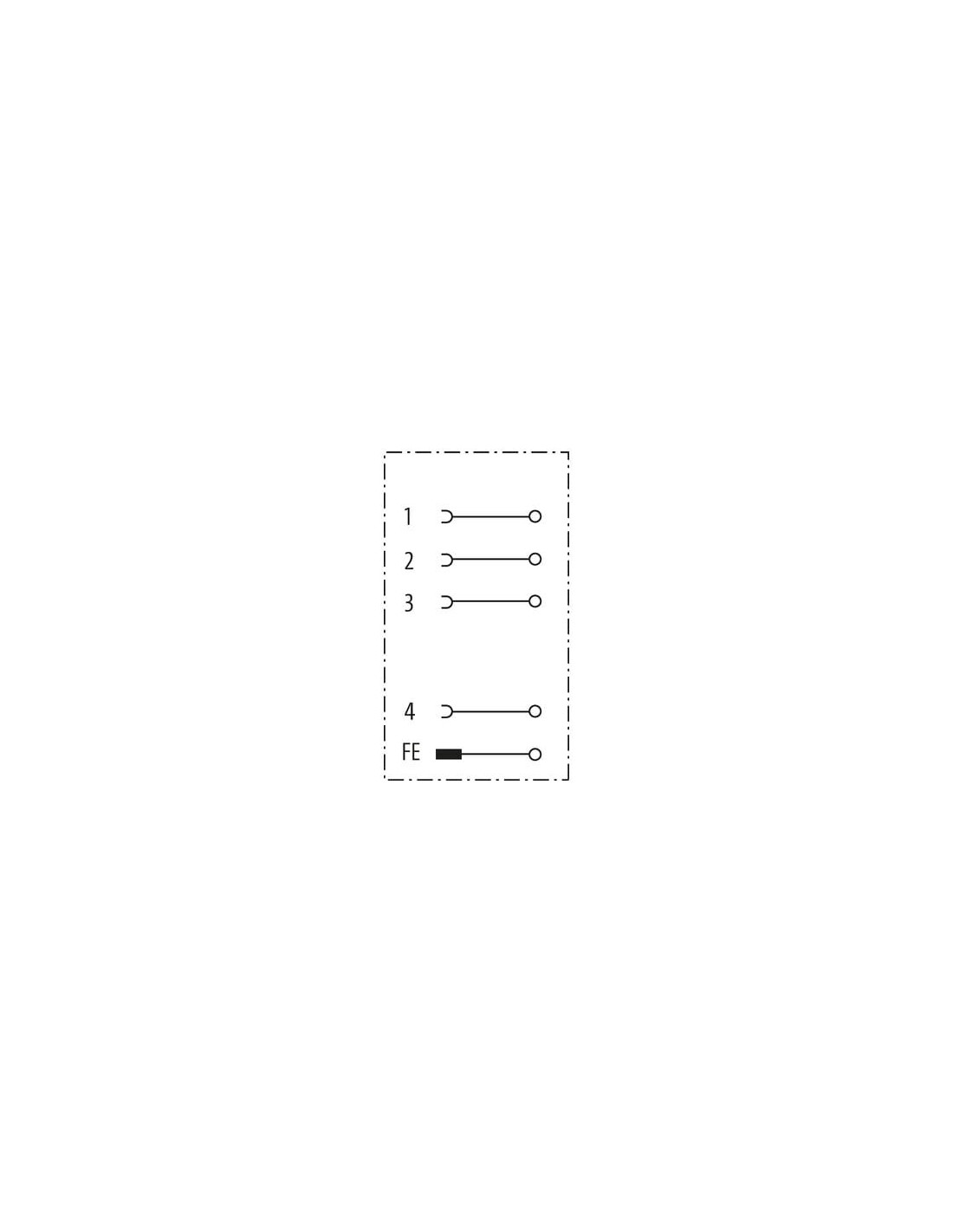

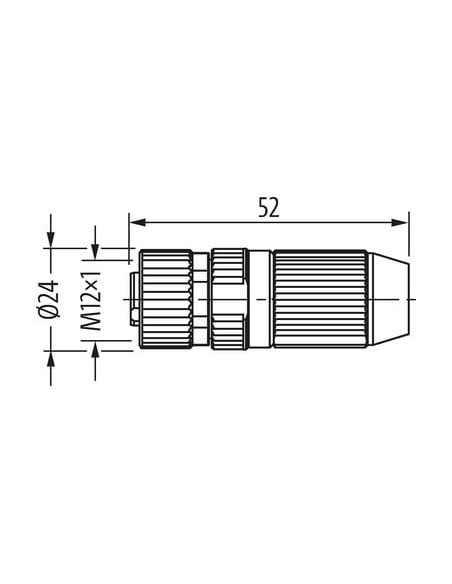

Prezentowana wtyczka M12 została wyposażona w 5 pozłacanych pinów o styku miedzianym oraz solidną, niklowaną obudowę o wysokiej odporności na czynniki chemiczne i oleje. Konstrukcja z dławikiem kablowym zapewnia wysoką szczelność oraz ochronę w klasie IP65/IP67, gwarantując bezpieczeństwo użytkowania nawet w trudnych warunkach przemysłowych. Kompaktowy rozmiar (ø 24 mm, długość 52 mm) pozwala na zastosowanie w miejscach o ograniczonej przestrzeni instalacyjnej.
Zastosowanie i możliwości wykorzystania
Złącze M12 żeńskie 5-polowe L-codowane znajduje szerokie zastosowanie w przemyśle, gdzie wymagane są stabilne połączenia elektryczne o wysokiej wytrzymałości na wibracje i uszkodzenia mechaniczne. Typowe zastosowania obejmują:
- zasilanie systemów napędowych i silników w automatyce przemysłowej,
- połączenia w szafach sterowniczych oraz rozdzielnicach,
- integrację maszyn i urządzeń w środowiskach przemysłowych,
- instalacje wymagające podwyższonego prądu do 12 A na styk oraz napięcia do 63 V DC,
- aplikacje z wykorzystaniem kabli o przekroju od 0,75 do 1,5 mm².
Główne zalety wtyczki M12 L-codowanej
Wtyczka 5-polowa M12 z kodowaniem L umożliwia szybkie i bezpieczne łączenie przewodów dzięki zastosowaniu samozłącza i zacisków nożowych. Odporność na skrajne temperatury w zakresie od -40°C do +85°C oraz wysoka trwałość mechaniczna (min. 500 cykli łączeniowych) sprawiają, że złącze sprawdzi się w intensywnie eksploatowanych systemach.
Montaż jest ułatwiony dzięki gwintowi M12 x 1 oraz zabezpieczeniu przeciwwstrząsowemu. Wymiary i kształt złącza umożliwiają także zastosowanie w miejscach o ograniczonym dostępie oraz łatwą integrację z istniejącą infrastrukturą przemysłową.
Parametry i normy techniczne
Wtyczka spełnia wymagania normy EN IEC 60529 dla stopni ochrony IP65 oraz IP67 (przy prawidłowym montażu: włożone i przykręcone), co zabezpiecza połączenie przed wpływem pyłów i wody. Odpowiednia dla przewodów o średnicy od 5,8 do 13,5 mm. Materiał obudowy – cynkowy odlew ciśnieniowy, a elementy mocujące wykonane są z wysokiej jakości tworzywa PA.
Złącze L-codowane jest dedykowane do połączeń zasilania DC, gwarantując pełną kompatybilność z nowoczesnymi rozwiązaniami automatyki.
