Żeński kątowe
M12, 5-piny
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka M12 żeńska kątowa 5-polowa ekranowana – solidne złącze do zastosowań przemysłowych

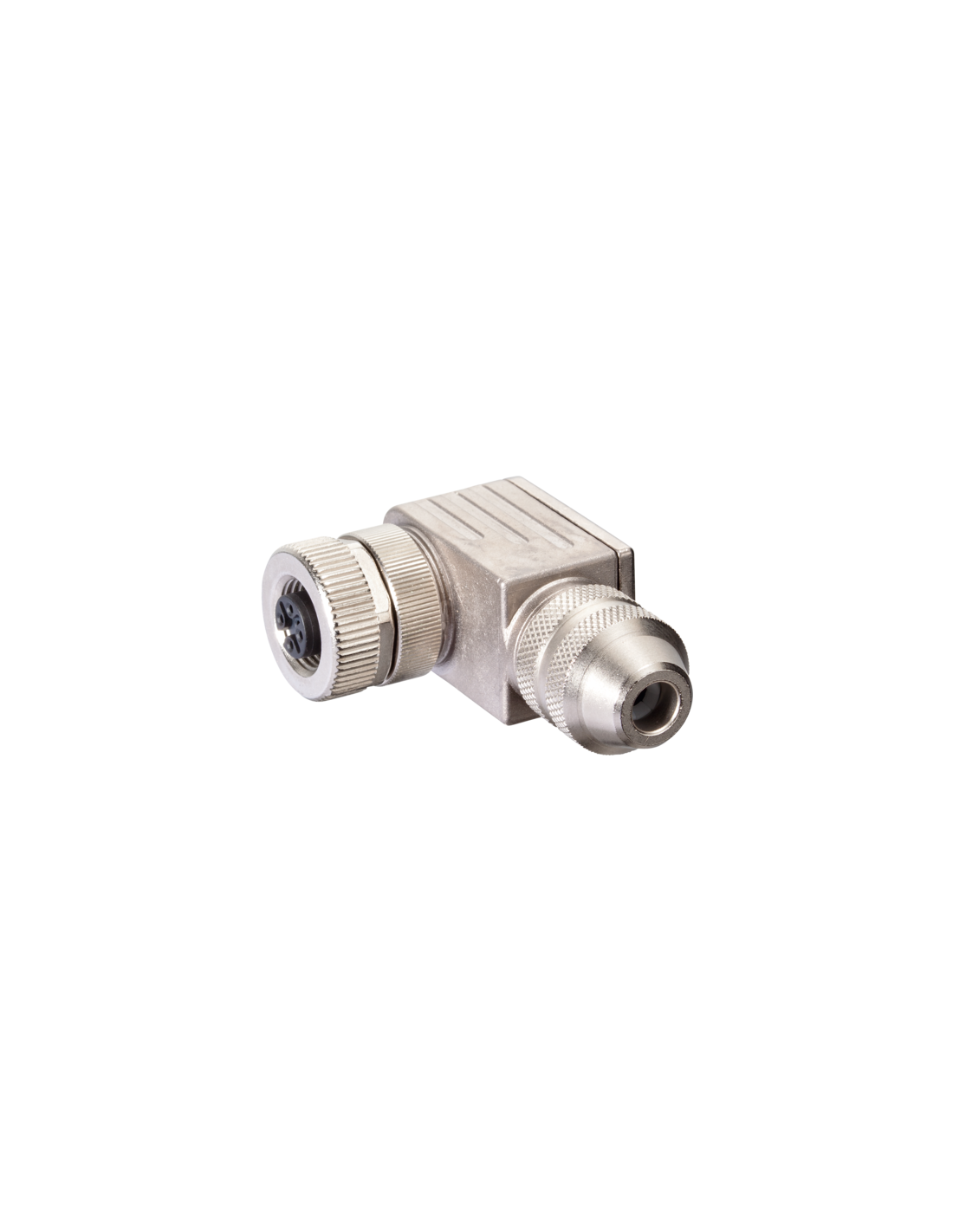

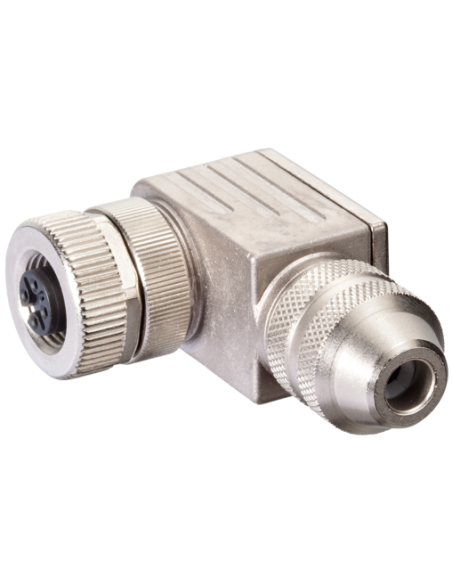

Wtyczka M12 żeńska kątowa, 5-polowa, ekranowana (kod produktu: 7000-13421-0000000) to niezawodne rozwiązanie do budowy i serwisowania instalacji automatyki, maszyn oraz systemów przemysłowych, które wymagają trwałych i pewnych połączeń sygnałowych i zasilających. Złącze jest wyposażone w solidną, metalową obudowę, zapewniającą wysoką odporność mechaniczną oraz ekranowanie, które minimalizuje wpływ zakłóceń elektromagnetycznych (EMC).
Złącze M12 5-polowe – uniwersalność i kompatybilność
Złącze M12 5-pinowe o kącie wyjścia zapewnia bezproblemowe podłączanie urządzeń w trudno dostępnych miejscach. Szeroko stosowane w automatyce przemysłowej, instalacjach czujnikowych oraz systemach pomiarowych, wyróżnia się wysoką kompatybilnością z czujnikami, siłownikami oraz urządzeniami peryferyjnymi.
- Kątowa konstrukcja – idealna do montażu w ograniczonej przestrzeni
- 5 torów (pinów) – umożliwia przesył sygnałów i zasilania
- Zaciski śrubowe – pewny i trwały montaż przewodów
- Ekranowanie – zwiększona odporność na zakłócenia elektromagnetyczne
Odporność na warunki pracy i bezpieczeństwo
Solidna obudowa wykonana z niklowanego mosiądzu zapewnia wysoką trwałość i odporność na uszkodzenia mechaniczne. Wysoki stopień ochrony IP67 pozwala na stosowanie złącza w wymagających środowiskach przemysłowych, gdzie połączenia są narażone na wilgoć, pył i inne niekorzystne warunki.
- Zakres średnicy mocowanych kabli: 4–6 mm
- Stopień ochrony: IP67 (połączenie włożone, przykręcone)
- Temperatura pracy: od -40°C do +85°C
- Maksymalne napięcie robocze: 60V AC/DC
- Maksymalny prąd na styk: 4A

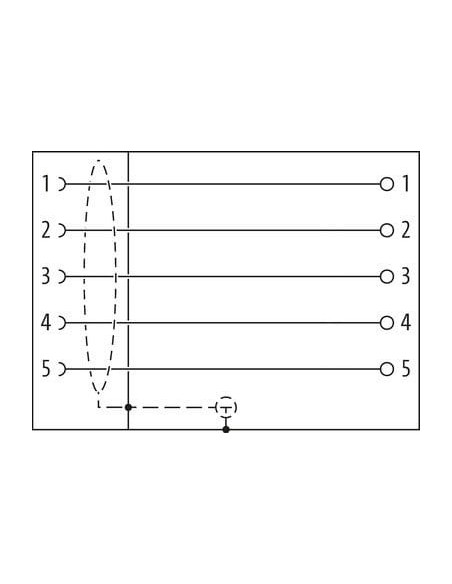

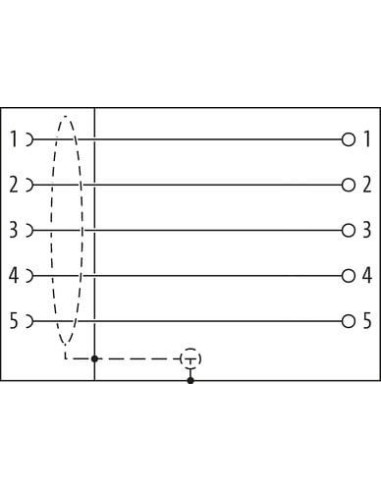

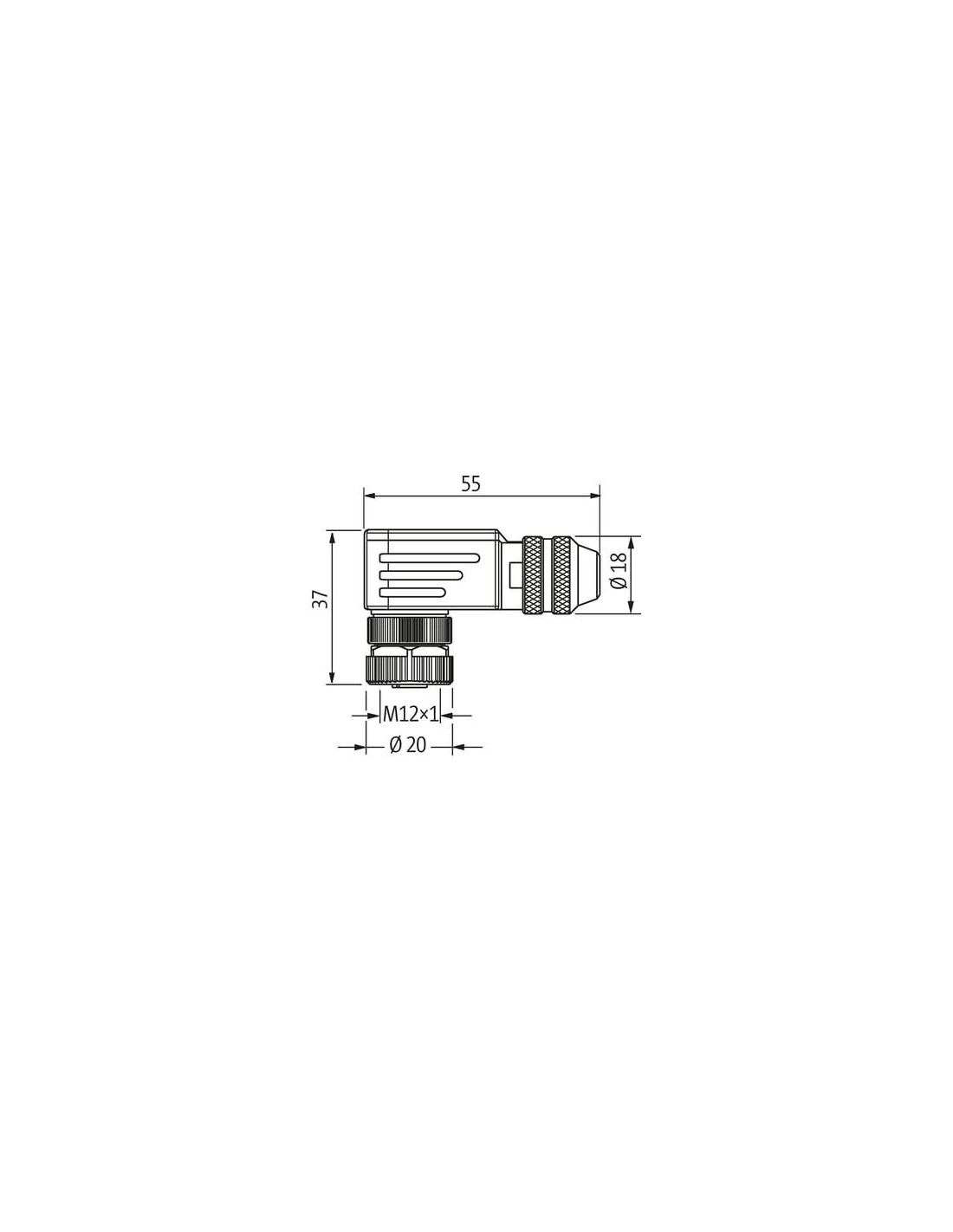

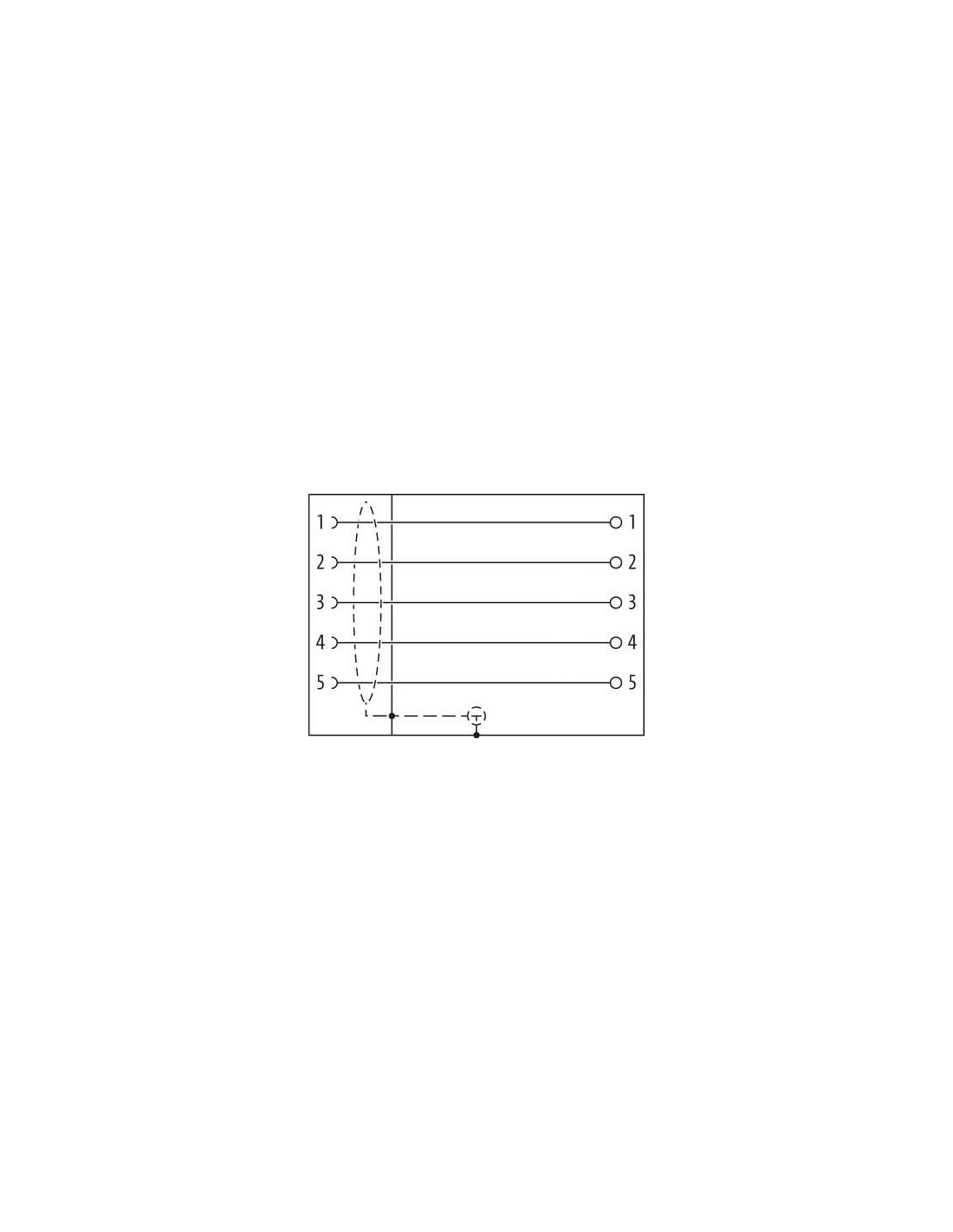

Złącze kątowe M12 – schemat połączeń i montaż

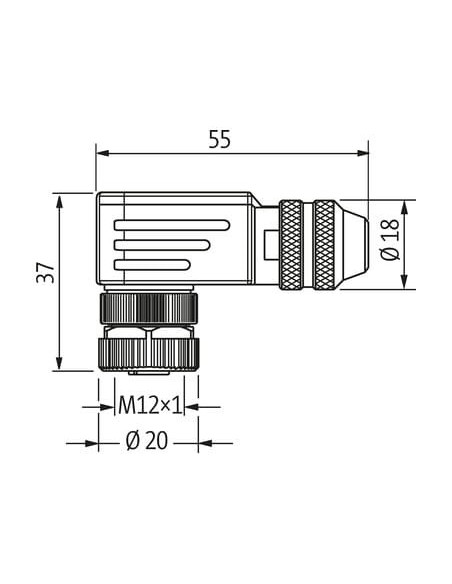

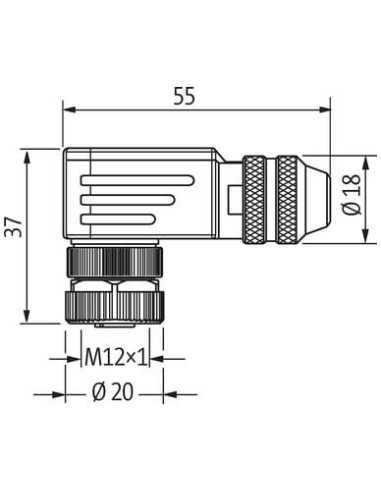

Wyjście przewodu pod kątem 90° w czterech możliwych kierunkach (rotacja 90°) umożliwia elastyczną instalację nawet w mocno ograniczonej przestrzeni. Wtyczka posiada gwint M12 x 1 oraz czytelne oznaczenie pinów, co ułatwia jej podłączanie zgodnie z wymaganiami instalacji. Dzięki zaciskom śrubowym montaż przewodów jest szybki i nie wymaga specjalistycznych narzędzi.
Typowe zastosowania złącza M12 5-polowego
Wtyczka doskonale sprawdzi się w przemysłowych systemach automatyki, maszynach produkcyjnych, liniach montażowych oraz instalacjach wymagających niezawodnej transmisji sygnału i/lub zasilania. Złącze jest powszechnie wykorzystywane w systemach sterowania, aplikacjach czujnikowych, rozwiązaniach transportowych i systemach robotycznych.
- Automatyka przemysłowa i procesowa
- Czujniki i siłowniki
- Systemy robotyczne
- Maszyny pakujące i produkcyjne
- Technika pomiarowa
Zalety stosowania złącza M12 kątowego ekranowanego
Złącza M12 są standardem w branży przemysłowej dzięki wysokiej trwałości, prostocie montażu oraz niezawodności pracy nawet w trudnych warunkach. Konstrukcja z ekranowaniem gwarantuje niezakłóconą transmisję sygnałów oraz wysokie bezpieczeństwo komunikacji. Dodatkowym atutem jest możliwość montażu w różnych pozycjach, co zapewnia dużą elastyczność w projektowaniu systemów połączeń elektrycznych.
