Żeński proste
M23, 19-pinów
Przyłącze lutowane
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Connection information | Kielichy lutownicze |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 14 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

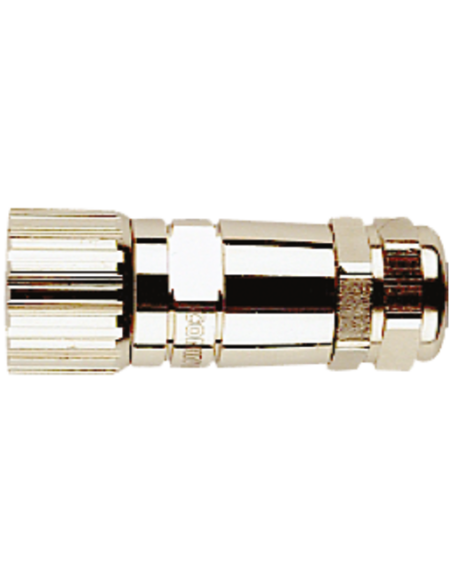

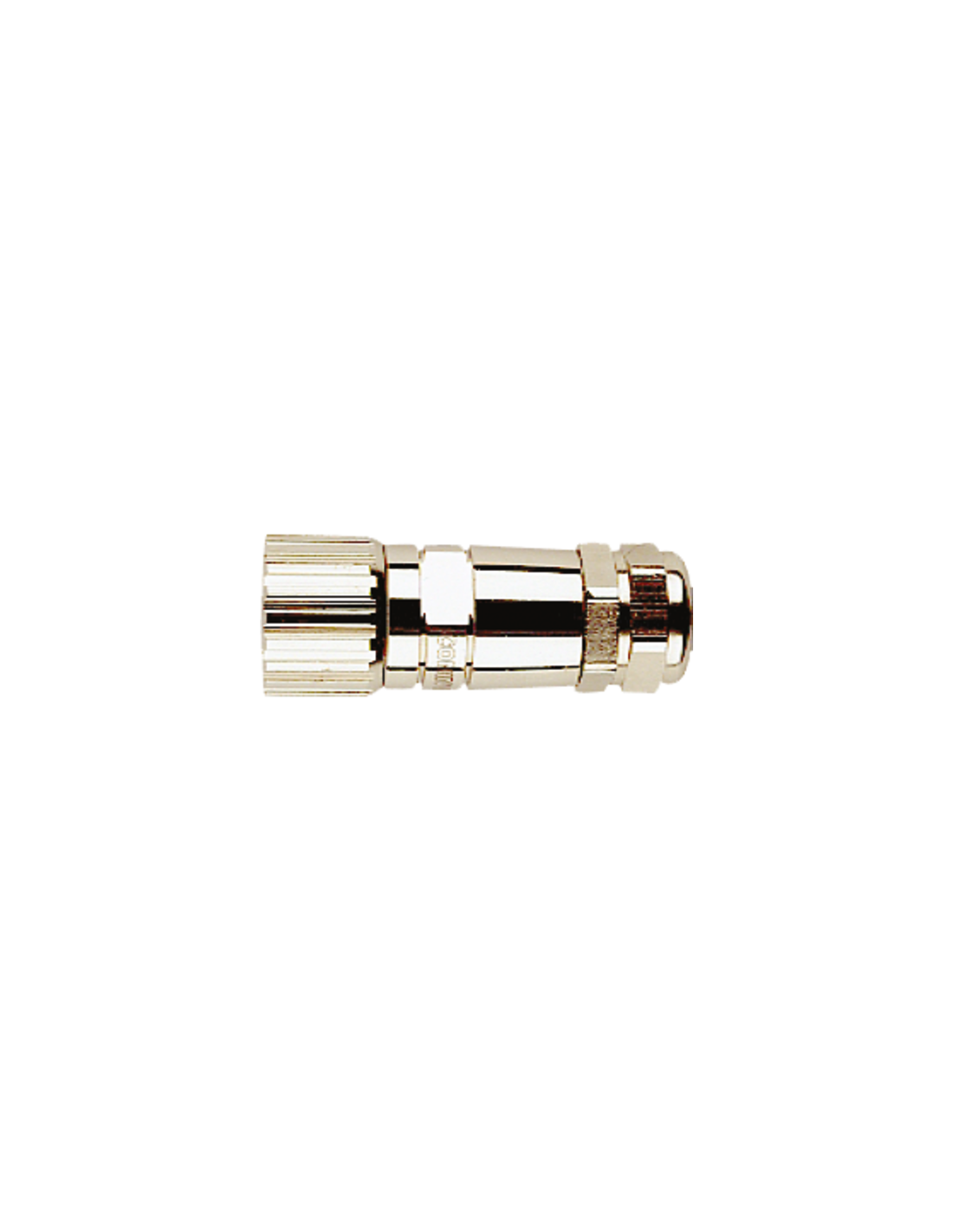

Wtyczka M23 żeńska, prosta, 19-polowa MSCON-C 7000-23261-0000000 – profesjonalne złącze do wymagających zastosowań
Wtyczka M23 żeńska, prosta, 19-polowa to element złączny wysokiej klasy, przeznaczony do zastosowań przemysłowych, automatyki oraz systemów sterowania. Dzięki solidnej konstrukcji i wysokiej odporności na warunki zewnętrzne produkt ten sprawdzi się zarówno w środowisku produkcyjnym, jak i w instalacjach przemysłowych wymagających precyzyjnych rozwiązań połączeniowych.
Zastosowanie i możliwości wykorzystania wtyczki M23 prostej 19-polowej
Wtyczka M23, 19-pinowa znajduje szerokie zastosowanie w branży automatyki przemysłowej, systemach robotycznych, maszynach produkcyjnych oraz aparaturze kontrolno-pomiarowej. Idealnie sprawdza się przy realizacji połączeń wielopinowych sygnałowych i zasilających, gdzie stabilność i niezawodność transmisji są kluczowe.
- Przemysł maszynowy – do bezpiecznego i trwałego podłączania urządzeń oraz czujników.
- Automatyka i robotyka – wytrzymałość oraz wysoki stopień ochrony pozwala na stosowanie w warunkach przemysłowych.
- Systemy pomiarowe – pewność połączeń sygnałowych i zasilających.
- Aplikacje zewnętrzne – szczelność IP67 zapewnia ochronę nawet w trudnych warunkach atmosferycznych.
Najważniejsze cechy wtyczki M23 MSCON-C 19-polowej

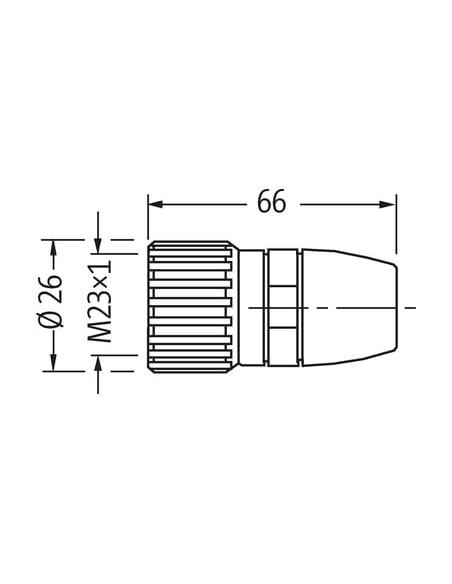

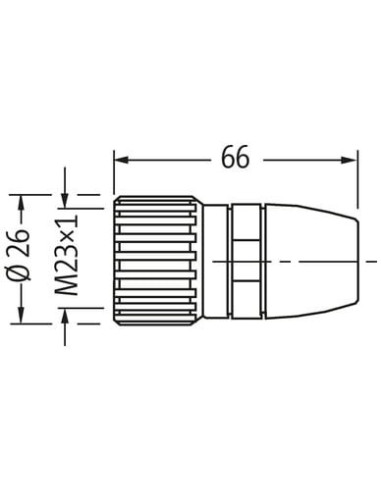

Konstrukcja złącza umożliwia szybkie i łatwe podłączanie przewodów dzięki zastosowaniu kielichów lutowniczych, a maksymalny przekrój przyłącza do 1 mm² pozwala na obsługę zarówno cienkich, jak i solidniejszych przewodów. Kompaktowe gabaryty – długość zaledwie 66 mm i średnica 26 mm – sprawiają, że produkt bez problemu zmieści się w ograniczonych przestrzeniach montażowych.
Kluczowe cechy:
- 19 styków – dedykowane do połączeń wielokanałowych.
- Prosty, żeński typ – uniwersalne zastosowanie w różnych układach przemysłowych.
- Wysoka odporność IP67 – pełna ochrona przed kurzem i wodą przy prawidłowym podłączeniu.
- Zakres temperatur pracy – szeroki zakres: od -25°C do +85°C.
- Stabilność mechaniczna – metalowa obudowa gwarantuje trwałość i odporność na uszkodzenia mechaniczne.
Zalety stosowania wtyczek M23 w środowiskach przemysłowych
Wybór wtyczki M23 do aplikacji przemysłowych to gwarancja niezawodności połączeń oraz odporności na czynniki szkodliwe. Produkt zaprojektowany jest z uwzględnieniem specyficznych wymagań bezpieczeństwa i funkcjonalności, chroniąc instalacje przed wpływem wody, pyłu, a także uszkodzeniami mechanicznymi.
W konstrukcji przewidziano również możliwość odpowiedniego mocowania przewodu za pomocą zacisków o zakresie 8–14 mm, co dodatkowo poprawia komfort oraz bezpieczeństwo montażu. Złącze sprawdzi się wszędzie tam, gdzie wymagane są wysokie parametry pracy i bezproblemowa eksploatacja przez długie lata.
Typowa budowa i schematy połączeń wtyczki M23 żeńskiej, MSCON-C 19-polowej

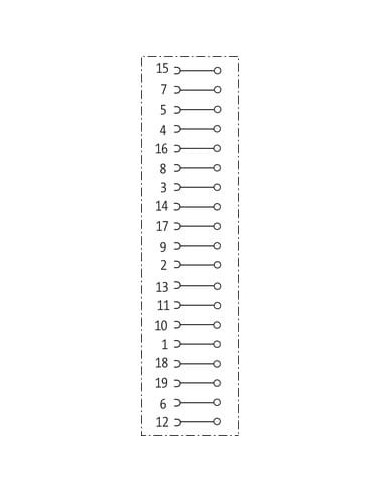

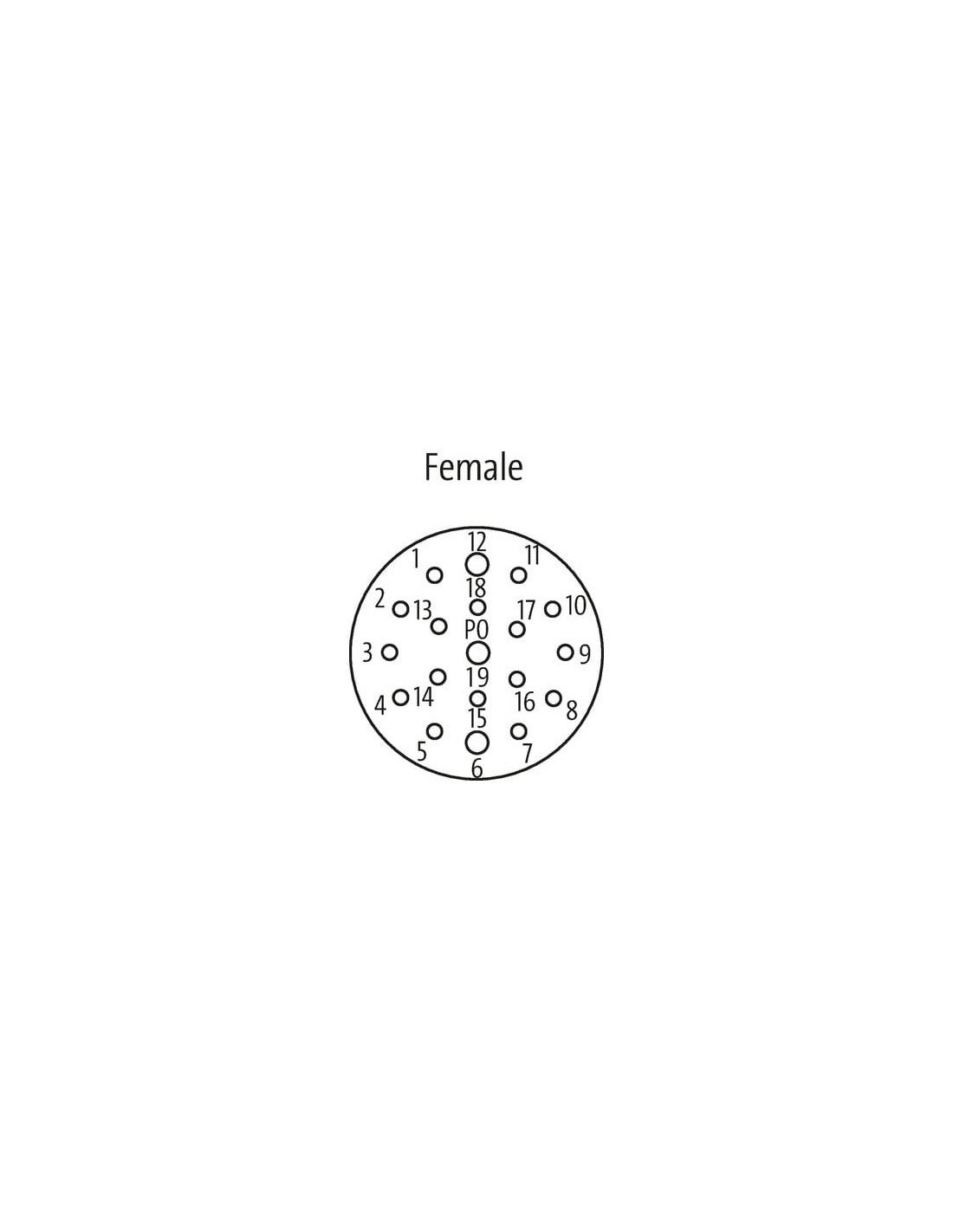

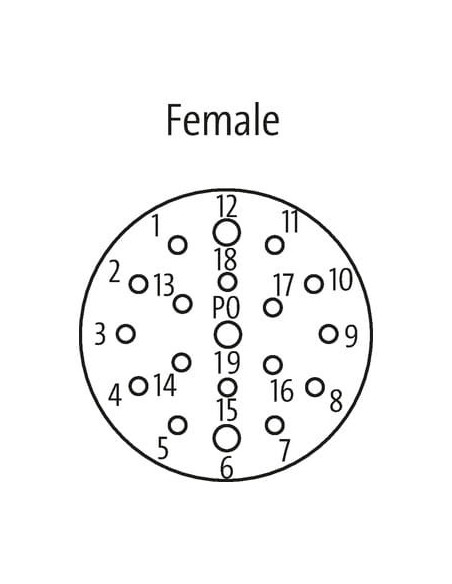

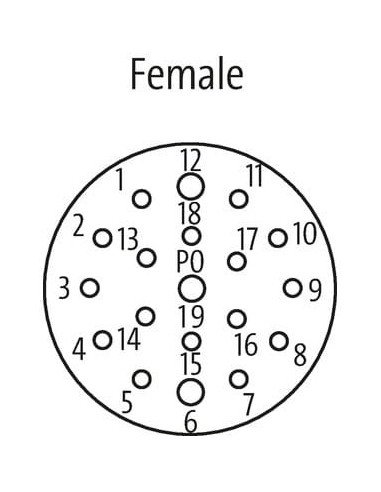

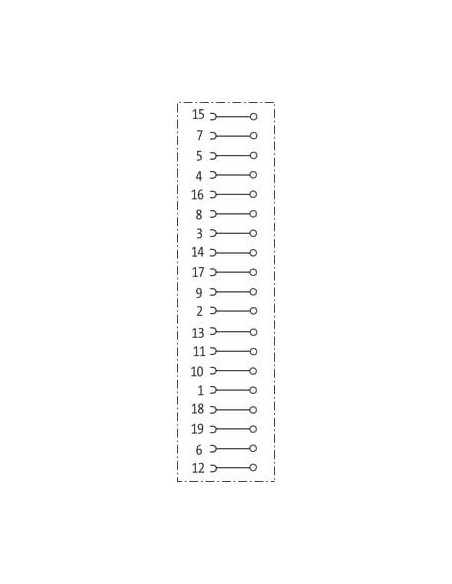

Poniższy schemat obrazuje rozkład pinów w złączu M23 żeńskim – pozwala to na szybkie rozpoznanie i prawidłowe podłączenie przewodów zgodnie z wymaganiami danej aplikacji.
- Lutowane styki zapewniają niezawodność połączenia.
- Dzięki standardowemu układowi pinów montaż i serwis są szybkie i bezproblemowe.
Dokładny schemat rozmieszczenia pinów ułatwia projektowanie układów połączeń i minimalizuje ryzyko pomyłki podczas montażu.
