Dostępny
Żeński proste
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PBT |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

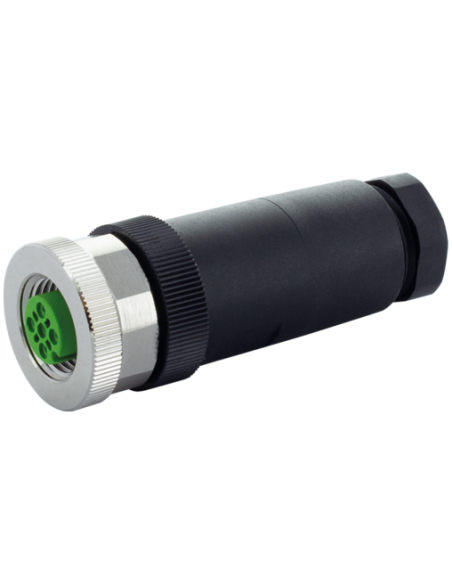

Wtyczka M12 żeńska prosta 5-polowa – 7000-12962-0000000
Wtyczka M12 żeńska, prosta, 5-polowa o kodzie produktu 7000-12962-0000000 to uniwersalne złącze stosowane w automatyce przemysłowej. Stanowi niezawodny element łączeniowy do transmisji sygnałów oraz zasilania w wymagających warunkach przemysłowych.
Zastosowania i możliwości wykorzystania wtyczki M12 żeńskiej
Złącza M12 są powszechnie stosowane w instalacjach przemysłowych, szczególnie w aplikacjach automatyki, czujnikach, systemach sterowania, liniach produkcyjnych oraz robotyce. Wtyczka doskonale sprawdza się również w rozdzielniach i szafach sterowniczych, gdzie kluczowa jest niezawodność połączenia oraz łatwość montażu. Konstrukcja oparta na pięciu stykach pozwala na realizację zaawansowanych funkcji sygnałowych lub zasilających, co znacznie zwiększa uniwersalność zastosowania.
- Bardzo dobra szczelność – stopień ochrony IP67 umożliwia pracę w środowiskach o podwyższonej wilgotności i zapyleniu.
- Zakres temperatury pracy: od -40°C do +85°C – złącze nadaje się do zastosowań w trudnych warunkach środowiskowych.
- Kodowanie A – zapewnia kompatybilność oraz bezpieczeństwo połączeń w typowych systemach automatyki.
- Zaciski śrubowe – umożliwiają szybkie i pewne przyłączenie przewodów bez konieczności używania specjalistycznych narzędzi.
- Obudowa z PBT – materiał o podwyższonej odporności na czynniki chemiczne i oleje, zapewniający długotrwałą i bezproblemową eksploatację.
- Pozłacane styki – zwiększają niezawodność i stabilność połączenia elektrycznego.
Typowe zastosowanie wtyczki prostej M12 5-polowej
Produkt znajduje szerokie zastosowanie w następujących branżach:
- Automatyka przemysłowa – połączenia czujników, siłowników i modułów wejść/wyjść.
- Przemysł spożywczy – instalacje w maszynach o podwyższonych wymaganiach higienicznych i odporności na mycie.
- Robotyka – zasilanie i sterowanie osiami oraz czujnikami pozycji.
- Transport i logistyka – systemy przenośników, automatyczne magazyny, sortowniki.
Zalety i cechy funkcjonalne złącza M12 5-pin
Główne zalety produktu obejmują:
- Szeroki zakres mocowania kabla: odpowiedni do przewodów o średnicy od 6 do 8 mm.
- Łatwy montaż i solidna konstrukcja, odporna na drgania mechaniczne oraz chemikalia.
- Wysoki poziom bezpieczeństwa połączenia – moment dokręcania 0,6 Nm oraz zaciski śrubowe eliminują przypadkowe rozłączenia.
- Niezawodność transmisji sygnałów i mocy – dzięki pozłacanym kontaktom i trwałej konstrukcji.
- Prosta identyfikacja i podłączanie – czytelne oznaczenie styków, schemat połączeń oraz wyraźny układ wyprowadzeń.

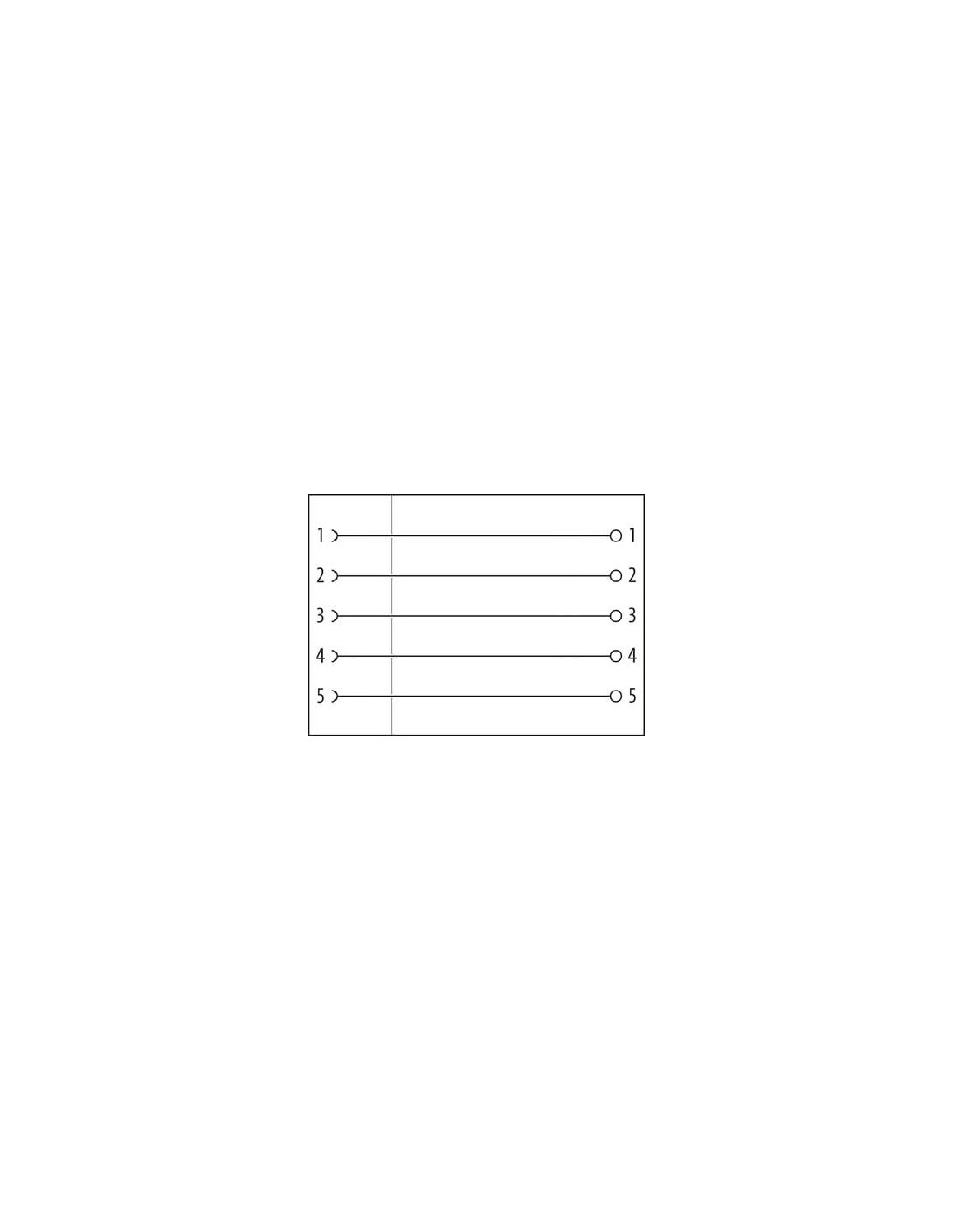

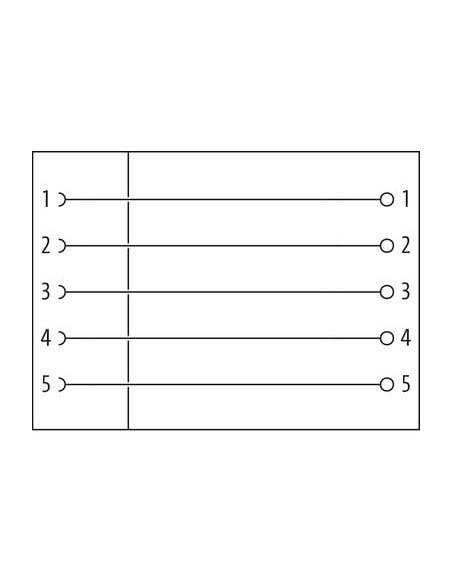

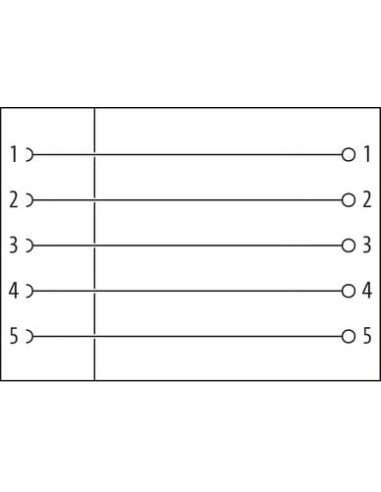

Schemat połączeń i wymiary produktu

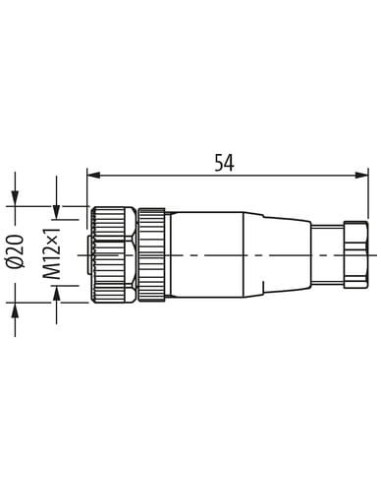

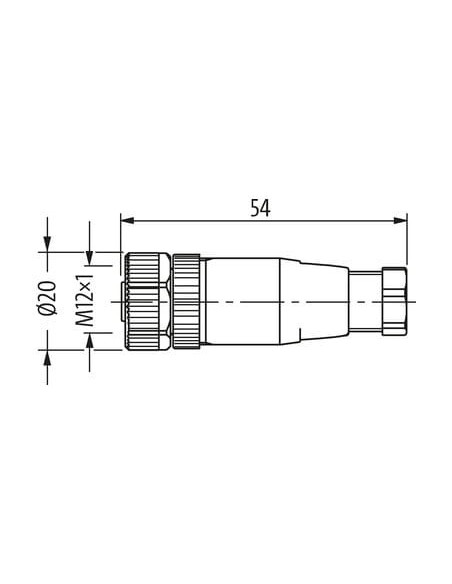

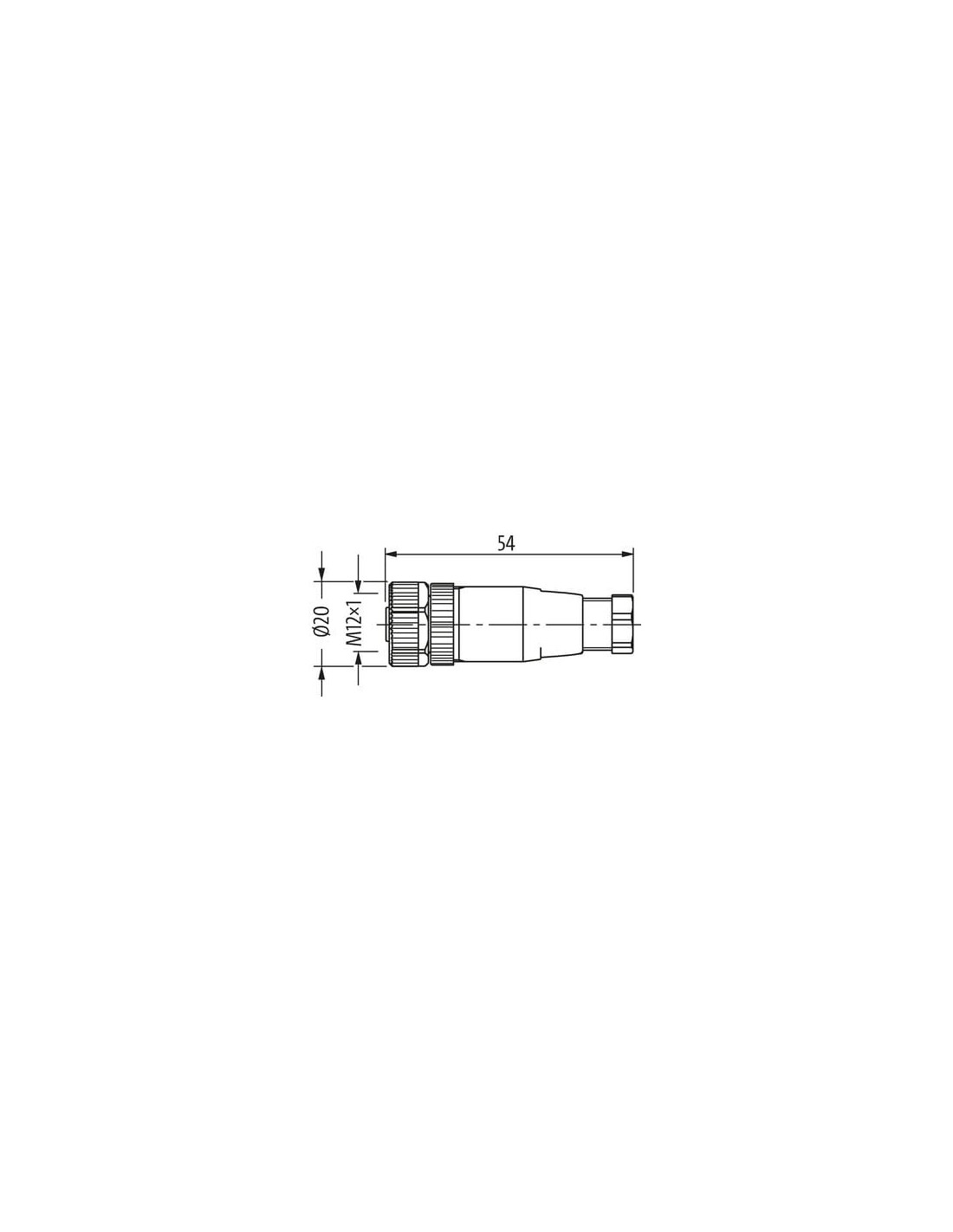

Złącze M12, 5-polowe umożliwia jasny i intuicyjny montaż – konstrukcja oraz schemat oznaczeń pozwalają na szybkie sprawdzenie prawidłowości podłączeń zarówno dla instalatorów, jak i serwisantów. Kompaktowe wymiary (długość 54 mm, średnica 20 mm) umożliwiają instalację nawet w ograniczonych przestrzeniach technicznych.
Bezpieczeństwo i wytrzymałość użytkowania
Wtyczka M12 5-pinowa została zaprojektowana z myślą o długiej żywotności w trudnych warunkach przemysłowych. Posiada wysoką odporność na wilgoć, pyły oraz czynniki chemiczne dzięki zastosowanym materiałom oraz wysokiemu stopniowi szczelności. Dodatkowo spełnia wymagania dotyczące kategorii przepięciowej II oraz stopnia zanieczyszczenia 3, co wpływa na bezpieczeństwo aplikacji i instalacji automatyki.
Informacje dotyczące montażu
Podczas instalacji należy zwrócić uwagę na odpowiednie zabezpieczenie przewodu przed naprężeniami mechanicznymi (zaleca się stosowanie opasek kablowych) oraz przestrzeganie minimalnych promieni gięcia kabla, aby zapewnić trwałość stopnia ochrony IP67. Złącze spełnia wszystkie normy dotyczące połączeń przemysłowych zgodnie z normami EN IEC 60529 i EN 60950-1.
