Customized printing and packaging
Męski prosty
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | Stop miedzi |
| Powłoka złącza śrubowego | nickel plated |
| Materiał obudowa | PA |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

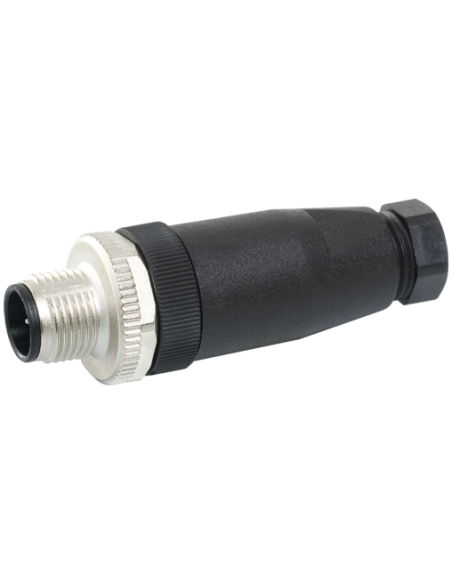

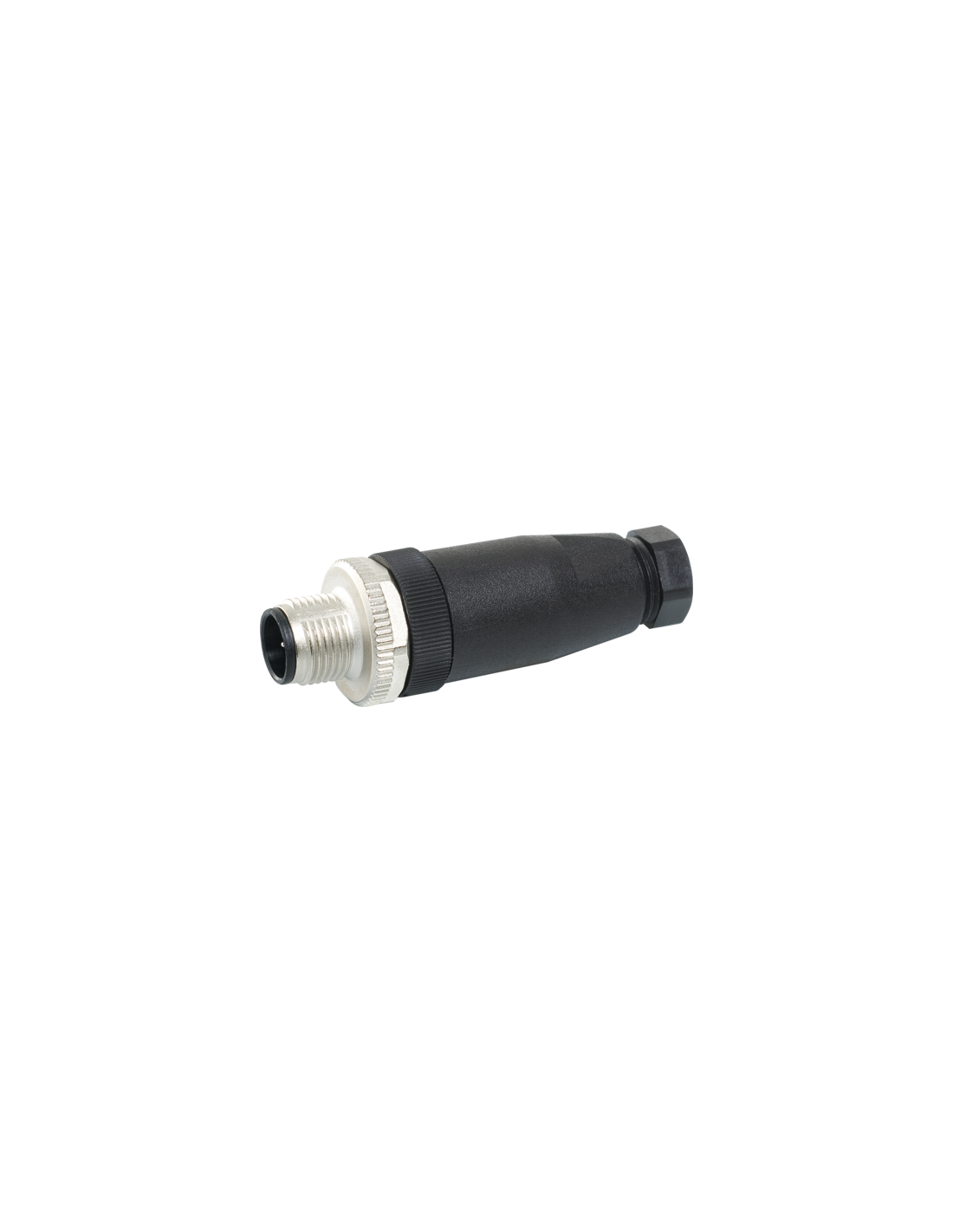

Wtyczka M12 męska prosta 4-piny, zacisk śrubowy – niezawodne złącze przemysłowe
Męska wtyczka M12 prosta, 4-piny, z zaciskiem śrubowym to wysokiej jakości komponent przeznaczony do tworzenia trwałych i bezpiecznych połączeń elektrycznych w wymagających warunkach przemysłowych. Solidna konstrukcja oraz odporny na chemikalia materiał obudowy zapewniają długotrwałą i stabilną pracę nawet w trudnym środowisku.
Zastosowanie wtyczki M12 męskiej – szeroki zakres wykorzystania
Złącza M12 4-pinowe są szeroko stosowane w:
- Automatyce przemysłowej
- Sensorach i systemach pomiarowych
- Instalacjach maszyn i urządzeń
- Aplikacjach transportowych
- Sterowaniu procesami produkcyjnymi
- Instalacjach wymagających szczelności IP67
Kluczowe zalety wtyczki M12 męskiej prostej, 4-pinowej
Główne atuty produktu to:
- Szybki i pewny montaż dzięki zaciskowi śrubowemu – bez potrzeby lutowania
- Wysoki stopień ochrony IP67 zabezpiecza przed pyłem i wodą podczas prawidłowego montażu
- Odporny na drgania i wstrząsy, idealny do zastosowań mobilnych i stacjonarnych
- Zakres mocowania kabla 4–6 mm pozwala na uniwersalne zastosowanie z różnymi przewodami

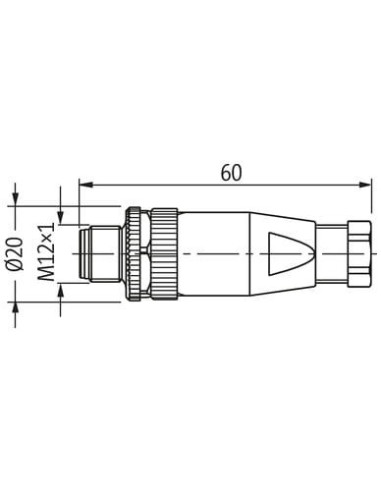

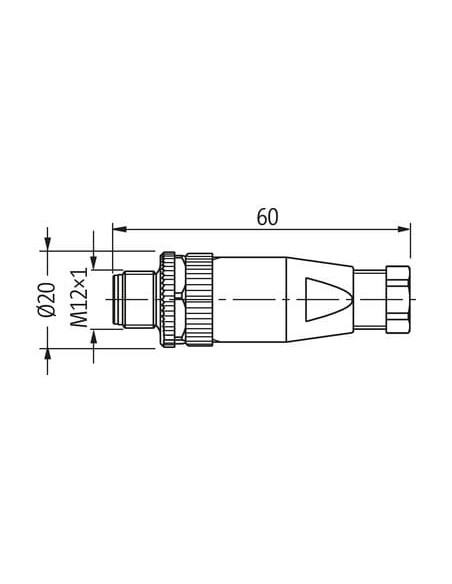

- Kompaktowa konstrukcja (długość całkowita 60 mm, gwint M12x1) umożliwia montaż nawet w ograniczonych przestrzeniach
Obudowa wykonana z trwałego tworzywa sztucznego PA gwarantuje odporność na oleje i liczne chemikalia, co sprawia, że wtyczka nadaje się do pracy w środowiskach narażonych na agresywne substancje. W przypadku szczególnie wymagających aplikacji warto sprawdzić odporność materiałów na konkretne media.
Konstrukcja i budowa złącza M12 prostego, 4-pinowego
Produkt został zaprojektowany zgodnie z normą DIN EN 61076-2-101. Wyposażony w 4 piny kodowane typu A, pozwala na transmisję sygnału lub zasilania z maksymalnym napięciem do 250 V i prądem do 4 A na styku. Materiałem styków jest wysokiej jakości stop miedzi pokryty niklem dla zapewnienia niezawodności i odporności na korozję.
Dzięki zabezpieczeniu przeciwwstrząsowemu, połączenie jest stabilne nawet podczas pracy w warunkach o wysokim natężeniu drgań. Montaż wtyczki jest intuicyjny, a zastosowanie zacisków śrubowych pozwala na wielokrotne podłączanie różnych przewodów o przekroju do 0,75 mm².
Podsumowanie – wtyczka M12 męska 4-piny do wymagających instalacji
Wtyczka M12 męska prosta, 4-pinowa to niezawodne rozwiązanie wszędzie tam, gdzie konieczne jest uzyskanie szczelnego, wytrzymałego i łatwego w obsłudze połączenia elektrycznego. To produkt przeznaczony do wymagających aplikacji automatyki przemysłowej, instalacji maszyn, a także modernizacji i serwisowania układów.
