Dostępny
Żeński proste
M12, 5-piny
Kodowanie L
Przyłącze sprężynowe push-lock
Samozłączne
Zakres mocowania (Ø kabla)
8...13 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12P |

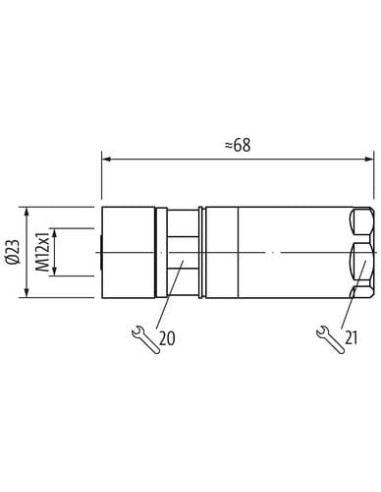

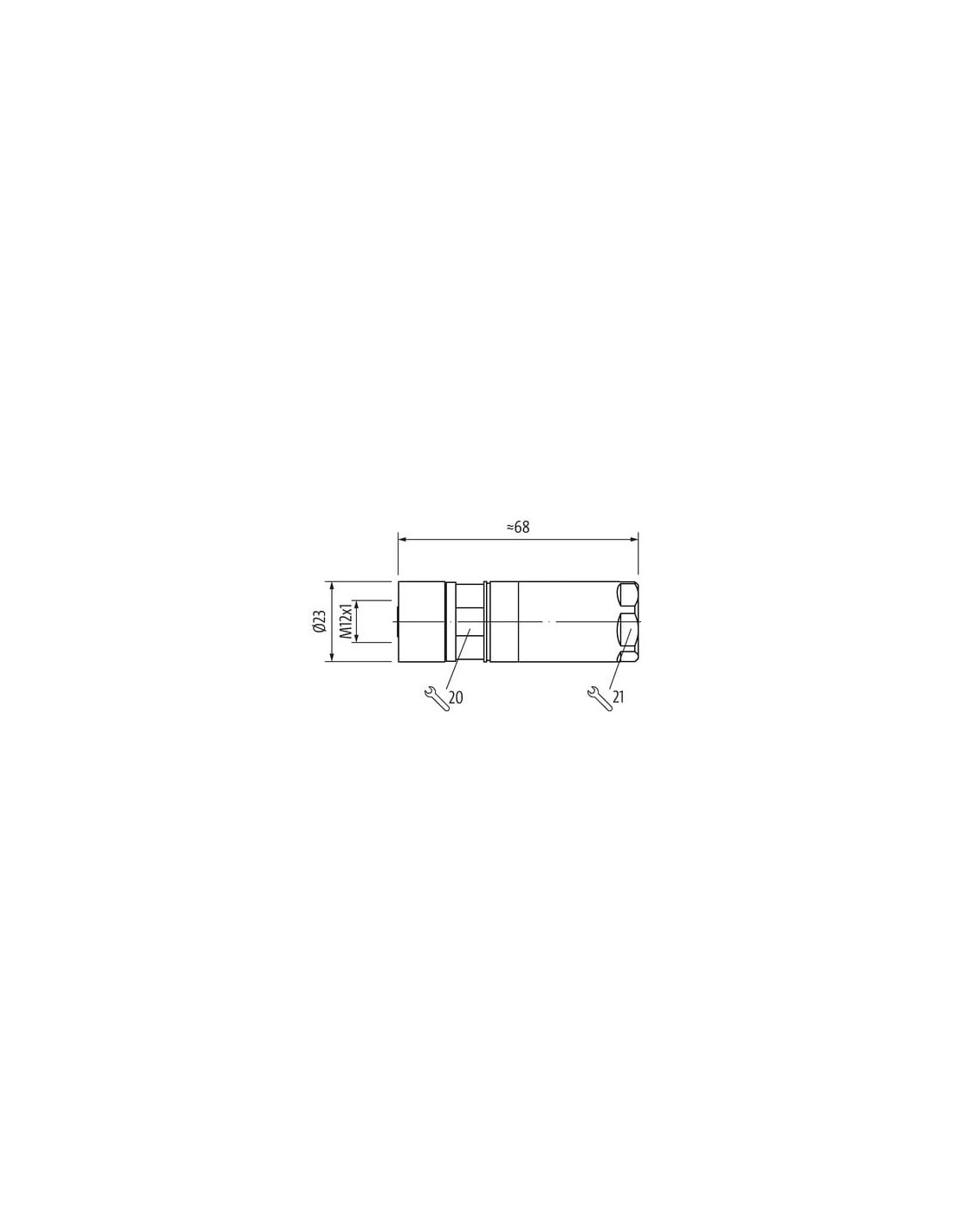

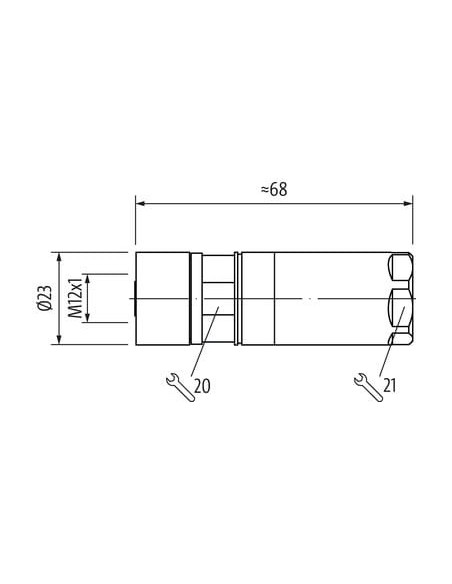

| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | prosty |
| Kodowanie | L |

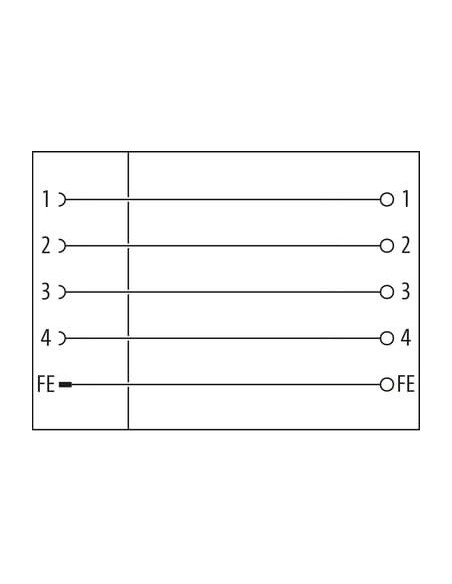

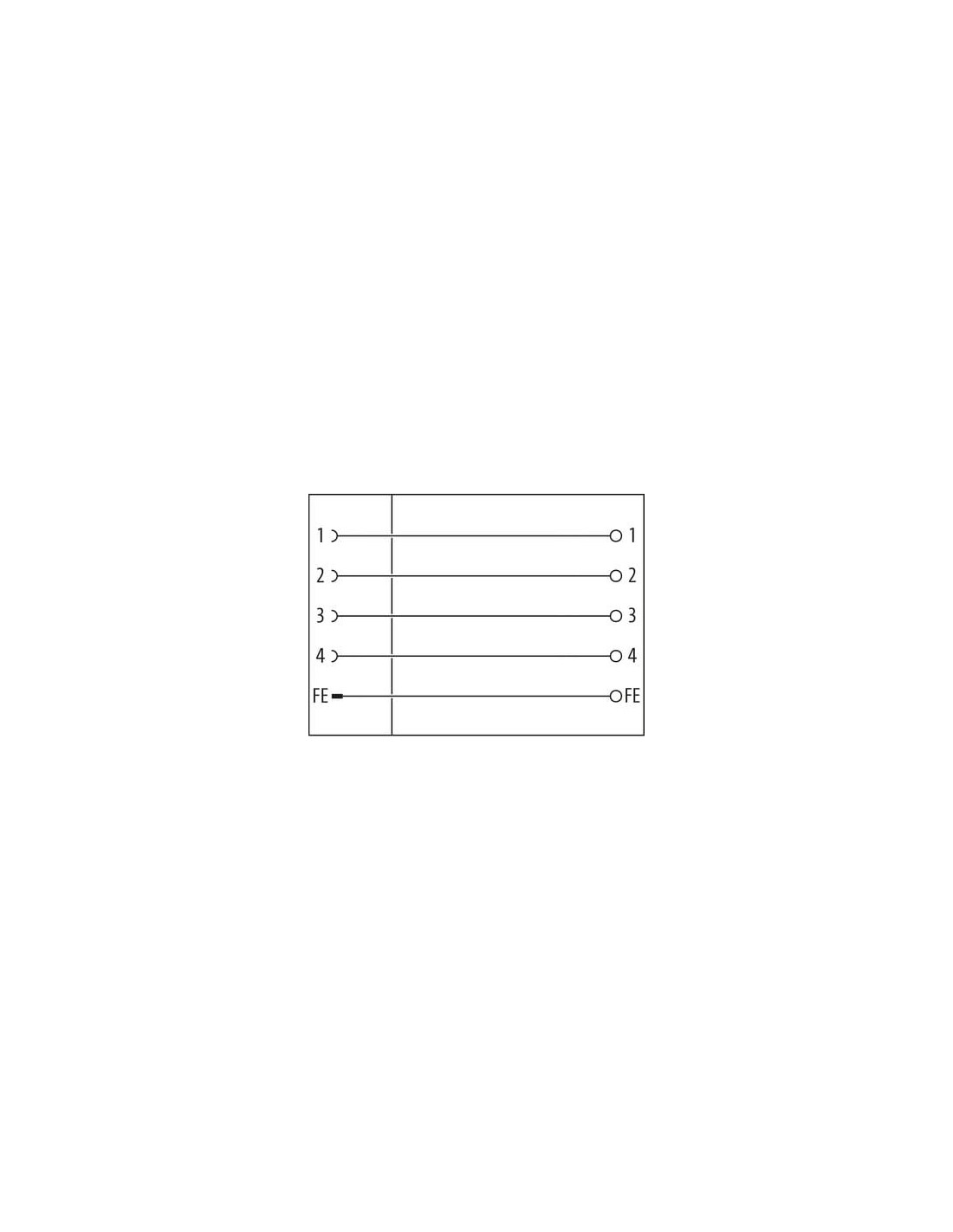

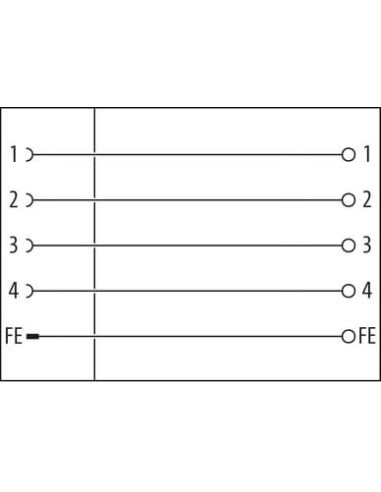

| Liczba biegunów | 5 |
| Typ montażu | samozłączne |
| Family construction form | Przyłącze sprężynowe push-lock |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule min. | 0,75 mm² |
| Cross section connection with wire end ferrule max. | 2,5 mm² |
| Cross section connection without wire end ferrule min. | 1,5 mm² |
| Cross section connection without wire end ferrule max. | 2,5 mm² |
| Cross section connection with wire end ferrule AWG min. | 18 AWG |
| Cross section connection with wire end ferrule AWG max. | 14 AWG |
| Cross section connection without wire end ferrule AWG min. | 16 AWG |
| Cross section connection without wire end ferrule AWG max. | 14 AWG |
Instalowanie | Podłączanie
| Typ połączenia | Przyłącze sprężynowe push-lock |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Cykle wtykowe min. | 100 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | pozłacane |
| Powłoka blokady | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 9 mm |
| Obszar zaciskowy maks. | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

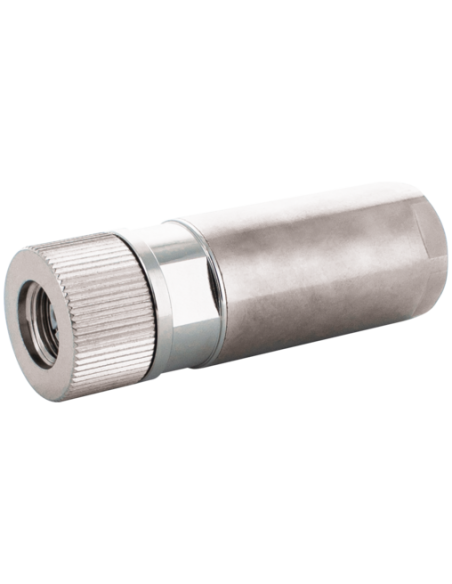

Złącze przemysłowe M12 Power żeńskie 0° Kod L – 7000-P4661-0000000
Złącze M12 Power żeńskie 0° Kod L to wysokiej klasy komponent elektrotechniczny, przeznaczony do realizacji niezawodnych połączeń zasilających w wymagających warunkach przemysłowych. 5-pinowy wtyk z kodowaniem L pozwala na stabilny przesył zasilania i znajduje zastosowanie w aplikacjach, gdzie wymagana jest podwyższona wydajność oraz bezpieczeństwo połączenia.
Wysoka niezawodność i trwałość złącza M12 Power L-kodowanego
Złącze zostało zaprojektowane z myślą o bezpiecznym podłączaniu przewodów mocy w środowisku przemysłowym, gdzie często występują drgania, podwyższone temperatury oraz konieczność częstych podłączeń i rozłączeń. Zastosowanie przyłącza sprężynowego push-lock znacznie ułatwia instalację i zapewnia pewność kontaktu. Automatyczna blokada (samozłącze) dodatkowo zwiększa bezpieczeństwo użytkowania.
Zastosowanie złącza M12 Power L-kodowanego w przemyśle
Komponent ten przeznaczony jest do szerokiego zakresu zastosowań, szczególnie w automatyce przemysłowej oraz w:
- Systemach zasilania maszyn i urządzeń
- Robotyce oraz instalacjach produkcyjnych
- Połączeniach napędów elektrycznych
- Technologiach instalacyjnych wymagających podwyższonego prądu
Dzięki kodowaniu L oraz pięciopinowej konstrukcji złącze umożliwia przesył napięć roboczych do 63 V DC oraz prądów do 16 A na styk. Zastosowanie tego typu przyłączy zapewnia kompatybilność oraz bezpieczeństwo pracy, nawet przy wysokim obciążeniu.
Budowa i materiały najwyższej jakości
Obudowa wykonana z mosiądzu pokrytego niklem gwarantuje odporność na korozję oraz wytrzymałość mechaniczną. Styki są pozłacane, co zwiększa niezawodność transmisji prądu oraz zapewnia wieloletnią, bezawaryjną pracę. Dostępny zakres mocowania kabla to 8–13 mm, co pozwala na stosowanie szerokiej gamy przewodów zgodnych ze specyfikacją produktu.
Odporność na warunki środowiskowe i montaż
Złącze spełnia rygorystyczne normy IP65, co oznacza pełną odporność na pył oraz zabezpieczenie przed strumieniem wody przy odpowiednim zamontowaniu (włożone, przykręcone). Pracuje niezawodnie w szerokim zakresie temperatur od -40°C do +85°C.
- Gwint M12 x 1 umożliwia szybki i prosty montaż.
- Ponad 100 cykli łączeniowych — wytrzymałość na wielokrotne podłączanie.
- Brak ekranu — dedykowany do przesyłu mocy, a nie sygnałów wrażliwych na zakłócenia elektromagnetyczne.
- Odporność na wstrząsy i drgania dzięki zabezpieczeniu przeciwwstrząsowemu.
Bezpieczeństwo i zgodność ze standardami
Produkt spełnia wymagania normy IEC 61076-2-111 oraz posiada klasę palności UL94 V-0. Kategoria przepięcia III zapewnia wysoki poziom ochrony w profesjonalnych instalacjach przemysłowych.
Instrukcje montażu: Rekomenduje się stosowanie odpowiednich środków odciążających, takich jak opaski kablowe, oraz kontrolowanie minimalnych promieni gięcia przewodów, aby utrzymać szczelność klasy IP.
Złącze M12 Power 5-pin L-kodowane jest niezawodnym, trwałym i funkcjonalnym produktem przeznaczonym do zastosowań energetycznych w profesjonalnych aplikacjach automatyki i przemysłu.
