Męski prosty

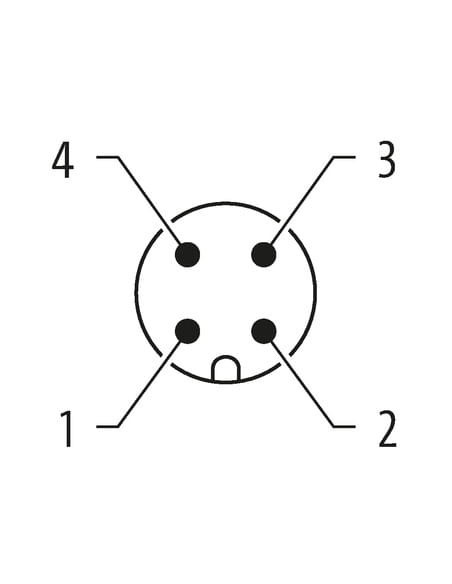

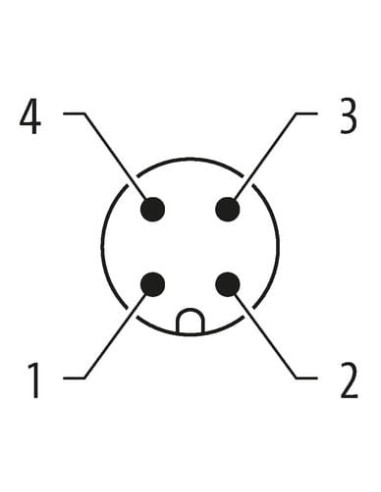

M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.14...0.34 mm²
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 2,9 mm |
| Obszar zaciskowy maks. | 5,1 mm |
| Wysokość | 43 mm |
| Szerokość | 15 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

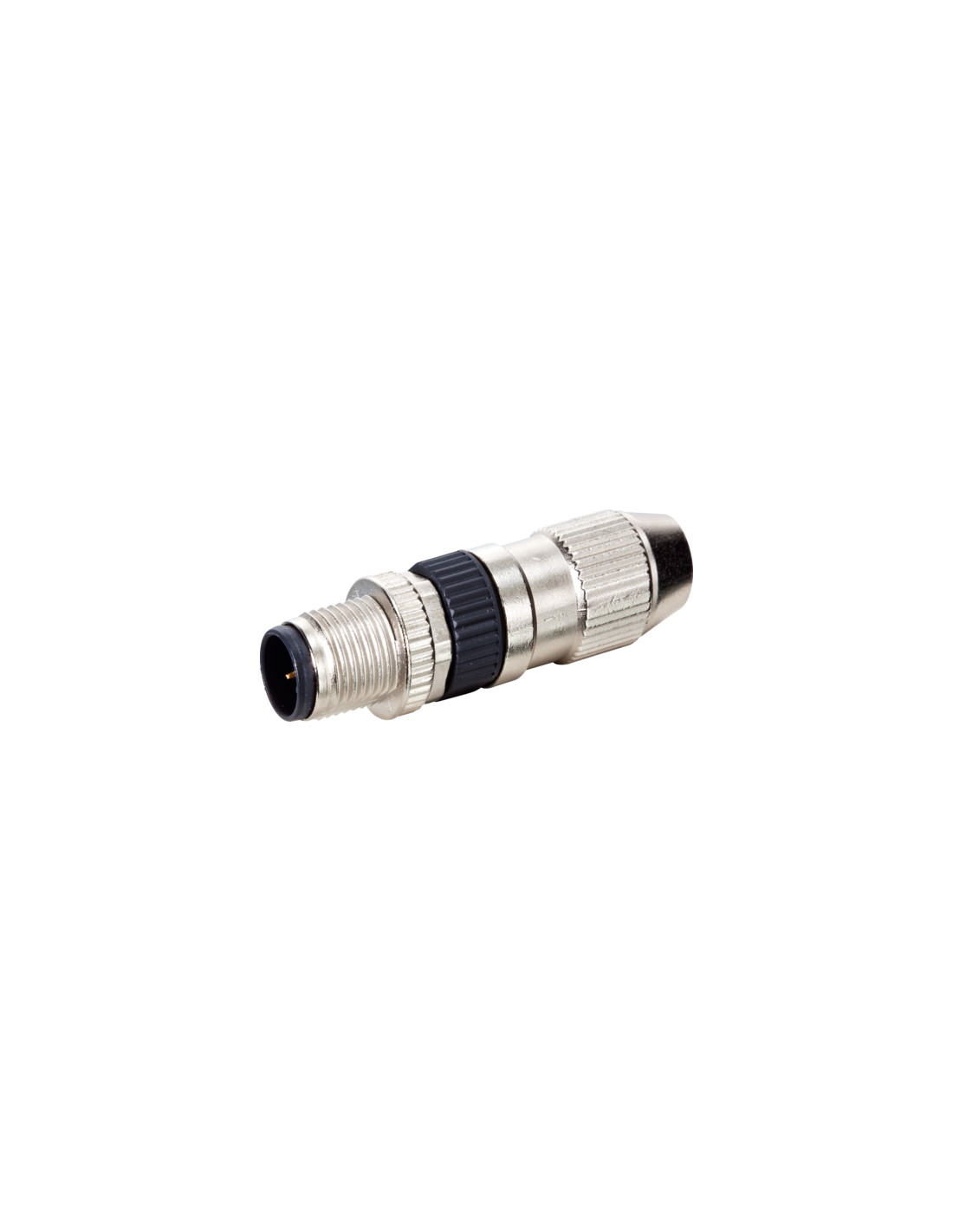

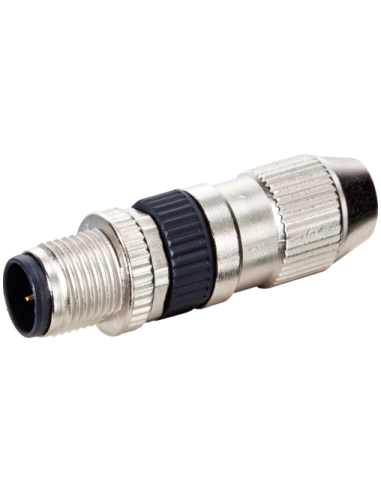

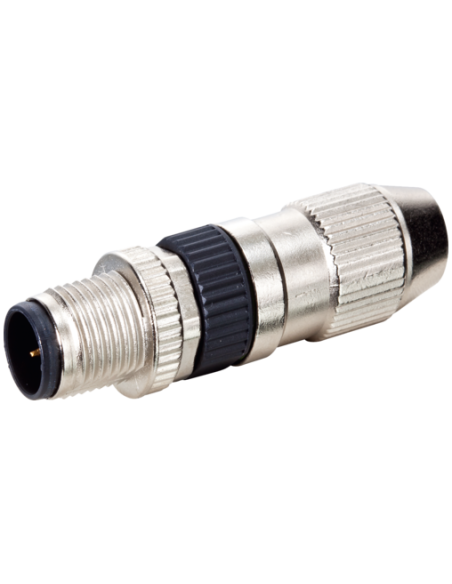

Wtyczka M12 męska, prosta, Slimline – niezawodne połączenie przemysłowe
Wtyczka M12 męska, prosta, Slimline, 4-polowa to wysokiej jakości złącze przemysłowe przeznaczone do szerokiego zakresu zastosowań w automatyce i instalacjach przemysłowych. Precyzyjne wykonanie, kompaktowa konstrukcja oraz wysoki stopień ochrony czynią to rozwiązanie cenionym zarówno w środowiskach przemysłowych, jak i wszędzie tam, gdzie wymagana jest trwałość oraz pewność połączenia elektrycznego.
4-polowa wtyczka M12 – uniwersalność i łatwość montażu
Komponent M12 męski prosty, 4 piny z zaciskami nożowymi umożliwia łatwą i szybką instalację przewodów o przekroju od 0,14 do 0,34 mm². Rekomendowany jest zarówno do czujników, elementów wykonawczych, jak i do połączeń w systemach sygnałowych oraz zasilających w automatyce przemysłowej, maszynach produkcyjnych, robotyce czy przemyśle spożywczym.
- Wysoki stopień ochrony IP67 – odporność na pył i wilgoć, idealna do wymagających warunków przemysłowych
- Kompaktowa konstrukcja typu Slimline – doskonała tam, gdzie liczy się oszczędność miejsca
- Temperatura pracy od -25°C do 85°C
- Możliwość montażu przy użyciu zacisków nożowych – bez konieczności lutowania
- Zabezpieczenie przeciwwstrząsowe – pewność i trwałość połączenia nawet przy drganiach
Typowe zastosowania przemysłowe – wtyczka M12 Slimline
Wtyczka M12 męska Slimline doskonale sprawdza się w różnorodnych instalacjach automatyki, liniach produkcyjnych, maszynach przemysłowych i systemach sterowania. Jest również wykorzystywana tam, gdzie wymagana jest szybka i bezproblemowa wymiana elementów połączeniowych – pozwala to na łatwy dostęp do przewodów i minimalizuje czas przestojów.
- Instalacje czujników i elementów wykonawczych
- Szybkozłączki do systemów modularnych
- Połączenia wymagające odporności na wstrząsy i wibracje
- Punkty rozdzielcze – skrócenie czasu serwisu i usprawnienie diagnostyki
Budowa i trwałość – M12 dla wymagających aplikacji

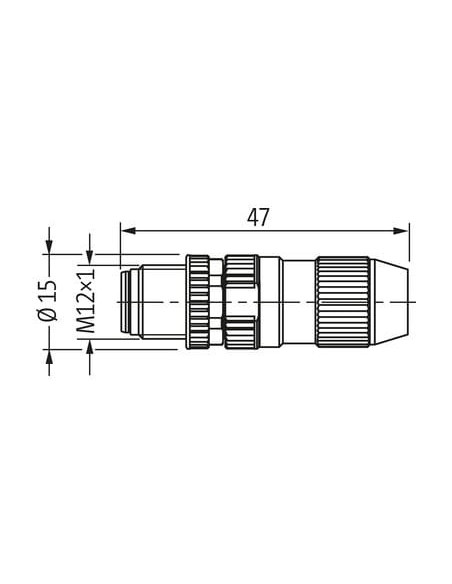

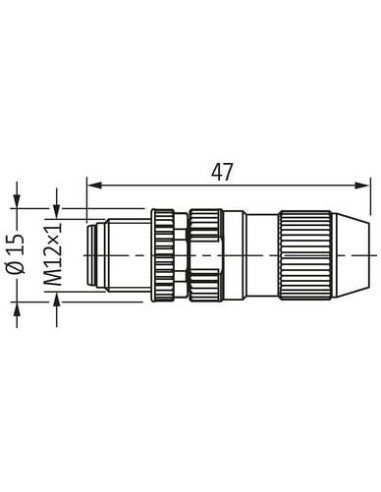

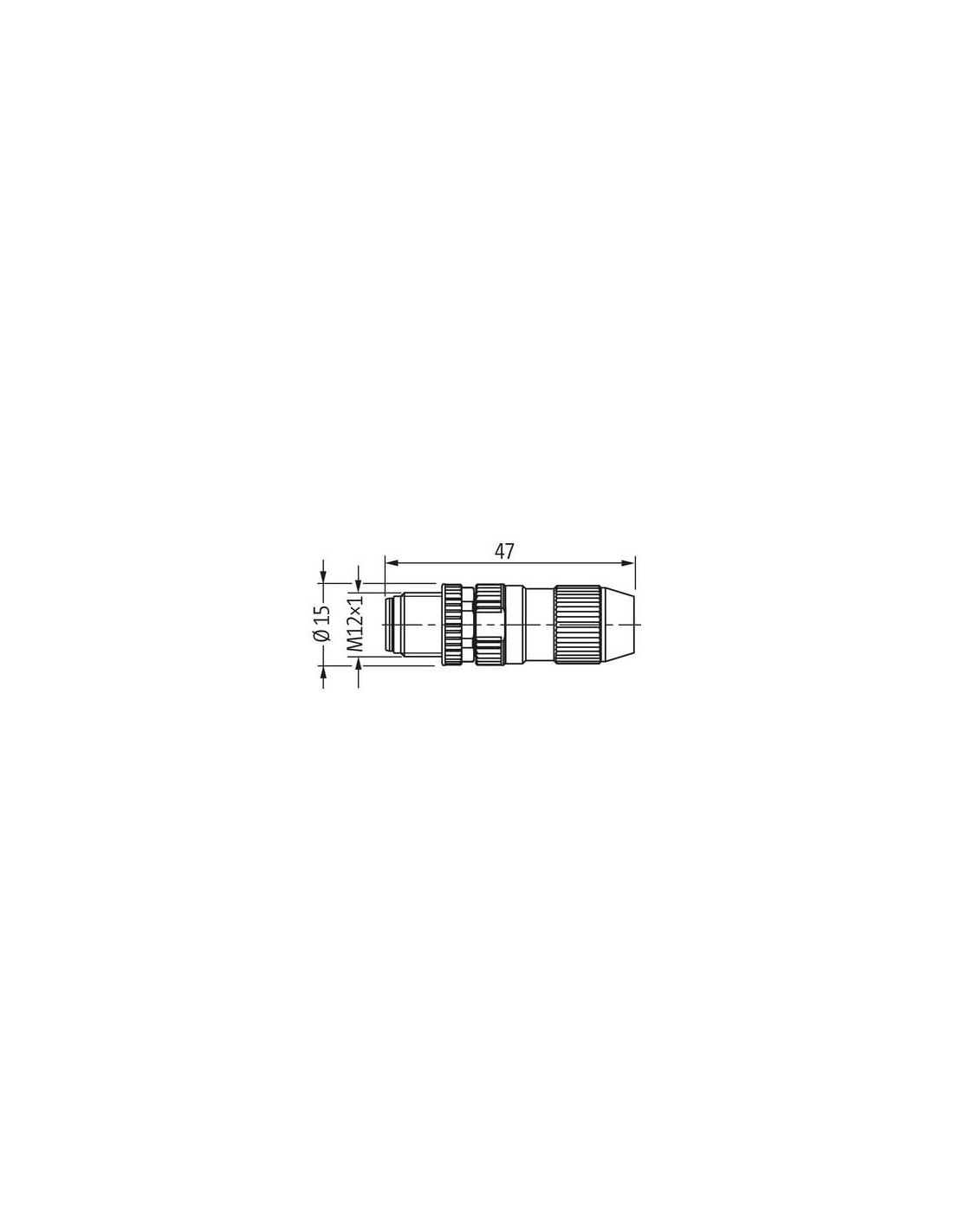

Obudowa metalowa zapewnia trwałość mechaniczną oraz ochronę przed zakłóceniami elektromagnetycznymi. Średnica zewnętrzna złącza wynosi 15 mm, a długość całkowita to 47 mm. Mechaniczne zabezpieczenia gwarantują, że połączenie pozostaje stabilne także w trudnych warunkach pracy. Złącze jest przystosowane do wprowadzania przewodów o średnicy izolacji od 1 do 1,6 mm, a moment obrotowy podczas montażu wynosi 0,6 Nm.
Zakończenie Slimline sprawia, że jest to idealny wybór dla aplikacji, w których ważne są kompaktowe rozmiary i niezawodność. Przed użyciem w środowiskach chemicznie agresywnych zaleca się sprawdzenie kompatybilności materiału z medium aplikacyjnym.
