Dostępny
Męski prosty
M8, 3-piny
Zacisk śrubowy
Przekrój portu: 0.14...0.5 mm²
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Materiał styk | Mosiądz |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW12.5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |

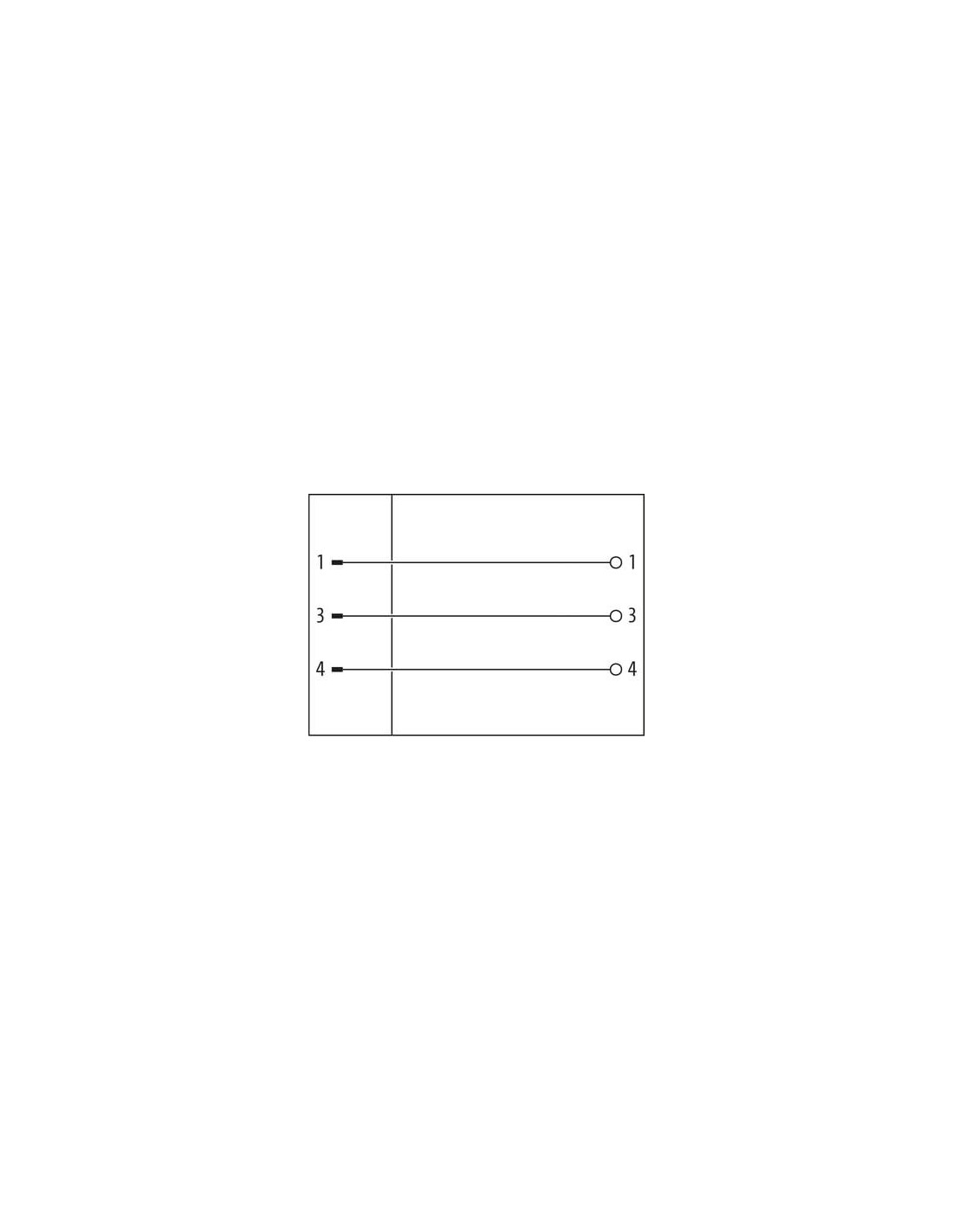

Instalowanie | Układ pinów
| Kodowanie | A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PBT |
| Materiał mocowanie styków | PA66 |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 45 mm |
| Szerokość | 13,5 mm |
| Głębokość | 13,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

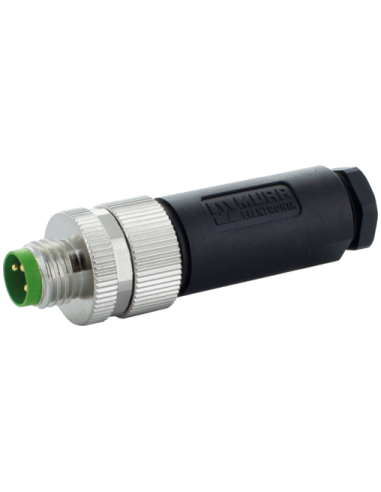

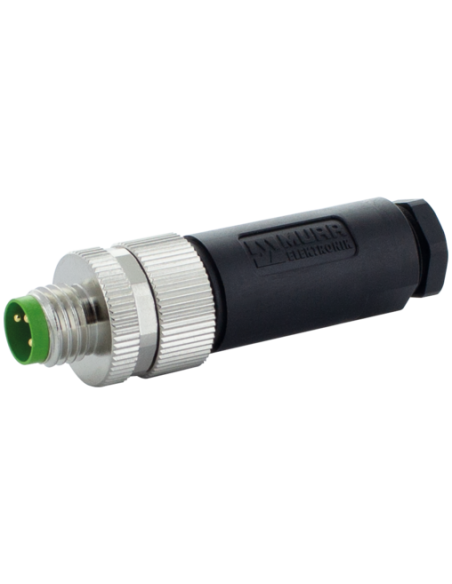

Wtyczka M8 męska prosta 3-polowa 7000-08601-0000000 – złącze przemysłowe z zaciskami śrubowymi
Wtyczka M8 męska prosta 3-polowa o numerze katalogowym 7000-08601-0000000 to element wysokiej jakości, przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej oraz instalacjach maszynowych. Solidna konstrukcja oraz niezawodność działania sprawiają, że jest chętnie wykorzystywana w systemach wymagających trwałych i pewnych połączeń elektrycznych.
Charakterystyka i budowa złącza M8 3-polowego
Wtyczka została wyposażona w trzy pozłacane piny, umieszczone w wytrzymałej obudowie wykonanej z tworzywa PBT oraz PA66. Konstrukcja typu prosta, męska zapewnia łatwość instalacji, nawet w miejscach o ograniczonej przestrzeni montażowej. Zastosowanie zacisków śrubowych umożliwia szybkie i bezpieczne podłączenie przewodów o przekroju od 0,14 do 0,5 mm².
- Kompatybilność z popularnym standardem M8
- 3-polowe połączenie – obsługuje sygnały i zasilanie
- Wysoki stopień ochrony IP67 – odporność na kurz i wodę (po zamontowaniu i przykręceniu)
- Obudowa z tworzywa odpornego na uszkodzenia mechaniczne i chemiczne
Zastosowanie wtyczki M8 – szerokie możliwości
Złącze M8 męskie 3-polowe znajduje zastosowanie w systemach automatyki, czujnikach, siłownikach, urządzeniach sterujących oraz rozdzielniach. Dzięki wysokiej jakości wykonania i zgodności z normami branżowymi (EN IEC 60529, EN 60664-1, EN 60950-1) jest rekomendowane do pracy w wymagających środowiskach przemysłowych.
Typowe obszary wykorzystania to m.in.:
- przemysł maszynowy i produkcja
- linie montażowe
- pomiary oraz automatyka budynkowa
- czujniki i urządzenia sterujące
Zalety i korzyści stosowania złącza M8 męskiego 3-polowego

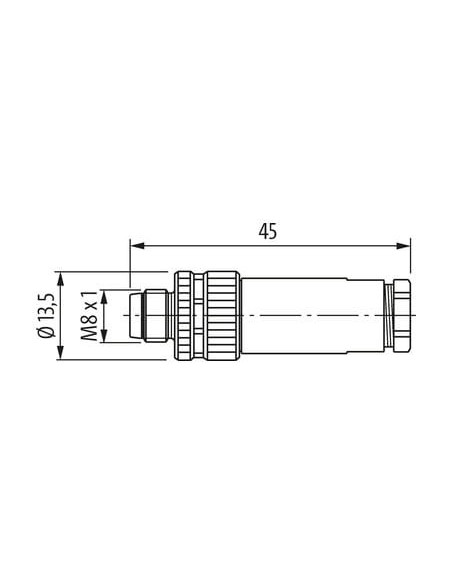

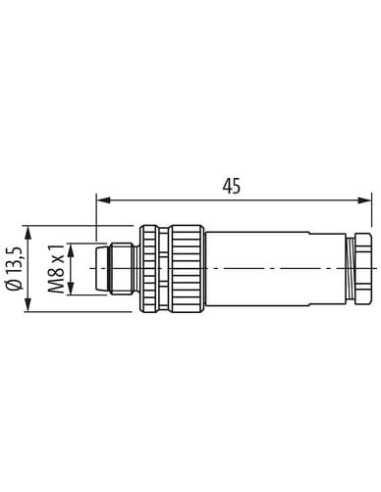

Złącze charakteryzuje się łatwym montażem dzięki zastosowaniu zacisków śrubowych oraz kompaktowymi wymiarami (średnica 13,5 mm, długość 45 mm). Odporność na warunki środowiskowe (zakres temperatur pracy: -40°C do 85°C) zapewnia pewną i bezawaryjną pracę w różnych aplikacjach przemysłowych. Kodowanie A gwarantuje właściwą i bezpieczną konfigurację połączeń.
- Zapewnia bezawaryjne działanie nawet w trudnych warunkach przemysłowych
- Solidne wykonanie mechaniczne
- Szybka i pewna instalacja przewodów dzięki zaciskom śrubowym
- Możliwość wielokrotnego montażu i demontażu bez pogorszenia jakości połączenia
Parametry techniczne złącza M8 męskiego 3-polowego
Produkt umożliwia przesyłanie sygnałów i zasilania (do 4A na pin, napięcie AC do 50V, DC do 60V) w systemach automatyki i przemysłu. Izolacja o minimalnej rezystancji 100 MΩ dodatkowo zwiększa niezawodność połączenia. Ergonomiczny design wspiera szybki montaż i zapewnia estetyczne wykończenie instalacji.
Wtyczka M8 męska 3-polowa z zaciskami śrubowymi – niezawodne i praktyczne rozwiązanie dla instalacji automatyki, wymagających bezpieczeństwa, trwałości i prostoty montażu.
