Dostępny
Żeński proste
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

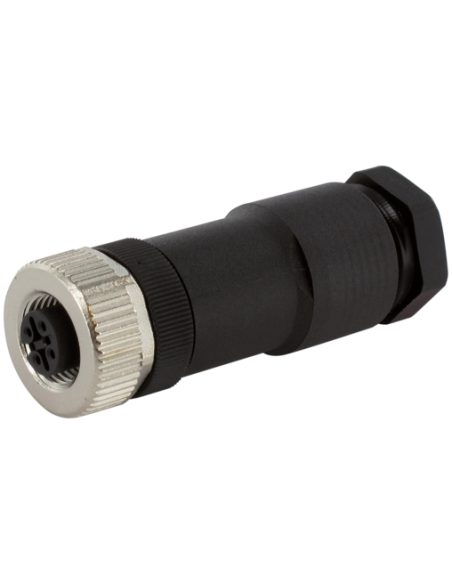

Wtyczka M12 żeńska prosta 4-polowa – 7000-12945-0000000
Wtyczka M12 żeńska, prosta, 4-polowa to niezawodne złącze stosowane w automatyce przemysłowej oraz w aplikacjach wymagających trwałych i szczelnych połączeń kablowych. Model 7000-12945-0000000 cechuje się prostą konstrukcją oraz wysoką odpornością na czynniki zewnętrzne, dzięki czemu doskonale sprawdza się w trudnych warunkach pracy.
Zastosowanie wtyczki M12 – szerokie możliwości integracji
Wtyczka M12 żeńska dedykowana jest dla branży automatyki przemysłowej, mechatroniki, robotyki oraz systemów czujników. Znajduje zastosowanie w:
- Systemach sterowania i automatyzacji maszyn
- Połączeniach sygnałowych w układach sterujących
- Przedłużaniu przewodów czujnikowych i aktuatorowych
- Rozdzielnicach i szafach sterowniczych
- Montażu urządzeń przemysłowych w środowisku narażonym na kontakt z pyłem, wodą i olejami
Złącze M12 stanowi uniwersalny standard w nowoczesnych instalacjach przemysłowych, umożliwiając szybkie i wygodne podłączanie oraz rozłączanie przewodów bez potrzeby lutowania.
Solidna konstrukcja i wysoka trwałość – parametry techniczne
Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia odporność chemiczną oraz na oleje. Stopień ochrony IP67 gwarantuje szczelność i niezawodność nawet w trudnych warunkach środowiskowych. Metalowe elementy gwintowane umożliwiają łatwy i pewny montaż.
Złącze przeznaczone jest do pracy w szerokim zakresie temperatur: od -25°C do 85°C, a zaciski śrubowe pozwalają na szybki montaż kabla o średnicy 8–10 mm i przekroju do 1,5 mm².
Bezpieczeństwo i niezawodność połączenia M12
Połączenie śrubowe zapewnia trwałość oraz odporność na wibracje i naprężenia mechaniczne. Dodatkowe uwagi dotyczące instalacji, takie jak zabezpieczenie przed nadmiernym zginaniem i odpowiedni promień gięcia przewodu, zapewniają długotrwałą szczelność oraz wydłużają żywotność złącza.
- Prosta, szybka instalacja
- Ochrona IP67
- 4 piny do transmisji sygnału i zasilania
- Odporność na agresywne środki chemiczne (przy doborze odpowiednich przewodów)

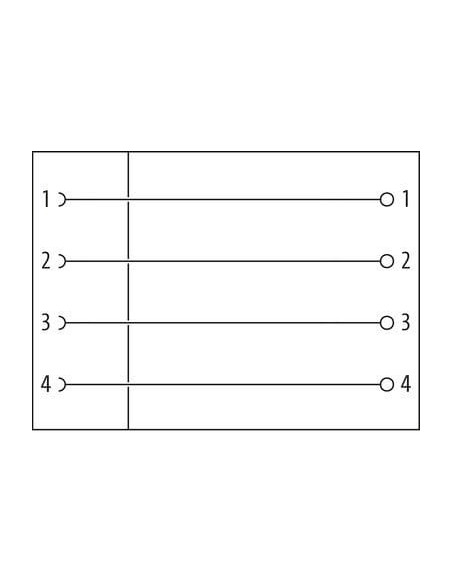

Typowa aplikacja i schemat połączeń – pinout M12
Standardowy układ pinów umożliwia wygodne i szybkie podłączenie przewodów, minimalizując ryzyko błędów podczas instalacji. Uniwersalne zastosowanie w czujnikach, silnikach, zaworach i siłownikach oraz w systemach komunikacji przemysłowej.
Złącze spełnia wysokie wymagania dotyczące bezpieczeństwa i niezawodności połączeń elektrycznych w aplikacjach przemysłowych. Przed dokonaniem wyboru zaleca się weryfikację odporności materiałów na konkretne media stosowane w danej aplikacji.
