Żeński kątowe
M8, 3-piny
z biegunami lutowniczymi
Przekrój portu: max. 0.25 mm²
| Family construction form | M8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,25 mm² |
| Rotation option | 90° (4 outlet directions) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 28 mm |
| Szerokość | 18,5 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

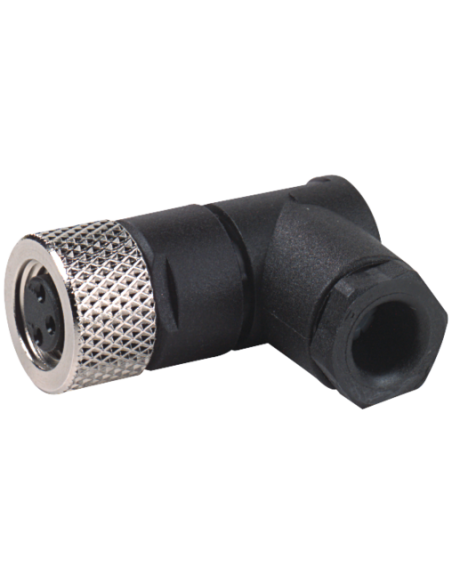

Wtyczka M8 żeńska kątowa 3-polowa do lutowania – rozwiązanie dla wymagających aplikacji
Wtyczka M8 żeńska, kątowa, 3-polowa do lutowania, kod 7000-08521-0000000, to wysokiej jakości komponent elektrotechniczny, przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, systemach czujnikowych i instalacjach przemysłowych. Wersja kątowa umożliwia wygodne prowadzenie przewodów nawet w ograniczonej przestrzeni montażowej.
Zalety i korzyści stosowania wtyczki M8 żeńskiej kątowej
- Kątowa konstrukcja idealna do montażu w miejscach o ograniczonej przestrzeni lub w przypadku konieczności prowadzenia przewodów pod kątem 90°.
- Trwała obudowa wykonana z wytrzymałych materiałów zapewnia odporność na uszkodzenia mechaniczne oraz niezawodne połączenie elektryczne.
- Stopień ochrony IP67 – wysoka odporność na pył i wodę przy prawidłowym zamontowaniu oraz dokręceniu złącza, co czyni ją idealną do trudnych warunków przemysłowych.
- Uniwersalność zastosowań – kompatybilność z szeroką gamą czujników, urządzeń automatyki oraz systemów sterowania.
- Stabilne połączenie elektryczne – złącza do lutowania zapewniają trwałość i bezpieczeństwo instalacji.
- Dopuszczalne napięcie pracy do 60V AC/DC oraz prąd do 4A.
Typowe zastosowania wtyczki M8 żeńskiej kątowej 3-polowej
Wtyczka M8 3-polowa typu żeńskiego znajduje zastosowanie przede wszystkim w:
- instalacjach czujników i aktuatorów w automatyce przemysłowej,
- systemach połączeń maszyn i urządzeń przemysłowych,
- robotyce,
- przemysłowych systemach pomiarowych,
- systemach sygnalizacyjnych i bezpieczeństwa,
- automatyce procesowej i kontrolnej.
Kompaktowa budowa oraz możliwość wyboru kierunku wyprowadzenia przewodu umożliwiają elastyczny montaż nawet w trudnodostępnych miejscach.
Budowa i możliwości instalacyjne

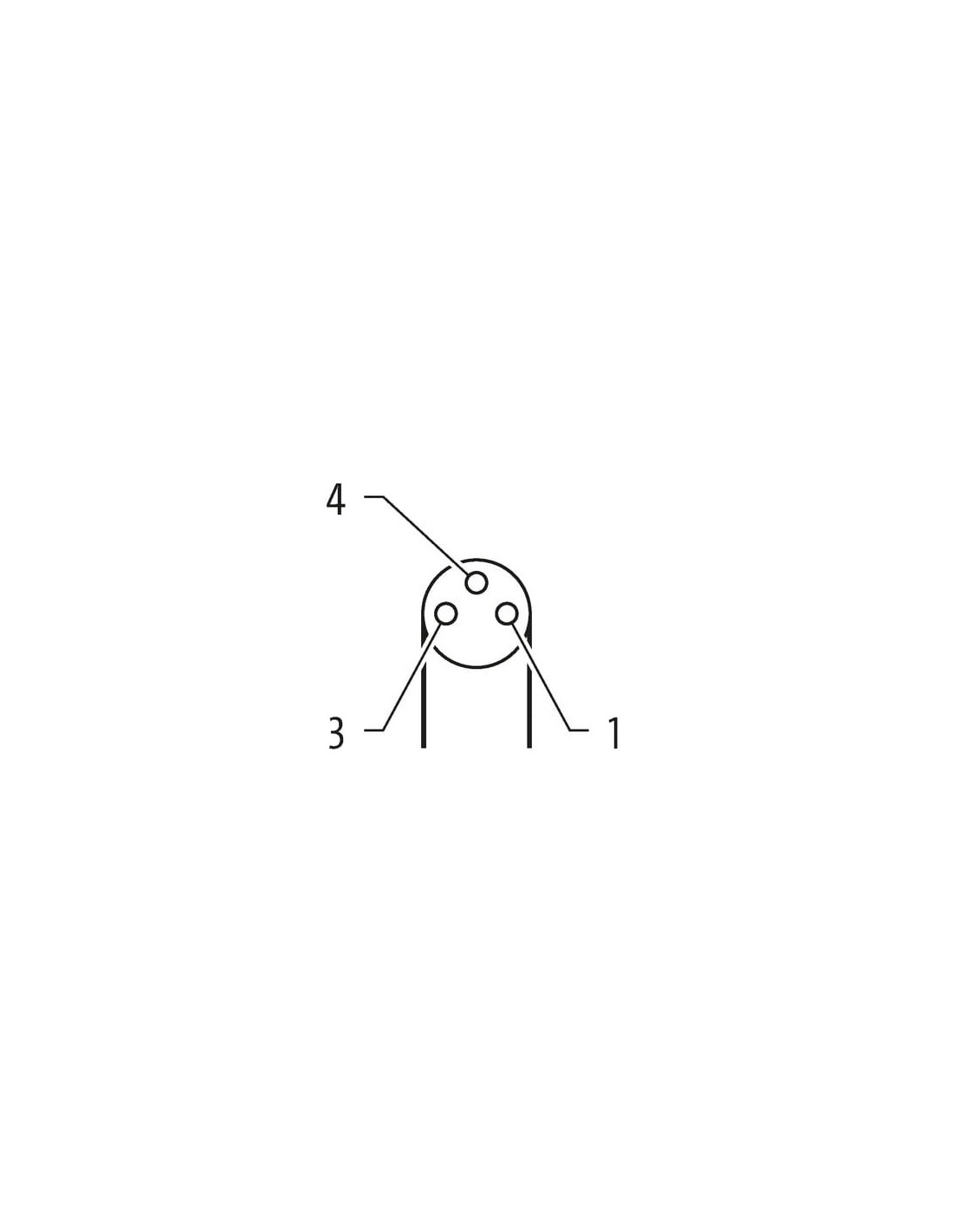

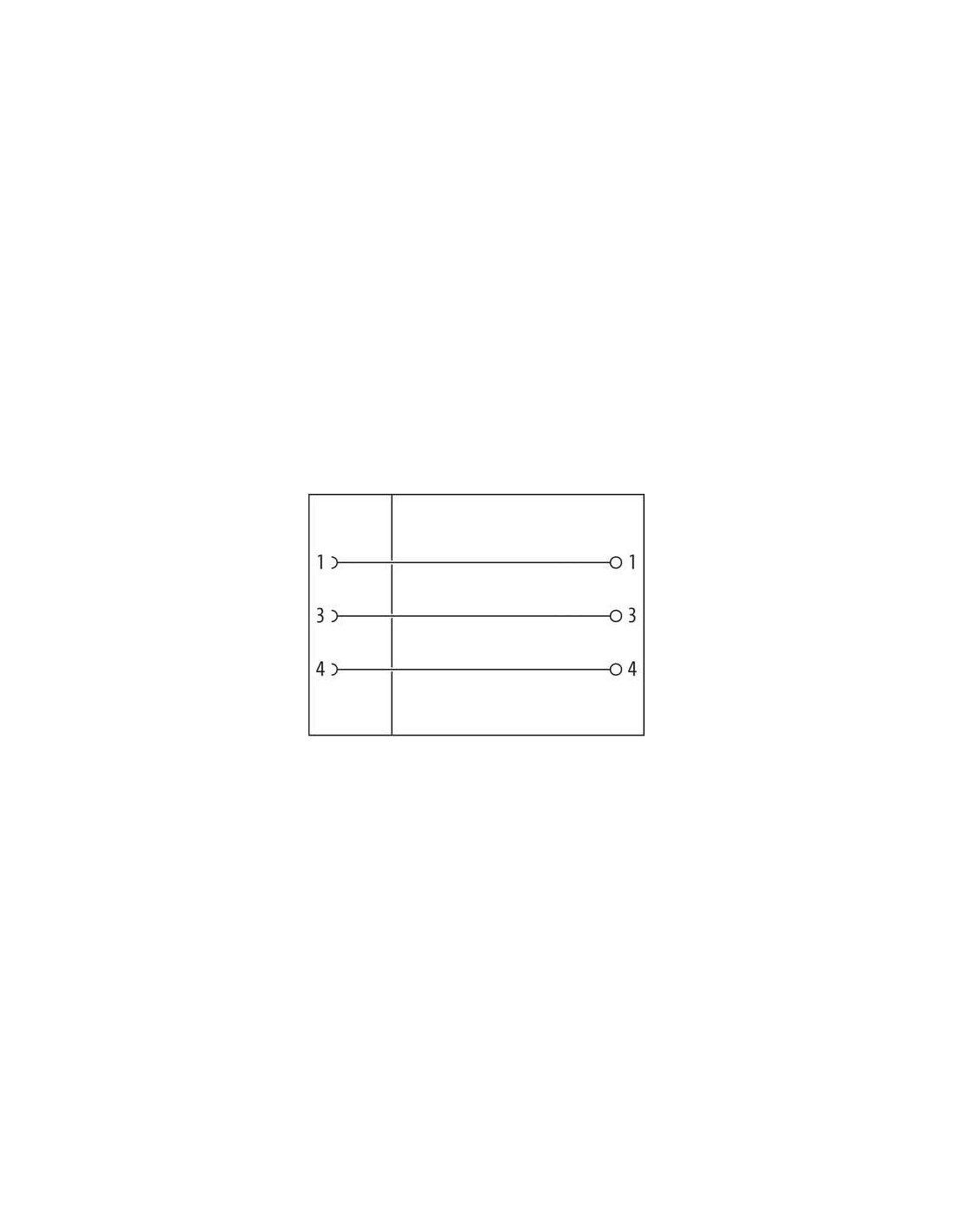

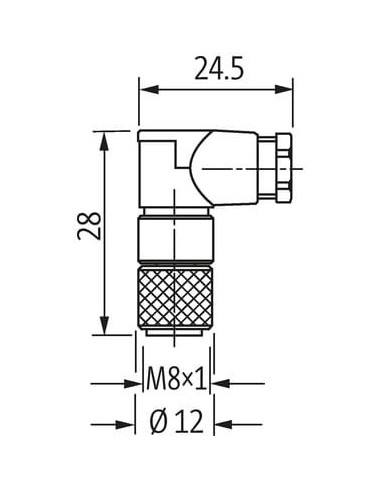

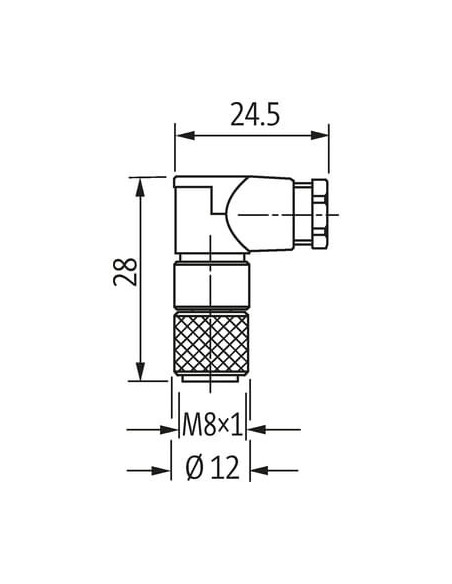

Wtyczka wyposażona jest w trzy wyraźnie oznaczone piny (1, 3, 4), zgodne ze standardem przemysłowym M8. Kąt 90° i cztery kierunki wyprowadzenia umożliwiają wygodne dopasowanie do układu kablowania. Jest przeznaczona do lutowania przewodów o przekroju do 0,25 mm². Wymiary złącza (wysokość: 28 mm, szerokość: 18,5 mm, głębokość: 12 mm) ułatwiają jej wykorzystanie w małej przestrzeni roboczej.
Warunki pracy i wskazówki instalacyjne
- Zakres temperatury pracy: od -25°C do +85°C, co pozwala na wykorzystanie w wielu środowiskach przemysłowych.
- Obszar zaciskowy: 3,5–5 mm, dostosowany do standardowych przewodów instalacyjnych.
- Dodatkowe zalecenia montażowe: zaleca się stosowanie odpowiedniej ochrony przed naprężeniami mechanicznymi, np. za pomocą opasek zaciskowych. Należy przestrzegać minimalnych promieni gięcia przewodu, aby nie obniżyć klasy szczelności IP.
Wtyczka M8 żeńska kątowa 3-polowa do lutowania to niezawodny wybór dla każdego specjalisty poszukującego solidnych, kompaktowych i łatwych w montażu rozwiązań połączeniowych w zastosowaniach przemysłowych.
