Wtyczka zasilania M12 0°, kodowanie S
4-piny
Zacisk śrubowy
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |

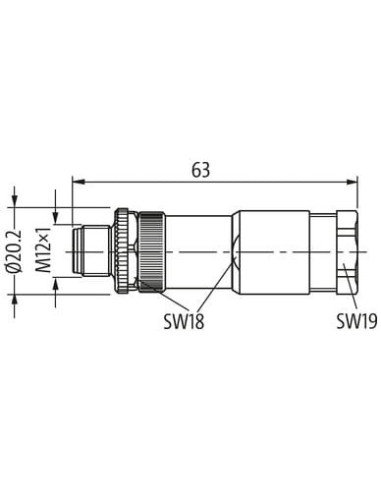

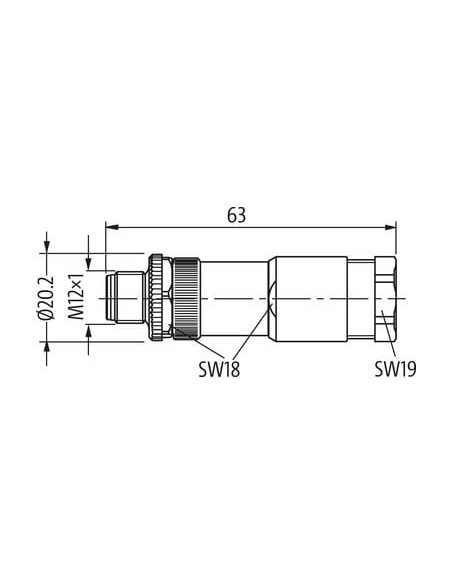

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

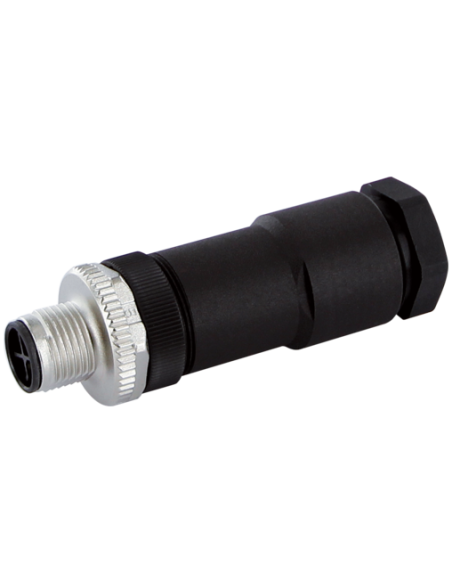

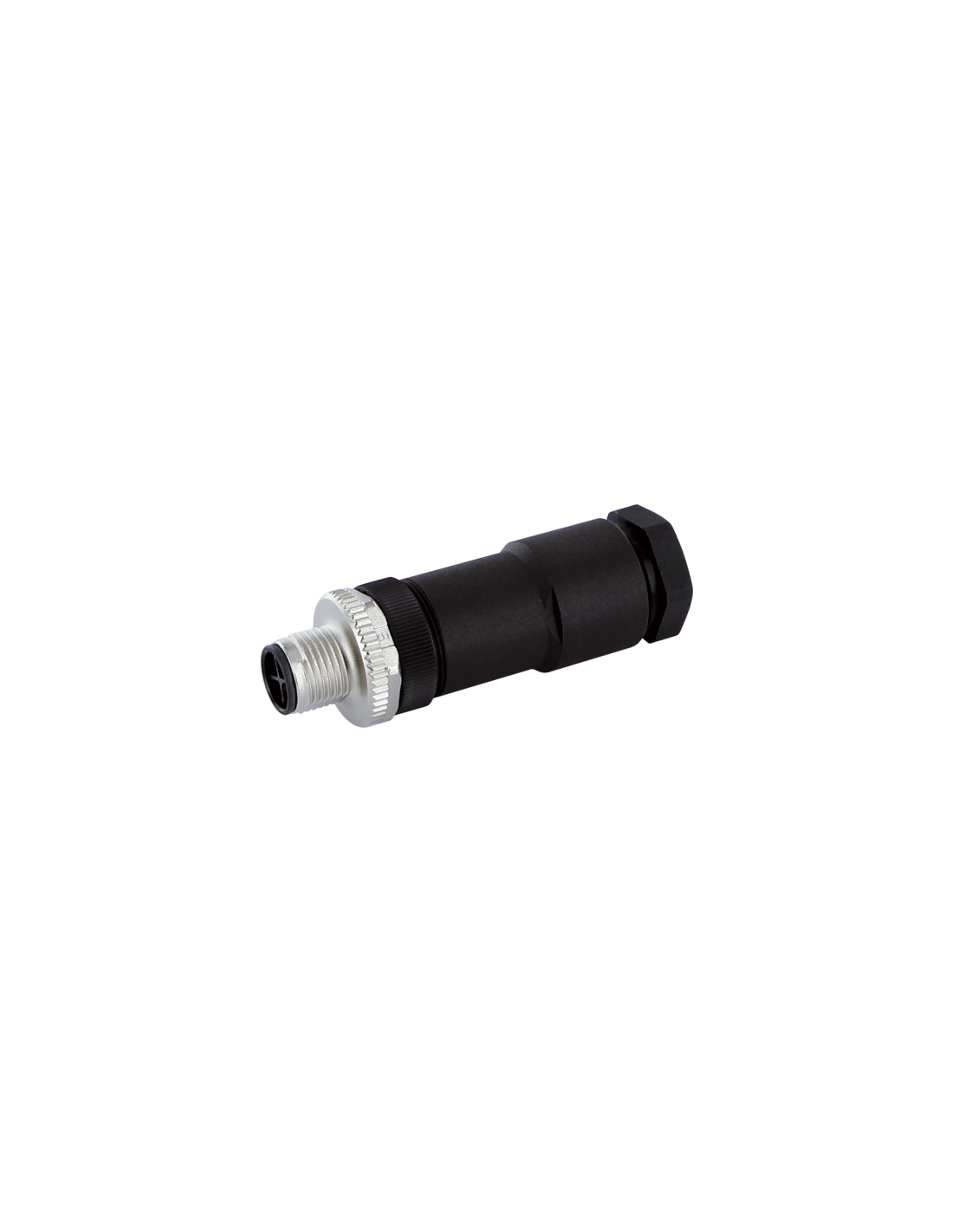

Złącze męskie M12 0° S-kodowane – zasilające, 4-piny, do okablowania w terenie
Złącze męskie M12 0° kodowane S o numerze katalogowym 7000-P6591-0000000 to wysokiej jakości element przeznaczony do niezawodnego przesyłu zasilania oraz sygnałów elektrycznych w wymagających warunkach przemysłowych. Jego uniwersalność i odporność mechaniczna sprawiają, że stanowi idealne rozwiązanie do profesjonalnych instalacji automatyki przemysłowej oraz układów sterowania i rozdzielni elektrycznych.
Zalety złącza M12 S-kodowanego – niezawodność i bezpieczeństwo połączeń
Złącze M12 S-kodowane wyróżnia się wysoką odpornością chemiczną oraz odpornością na działanie olejów, co pozwala na stosowanie go w trudnych środowiskach przemysłowych. Stopień ochrony IP67 gwarantuje pełną pyłoszczelność oraz zabezpieczenie przed chwilowym zanurzeniem w wodzie. Korpus z tworzywa sztucznego (PA) oraz styki z mosiądzu o powłoce pozłacanej zapewniają wieloletnią trwałość i doskonałą przewodność elektryczną.
Typowe zastosowania złącza zasilającego M12 kodowanego S
- Automatyka przemysłowa – szybkie i bezpieczne połączenia w rozdzielniach zasilających oraz szafach sterowniczych.
- Maszyny i urządzenia – podłączanie silników, czujników oraz układów napędowych.
- Przemysł spożywczy, chemiczny i motoryzacyjny – odporność na czynniki chemiczne oraz oleje pozwala na pracę w agresywnym środowisku.
- Instalacje energetyczne – przesył energii do urządzeń rozproszonych.
Budowa i montaż złącza M12 0° – elastyczność i trwałość

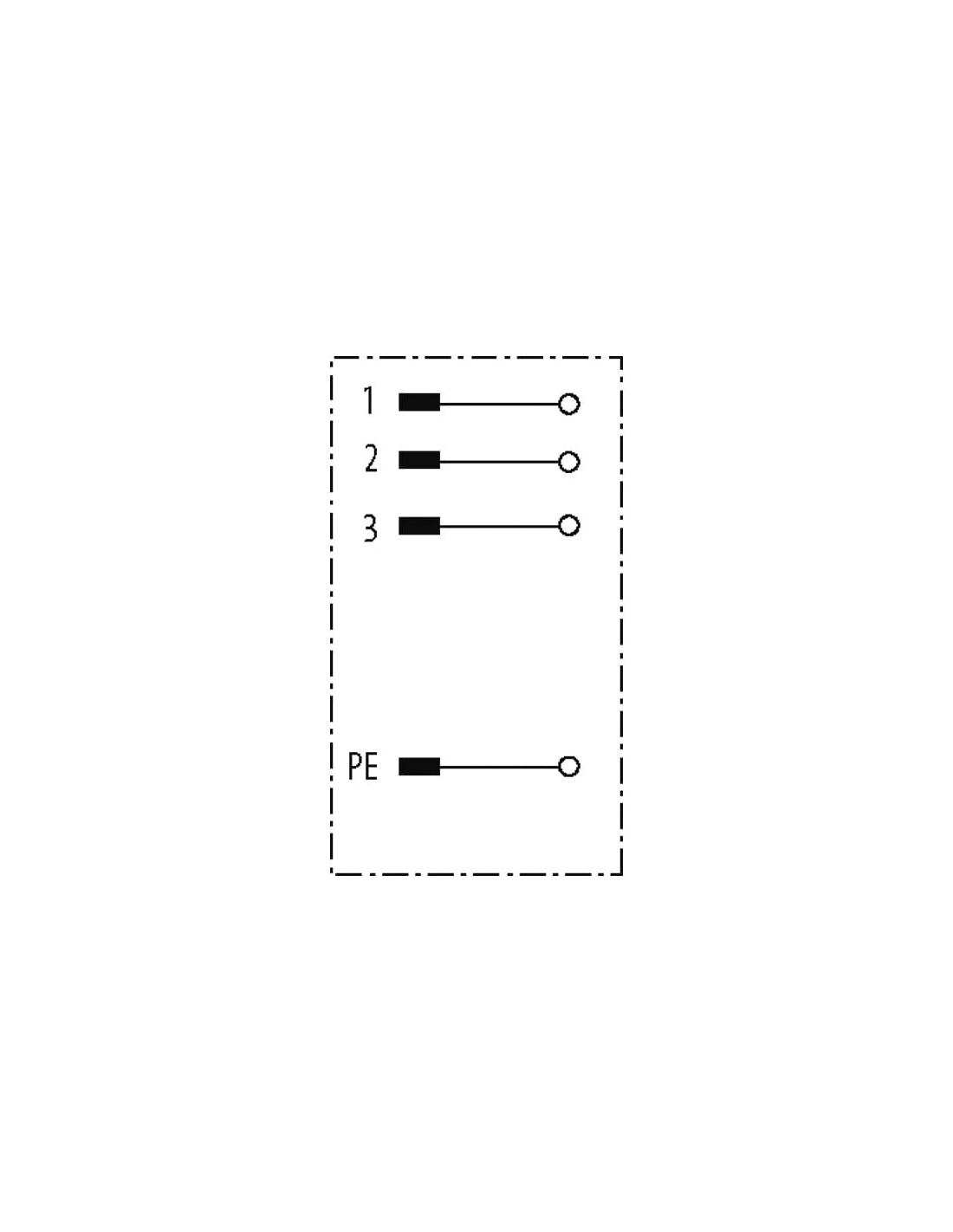

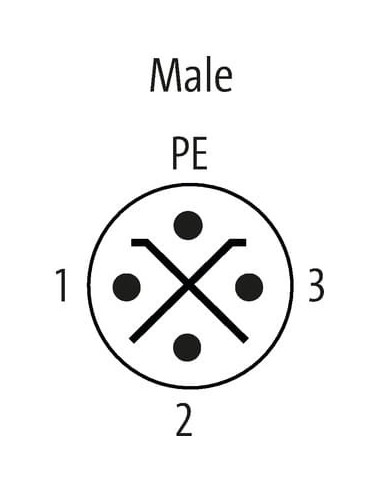

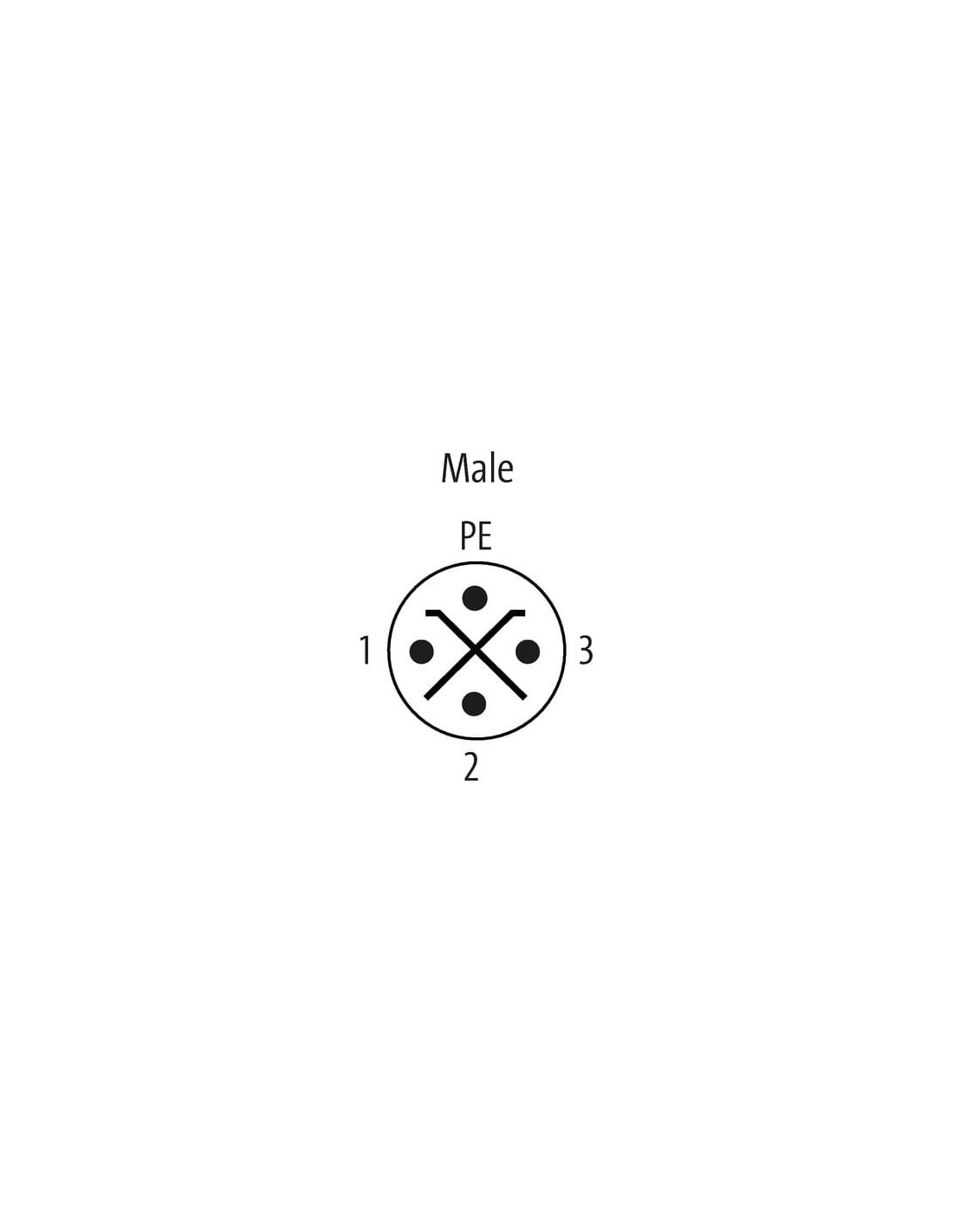

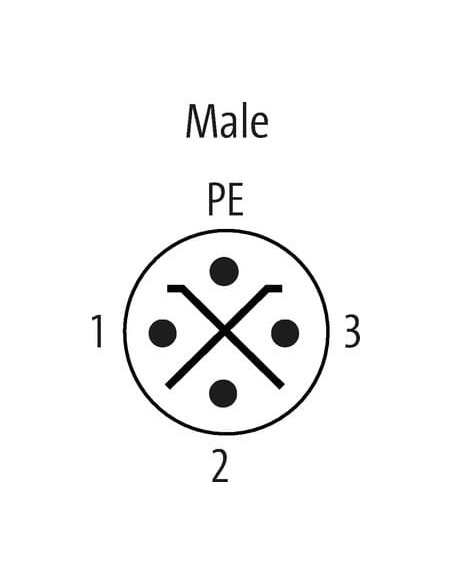

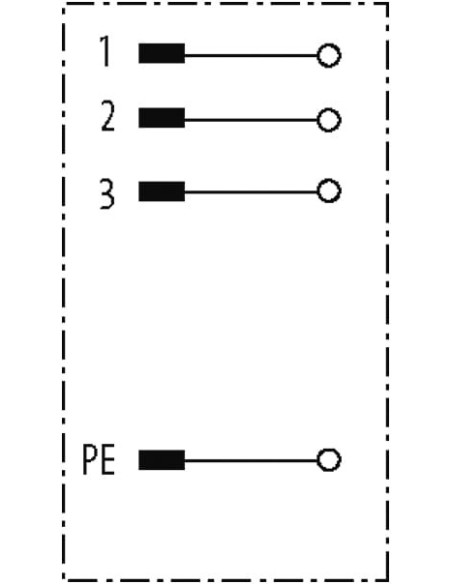

Złącze wyposażone jest w 4 piny (3 sygnały + PE), co umożliwia przesył trójfazowego zasilania lub sygnałów sterujących z dodatkowym przewodem ochronnym. Łatwy montaż w terenie dzięki zaciskom śrubowym oraz możliwość podłączenia kabla o średnicy 6–8 mm przekładają się na szybką i wygodną instalację bez konieczności użycia specjalistycznych narzędzi. Zabezpieczenie przeciwwstrząsowe oraz precyzyjne wykonanie zapewniają trwałość połączenia nawet przy dużych wibracjach.
Złącze M12 S-kodowane – kluczowe cechy techniczne
- Maksymalne napięcie pracy: 600 V AC/DC
- Maksymalny prąd na styk: 12 A
- Maksymalny przekrój przewodu: 1,5 mm²
- Gwint montażowy: M12 x 1
- Moment dokręcania: 0,6 Nm
- Temperatura pracy: od -40°C do +85°C
- Piktogram PE – szybka identyfikacja styku ochronnego
Męskie złącze M12 S-kodowane spełnia rygorystyczne normy bezpieczeństwa, posiada kategorię przepięcia III oraz stopień zanieczyszczenia 3. Przeznaczone do pracy w środowisku przemysłowym, umożliwia niezawodne i bezpieczne podłączanie zasilania do urządzeń nawet w najbardziej wymagających warunkach.
