Dostępny
Męski prosty

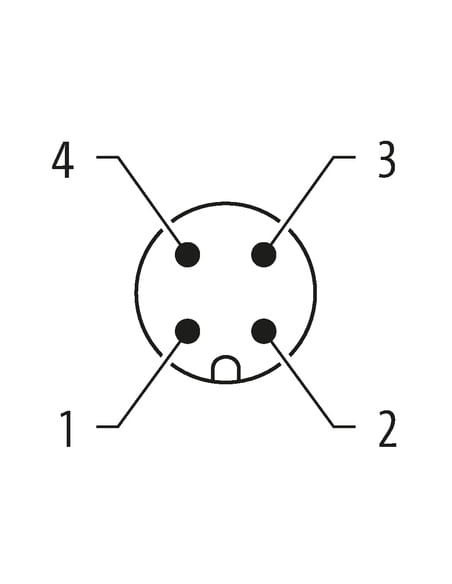

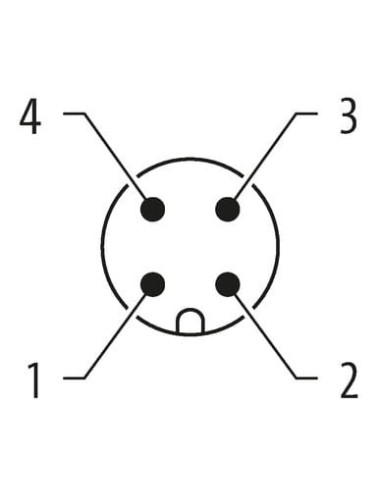

Konektor M12 Y, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 2.1...3/4...5 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
clamping range 2.1...3/4...5 mm (2 cable bushings)
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Wysokość | 63 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

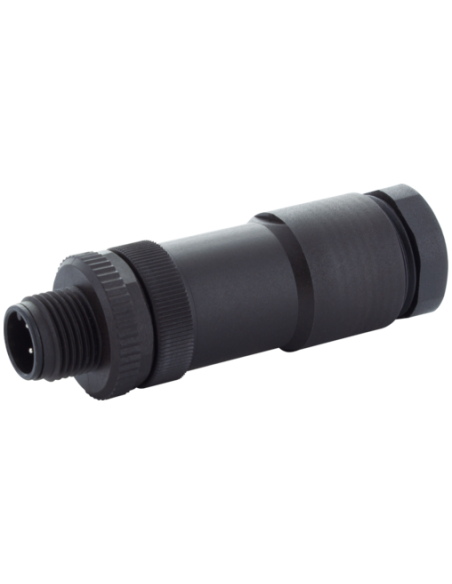

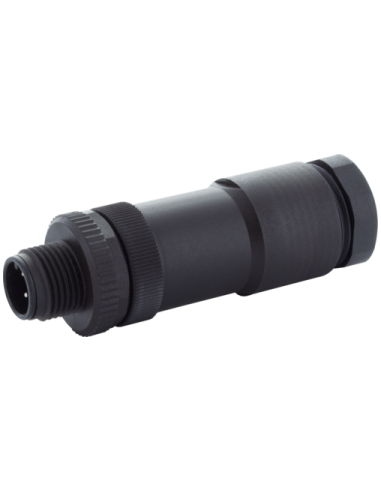

Trójnik-Y prosty M12 4-piny – solidne i uniwersalne rozwiązanie połączeniowe
Trójnik-Y prosty M12, 4-piny (kod produktu: 7000-12781-0000000) to praktyczny konektor o wysokiej odporności mechanicznej i chemicznej, przeznaczony do tworzenia niezawodnych połączeń elektrycznych w instalacjach przemysłowych oraz w automatyce przemysłowej. Kompaktowe wymiary oraz obudowa z wytrzymałego tworzywa sztucznego sprawiają, że element ten świetnie sprawdzi się nawet w wymagających warunkach pracy.
Zastosowanie konektora M12 4-pin w automatyce i przemyśle
Konektor M12 4-pin znajduje szerokie zastosowanie wszędzie tam, gdzie niezbędne są niezawodne połączenia kablowe. Konstrukcja typu Y pozwala na jednoczesne połączenie dwóch przewodów lub urządzeń, co ułatwia rozbudowę oraz konserwację układów. Produkt stosowany jest m.in. w:
- systemach automatyki przemysłowej,
- maszynach produkcyjnych i sterowniczych,
- systemach czujników i siłowników,
- aplikacjach wymagających połączeń wielopunktowych,
- instalacjach w środowisku narażonym na kontakt z olejami oraz środkami chemicznymi.
Solidność i bezpieczeństwo użytkowania
Konektor M12 charakteryzuje się wysokim stopniem ochrony IP67, co zapewnia pełne zabezpieczenie przed pyłem oraz krótkotrwałym zanurzeniem w wodzie. Zaciski śrubowe gwarantują trwałe i stabilne połączenie przewodów o średnicy w zakresie 2,1...5 mm. Dzięki zastosowaniu specjalnego tworzywa, komponent ten wyróżnia się odpornością chemiczną i na działanie olejów. Możliwość pracy w szerokim zakresie temperatur od -40°C do +85°C umożliwia stosowanie w różnorodnych środowiskach.
Parametry techniczne i korzyści użytkowe

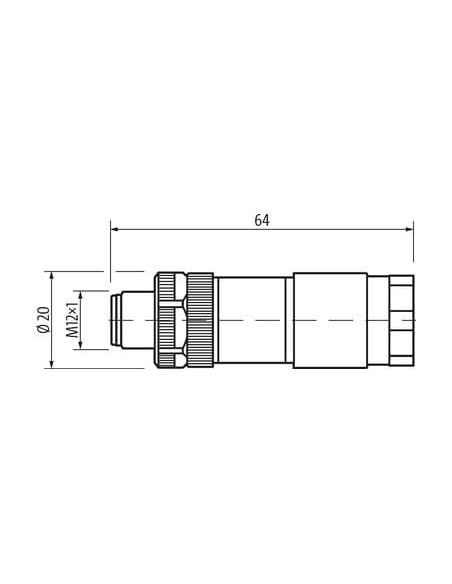

Trójnik-Y prosty M12 został zaprojektowany z myślą o łatwym i szybkim montażu. Kompaktowe wymiary (długość 64 mm, średnica 20 mm) pozwalają na zastosowanie w miejscach o ograniczonej przestrzeni. Ergonomiczny design oraz łatwy dostęp do zacisków śrubowych minimalizują czas instalacji i serwisu.
- Maksymalne napięcie robocze: 250 V AC/DC
- Maksymalny prąd na styk: 4 A
- Maksymalny przekrój przyłącza: 0,75 mm²
Wskazówki montażowe dla złączy M12 – trwałość i niezawodność
Aby utrzymać szczelność i zgodność ze stopniem ochrony IP67, zaleca się prawidłowe zakręcenie oraz zastosowanie odpowiedniego odciążenia przewodów (np. opaski kablowe). Ważne jest także przestrzeganie dopuszczalnych promieni gięcia przewodów, aby nie narażać złącza na uszkodzenia mechaniczne.
Podsumowanie – konektor Y M12 4-pin do wymagających aplikacji
Trójnik-Y prosty M12, 4-piny to element łączący bezpieczeństwo, trwałość i uniwersalność zastosowań. Dzięki solidnej konstrukcji, odporności chemicznej oraz wysokiemu stopniowi ochrony, stanowi niezawodne rozwiązanie dla instalacji pracujących w trudnych warunkach. Sprawdzi się w systemach automatyki, maszynach, liniach produkcyjnych oraz rozdzielniach elektrycznych wymagających rozgałęzienia sygnałów lub zasilania.
