Dostępny
Męski prosty
M12, 3-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |

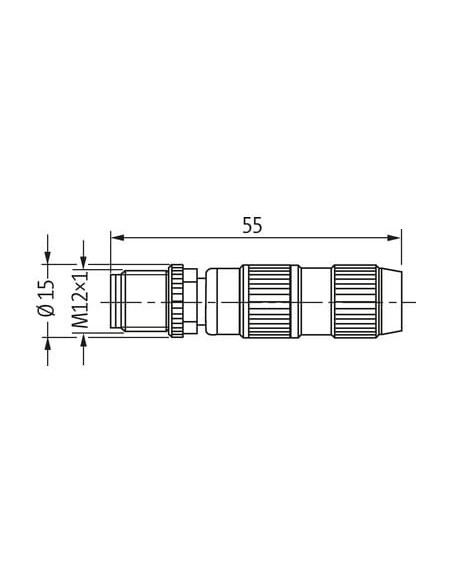

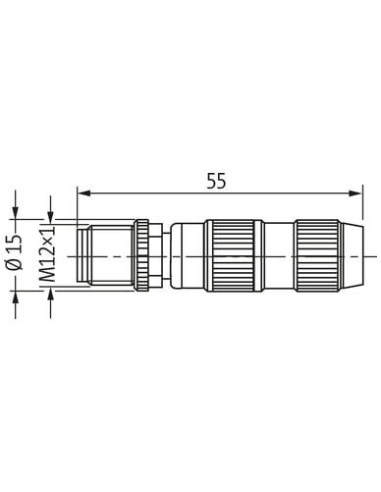

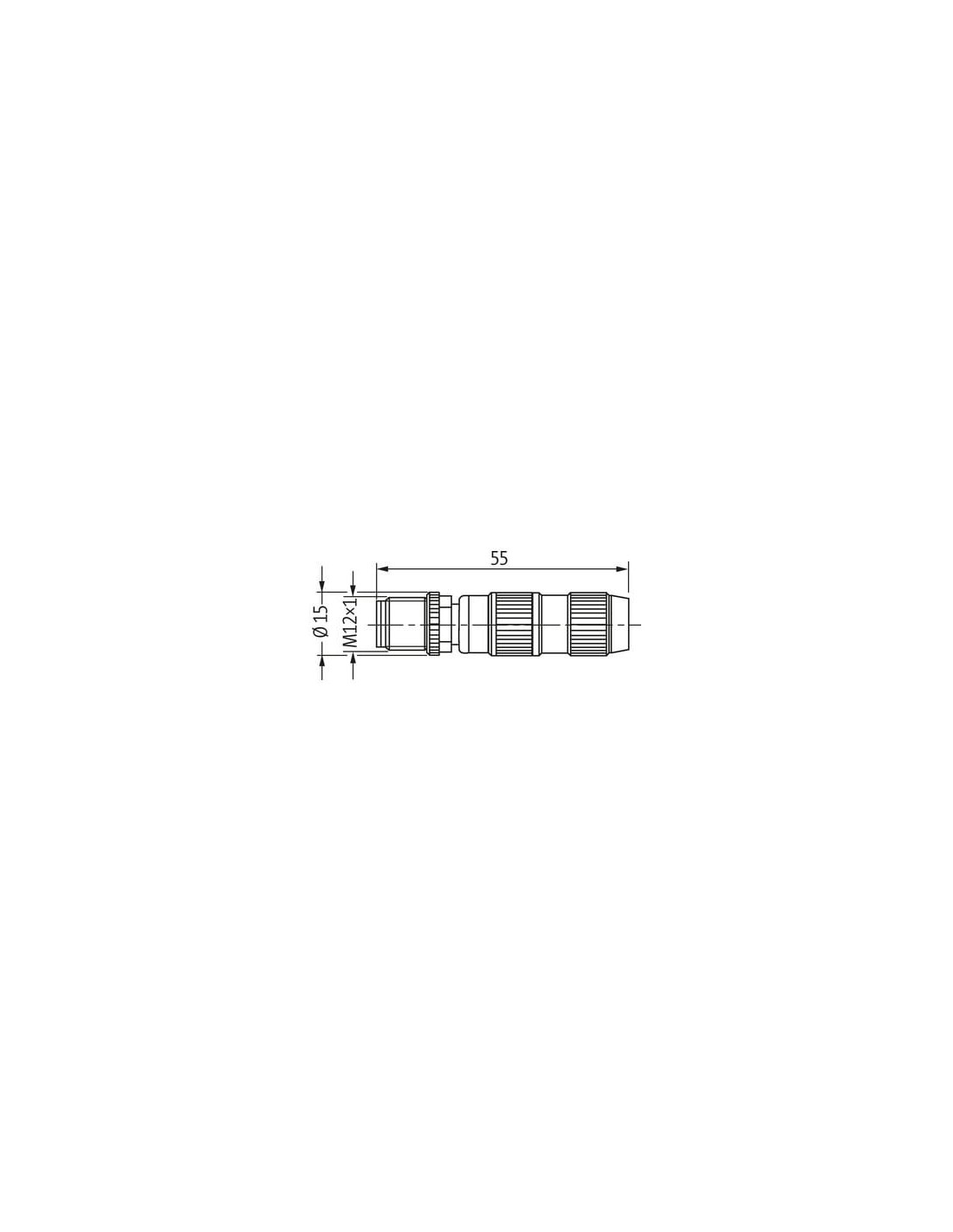

| Wysokość | 55 mm |
| Szerokość | 15 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

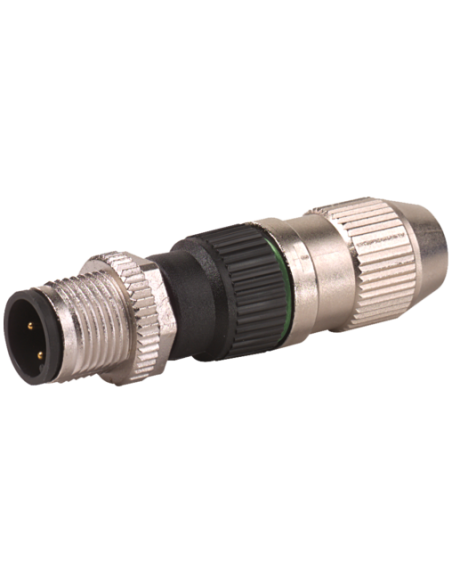

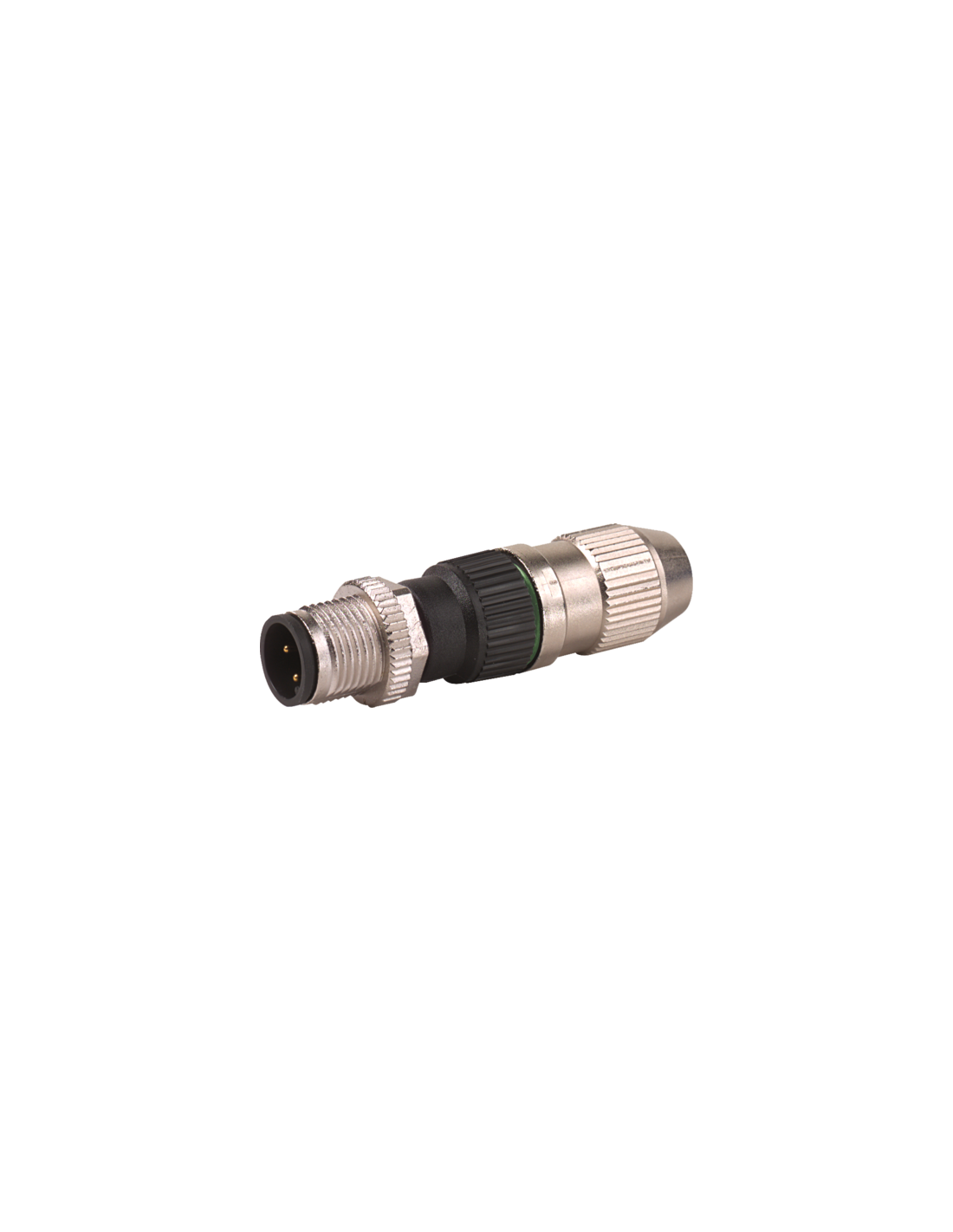

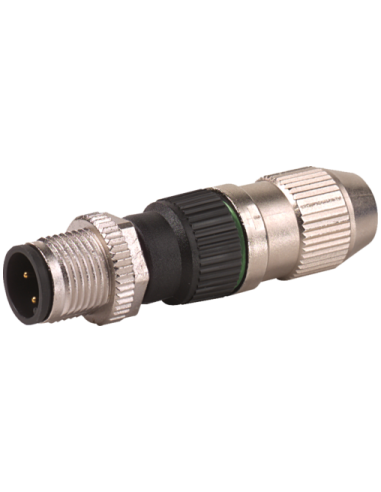

Wtyczka M12 męska prosta 3-polowa – niezawodne połączenia przemysłowe
Męska wtyczka M12, 3-polowa to uniwersalny element złączny szeroko wykorzystywany w automatyce przemysłowej, robotyce oraz instalacjach sterujących. Model prosty, wyposażony w solidne zaciski nożowe, przeznaczony jest do kabli o przekroju 0,25...0,5 mm².
Wytrzymałość i funkcjonalność wtyczki M12 – zastosowanie
Produkt zapewnia szybkie i pewne połączenie sygnałowe lub zasilające w wymagających warunkach przemysłowych. Stopień ochrony IP67 gwarantuje odporność na pył i wilgoć, co czyni złącze odpowiednim do używania zarówno w halach produkcyjnych, jak i w środowiskach o podwyższonej wilgotności lub zapyleniu.
- Automatyka przemysłowa – montaż czujników i urządzeń wykonawczych
- Technika pomiarowa
- Sensoryka
- Systemy bezpieczeństwa maszyn
- Instalacje plenerowe oraz wymagające warunki środowiskowe
Zalety wtyczki M12 męskiej prostej 3-polowej
- Szybki i wygodny montaż dzięki zaciskom nożowym – instalacja bez lutowania i specjalistycznych narzędzi
- Kompaktowe wymiary (długość: 55 mm, średnica: 15 mm) – łatwość montażu nawet w miejscach o ograniczonej przestrzeni
- Wytrzymałość mechaniczna: konstrukcja odporna na uszkodzenia oraz wibracje
- Bezpieczna praca w szerokim zakresie temperatur roboczych od -25°C do +85°C
- Maksymalne napięcie pracy: 32 V AC/DC
- Maksymalny prąd na styk: 4 A
- Wysoki standard bezpieczeństwa – materiał izolacyjny III klasy oraz odporność na przepięcia (do 0,8 kV)
Budowa i konstrukcja złącza M12 – trwałość i niezawodność

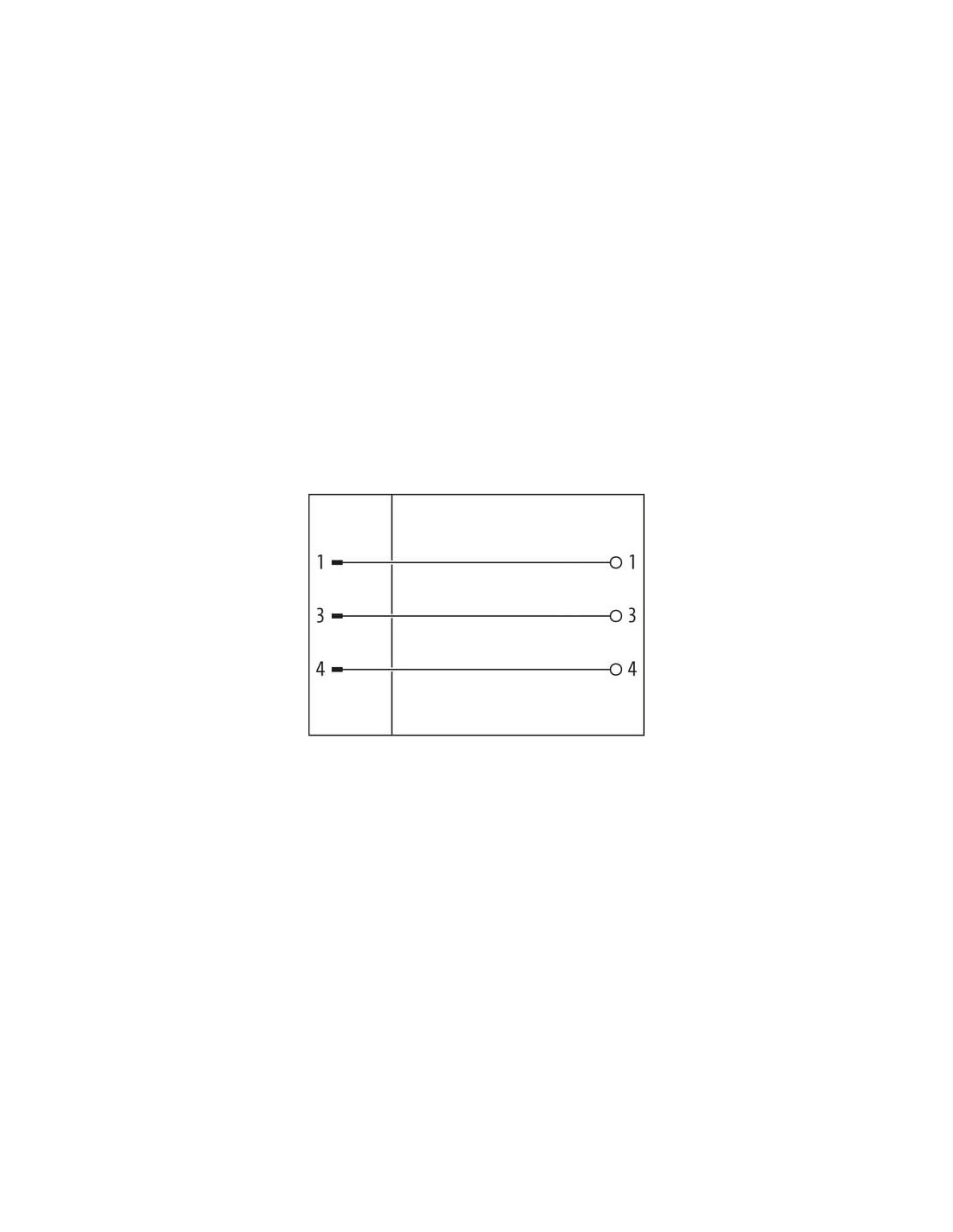

Element posiada trzy piny oraz solidny system mocowania z zabezpieczeniem przeciwwstrząsowym (połączenie „włożone, przykręcone”). Obudowa wykonana z wysokiej jakości materiałów charakteryzuje się podwyższoną odpornością chemiczną, co czyni ją odpowiednią do większości aplikacji przemysłowych. Instalacja kabli możliwa jest dla przewodów o średnicy izolacji od 1,2 mm do 1,6 mm.
Wtyczka jest kompatybilna z większością gniazd M12 stosowanych w przemyśle – zapewnia szerokie możliwości zastosowania.
Bezpieczeństwo i komfort użytkowania
Dodatkowe wskazówki instalacyjne:
- Zaleca się mechaniczne zabezpieczenie przewodu za pomocą opasek zaciskowych w celu ochrony przed naprężeniami.
- Podczas prowadzenia kabli należy zwrócić uwagę na dopuszczalne promienie gięcia, aby zachować szczelność i wysoką klasę ochrony złącza.
Wtyczka M12 męska prosta, 3-polowa to niezawodny wybór dla przemysłu – gwarantuje trwałość, szczelność oraz uniwersalność zastosowania w nowoczesnych instalacjach automatyki i robotyki.
