Dostępny
PROFIBUS
Męski prosty
M12, 2-piny
Kodowanie B
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

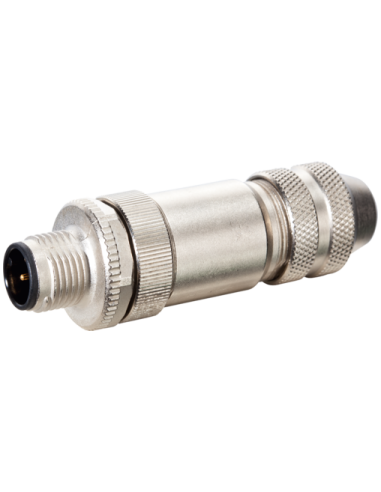

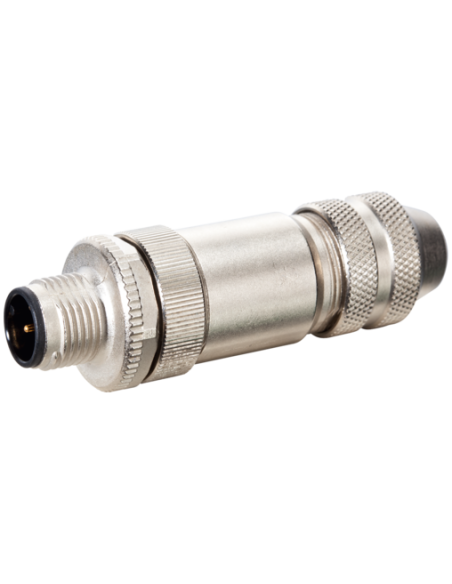

Wtyczka M12 męska, prosta, ekranowana B-code 2-polowa PROFIBUS – 7000-14005-0000000
Wtyczka M12 męska, prosta, ekranowana z kodowaniem B oraz 2-polami to niezawodne rozwiązanie dedykowane zastosowaniom przemysłowym, gdzie wymagana jest najwyższa jakość transmisji sygnału oraz ochrona przed zakłóceniami elektromagnetycznymi. Produkt przeznaczony jest do instalacji PROFIBUS oraz innych systemów, które wymagają trwałego i odpornego na warunki zewnętrzne złącza.
Zastosowania wtyczki M12 B-coded
Złącza M12 z kodowaniem B wykorzystywane są powszechnie w automatyce przemysłowej, systemach przesyłu sygnałów cyfrowych, systemach sterowania maszynami oraz w instalacjach PROFIBUS. Doskonale sprawdzają się w trudnych warunkach, gdzie istotna jest zarówno wysoka szczelność (stopień ochrony IP67), jak i odporność na wibracje, wilgoć czy pył.
- Automatyka przemysłowa i linie produkcyjne
- Systemy transmisji danych PROFIBUS
- Aplikacje w branży spożywczej, chemicznej oraz motoryzacyjnej
- Instalacje wymagające ekranowania i niskiej podatności na zakłócenia
- Łączenie i modernizacja maszyn i urządzeń
Najważniejsze cechy techniczne
Ta wtyczka M12 B-coded oferuje prosty, męski gwintowany korpus, umożliwiający szybkie i pewne podłączenie przewodów za pomocą zacisków śrubowych. Ekranowana konstrukcja minimalizuje wpływ zewnętrznych zakłóceń elektromagnetycznych, co jest szczególnie istotne przy przesyłaniu sygnałów cyfrowych i komunikacji przemysłowej.
- Wytrzymałość mechaniczna dzięki obudowie z mosiądzu z powłoką niklowaną
- Stopień ochrony IP67 – pełna odporność na pył oraz krótkotrwałe zanurzenie w wodzie
- Łatwy montaż przy użyciu śrubowych zacisków
- Zakres mocowania kabli: ø 6-8 mm – pasuje do szerokiej gamy standardowych kabli przemysłowych

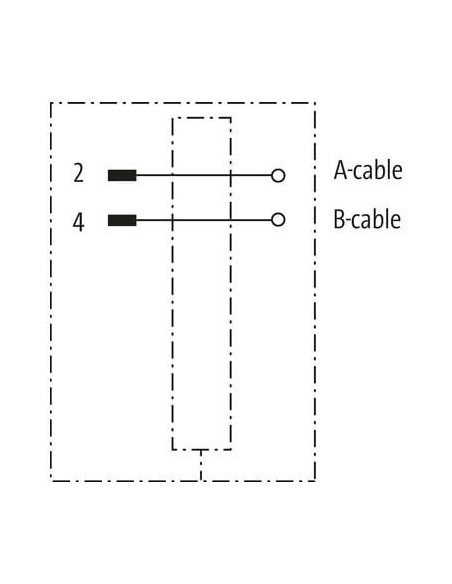

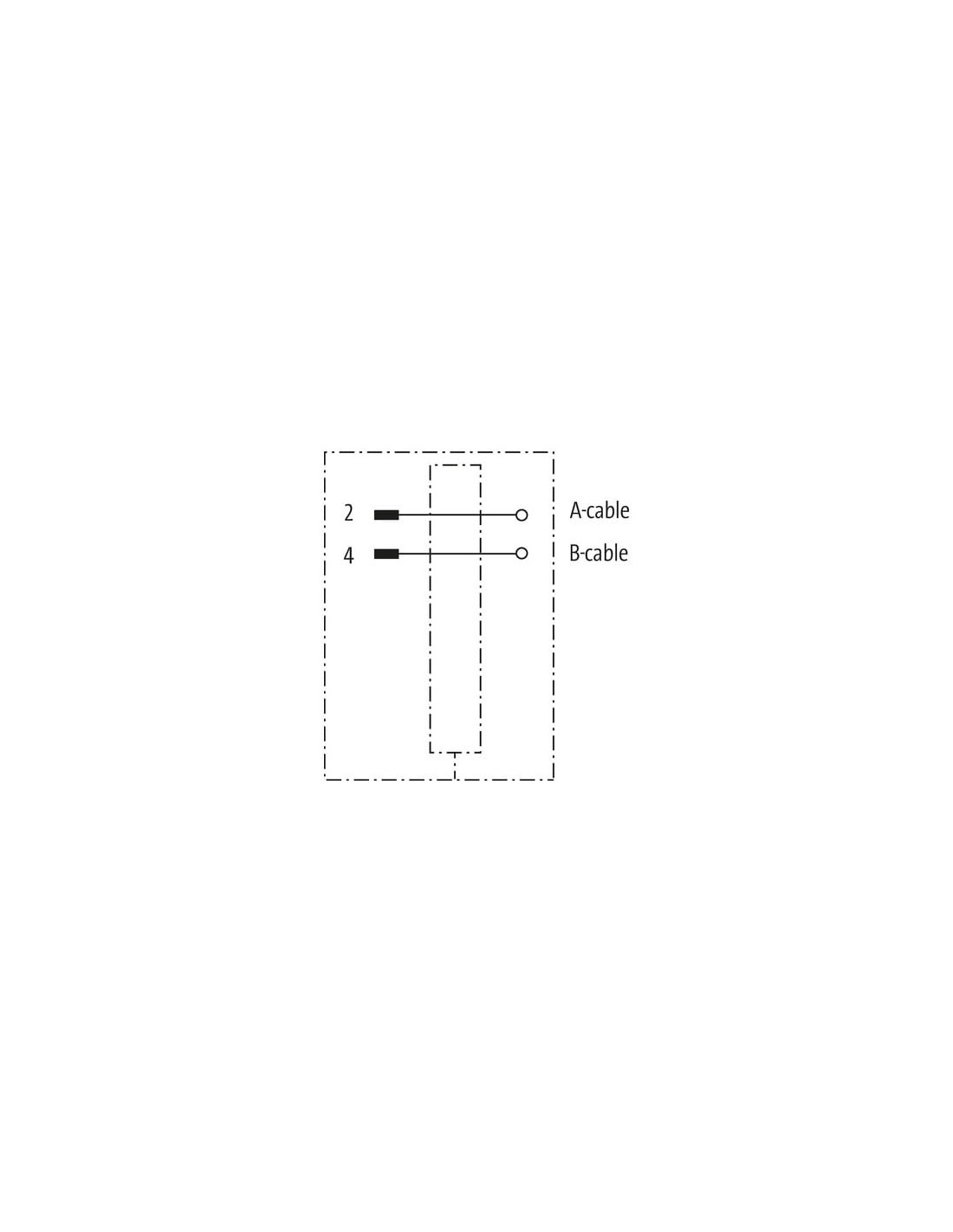

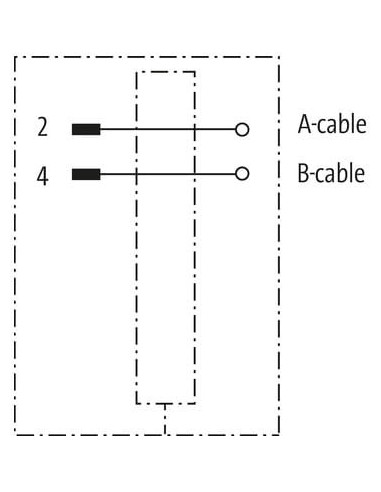

- Schemat połączeń: zgodnie z sygnałem A-cable/B-cable (wyprowadzenia 2 i 4)
Korzyści wynikające z zastosowania wtyczki M12 B-code
Wtyczka dedykowana jest do profesjonalnych zastosowań przemysłowych. Solidna konstrukcja oraz zastosowanie wysokiej jakości materiałów zapewniają długi czas eksploatacji. Złącze ekranowane gwarantuje bezpieczeństwo sygnału oraz brak zakłóceń, nawet w instalacjach o dużym natężeniu interferencji elektromagnetycznych. Produkt umożliwia szybkie, samodzielne przygotowanie połączenia bez potrzeby stosowania specjalistycznych narzędzi.
Typowe zastosowanie i bezpieczeństwo użytkowania
Złącze doskonale nadaje się do instalacji w wymagającym środowisku przemysłowym. Odpowiednia szczelność oraz odporność na temperatury (od -25°C do +85°C) zapewniają szerokie możliwości wykorzystania zarówno wewnątrz, jak i na zewnątrz zakładów. Dodatkowym atutem jest szybki montaż oraz możliwość ponownego wykorzystania. Zaleca się zabezpieczenie przewodów przed nadmiernym zginaniem oraz stosowanie odpowiednich opasek zaciskowych dla ochrony przed naprężeniami.
