Dostępny
PROFINET
Ethernet
Męski prosty
RJ45, 8-piny
ekranowany
Samozłączne
Stopień ochrony IP20
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | RJ45 |
| Materiał styk | Stop miedzi |

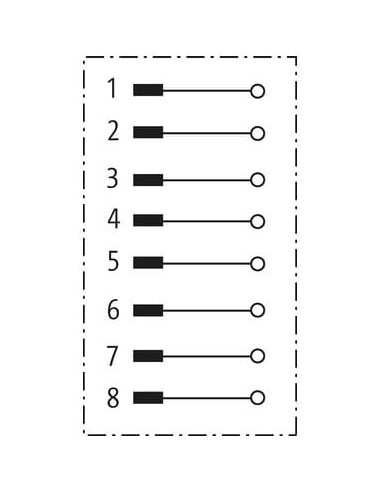

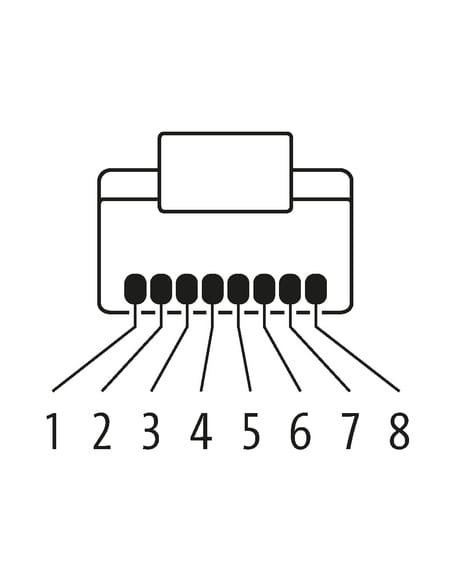

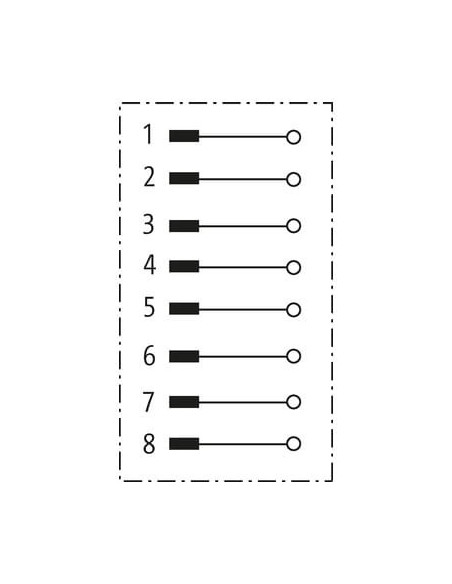

| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e (ANSI/TIA/EIA-568-B.2-2001), CAT5 Class D wg ISO/IEC 11801 |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,23 mm² |
| Przekrój przyłącza maks. | 0,32 mm² |
| Numer AWG min. | 23 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
| Cykle wtykowe min. | 750 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Kategoria przepięcia (EN 60950-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

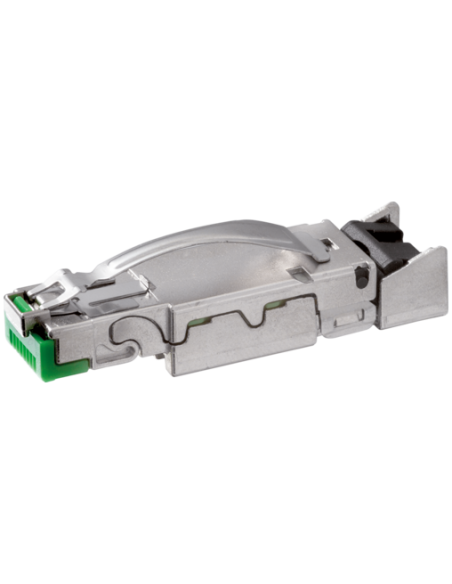

Wtyczka RJ45 Heavy Duty 8-polowa Profinet – Wytrzymałe Złącze Przemysłowe do Ethernet
Wtyczka RJ45 Heavy Duty męski 0° 8-polowa Profinet o kodzie produktu 7000-74071-0000000 to profesjonalny element połączeniowy dedykowany do zastosowań przemysłowych, w których kluczowe są niezawodność, bezpieczeństwo transmisji danych oraz wysoka odporność mechaniczna. Produkt spełnia wymagania dla aplikacji w sieciach PROFINET oraz Ethernet, oferując kompatybilność z wymagającymi środowiskami automatyki przemysłowej.
Główne zalety i funkcjonalności przemysłowej wtyczki RJ45 Heavy Duty
- Wytrzymała obudowa – wykonana z cynkowego odlewu ciśnieniowego, pokryta niklem, zapewnia doskonałą ochronę mechaniczną oraz odporność na zakłócenia elektromagnetyczne.
- Wysoki standard transmisji – przystosowana do sieci CAT5e, kompatybilna z normami ANSI/TIA/EIA-568-B.2-2001 oraz ISO/IEC 11801, umożliwia szybki transfer danych do 1000 Mbit/s.
- Pozłacane styki – gwarantują pewność połączenia oraz wysoką odporność na korozję, nawet w trudnych warunkach przemysłowych.
- Samozaciskowe styki IDC – umożliwiają szybki montaż bez konieczności lutowania, co znacząco skraca czas instalacji.
- Stopień ochrony IP20 – zapewnia ochronę przeciwpyłową oraz zwiększa żywotność w środowiskach przemysłowych.
- Wysoka liczba cykli podłączeń – minimalnie 750 cykli wtykowych, co przekłada się na trwałość przy częstej eksploatacji.
- Szeroki zakres temperatur pracy – od -40°C do +70°C, co pozwala na stosowanie w wymagających warunkach klimatycznych.
Możliwości wykorzystania, typowe zastosowania
Wtyczka RJ45 Heavy Duty Profinet idealnie sprawdza się w instalacjach sieci przemysłowych, w automatyce budynkowej i wszędzie tam, gdzie istotna jest niezawodność transmisji danych oraz odporność na czynniki środowiskowe lub mechaniczne. Jest polecana do:
- Systemów sterowania w halach produkcyjnych
- Infrastruktury sieciowej w automatyce przemysłowej
- Połączeń urządzeń Profinet, Ethernet/IP, Modbus TCP
- Modernizacji oraz rozbudowy istniejących instalacji, gdzie kluczowe są szybki montaż i trwałość
Bezpieczeństwo i wygoda montażu przemysłowych złączy RJ45
Solidna konstrukcja złącza, ekranowanie oraz technologie połączeniowe IDC zapewniają skuteczną ochronę przed zakłóceniami oraz łatwość montażu. Dobrze widoczne oznaczenia pinów i ergonomiczny projekt ułatwiają szybkie i pewne łączenie kabli, również w trudnodostępnych miejscach. Dzięki wysokiej klasy materiałom oraz zgodności z rygorystycznymi normami przemysłowymi, złącze RJ45 Heavy Duty jest trwałym elementem infrastruktury sieciowej.
Wtyczka dedykowana jest do pracy w miejscach, w których standardowe złącza nie zapewniają odpowiedniego poziomu ochrony mechanicznej i niezawodności. Sprawdza się przy transmisji danych wysokiej jakości w środowiskach wymagających szczególnej odporności na uszkodzenia.
