Dostępny
Męski prosty
M12, 5-piny
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | Stop miedzi |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

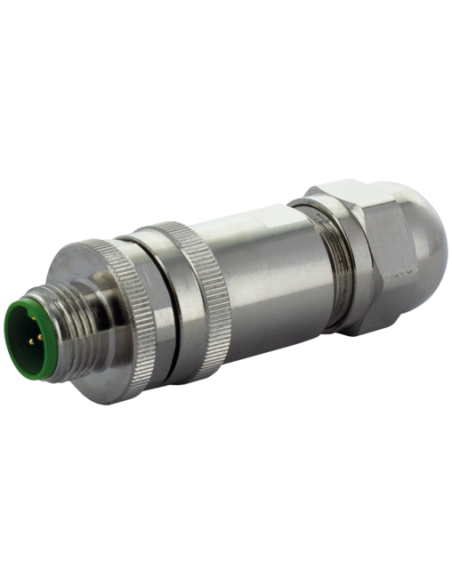

Wtyczka M12 męska prosta ekranowana 5-pinowa – niezawodne połączenia przemysłowe
Wtyczka M12 męska, prosta ekranowana, 7000-13322-0000000 znajduje szerokie zastosowanie w automatyce przemysłowej, systemach sterowania oraz aplikacjach wymagających pewnych i trwałych połączeń sygnałowych oraz zasilających. To wysokiej jakości złącze M12, które dzięki swojej precyzyjnej konstrukcji oraz solidnym materiałom sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji maszyn czy urządzeń.
Najważniejsze zalety złącza M12 męskiego 5-pinowego
- Wysoka trwałość – obudowa wykonana ze stopu miedzi gwarantuje odporność na uszkodzenia mechaniczne oraz długotrwałą eksploatację.
- Ochrona IP67 – szczelność na poziomie IP67 zapewnia ochronę przed wnikaniem wody i pyłu, co umożliwia montaż w trudnych warunkach przemysłowych.
- Ekranowanie – efektywna ochrona przed zakłóceniami elektromagnetycznymi pozwala na niezawodne przesyłanie sygnałów w środowisku narażonym na wpływy zewnętrzne.
- Uniwersalność zastosowania – kompatybilność z kablami o średnicy od 6 do 8 mm oraz zastosowanie zacisków śrubowych SK sprawiają, że złącze może być wykorzystywane w szerokim zakresie instalacji.
- Bezpieczne połączenie – pozłacane styki zapewniają doskonały kontakt elektryczny i niską rezystancję połączenia, nawet po wielu cyklach łączenia i rozłączania.
Typowe zastosowania złącza M12 męskiego 5-pinowego
Wtyczka M12 prosta ekranowana 5P przeznaczona jest do profesjonalnych aplikacji, wśród których można wymienić:
- Automatyka przemysłowa – połączenia czujników, siłowników oraz urządzeń wykonawczych.
- Transport i logistyka – integracja komponentów systemów przenośników i maszyn pakujących.
- Robotyka – doprowadzanie sygnałów i zasilania do manipulatorów, ramion robotycznych oraz urządzeń mobilnych.
- Budowa maszyn – zastosowania w szafach sterowniczych oraz rozdzielnicach.
Funkcjonalność i bezpieczeństwo połączeń wtyczki M12 męskiej

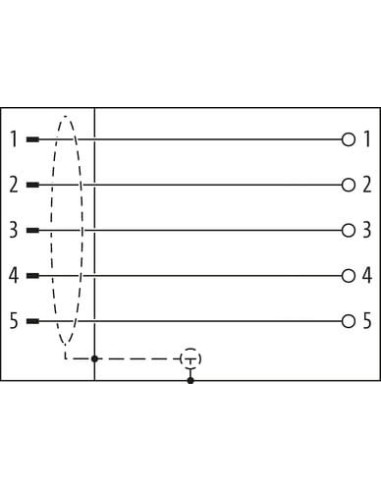

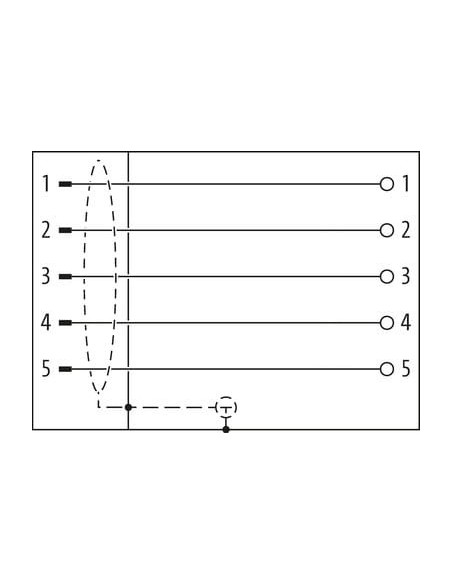

Wtyczka M12 męska zaciskowa zapewnia szybki i pewny montaż dzięki zastosowaniu śrubowych zacisków przewodów. Dzięki oznaczeniu pinów oraz czytelnemu schematowi połączeń, instalacja wtyczki przebiega sprawnie i eliminuje możliwość popełnienia błędu.
Wysoka odporność na warunki zewnętrzne oraz szeroki zakres temperatur pracy od -40°C do 85°C gwarantują stabilność i długowieczność połączenia, nawet w wymagającym otoczeniu przemysłowym.
Podsumowanie – profesjonalne połączenia M12 do zastosowań przemysłowych
Wtyczka M12 męska 5-pin prosta ekranowana to rozwiązanie zaprojektowane z myślą o długotrwałym i niezawodnym użytkowaniu w najbardziej wymagających instalacjach. Dzięki wysokim parametrom mechanicznym i elektrycznym, złącze to znajduje zastosowanie w licznych branżach przemysłowych, zapewniając bezpieczeństwo i pewność połączenia w każdych warunkach pracy.
