Dostępny
Żeński proste
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PBT |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

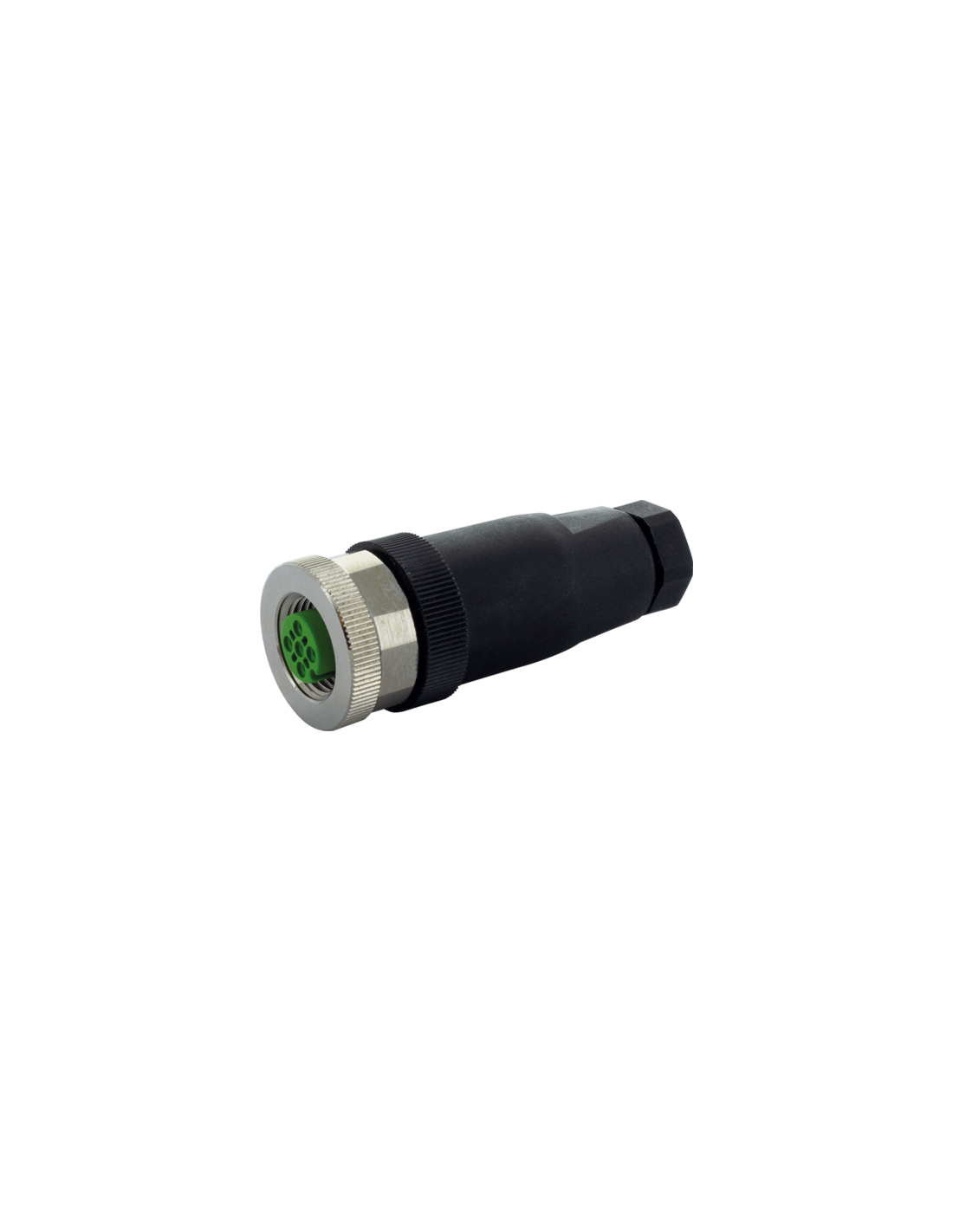

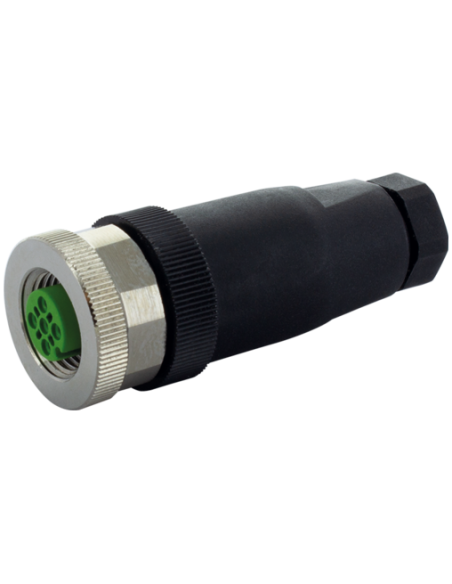

Wtyczka M12 żeńska prosta 5-polowa – uniwersalne złącze przemysłowe
Wtyczka M12 żeńska, prosta, 5-polowa to niezawodne złącze przeznaczone do zastosowań przemysłowych, automatyki oraz systemów sterowania. Dzięki swojej konstrukcji i wysokiemu stopniowi ochrony IP67 jest idealnym wyborem wszędzie tam, gdzie kluczowe znaczenie mają odporność na czynniki zewnętrzne i trwałość połączenia.
Solidna konstrukcja i wysoka odporność środowiskowa
Obudowa wtyczki wykonana jest z wysokiej jakości tworzywa sztucznego PBT, które zapewnia bardzo dobrą odporność chemiczną oraz na oleje. Produkt jest przystosowany do pracy w trudnych warunkach przemysłowych – wytrzymuje temperatury robocze od -40°C do +85°C, co pozwala na szerokie zastosowanie zarówno w halach produkcyjnych, jak i na zewnątrz.
Dodatkowo, powłoka styku została pozłocona, co zwiększa niezawodność i odporność na korozję, znacząco wydłużając żywotność złącza nawet przy intensywnej eksploatacji.
Zaciski śrubowe – łatwość i bezpieczeństwo montażu
Złącze M12 wyposażone jest w wygodne zaciski śrubowe SK, które umożliwiają szybkie i pewne podłączenie przewodów o przekroju do 0,75 mm². Solidna konstrukcja mechaniczna skutecznie zapobiega przypadkowemu rozłączeniu, a dodatkowa blokada z stopu miedzi gwarantuje bezpieczeństwo użytkowania.
- Łatwy montaż bez konieczności użycia specjalistycznych narzędzi
- Zakres mocowania kabla: 4–6 mm
- Oznaczenie pinów zgodne ze standardem przemysłowym (5-polowe)
Typowe zastosowania wtyczki M12 5-pinowej
Wtyczka M12 5-polowa znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, systemach czujników i siłowników, liniach produkcyjnych oraz w maszynach i urządzeniach przemysłowych. Doskonale sprawdza się w wymagających projektach, gdzie niezawodność połączeń ma kluczowe znaczenie.
- Połączenia czujników oraz elementów wykonawczych
- Systemy sterowania i automatyki
- Aplikacje wymagające wysokiego stopnia ochrony przed kurzem i wilgocią (IP67)
- Maszyny, robotyka oraz urządzenia transportowe
Wymiary i budowa techniczna

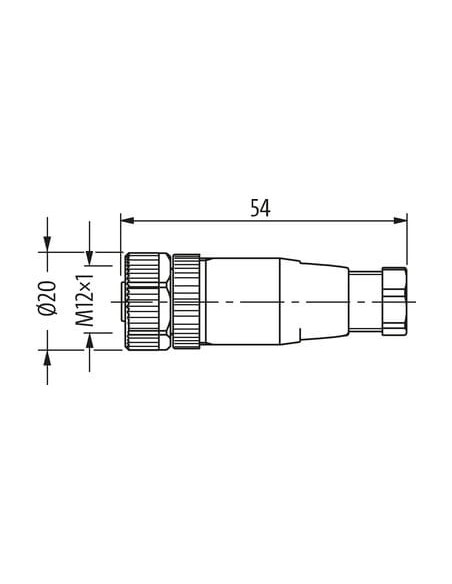

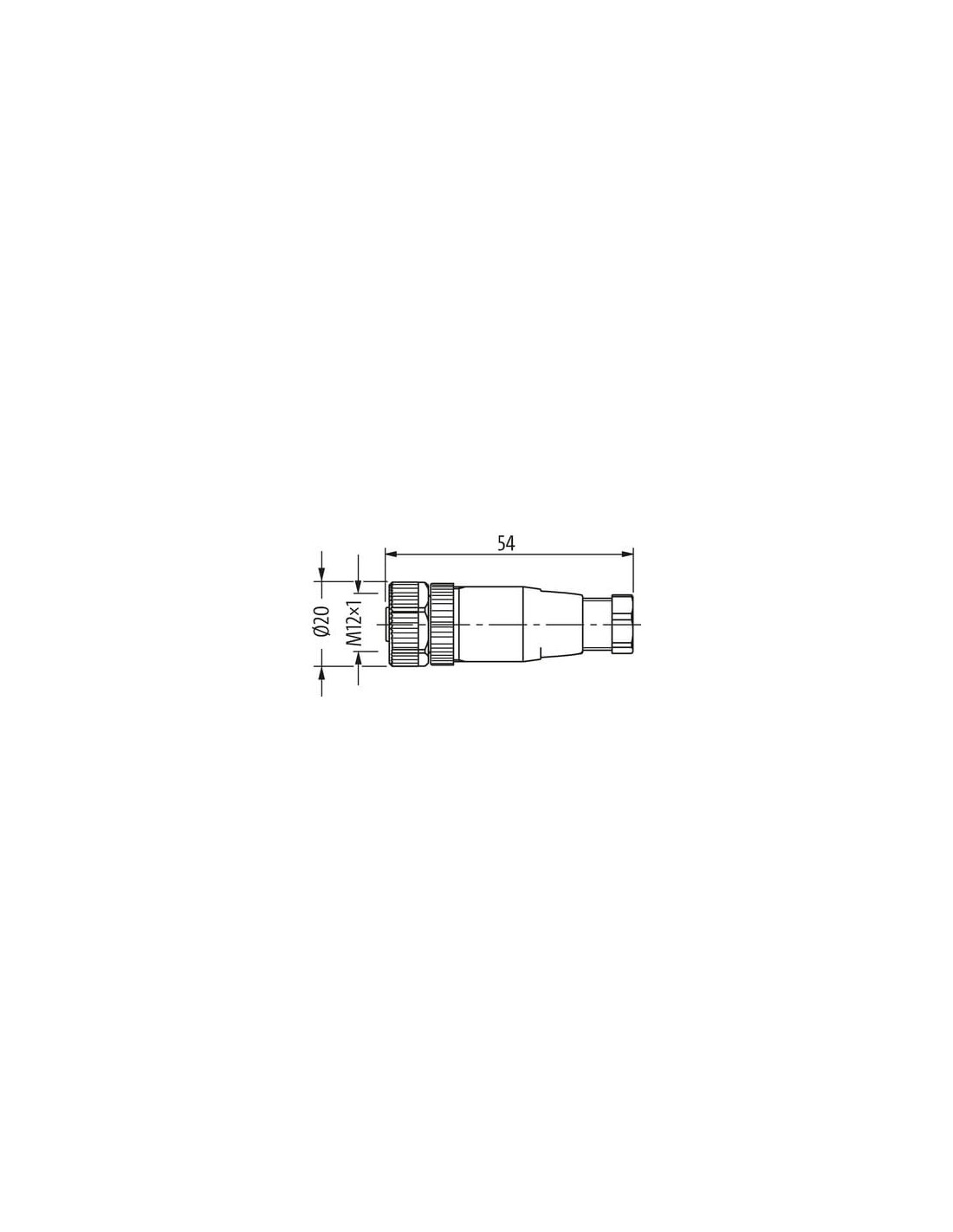

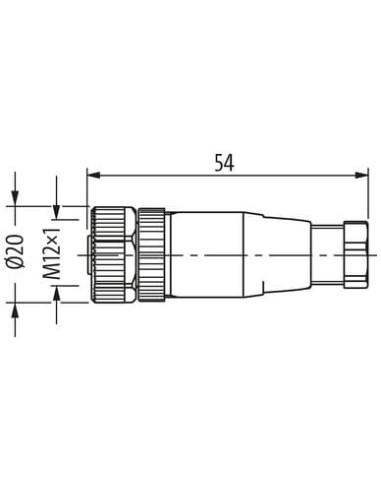

Kompaktowa konstrukcja (średnica 20 mm, długość 54 mm) sprawia, że złącze można zainstalować nawet w miejscach o ograniczonej przestrzeni montażowej. Standardowe gwintowanie M12x1 zapewnia pełną kompatybilność z innymi elementami instalacji przemysłowych.
Schematy i oznaczenia pinów umożliwiają szybkie i bezpieczne podłączenie zgodne z wszelkimi normami przemysłowymi.
Bezpieczeństwo montażu i eksploatacji
Wtyczka M12 została zaprojektowana z myślą o bezpieczeństwie użytkowania oraz wysokiej niezawodności. Produkt posiada kategorię przepięciową II według EN 60950-1 oraz minimalną rezystancję izolacji 100 MΩ. Zaleca się stosowanie odpowiednich środków odciążających mechanicznie (np. opaski kablowe), aby uniknąć uszkodzeń mechanicznych oraz zachować pełną klasę ochrony IP67.
Kluczowe zalety wtyczki M12 5-polowej
- Wysoki stopień ochrony IP67 – odporność na pył i wodę
- Prosty i szybki montaż – zaciski śrubowe
- Odporność na chemikalia i oleje
- Uniwersalne zastosowanie w przemyśle i automatyce
- Trwałe, pozłacane styki – niezawodność i bezpieczeństwo sygnału
Wtyczka M12 żeńska prosta 5-polowa o kodzie 7000-12922-0000000 to sprawdzone rozwiązanie dla wymagających aplikacji, gdzie istotna jest solidność oraz odporność na trudne warunki pracy.
