Dostępny
Ethernet CAT5
Wtyczka 45°
RJ45, 4-piny
ekranowany
Stopień ochrony IP20
Technologia szybkich złączy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Wire insulation diameter max. | 1,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

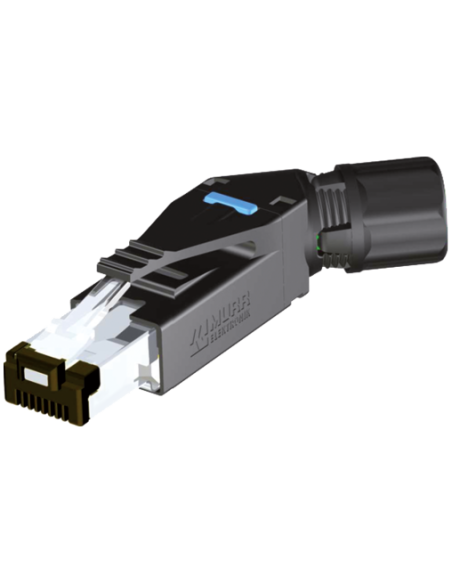

Profesjonalna wtyczka RJ45 45° ekranowana 4-pinowa – Profinet, kod produktu 7000-74021-0000000
Profesjonalna wtyczka RJ45 45° ekranowana, 4-pinowa to niezawodny element przeznaczony do przemysłowych i zaawansowanych instalacji sieciowych, szczególnie w aplikacjach opartych na Ethernet Profinet oraz wymagających standardu CAT5. Specjalna konstrukcja pod kątem 45° umożliwia wygodne podłączanie w miejscach o ograniczonej przestrzeni, ułatwiając prowadzenie przewodów w szafach sterowniczych i urządzeniach automatyki.
Zastosowanie i główne zalety – Wtyczka RJ45 45°
- Idealna do systemów automatyki przemysłowej, robotyki oraz instalacji sieciowych Profinet
- Kierunek wprowadzenia przewodu pod kątem 45° – pozwala zoptymalizować miejsce montażu i ograniczyć ryzyko uszkodzeń mechanicznych.
- Ekranowanie skutecznie chroni połączenie przed zakłóceniami elektromagnetycznymi, co zapewnia stabilną i niezawodną komunikację.
- Szybka technologia zaciskowa umożliwia beznarzędziowe i pewne podłączenie przewodów.
- Stopień ochrony IP20 – przeznaczona do wnętrz oraz aplikacji niewymagających podwyższonego poziomu szczelności.
Wytrzymałość, uniwersalność oraz bezpieczeństwo
Obudowa wykonana z wysokiej jakości tworzywa sztucznego charakteryzuje się odpornością chemiczną i na działanie olejów, co pozwala na stosowanie wtyczki w trudnych warunkach przemysłowych. Przed zastosowaniem w środowiskach agresywnych zaleca się indywidualne sprawdzenie kompatybilności materiałowej.
Typowe zastosowania – wtyczka RJ45 dla Profinet i Ethernet
- Sieci przemysłowe Ethernet i Profinet
- Przemysł automatyki i robotyki
- Systemy sterowania maszyn
- Panele operatorskie i szafy sterownicze
- Połączenia urządzeń sieciowych wymagających stabilności i odporności na zakłócenia
Przemyślana budowa – wersja kątowa i możliwości instalacyjne

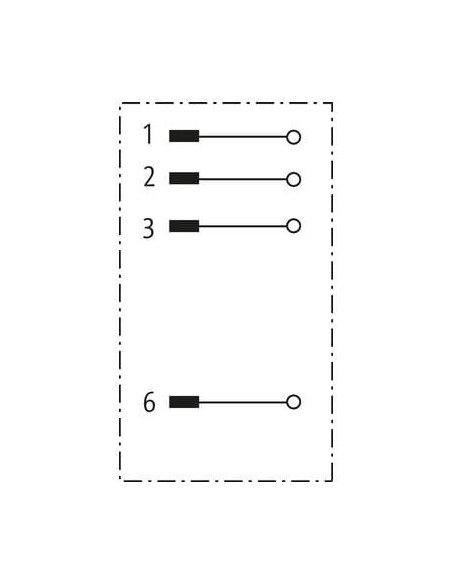

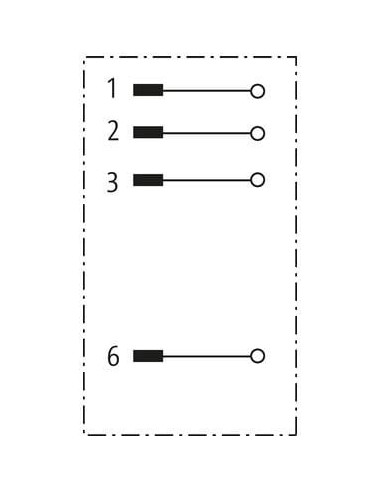

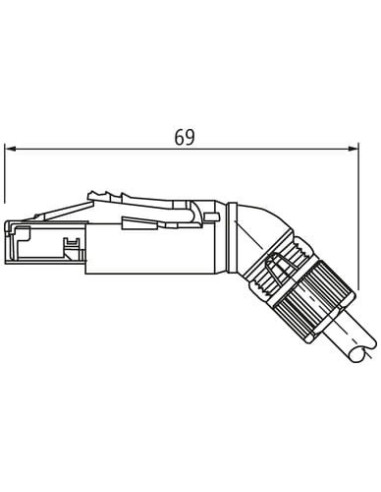

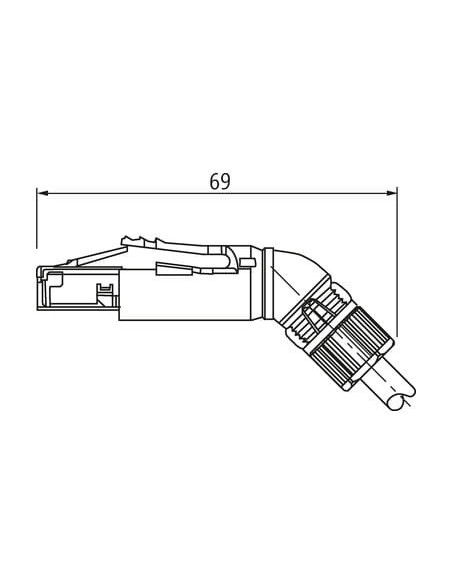

Wtyczka RJ45 (kod: 7000-74021-0000000) o długości całkowitej 69 mm została wyposażona w funkcje ułatwiające montaż oraz późniejszą eksploatację. Wyraźnie oznaczona numeracja pinów oraz rysunki poglądowe umożliwiają szybkie i bezproblemowe podłączanie przewodów o przekroju od 0,14 mm² do 0,34 mm² (AWG 26-22). Dodatkowe wskazówki dotyczące promienia gięcia oraz odciążenia przewodu pomagają zachować trwałość i niezawodność połączenia przez długi czas.
Dlaczego warto wybrać ekranowaną wtyczkę RJ45 Profinet?
- Niezawodne działanie przy transmisji danych do 100 Mbit/s;
- Obsługa połączeń w trybie Full Duplex;
- Możliwość pracy w szerokim zakresie temperatur (od -40°C do 70°C);
- Minimalizacja ryzyka zakłóceń elektromagnetycznych;
- Łatwy montaż oraz pewne, trwałe połączenie z przewodem.
Wtyczka RJ45 Professional męska, ekranowana 45°, Profinet to niezastąpiony element każdej instalacji sieciowej, gdzie liczy się niezawodność, elastyczność montażu oraz odporność na warunki przemysłowe. Sprawdzi się zarówno w modernizacji istniejących systemów, jak i w budowie nowych przemysłowych sieci komunikacyjnych.
