Dostępny
Żeński proste
M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.5...1.0 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,6 mm |
| Wire insulation diameter max. | 2 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 8 mm |

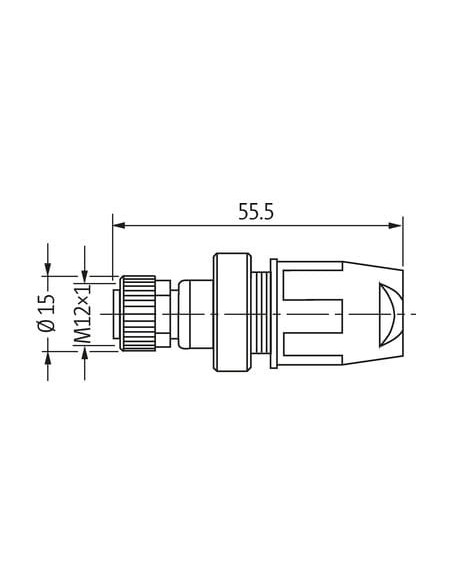

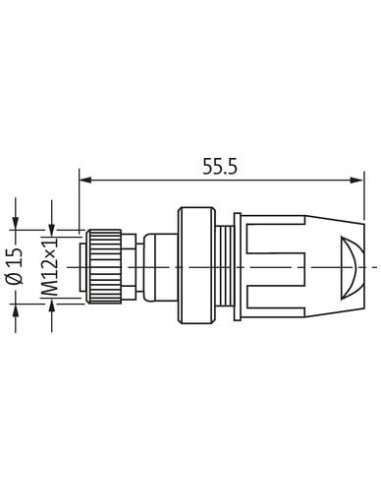

| Wysokość | 55 mm |
| Szerokość | 22 mm |
| Głębokość | 22 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

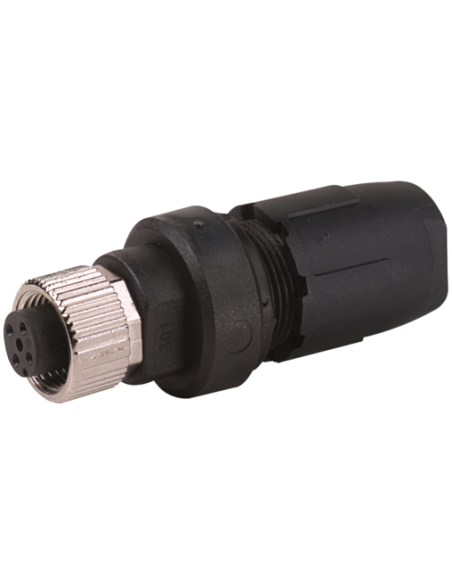

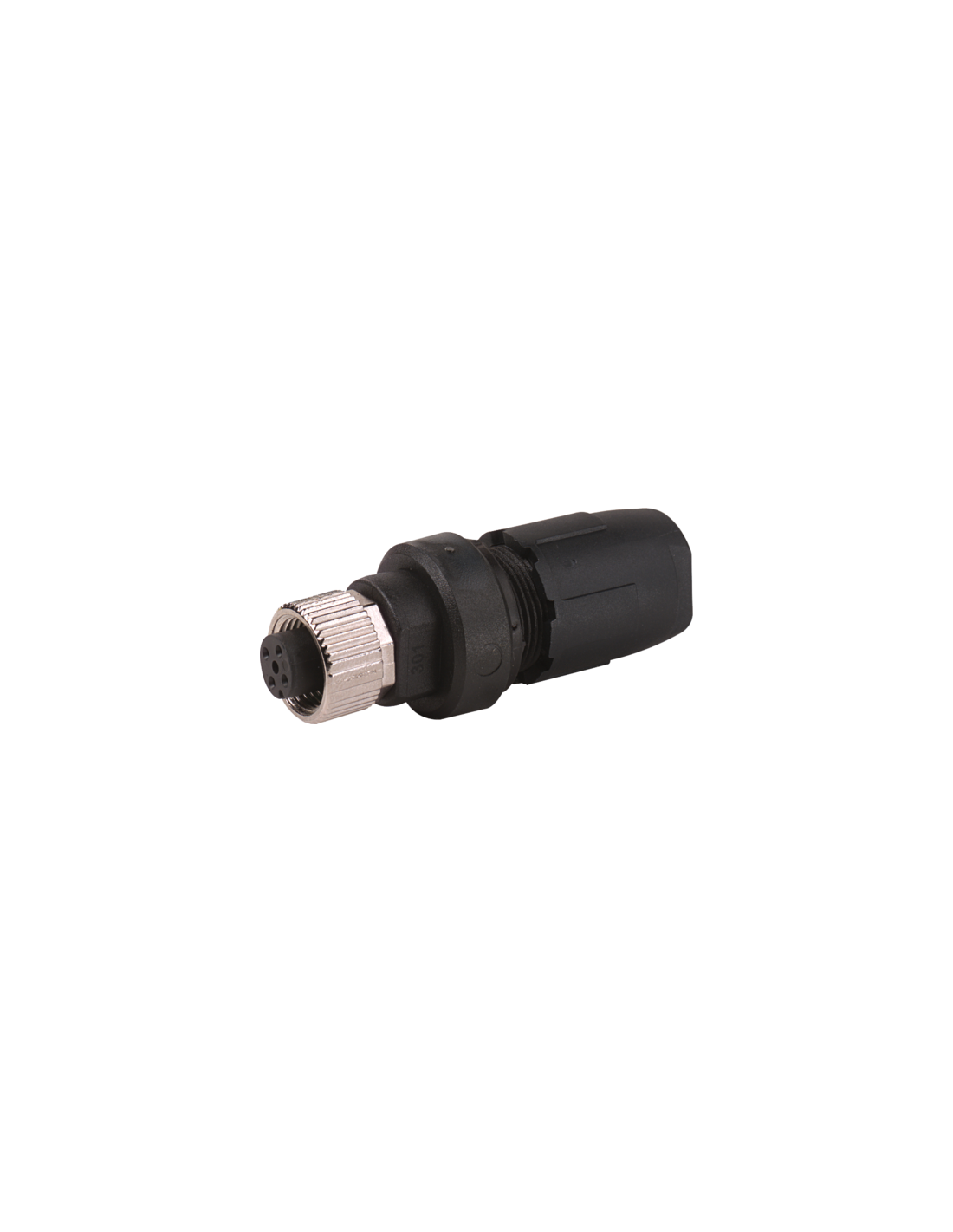

Wtyczka M12 4-polowa żeńska prosta – profesjonalne złącze do wymagających zastosowań przemysłowych
Wtyczka M12 żeńska prosta, 4-polowa o zakresie przekroju przewodów 0,5-1,0 mm² (kod produktu: 7000-12641-0000000) to uniwersalne rozwiązanie łączeniowe przeznaczone do zastosowań w automatyce przemysłowej, technice czujnikowej oraz wszędzie tam, gdzie istotna jest pewność i niezawodność połączenia elektrycznego. Dzięki kompaktowej budowie oraz wysokiemu stopniu szczelności idealnie sprawdza się nawet w trudnych warunkach otoczenia.
Najważniejsze cechy i zastosowanie wtyczki M12 4-pin
- Solidna konstrukcja – mocna, plastikowa obudowa zapewnia odporność chemiczną oraz na oleje, co umożliwia użytkowanie nawet w agresywnych środowiskach przemysłowych.
- Uniwersalne zastosowanie – dedykowana do połączeń z czujnikami, siłownikami, systemami pomiarowymi i sterownikami PLC.
- Ergonomiczny montaż – prosta konstrukcja oraz zaciski nożowe ułatwiają sprawne podłączenie przewodów o przekroju od 0,5 do 1,0 mm².
- Wysoki poziom ochrony – stopień ochrony IP67 gwarantuje szczelność przed pyłem i wilgocią, zapewniając długotrwałą i bezawaryjną eksploatację nawet w trudnych warunkach.
- Pewność połączeń – zabezpieczenie przeciwwstrząsowe oraz stabilne złącze gwintowane M12 x 1 eliminują ryzyko rozłączenia pod wpływem drgań.
Zalety złącza M12 – wysoka jakość i bezpieczeństwo instalacji
Konstrukcja z odpornego tworzywa sztucznego o specjalnych właściwościach pozwala na stosowanie wtyczki zarówno w środowiskach narażonych na działanie olejów i substancji chemicznych, jak również w aplikacjach zewnętrznych. Wysoka wytrzymałość mechaniczna oraz szeroki zakres temperatur pracy (od -25°C do +85°C) umożliwiają montaż w różnorodnych urządzeniach oraz liniach technologicznych.
Prostota instalacji oraz dokładne przyporządkowanie pinów według normy M12 gwarantują kompatybilność z większością urządzeń automatyki przemysłowej. Dzięki czytelnemu oznaczeniu pinów i przejrzystej dokumentacji podłączenie wtyczki jest szybkie i bezproblemowe.
Typowe zastosowania żeńskiej wtyczki M12 4-pin
- Czujniki indukcyjne, optyczne i pojemnościowe
- Siłowniki elektryczne i pneumatyczne
- Systemy automatyki i sterowniki PLC
- Instalacje maszynowe oraz linie produkcyjne
- Sieci przemysłowe bazujące na złączach M12 i przewodach sygnałowych
Standardowe podłączenie i prosty montaż

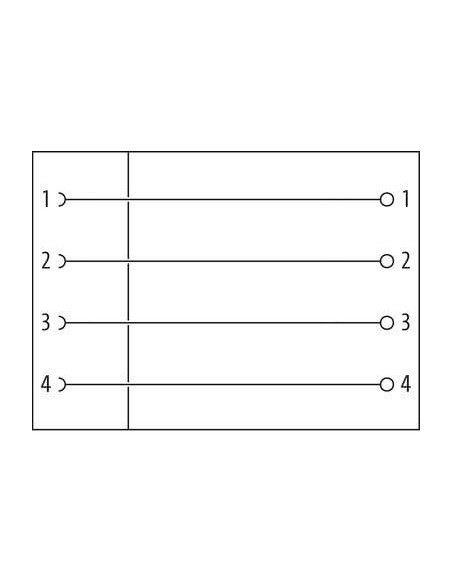

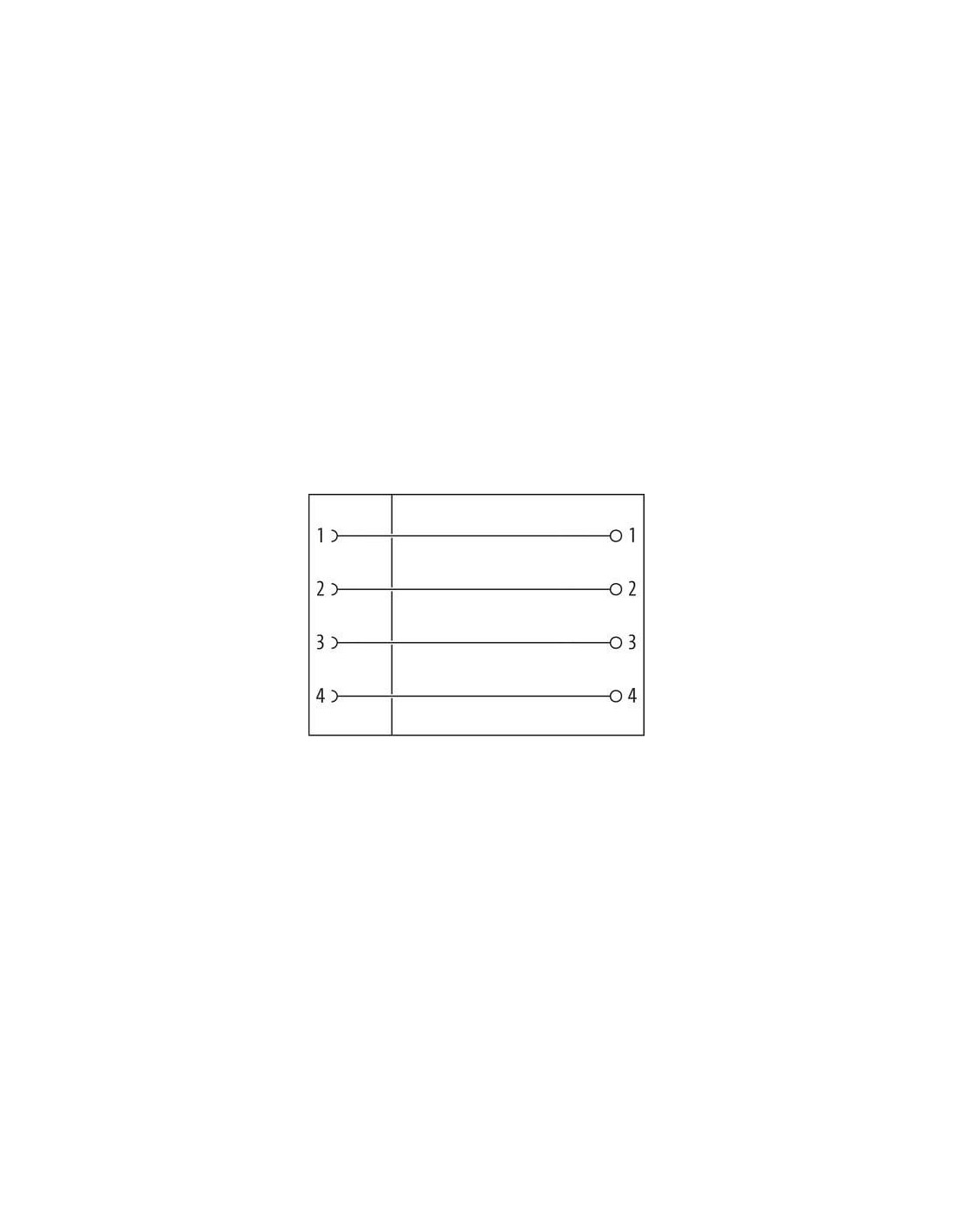

Wtyczka umożliwia pewne połączenie czterech obwodów elektrycznych, a przejrzysty układ pinów oraz numeracja umożliwiają prawidłowe wykonanie instalacji bez ryzyka pomyłek. Zaciski pozwalają przyłączyć przewody o średnicy od 0,5 do 1,0 mm², a zakres średnicy izolacji mieści się w przedziale 1,6 – 2 mm.
Dzięki tym walorom wtyczka M12 4-polowa stanowi niezawodny wybór dla każdego, kto oczekuje trwałości, uniwersalności oraz bezpieczeństwa połączenia elektrycznego w warunkach przemysłowych lub automatyki budynkowej.
